250公斤级手动齿轮传动卷扬结构

　　这款手动卷扬结构额定承载250Kg，常被用于小型起重作业、户外临时牵引、轻型设备移位等场景，在无电力供应的野外施工、小型仓储货物调运、舞台布景搭建牵拉、小型渔船锚机配套等工况下都能适配，无需外接动力源，完全依靠人力操作即可完成负载的收放动作，适配对起升速度要求不高、负载量级在两百公斤级的作业需求，相比电动卷扬设备，它的结构更简单，维护成本极低，不会受供电条件限制，在应急抢险、户外安装等场景下的适配性更强。

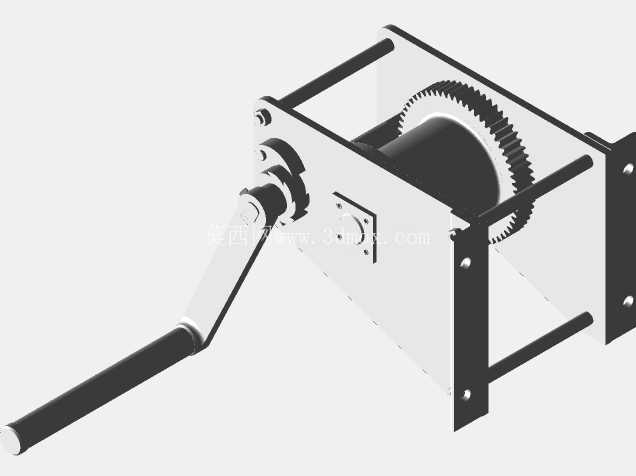

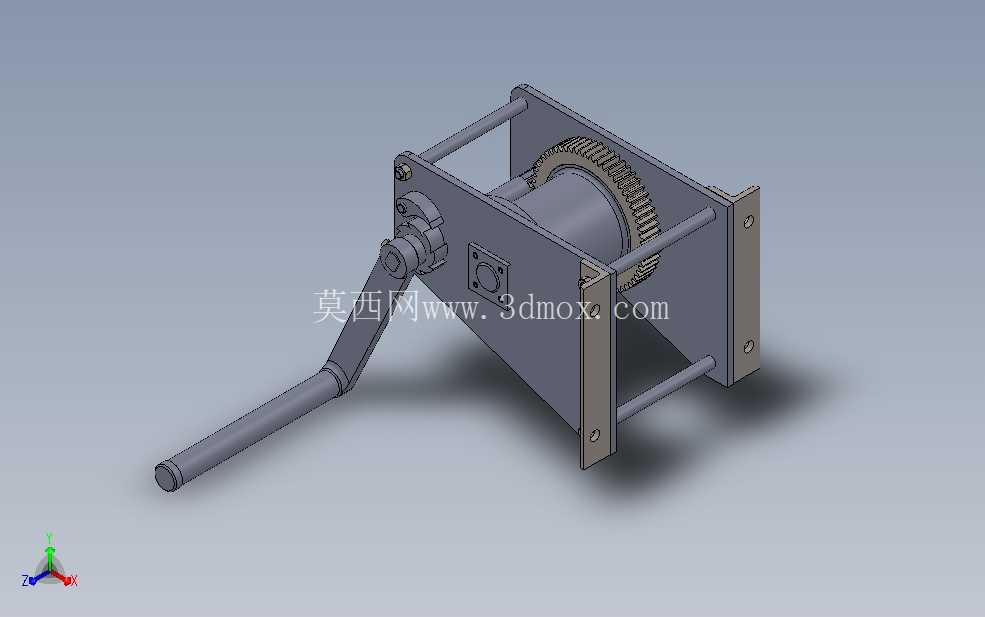

　　从结构设计来看，整体采用侧板框架式布局，两块平行安装的立式金属侧板通过多根横向拉杆连接固定，形成稳定的承载框架，卷筒组件直接架设在两侧板的轴承位上，大直径从动齿轮直接固定在卷筒的一端，和摇臂轴上的主动小齿轮形成啮合传动副，通过齿轮减速来放大人手输入的扭矩，让操作人员无需施加过大的手摇力就能拉动额定负载。摇臂组件采用加长力臂设计，摇柄末端设置防滑握持段，操作时的力臂长度经过匹配计算，保证额定负载下操作人员的施力处在人体工学合理区间，不会出现操作费力的情况。

　　齿轮副采用外露式布局，既方便日常加注润滑脂维护，也能在多尘工况下避免杂物堆积在啮合区影响传动，齿轮的齿形经过参数匹配，传动过程中啮合平稳，不会出现卡滞或反向打滑的问题，框架上预留的安装法兰板带有多个固定孔位，可直接通过螺栓固定在钢制支架、设备基座、墙体预埋板等安装基础上，安装时需要保证卷筒轴线和牵引方向垂直，避免钢丝绳收放时出现偏磨、乱绳的问题。设计过程中，侧板的厚度经过强度校核，能够承受额定负载下的弯矩与拉力，不会出现侧板变形导致的齿轮啮合错位、卷筒卡滞问题；卷筒的直径匹配常用的4-6mm直径钢丝绳，卷筒边缘的挡边高度足够容纳额定起升高度对应的钢丝绳缠绕层数，避免钢丝绳脱出卷筒；传动齿轮的模数根据额定负载下的扭矩计算选定，齿面强度能够承受反复启停、负载波动带来的冲击载荷，不会出现断齿问题；摇臂和输入轴的连接采用扁位配合加锁紧销的结构，避免摇臂受力时出现打滑脱落。

　　安装边界方面，整体结构的横向宽度由两侧安装法兰的外端面决定，纵向尺寸从摇臂握持端的最外点到框架后端的拉杆位置，安装时需要在摇臂转动范围内预留足够的操作空间，避免摇臂转动时和周边结构发生干涉；固定法兰上的孔位间距按照通用安装标准设计，可适配多数现有小型卷扬设备的安装基座，无需额外做安装孔的改钻加工。实际使用时，钢丝绳一端固定在卷筒的预留绳孔内，缠绕时需要保持钢丝绳带一定预紧力逐层排列，避免乱绳导致的钢丝绳挤压磨损；齿轮啮合区需要定期涂抹润滑脂，减少齿面磨损，延长传动部件的使用寿命；每次使用前需要检查侧板连接螺栓是否紧固、摇臂锁紧销是否到位、齿轮啮合是否存在异物卡滞，确认无异常后再进行负载操作。这类手动卷扬结构相比电动同类产品，没有电机、电控部分的故障点，在潮湿、多尘、低温等恶劣环境下的可靠性更高，不会出现电路故障导致的无法操作问题，对于使用频率不高、负载不大的作业场景，是性价比极高的牵拉起重部件，结构上的模块化设计也方便后续对易损件进行更换，比如齿轮磨损后可单独拆卸更换，无需整体报废整个结构，降低了全生命周期的使用成本。
