背包快拆卡扣结构三维设计作品

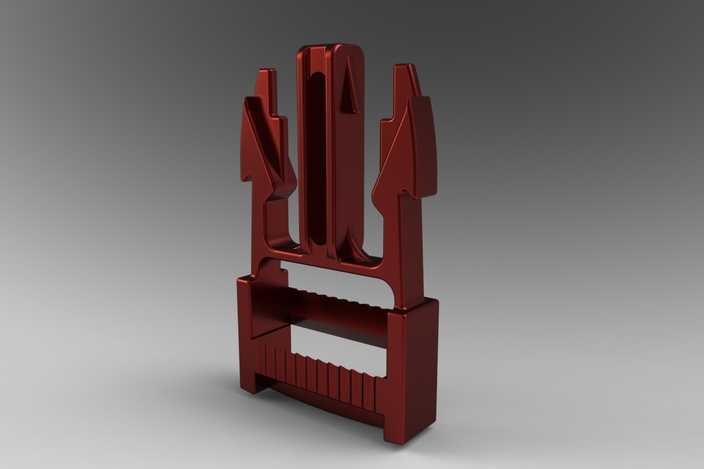

本作品为背包快拆母扣的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制主体轮廓草图，通过拉伸凸台命令生成扣件的基础实体，针对两侧对称的卡爪结构，先完成单侧的草图绘制与切除、拉伸特征搭建，再通过镜像命令快速生成对称侧结构，保证两侧卡爪的尺寸精度与形位对称度，避免后续装配出现卡滞问题。针对中部的镂空减重区域，采用拉伸切除命令完成槽体结构构建，同时在槽体边缘添加0.5mm的圆角过渡，消除应力集中点，提升扣件受力时的结构强度。下部的握持防滑区域，通过线性阵列的拉伸凸台生成等距分布的防滑齿，每个齿的边缘都添加微小圆角，既保证握持时的摩擦力，又避免锐边划伤织带或使用者手部。材质设置阶段选用高强度工程塑料ABS作为基础材质，调整材质的漫反射颜色为酒红色，添加轻微的反射光泽与磨砂质感参数，还原注塑塑料件的真实表面质感，渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出扣件表面的结构起伏与材质光泽，辅助光源补充暗部细节，避免阴影区域死黑，背景采用渐变灰色调，将视觉焦点集中在扣件本身。结构设计上充分考虑快拆扣件的使用需求，两侧卡爪的倾斜角度经过反复调整，既保证插入公扣时的顺滑导向，又能在扣合后提供足够的卡紧力，防止负重时意外脱开；中部的镂空结构在保证结构强度的前提下有效降低扣件自重，符合户外背包配件轻量化的设计需求；下部的握持区域宽度符合人体工学尺寸，使用者佩戴手套时也能顺利按压解锁。整体建模过程严格遵循注塑件的设计规范，所有拔模面都添加了1.5度的拔模斜度，避免注塑生产时出现脱模困难的问题，所有转角位置都添加了适配注塑工艺的圆角，减少注塑过程中的应力开裂风险，模型的所有尺寸都参考通用背包织带的适配规格设计，可直接用于后续的模具开发与实物生产验证。
