工业车间重载桥式起重吊运设备结构

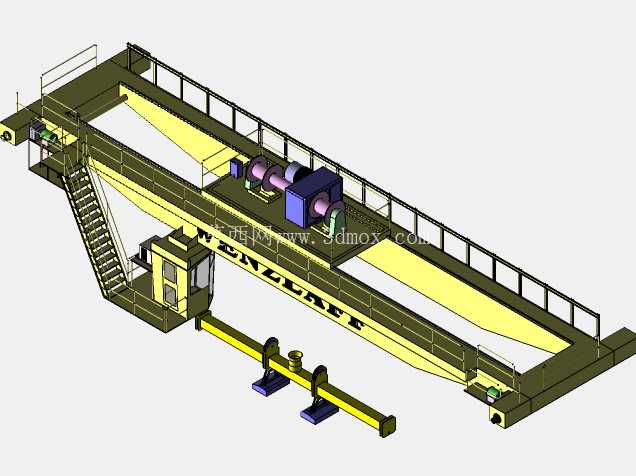

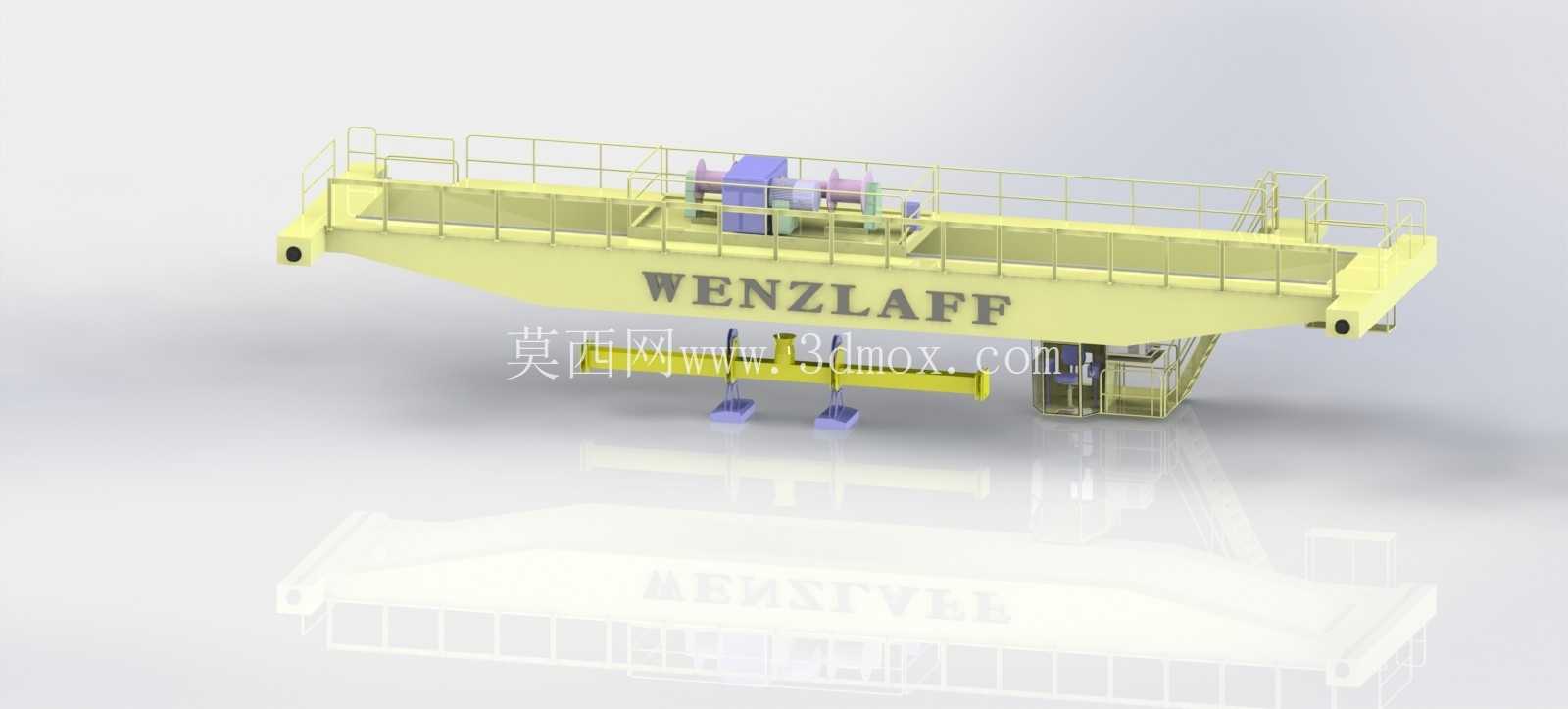

　　这套桥式起重设备的三维结构，主要面向室内生产车间的固定跨距物料转运场景设计，常见于重型机加工车间、金属结构预制厂、重型装配工段这类需要频繁完成大吨位工件位移的作业区域，区别于露天作业的门式起重设备，这类桥式结构依托厂房两侧的承重牛腿轨道铺设运行路径，不需要额外占用地面作业空间，能最大化利用厂房内部的垂直空域完成物料流转。从结构组成来看，整套设备包含主梁横跨结构、端梁行走机构、起重葫芦吊运单元、司机操作室以及配套的走台爬梯防护结构，主梁采用箱型梁截面设计，能在额定起重量范围内控制主梁的下挠变形量，避免长期重载作业后出现结构疲劳形变，端梁位置配置的行走轮组与厂房轨道匹配，行走驱动单元集成在端梁侧部，能带动整台主梁沿厂房纵向轨道平稳移动，而起重葫芦则沿主梁下翼缘的横向轨道运行，两个方向的运动组合就能覆盖整个厂房跨距内的所有作业点位，不存在吊运死角。

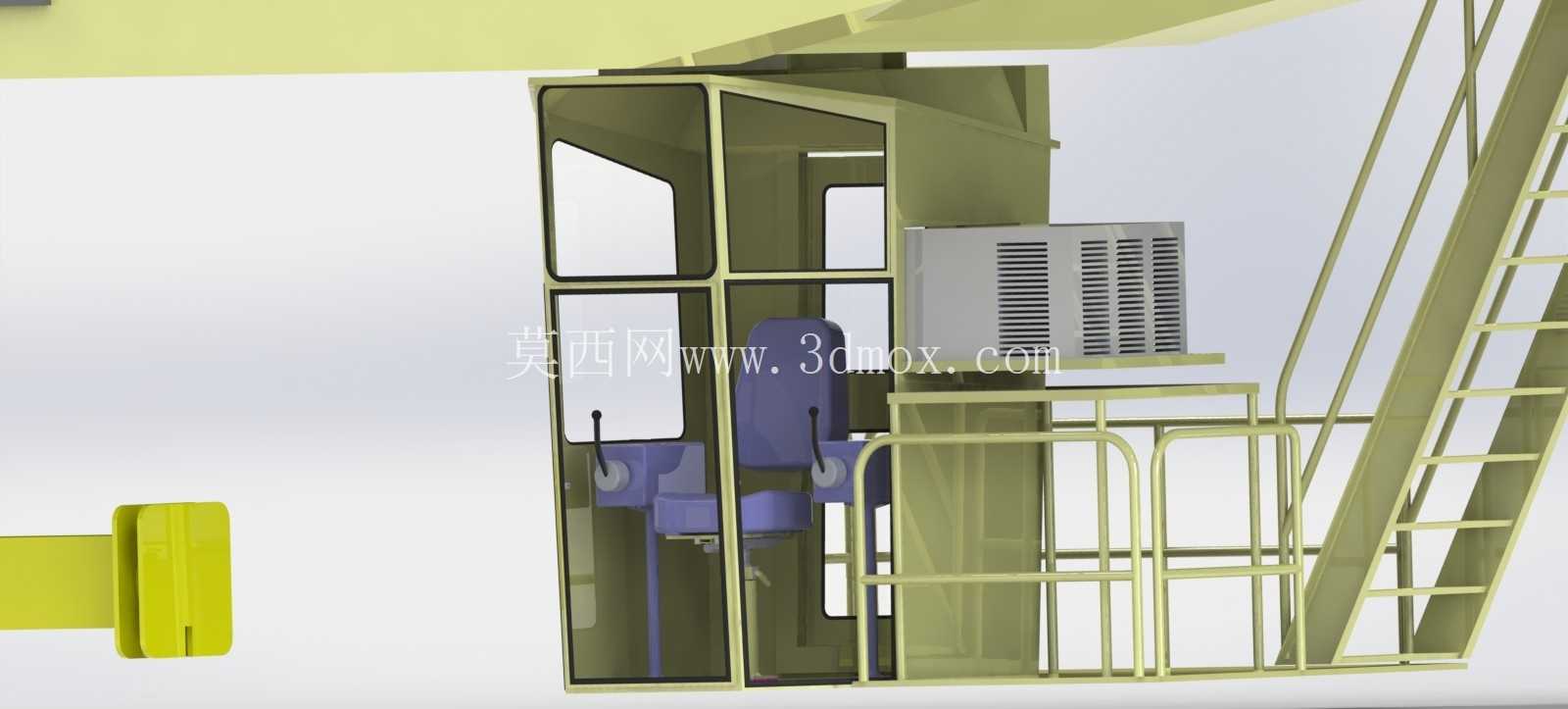

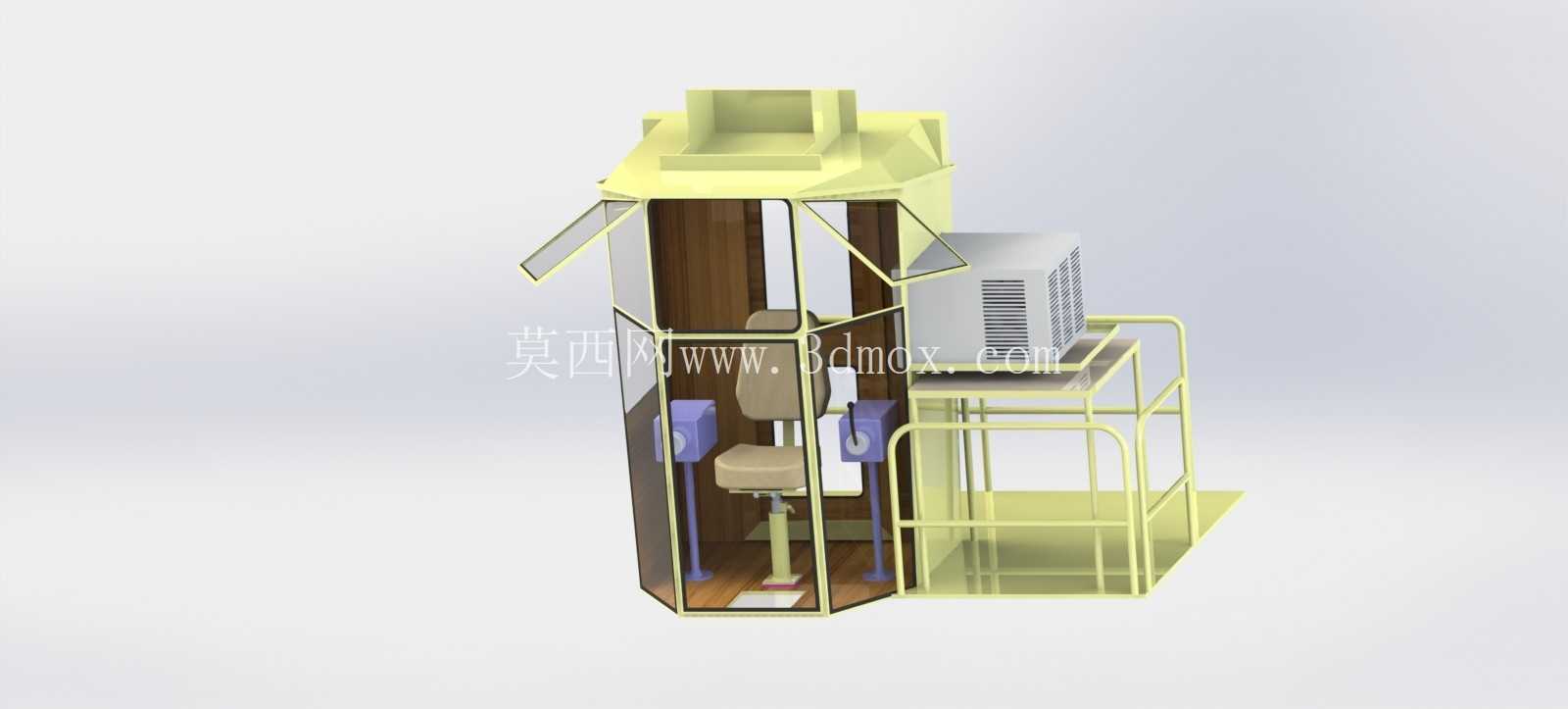

　　设计过程中优先考虑了作业时的操作视野需求，司机室设置在主梁侧部靠近端梁的位置，前方设置通透观察窗，操作人员进入司机室需要通过侧部的斜爬梯，爬梯全程设置防护栏杆与防滑踏步，避免高空作业的坠落风险，司机室内部预留了操控台、座椅以及电气控制箱的安装空间，侧面还设置了空调外机的安装位，能适配高温或者严寒车间的长时间作业需求。从安装边界来看，整套设备的总宽度需要匹配厂房两侧轨道的中心跨距，主梁底部距离地面的净空高度需要满足车间内最高设备的通行需求，预留足够的安全吊运距离，端梁的行走轮距需要和厂房预埋轨道的规格完全匹配，避免运行时出现卡轨、啃轨的问题，起重葫芦的下极限位置需要触碰到车间地面的指定作业高度，上极限位置则要和主梁底部保留足够的安全缓冲距离，防止冲顶事故。

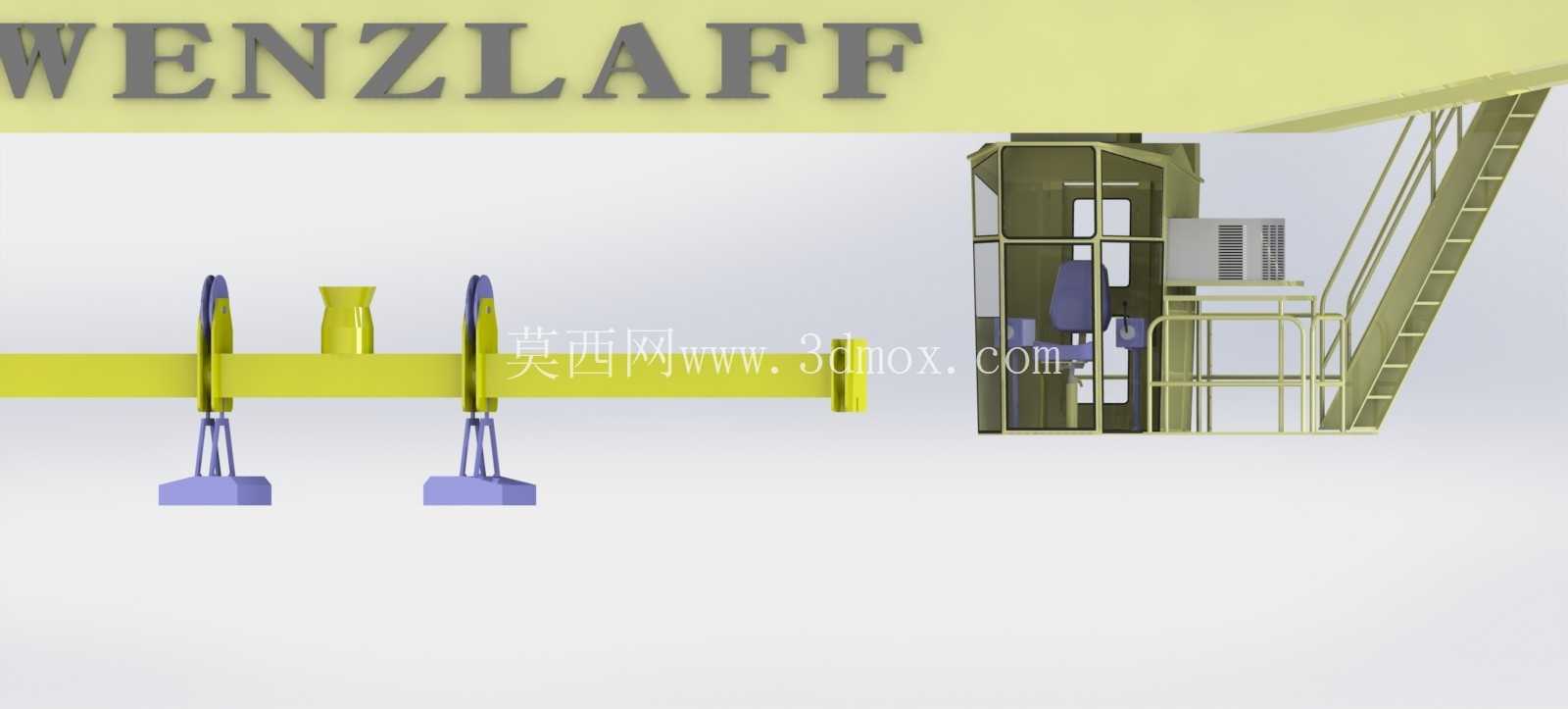

　　在功能设计上，这套设备的吊具采用双吊点平衡梁结构，能适配长条形工件、重型箱体类工件的平稳吊运，避免单吊点作业时工件出现倾斜、滑脱的风险，平衡梁下方的两个吊钩间距可以根据吊运工件的长度做适配调整，吊点位置设置了防脱卡扣结构，防止吊装作业时吊索意外脱出。整套结构的走台部分设置在主梁侧部，宽度满足检修人员通行需求，走台边缘设置踢脚板与防护栏杆，能方便后期对主梁、行走机构、电气线路做日常巡检与维护，走台表面采用防滑花纹板设计，即使表面沾有油污或者切削液也能保证检修人员的行走安全。

　　在实际生产场景中，这类桥式起重设备承担的作业任务覆盖原材料卸车、机加工工序间工件转运、重型部件装配吊装、成品工件装车出库全流程，是重型生产车间里核心的物料流转设备，其运行稳定性直接影响整个车间的生产效率，所以在结构设计时，所有受力节点都做了加强处理，主梁与端梁的连接位置采用高强度螺栓组配合定位销固定，既能保证连接强度，也方便后期设备的拆装检修，行走轮组采用耐磨合金材质，能承受长期重载运行的磨损，减少日常维护的更换频率。设计时还考虑了车间作业的安全防护需求，在主梁两端的运行极限位置设置了缓冲止挡结构，和厂房端部的车挡配合，能在设备运行到轨道端部时起到缓冲吸能的作用，避免硬碰撞对结构造成损伤，起重葫芦的升降机构也设置了上下限位保护，防止操作失误导致的设备损坏。
