多规格滚花黄铜注塑热熔螺纹嵌件结构

做结构设计的同行大多碰到过塑料件螺纹连接强度不足的问题，尤其是3D打印小批量试制、薄壁注塑件装配场景，直接在塑料本体攻丝，反复拆装两三次就会出现滑牙、螺纹孔开裂的问题，这组滚花黄铜嵌件就是针对这类痛点设计的连接强化零件。

从实际使用场景来看，这类嵌件覆盖M3到M6四个常用公制螺纹规格，基本能覆盖消费电子外壳、小型设备面板、3D打印功能件、低压电器壳体的常规螺纹连接需求，不管是需要经常拆装的检修口盖板、需要承受一定预紧力的接线端子固定位，还是经常受插拔力的接口安装位，埋入这类铜嵌件后，螺纹连接的抗磨损能力、抗拔脱能力都比直接在塑料上攻丝提升一个量级。

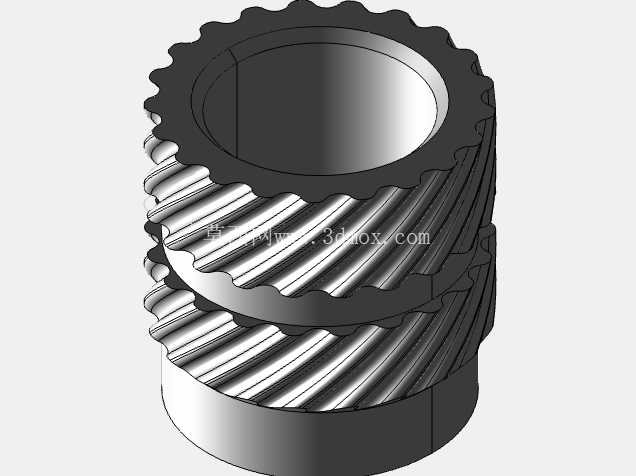

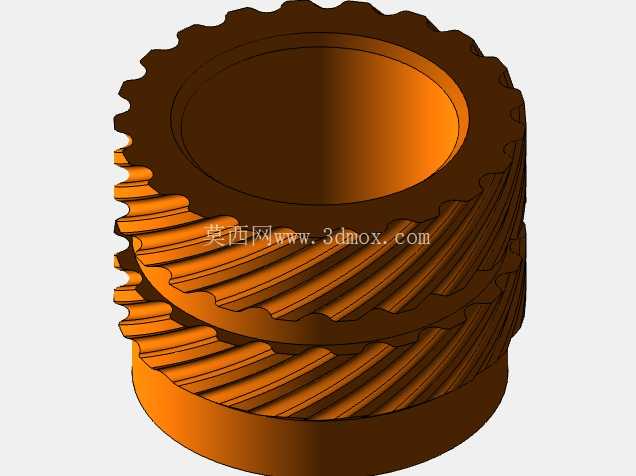

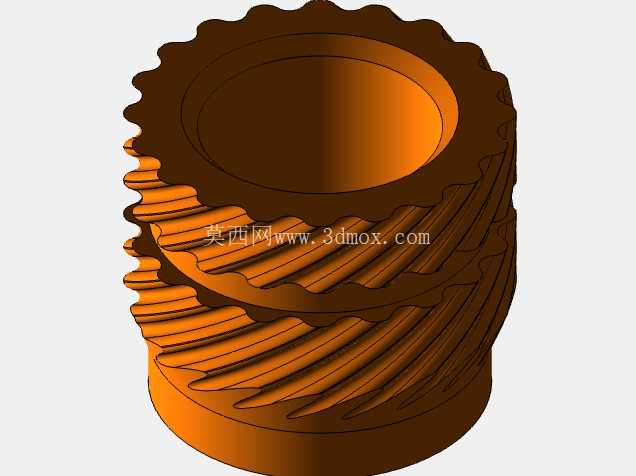

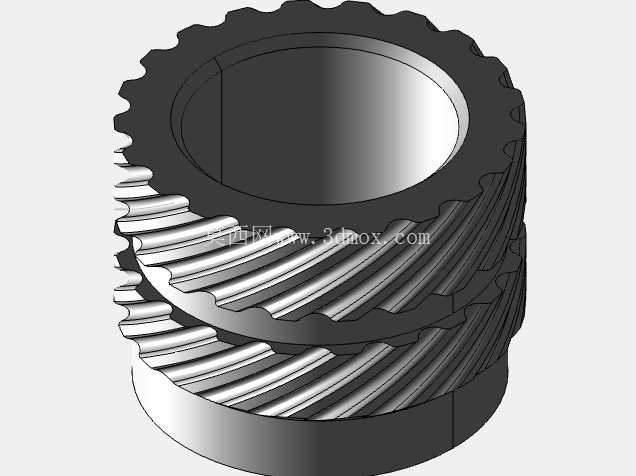

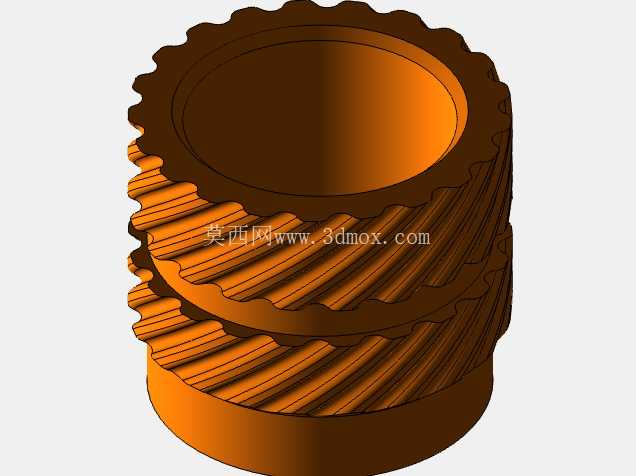

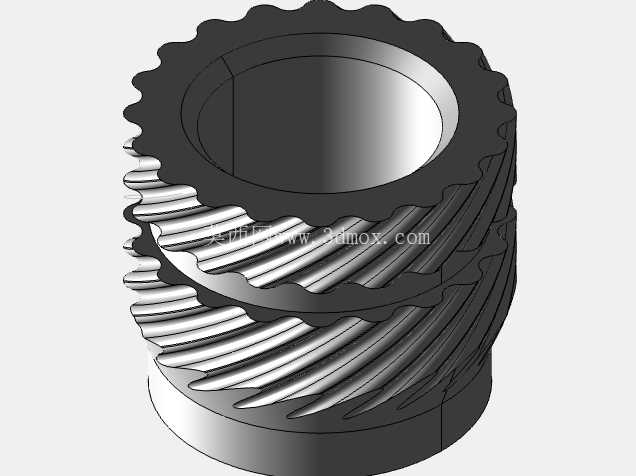

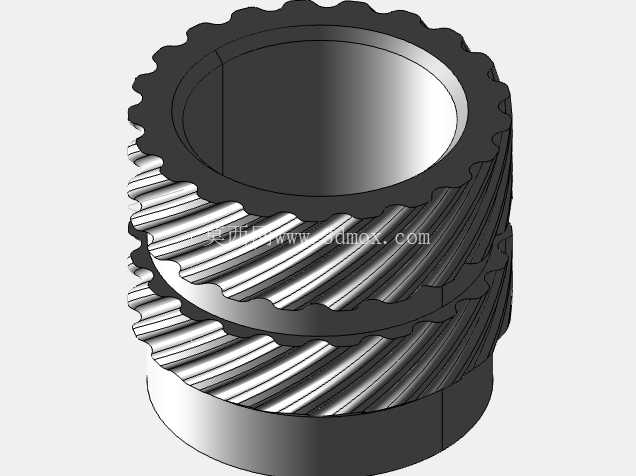

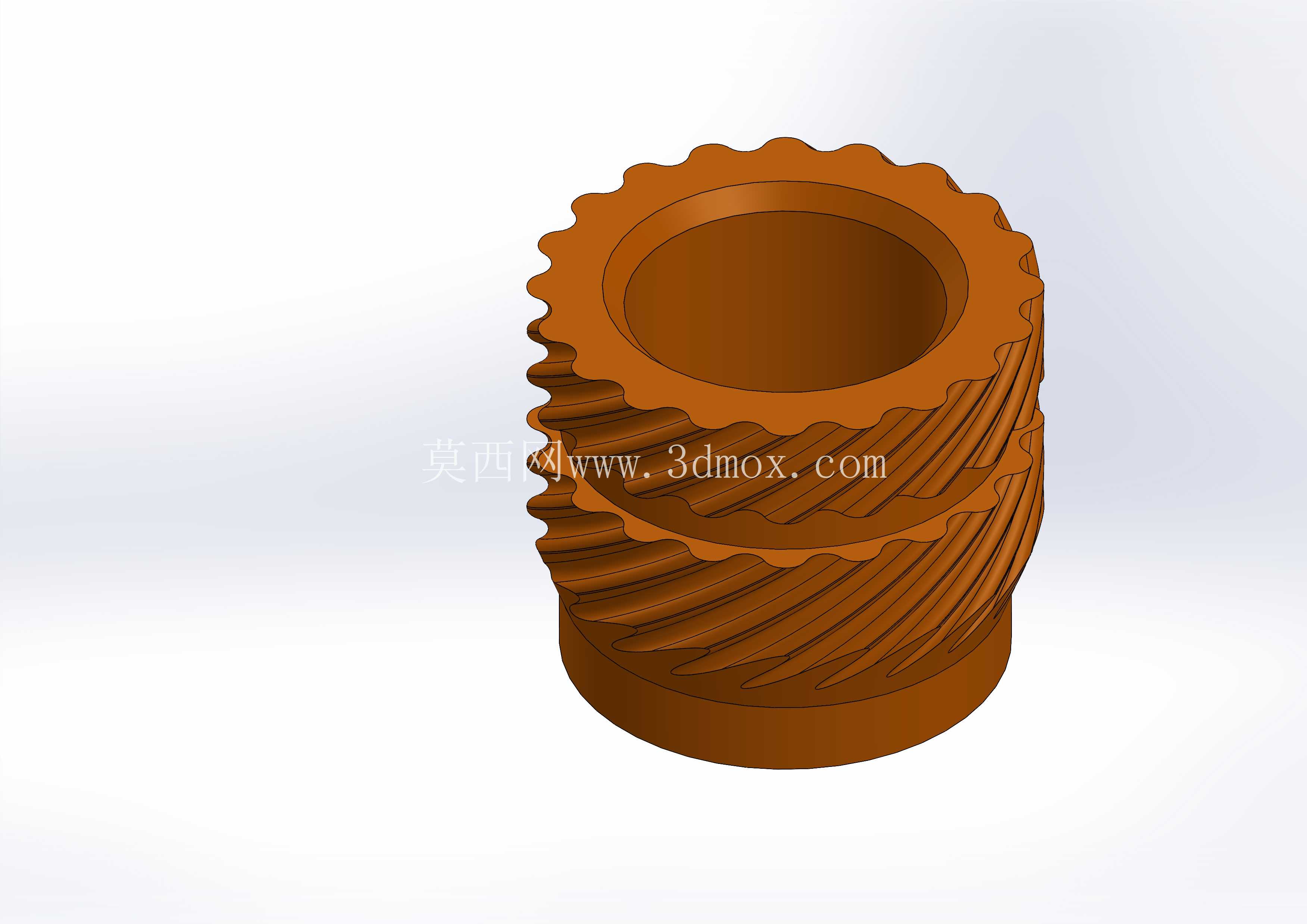

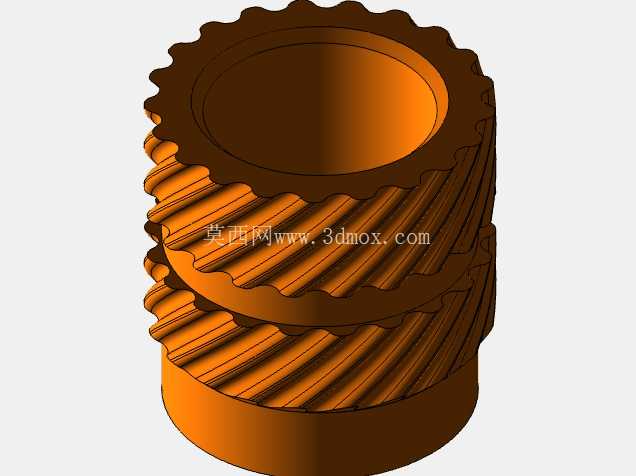

设计上首先考虑的是嵌件和塑料基体的结合可靠性，外圆做了两段式斜向滚花，不是普通的直纹滚花，斜纹结构在热熔压入的时候，能让熔融的塑料更充分地填充到滚花纹路的间隙里，冷却之后嵌件和塑料之间会形成多道环形+轴向的咬合结构，既可以抵抗螺纹拧紧时的周向扭矩，防止嵌件跟着螺丝转动，也能承受轴向的拉拔力，避免装配时嵌件被从塑料基体里拔出来。嵌件两端都做了倒角导向，压入的时候不会刮伤预制孔的孔壁，也能保证压入后端面和塑料件表面齐平，不会出现凸起影响装配平面度。

材质选用黄铜是工程上的成熟选择，黄铜的导热性好，热熔压入的时候热量能快速均匀传导到整个嵌件外圆，不会出现局部过热烫坏周边塑料、或者局部温度不足塑料没充分熔融导致结合力不够的问题；同时黄铜本身的内螺纹强度足够，反复拆装也不会出现螺纹滑牙，耐腐蚀性能也能满足多数室内、普通工业场景的使用要求，不会像钢制嵌件那样容易生锈污染塑料件。

安装边界上，不同规格的嵌件对应不同的预制孔尺寸要求，M3规格嵌件适配的预制孔直径通常在4mm左右，压入深度控制在3mm以上就能满足常规M3螺丝的锁紧力要求；M4规格适配5mm左右预制孔，压入深度不低于4mm；M5规格适配6.5mm左右预制孔，压入深度不低于5mm；M6规格适配8mm左右预制孔，压入深度不低于6mm。设计塑料件的时候要注意，预制孔周边要留足够的壁厚，通常壁厚不小于嵌件外径的0.8倍，避免压入的时候塑料件被撑裂；如果是3D打印件，建议预制孔直径比注塑件的推荐值大0.1-0.2mm，因为3D打印的孔壁精度略低，预留一点余量能避免压入时阻力过大导致零件变形。

实际装配的时候，针对热塑性塑料和3D打印PLA、ABS、PETG等材料，最常用的是热熔法：用恒温烙铁头抵住嵌件端面，温度设置在200-260℃区间（根据塑料材质调整，ABS用220℃左右，PLA稍低，PETG可以稍高），给嵌件施加均匀的向下压力，等嵌件靠自身热量熔融周边塑料，缓慢压入到和端面齐平的位置，保持压力1-2秒等塑料冷却固化再移开烙铁，就能得到结合牢固的螺纹孔。如果是批量注塑生产，也可以把这类嵌件作为镶件放到模具里直接注塑成型，滚花结构同样能保证和注塑塑料的结合强度。

设计这类嵌件三维模型的时候，要特别注意内螺纹的公差配合，通常选用6H级内螺纹公差，保证和普通公制机牙螺丝的互换性；外圆滚花的齿深控制在0.3-0.5mm，齿太深会导致压入时需要的压力过大，齿太浅则结合力不足容易打滑；嵌件的内孔和外圆要保证足够的同轴度，否则压入后螺纹孔会出现偏斜，导致螺丝拧入不畅、锁紧力不均的问题。另外滚花的齿形做了小圆角处理，不会有尖锐的毛刺，压入的时候不会切割塑料基体，而是让塑料顺着齿形间隙填充，进一步提升结合的可靠性。

很多新手设计的时候容易忽略嵌件的端面结构，这组嵌件的压入端做了小角度导入倒角，非压入端做了稍大的倒角，既方便压入时对准预制孔，也能避免压入后嵌件端面边缘刮伤装配的零件表面，同时倒角处形成的微小凹槽能容纳少量熔融溢出的塑料，不会在嵌件周边形成凸起的飞边，减少后续修整的工作量。针对不同的受力场景，同规格的嵌件还可以调整长度，比如需要更高抗拔脱力的位置，可以选用更长的嵌件，增加和塑料的接触面积，提升连接强度。
