带磁性底座的微型测试指示器座

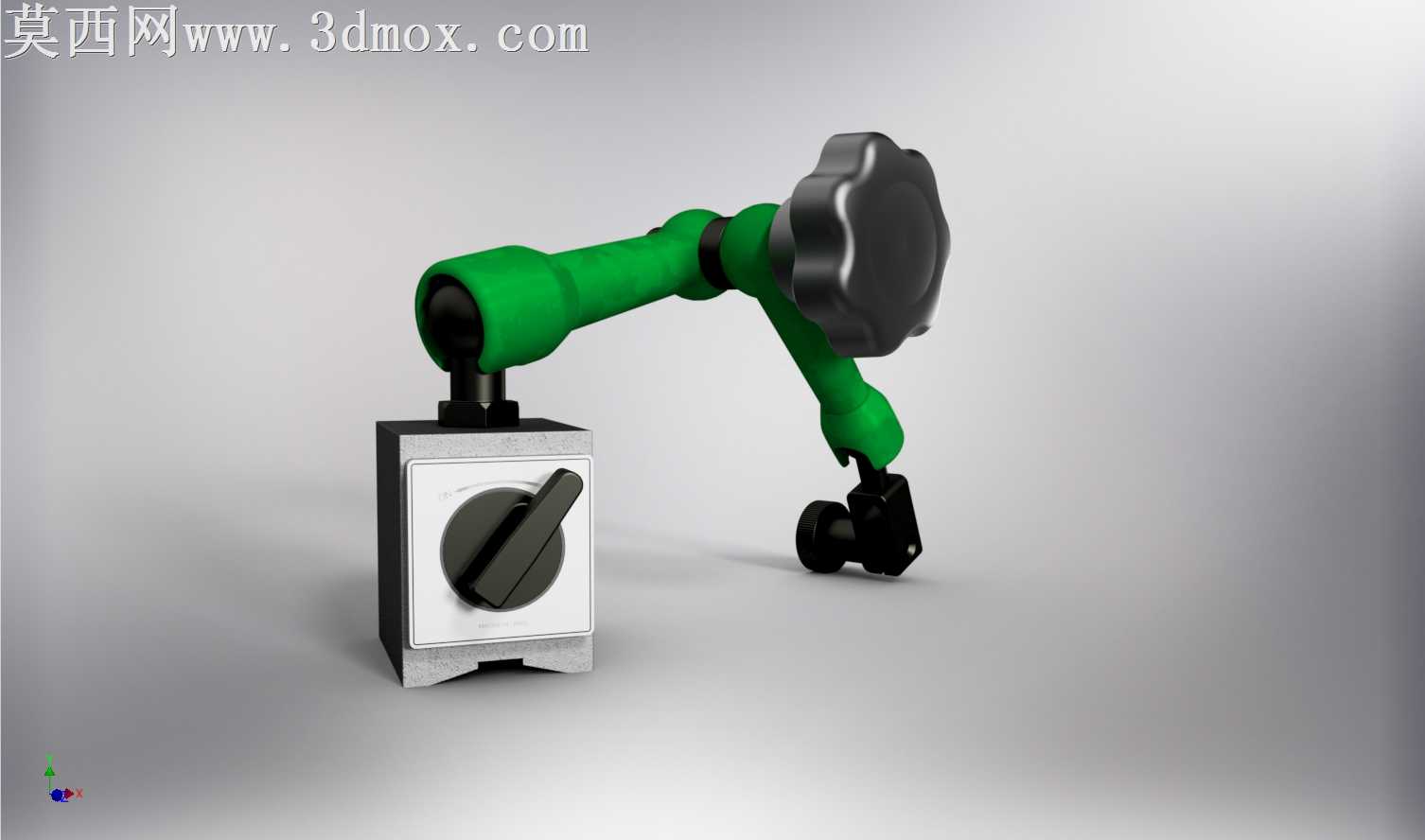

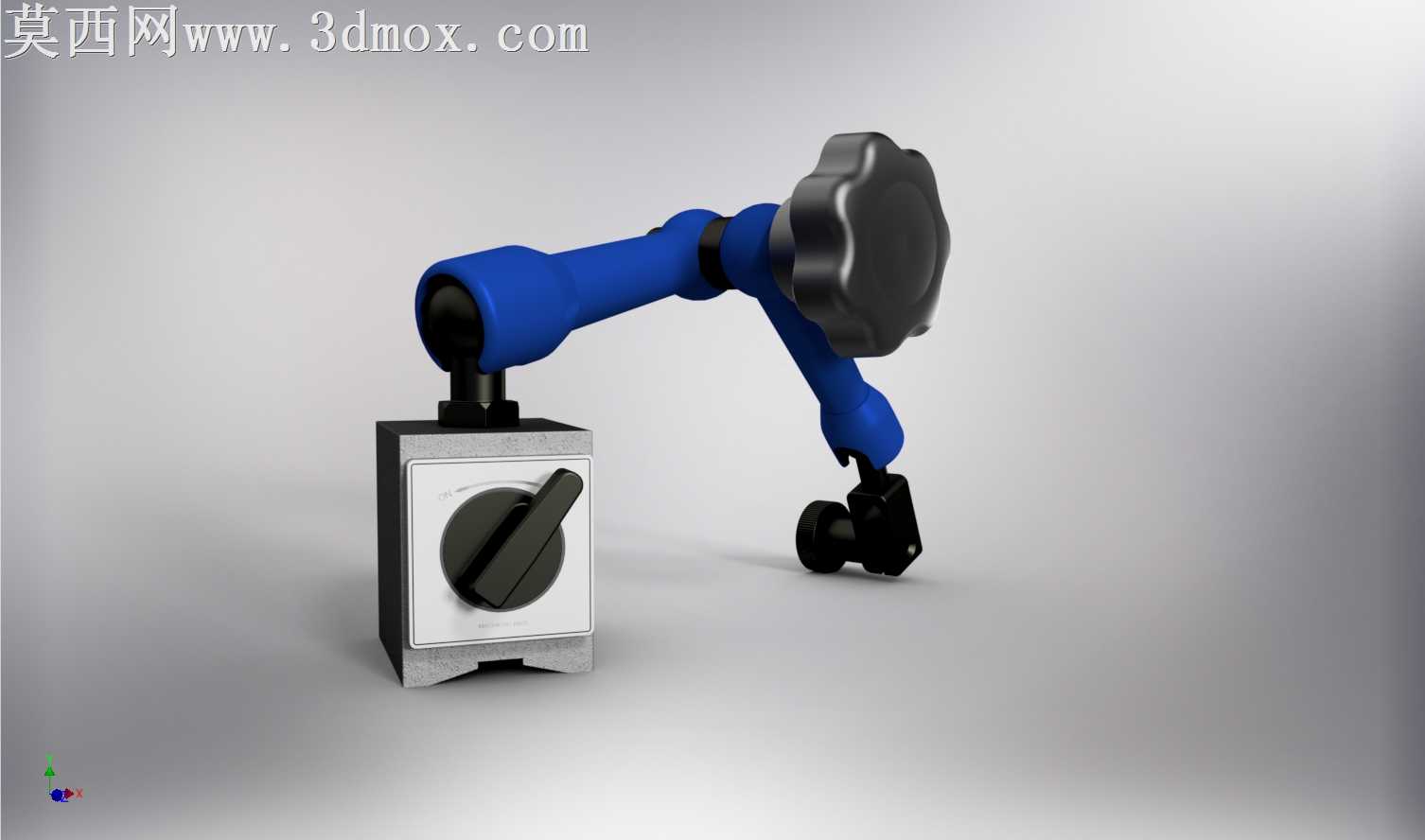

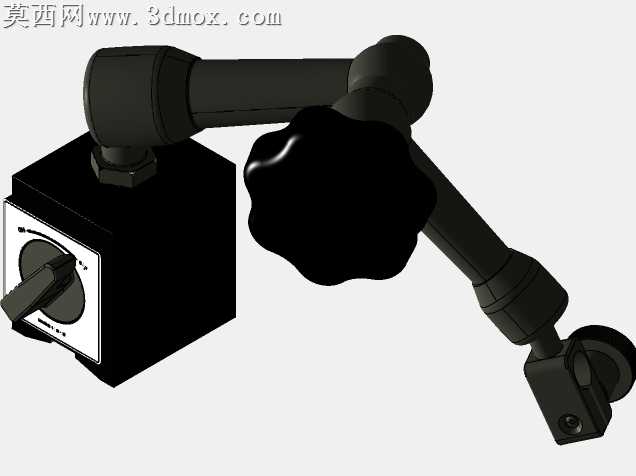

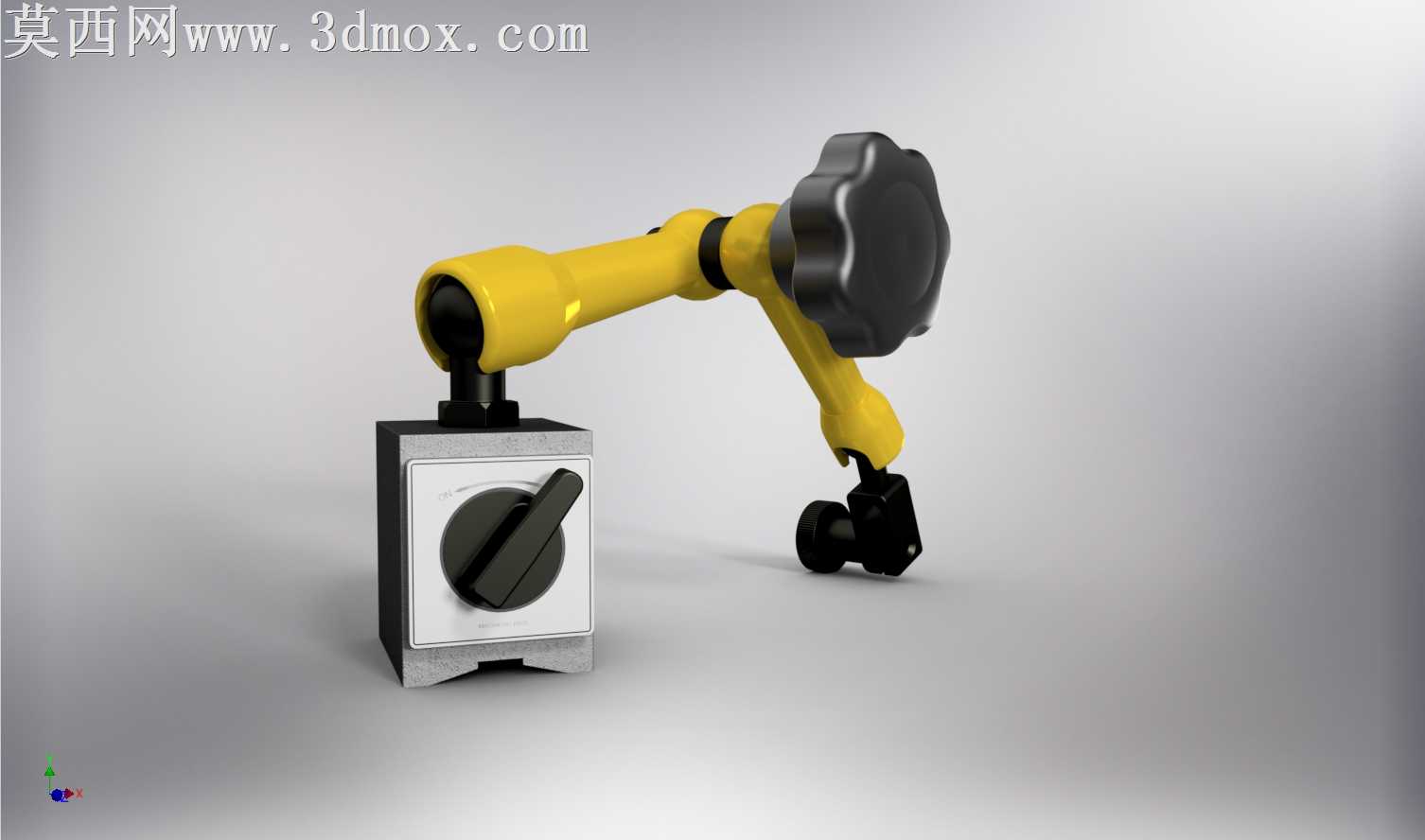

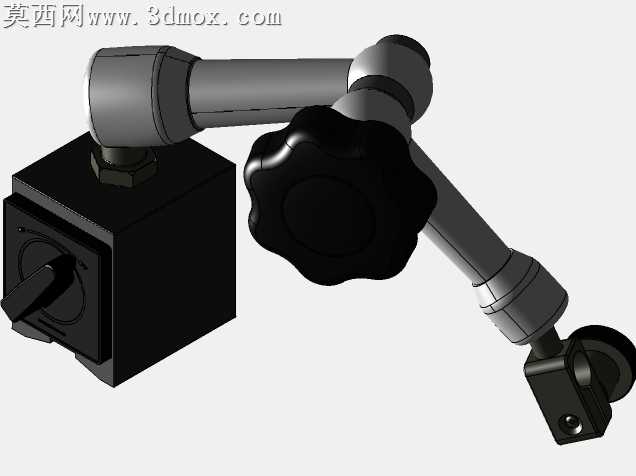

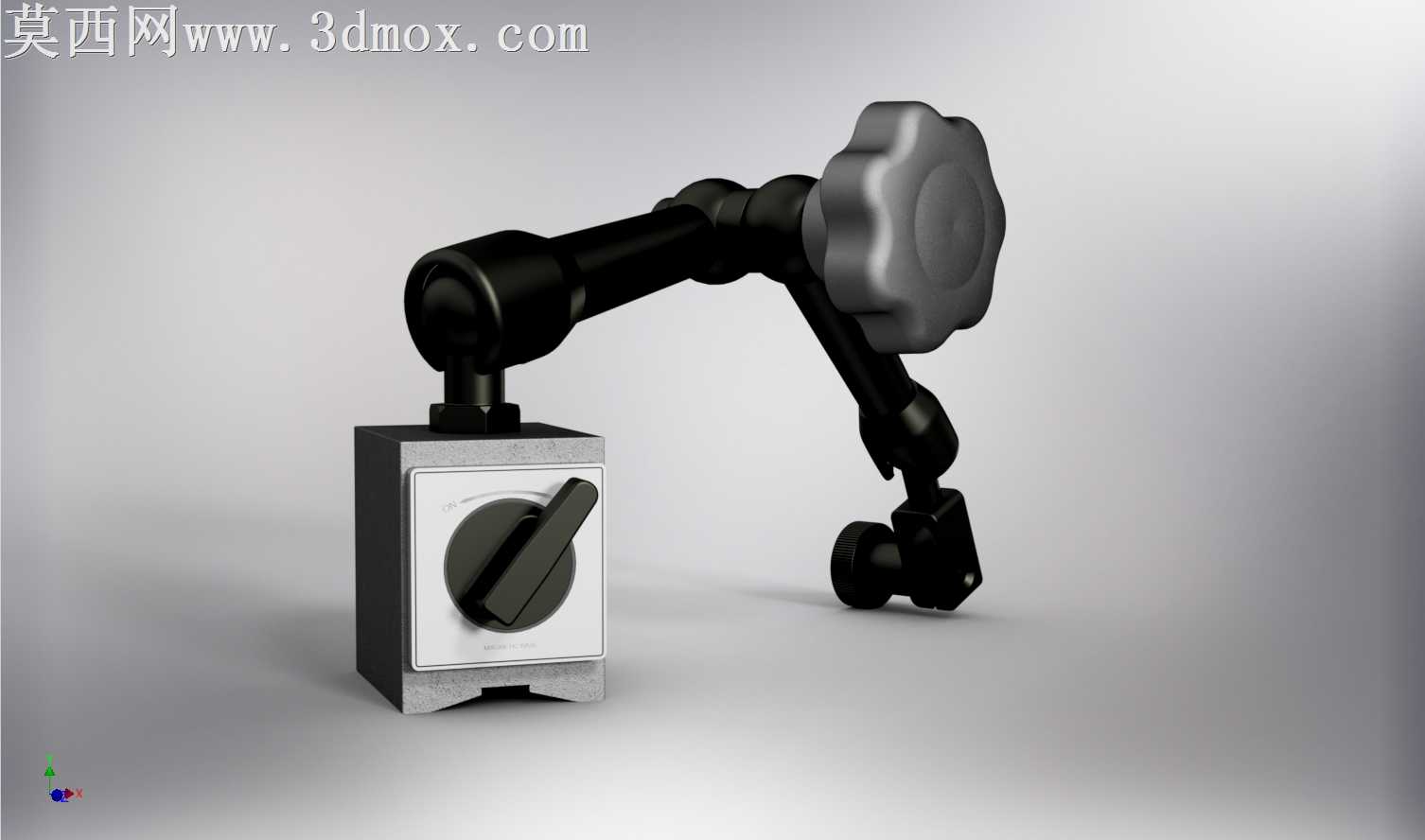

本模型为复刻诺加品牌经典款带磁座小型测试指示器架，整体采用三维参数化建模完成，完整还原了实物的全部结构细节与功能特征。建模过程中优先还原了产品核心的夹紧锁紧机构，该机构是表座实现任意位置悬停固定的核心结构，建模时对摩擦锁紧的接触面、旋钮的防滑齿形、铰接臂的阻尼配合间隙都做了精准的尺寸还原，确保虚拟装配后各铰接关节可实现与实物一致的转动、锁紧动作逻辑。模型的磁性底座部分还原了侧边的磁力控制拨杆结构，对底座的V型定位槽、金属外壳的倒角、表面磨砂质感都做了对应建模，能够适配平面、圆柱面等不同安装基面的吸附定位场景。可调节的红色铰接臂部分采用分段式结构建模，每一段臂体的连接转轴、端部的测头安装夹头都做了独立的零件建模，还原了臂体多自由度调整的活动范围，可模拟实际使用中调整测头位置、角度的全部操作。渲染阶段针对不同部件赋予了对应材质：磁性底座外壳采用哑光金属喷塑材质，还原实物的磨砂金属质感；红色铰接臂采用哑光工业红塑料材质，表面添加细微的颗粒质感模拟真实的喷塑表层；顶部的锁紧旋钮采用黑色亮面塑料材质，边缘的防滑齿做了凹凸细节处理，还原旋钮的防滑操作触感；测头部分采用亮面金属材质，还原测量触头的硬质合金光泽。整个模型的结构设计完全遵循实物的功能逻辑，没有冗余的建模特征，各零件之间的装配关系清晰，既可以用于机械测量辅具的结构原理演示，也可作为机加工场景的三维布局素材使用，模型的尺寸比例严格按照实物1:1还原，单位采用毫米级建模精度，各活动部件的运动范围与实物完全匹配，能够直观展示磁性表座的工作原理与结构组成。
