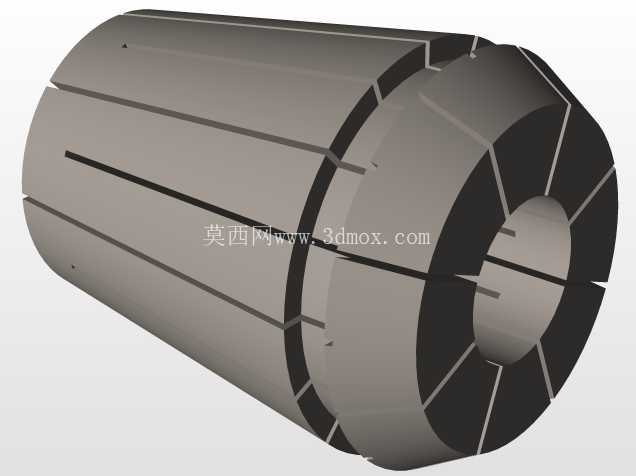

ER32弹性筒夹12至13mm夹持结构

在数控加工、铣床、钻床以及各类专用工装的刀具装夹环节，ER系列弹性筒夹是应用覆盖度极高的夹持元件，这款适配ER32规格的夹头，针对12-13mm直径区间的直柄刀具、工装导杆做夹持适配，是机加工装夹体系里的核心易耗配件。日常车间加工里，不管是装夹立铣刀做钢件轮廓铣削，还是夹持钻头完成深孔钻削，或是固定铰刀做精密孔的精加工，ER夹头的夹持稳定性直接决定加工过程的振刀幅度、工件最终的形位公差与表面质量，很多时候加工出现的锥孔、振纹、刀具崩刃问题，追根溯源都和夹头的夹持精度、收缩均匀性有直接关联。

这款夹头的整体结构遵循ER筒夹的标准设计逻辑，外锥面匹配标准ER32刀柄的内锥腔，安装时通过锁紧螺母的轴向压紧，让夹头沿锥面向刀柄内部滑移，依靠本体上均匀分布的轴向开槽实现径向均匀收缩，最终抱紧中间穿过的直柄刀具。设计时开槽的分布做了等角度均分处理，每一条开槽的长度、宽度都经过匹配，保证收缩过程中各个方向的夹紧力一致，避免出现刀具偏心、夹持偏载的问题——如果夹头收缩时各瓣变形量不一致，装刀后刀具的径向跳动会直接超差，高速加工时不仅刀具磨损速度会成倍提升，加工出的孔或者侧壁也会出现尺寸超差的问题。夹头的内孔做了适配12-13mm直径范围的设计，在这个夹持区间内，只要刀具柄部的公差在h6级别以内，都能实现可靠抱紧，不需要额外更换夹头就能覆盖该直径段的刀具装夹需求，减少车间里夹头的备货种类，换刀时也能减少夹头拆装的频次。

从安装边界来看，这款夹头的外轮廓尺寸完全匹配标准ER32夹头的安装尺寸，不需要对现有ER32刀柄、锁紧螺母做任何改造就能直接替换使用，安装时只要保证夹头锥面、刀柄内锥面没有残留的切屑、切削液污渍，锁紧螺母按照推荐扭矩拧紧，就能达到标称的夹持力。夹头本体的材料选用弹簧钢制作，经过热处理后达到合适的硬度与韧性，既保证反复收缩扩张过程中不会出现断裂、塑性变形，也能保证长期使用后内孔的夹持精度不会快速衰减。日常使用中需要注意，夹头的开槽缝隙里不能嵌入细小的切屑，否则收缩时切屑会硌伤夹头本体或者刀具柄部，导致夹持偏心，每次换刀时最好用压缩空气吹净夹头内外的切屑与污渍，定期检查夹头内孔是否出现拉伤、锥面是否有磕痕，如果出现明显的损伤要及时更换，避免影响加工精度。

在实际生产场景里，这类夹头除了用于常规的金属切削机床，也会大量用在工装夹具的导柱固定、自动化设备的杆件夹持工位，比如攻丝机的丝锥装夹、雕刻机的刀具夹持、甚至部分检测设备的测杆固定，只要是需要对12-13mm直径的直柄圆柱件做高精度同轴夹持的场景，ER32夹头都能凭借均匀的夹紧力、较高的同轴度、便捷的拆装特性满足使用需求。设计这款夹头的三维模型时，重点还原了外锥面的锥度参数、轴向开槽的分布形态、内孔的尺寸边界，建模时保留了开槽处的应力释放结构细节，方便使用者在做装配仿真、夹持受力分析时直接调用，也能作为非标夹头改型设计的基础模型，比如需要调整夹持直径范围、修改夹头总长适配特殊刀柄时，可以在这个模型的基础上快速调整参数，不需要从零开始绘制基础轮廓，能大幅缩短工装设计的建模周期。需要注意的是，夹头在最大收缩量状态下，各瓣的变形量不能超过材料的弹性极限，所以设计时开槽的末端都做了圆弧止裂结构，避免反复收缩时开槽末端出现应力集中导致开裂，这也是ER夹头能实现长寿命可靠使用的关键结构细节，建模时这些细节都做了准确还原，和实物的结构特征完全一致。
