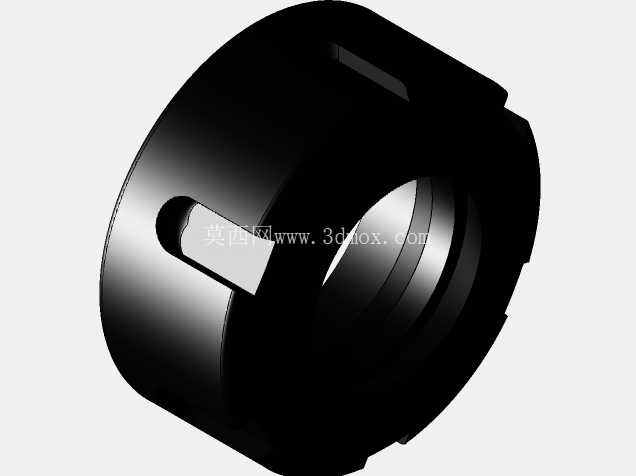

ER32型数控刀柄配套夹头锁紧螺母结构

　　从实际使用场景来看，这类螺母广泛适配各类BT、HSK、MT等标准刀柄的ER32夹头安装位，不管是立式加工中心的粗铣加工、精雕机的高光加工，还是普通铣床的钻孔、铰孔工序，只要用到ER32规格的弹性筒夹，就需要配套对应规格的锁紧螺母完成装夹。设计这款螺母结构时，首先要匹配ER32弹性筒夹的压合锥面角度，螺母内圈的施压端面需要和筒夹尾部的锥度完全贴合，当旋转螺母施加轴向锁紧力时，压力会均匀传递到筒夹的各个弹性开槽位置，让筒夹沿径向均匀收缩，从而抱紧刀柄或者刀具的圆柱柄部，保证夹持力均匀分布，避免出现局部应力集中导致的筒夹变形、刀具偏摆问题。在数控铣削、加工中心、雕刻机等金属切削设备的刀具装夹系统里，ER夹头螺母是直接决定夹持稳定性的核心受力零件，这款适配ER32规格夹头的锁紧螺母，日常主要承担筒夹轴向施压、周向锁止的功能，是刀具装夹环节里不可替代的小型结构件。很多刚接触机床调试的工程师容易忽略这类小零件的设计细节，实际上螺母的内螺纹精度、端面压合角度、外圆防滑结构，都会直接影响刀具装夹后的径向跳动值，甚至会在高速切削时引发颤刀、掉刀等加工故障。螺母的外圆部分设计了对称的卡槽结构，这是配套ER扳手使用的受力位，卡槽的深度、宽度以及对称度公差，直接关系到锁紧时的受力均匀性，如果卡槽对称度超差，锁紧时扳手容易打滑，甚至会刮伤螺母外圆，长期使用还会导致螺母螺纹受力不均，出现螺纹咬死、拆卸困难的问题。从安装边界尺寸来看，这款ER32夹头螺母的外径、内螺纹规格、轴向总高度都严格遵循ER夹头系统的通用标准，能够兼容所有标准ER32筒夹的安装尺寸，安装时不需要对刀柄做额外改造，直接替换同规格的旧螺母即可完成装配。

　　螺母的内螺纹和刀柄的外螺纹配合公差需要控制在合理范围，间隙过大会导致锁紧后螺母出现径向窜动，直接放大刀具的跳动误差；间隙过小则会在高温切削环境下出现热胀卡死的问题，导致换刀时无法正常拆卸。在实际加工应用中，这类螺母的端面还做了动平衡校正结构，部分高速加工场景下使用的螺母会在外圆预留动平衡去重位，保证在高转速运转时不会因为自身质量不均产生额外的离心振动，这也是很多非标准螺母容易忽略的设计细节。很多一线操机人员在使用这类螺母时，会习惯性用加长杆扳手过度锁紧，实际上螺母的设计锁紧力矩是有明确范围的，过度锁紧不仅会导致筒夹过度收缩产生永久变形，还会让螺母的螺纹承受超过设计阈值的拉力，长期使用会出现螺纹滑牙、螺母开裂的问题。

　　从结构设计的角度来看，螺母的内壁和筒夹接触的压合面做了表面硬化处理，因为每次锁紧和拆卸的过程中，压合面都会和筒夹产生相对摩擦，如果表面硬度不足，长期使用后会出现压痕、磨损，导致施压不均匀，直接影响夹持精度。外圆的防滑卡槽边缘做了小倒角处理，避免装卸扳手时划伤操作人员，同时也能减少应力集中，避免卡槽位置在受力时出现崩裂。在不同的加工场景下，这类螺母的使用细节也有区别，比如进行重切削粗加工时，需要保证螺母的锁紧力矩达到设计上限，保证足够的夹持力，避免大进给切削时刀具出现打滑；而进行精加工、高速切削时，除了保证锁紧力矩到位，还要定期检查螺母压合面的磨损情况，一旦出现明显的压痕、变形，就要及时更换，避免影响加工表面质量。

　　很多设备维护人员在做刀柄保养时，会定期清理螺母螺纹里的切屑、切削液残留，这也是延长螺母使用寿命的关键，因为切屑卡入螺纹配合间隙后，会导致螺纹配合精度下降，锁紧时受力不均，长期积累就会损坏螺纹结构。这款螺母的整体结构没有多余的复杂设计，所有的尺寸、结构特征都是围绕实际装夹需求设计的，没有冗余的装饰性结构，完全服务于刀具夹持的功能需求，从螺纹配合精度到压合面的角度公差，再到外圆扳手位的尺寸设计，每一处细节都对应着实际加工场景里的具体使用需求，是机床刀具装夹系统里看似微小却直接影响加工精度的关键零件。
