透明上盖卡扣式电气防护箱体结构

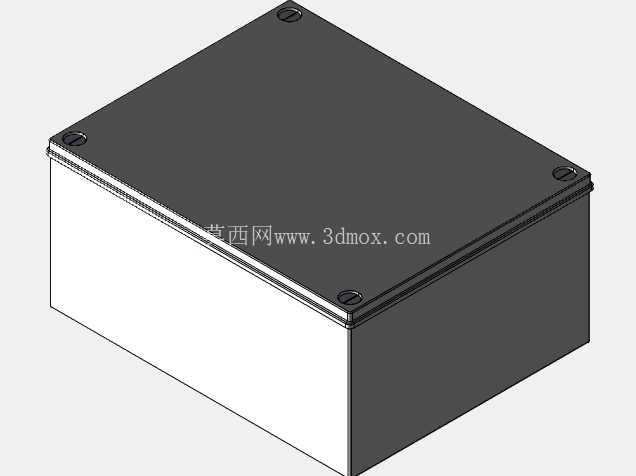

　　这款电气防护箱体，常被用于低压配电末端、小型电源变送模块周边的电路承载场景，在户外小型信号变送节点、车间设备旁的分线工位、民用建筑弱电井的接线转接处都能见到这类结构的身影，核心作用是为内部的接线端子、小型变送电路板、熔断保护组件提供物理防护，隔绝外界粉尘、溅水以及意外触碰带来的安全隐患。从结构设计来看，箱体采用下座加上盖的分体式结构，下座为不透明的硬质工程塑料材质，侧壁做了均匀的壁厚过渡，转角处采用大圆弧过渡处理，既可以避免注塑成型时的应力集中问题，也能减少安装过程中尖锐边角带来的操作划伤，下座内部的角落设置了一体式的立柱安装位，立柱中心带铜嵌件预留孔，不需要额外加装螺母就可以直接用螺丝固定内部的安装导轨或者PCB板，省去了二次装配螺母的工序，也避免了长期使用后螺母松脱掉落造成内部电路短路的风险。

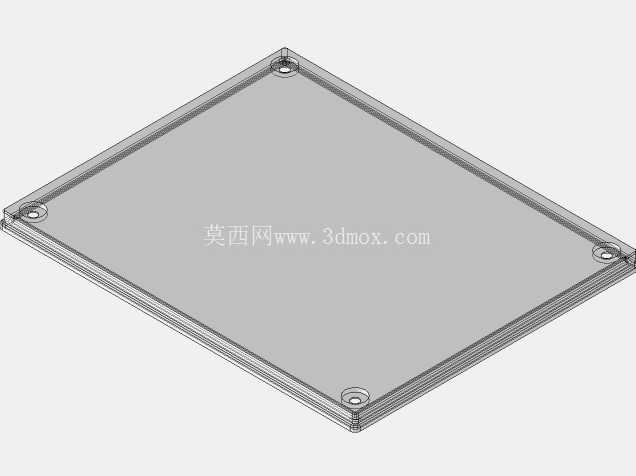

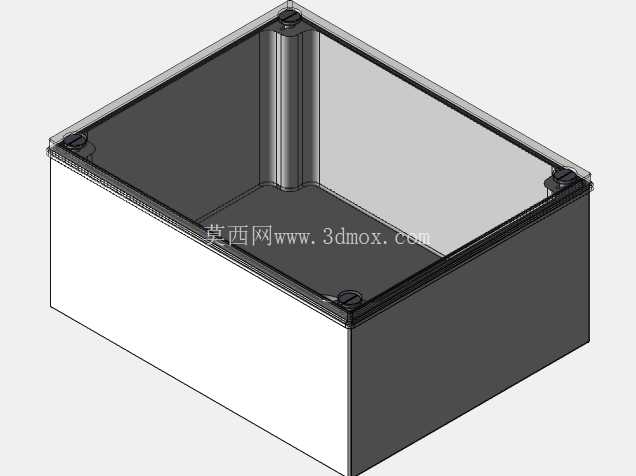

　　上盖采用半透明的工程塑料材质，不需要打开上盖就可以直接观察内部组件的工作状态，比如指示灯亮灭、接线端子有没有明显的烧蚀发黑痕迹，日常巡检的时候可以大幅提升排查效率，上盖和下座的配合面做了一圈嵌入式的密封槽，装配时可以在槽内嵌入发泡橡胶密封条，配合四个角的卡扣式螺丝锁紧结构，能够达到IP65级别的防护能力，既可以用在室内干燥环境，也能应对户外有短时淋雨、粉尘较大的工况。

　　安装边界方面，箱体的底部预留了四个壁挂安装孔位，孔位做了沉头处理，锁紧螺丝后螺丝头不会突出箱体底面，壁挂安装时可以完全贴合安装墙面，不会出现缝隙导致积水渗入，箱体的侧壁可以根据实际接线需求，在预设的敲落孔位置开孔安装电缆防水接头，敲落孔的位置做了壁厚减薄处理，不需要专用开孔工具，用螺丝刀配合手锤就可以轻松敲开，适配不同直径的电缆引入需求。设计过程中特意将内部的安装立柱高度做了统一校准，保证安装PCB或者导轨时，板面和上盖内表面预留足够的安全间隙，避免元器件引脚顶到上盖造成绝缘距离不足的问题，上盖的内表面还做了一圈加强筋结构，既可以提升上盖的结构强度，避免外力按压导致上盖变形触碰内部元件，也能在注塑成型时减少塑料件的收缩变形，保证上盖和下座的配合面平整度，不会出现配合缝隙不均导致的密封失效问题。

　　这类箱体在实际选型时，需要根据内部要容纳的元件数量确认内部容积，这款结构的内部净空尺寸可以容纳3组小型接线端子加一块小型变送电路板，适合单路或者双路电源信号的转接防护使用，相比金属材质的电气箱体，这款全塑结构的箱体自重更轻，安装时不需要额外做接地处理，绝缘性能更优异，在潮湿、有轻度腐蚀的环境下也不会出现生锈腐蚀的问题，长期使用的维护成本更低。在结构建模过程中，所有配合面的公差都按照塑料件的装配公差做了预留，卡扣位置的锁紧行程做了冗余设计，即使密封条存在一定的尺寸公差，也能保证锁紧后密封面完全压实，不会出现局部密封不严的情况，箱体的所有外表面都做了细磨砂处理，既可以避免表面反光影响观察，也不容易残留指纹和污渍，长期使用后外观依旧能保持整洁。
