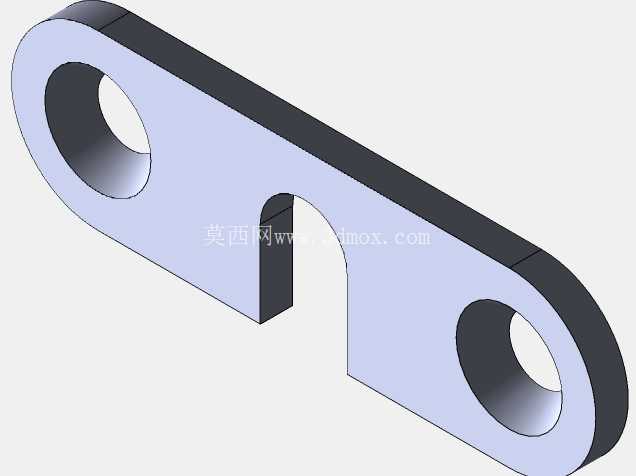

手动螺旋式台虎钳夹持工装结构

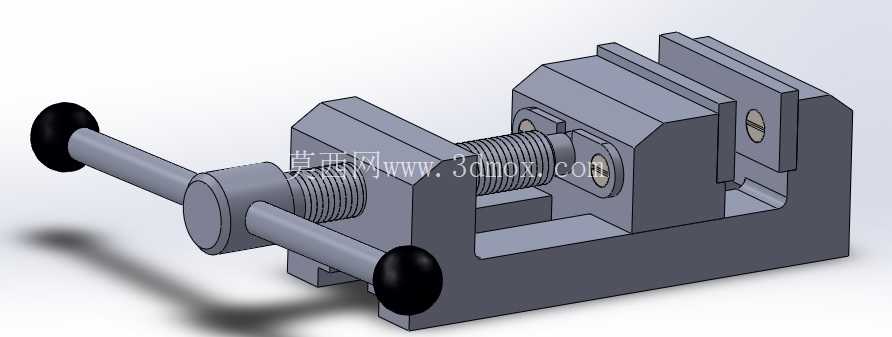

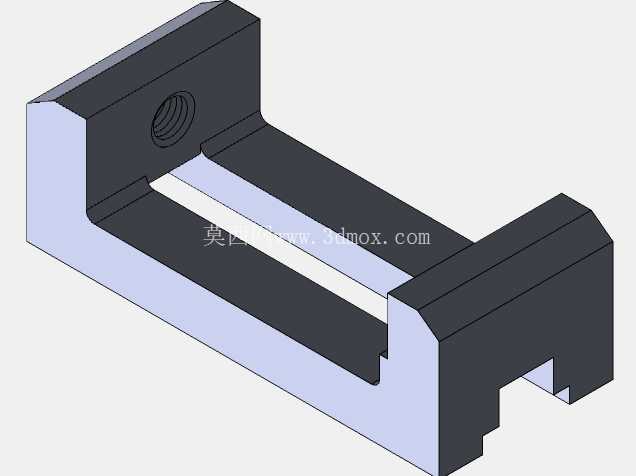

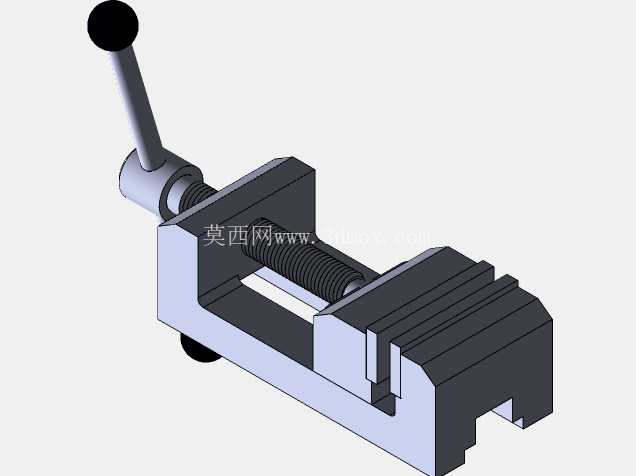

　　在钳工实训、小型零件机加工、装配维修工位上，这类手动螺旋虎钳是工位上最基础也最高频使用的夹持工装，不管是给小型铝件做去毛刺修边、给非标小零件打定位孔、还是装配小总成时固定工件，都离不开这类夹持装置。整个结构采用经典的螺旋进给传动方案，固定钳身作为整个工装的承载基体，底部预留了标准台面孔位，可直接通过T型螺栓固定在钳工台或者小型铣床、钻床的工作台上，安装边界适配常规工位的台面安装间距，不需要额外做转接板就能完成固定。

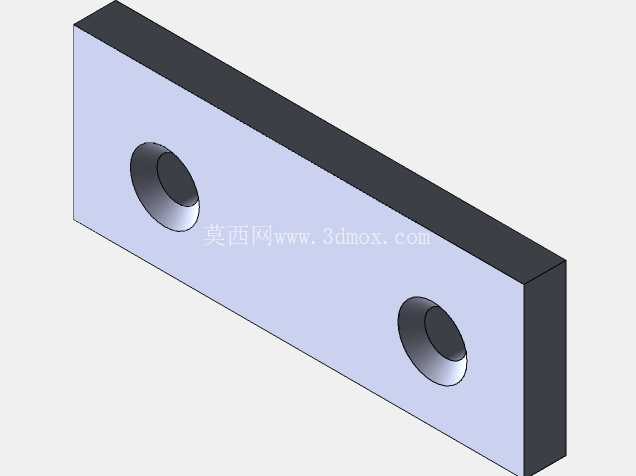

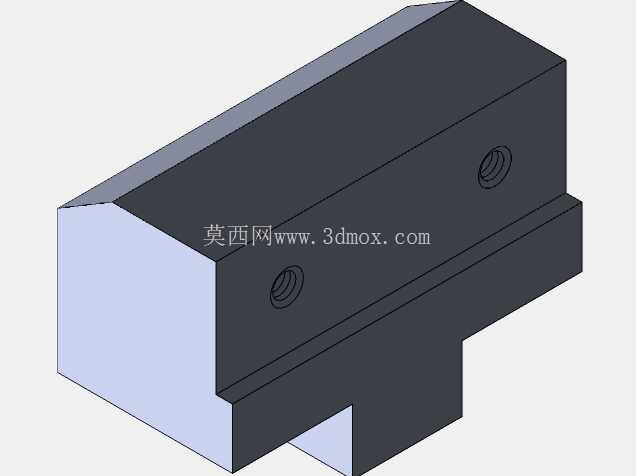

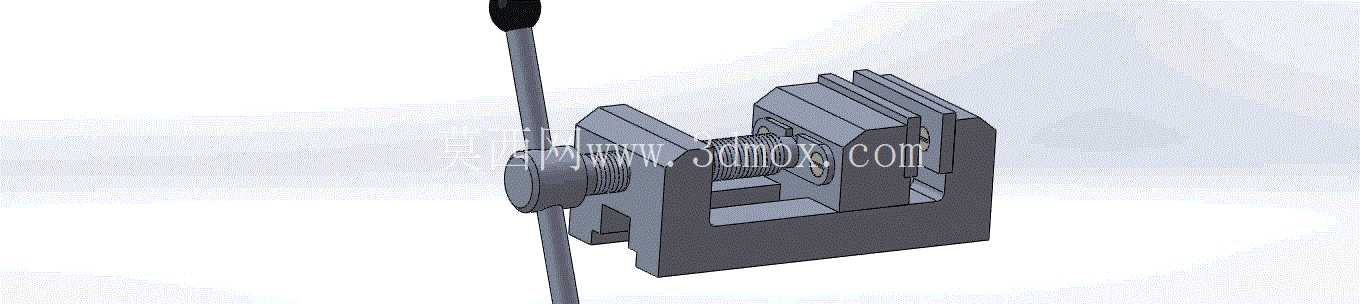

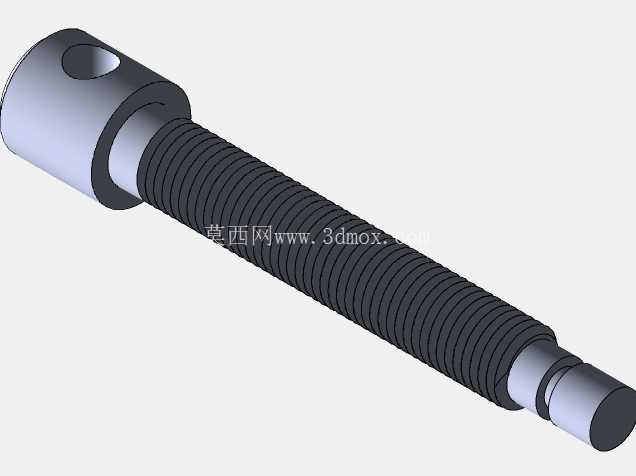

　　活动钳身通过导轨结构与固定钳身配合，传动丝杠一端与固定钳身的支撑端做轴向限位，保证丝杠转动时不会发生轴向窜动，丝杠与活动钳身内部的螺母套配合，转动外置的加长手柄时，就能带动活动钳身沿着导轨方向做直线往复运动，实现钳口的开合动作。钳口部位预留了可更换钳口板的安装槽，标配的齿面钳口板可以在夹持毛坯件时提供足够的摩擦力，避免工件在受钻削力、锉削力时发生移位，后续如果需要夹持精加工表面的零件，也可以更换为铜质或者尼龙材质的软钳口，防止夹伤零件表面。

　　整个结构的设计优先考虑了手动操作的力臂匹配，加长手柄的长度经过核算，普通操作人员单手施加作用力时，就能在钳口位置产生足够的夹持力，满足常规小型零件加工的夹持需求，同时不会因为力臂过长导致过载夹坏薄壁零件。固定钳身采用C型开口的框架结构，在保证整体刚性的前提下尽可能减少了材料占用，导轨面做了加宽处理，活动钳身进给时的直线度更好，夹持工件时不会出现钳口上翘的问题，保证夹持面的平行度。丝杠的支撑端设置了润滑注油孔，日常维护时只需要定期注入润滑脂，就能降低丝杠与螺母、导轨配合面的磨损，延长工装的使用寿命。

　　在实际使用场景中，这类虎钳除了固定在工位台面上做常规夹持作业，也可以配合角度转台使用，完成需要多角度加工的小型零件装夹，整体结构没有复杂的液压、气动元件，完全依靠纯机械结构实现夹持动作，故障率极低，即使在没有气源、电源的野外维修场景下也能正常使用。设计过程中对各个配合面的公差做了合理分配，导轨配合面采用间隙配合，保证活动钳身滑动顺畅无卡滞，丝杠与螺母的配合采用梯形螺纹，相比普通三角螺纹拥有更好的耐磨性和传力性能，能够承受更大的夹持反作用力。钳身的壁厚经过受力校核，在最大夹持力工况下不会发生明显的形变，保证夹持精度的稳定性。整个装配体的零件全部采用常规机械加工工艺即可生产，没有特殊的异形结构，加工成本低，后期维护更换配件也十分方便，不管是批量生产作为标配工位器具，还是单件制作用于维修工位都十分适配。
