10mm规格外膨胀锚固螺栓结构设计

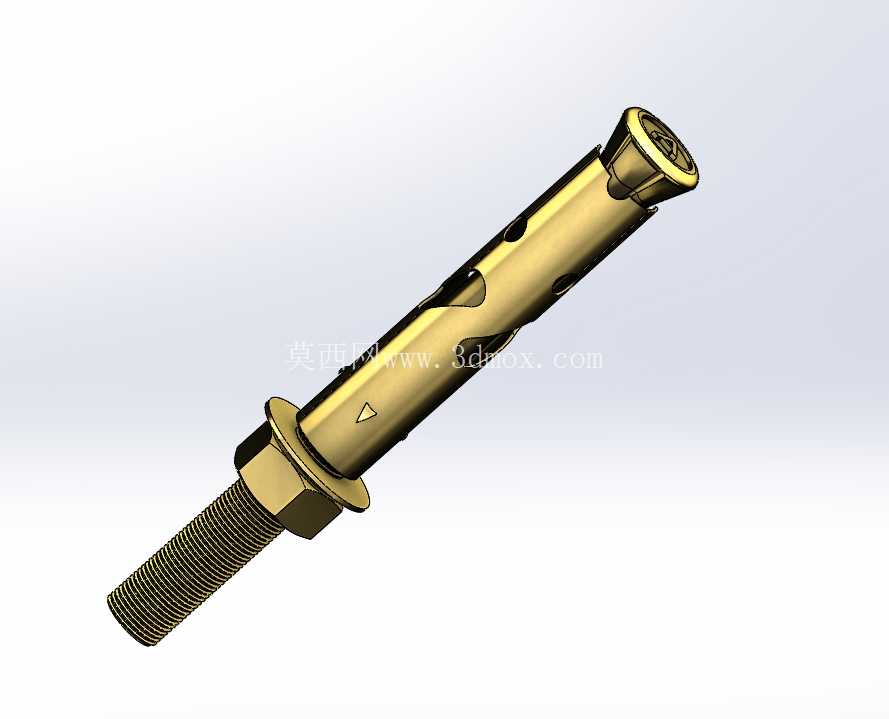

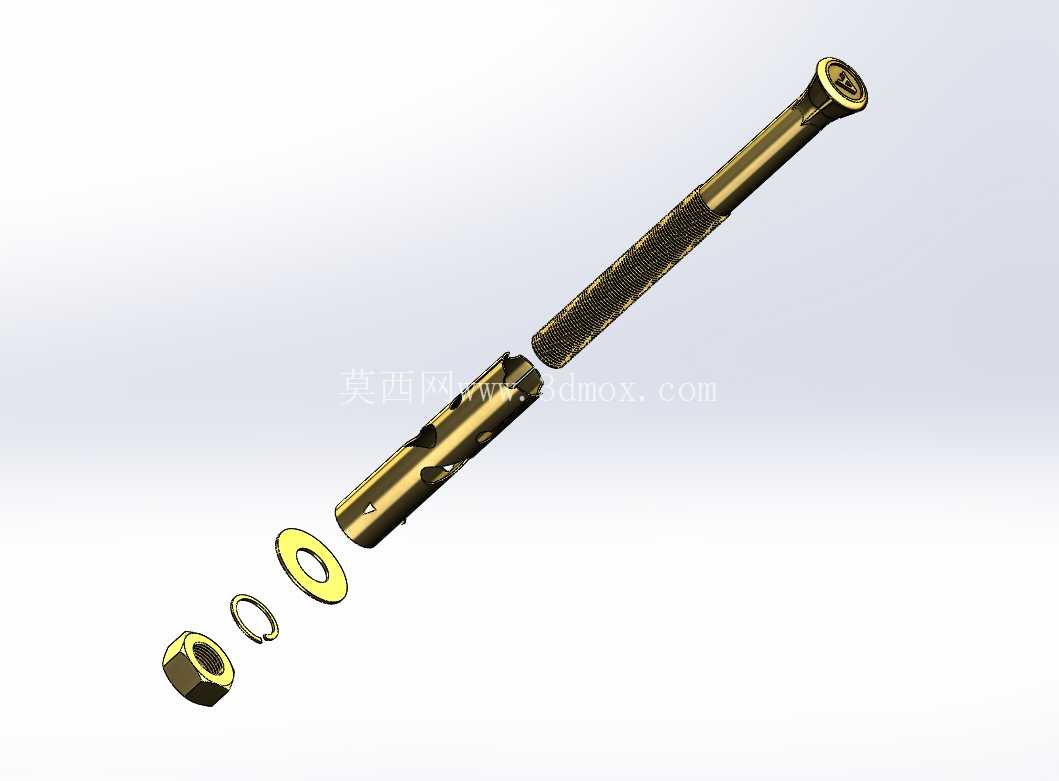

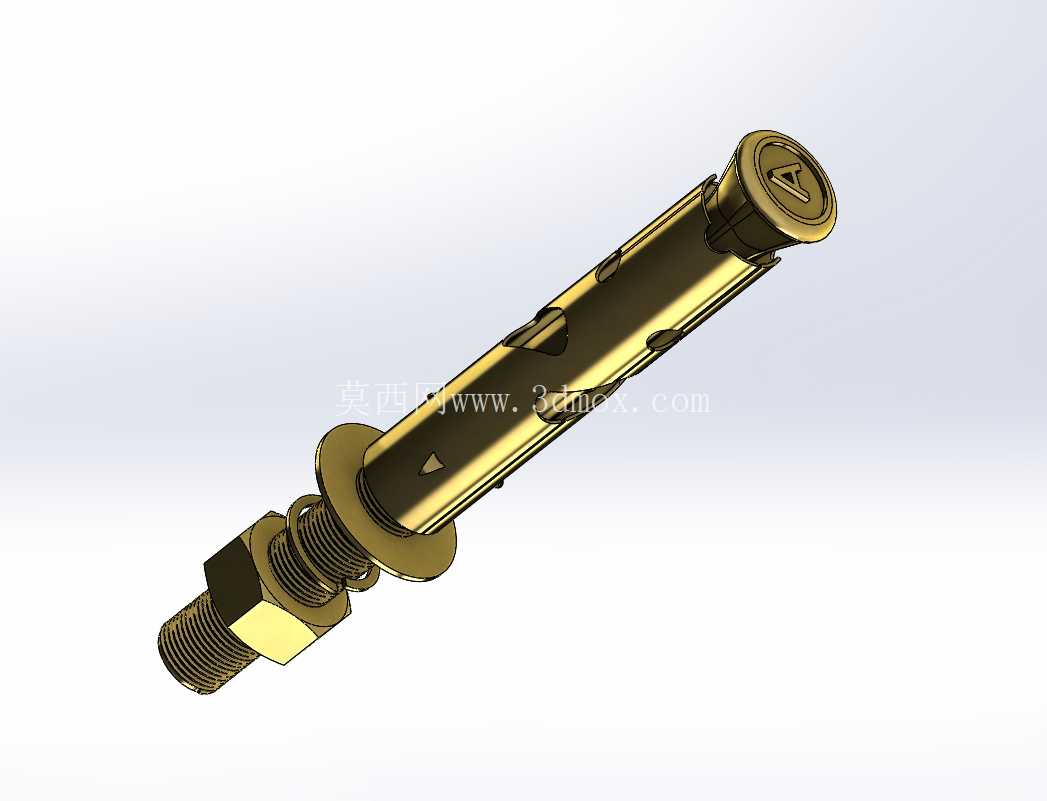

　　在建筑机电安装、室内外装饰装修、轻型设备固定、管线支架挂载等场景中，膨胀螺栓是最常用的后锚固连接件之一，这款10mm规格的外膨胀螺栓，针对普通砖墙、混凝土基层的锚固需求做了结构优化，能适配多数民用及工业轻型固定场景的载荷要求。从结构设计逻辑来看，这款膨胀螺栓采用套管外胀的工作原理，核心组成包含沉头内六角螺栓本体、膨胀套管、平垫圈、弹簧垫圈、锁紧螺母几个部分，其中螺栓杆部靠近沉头的位置做了渐进式锥度设计，当拧紧末端螺母时，锥度段会被拉入开有纵向伸缩缝的膨胀套管内部，迫使套管沿径向向外撑开，与钻孔内壁形成挤压力与机械咬合力，以此实现被固定件与基层的牢固连接。不同于普通内膨胀结构，外膨胀的套管撑开后与孔壁的接触面积更大，在强度等级C20及以上的混凝土基层中，能获得更稳定的抗拔力与抗剪性能，适合固定静态载荷下的支架、挂件、小型设备基座。设计过程中，膨胀套管的开槽长度做了针对性匹配，开槽段长度略大于螺栓锥段的有效行程，避免拧紧过程中套管出现卡滞、无法完全胀开的问题，同时套管端部做了轻微收口处理，安装前能与螺栓杆部保持预紧状态，送入钻孔时不会出现套管脱落、错位的情况，降低现场安装的操作难度。

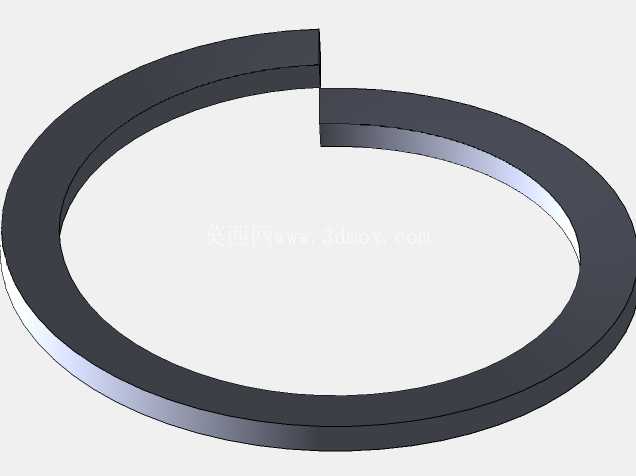

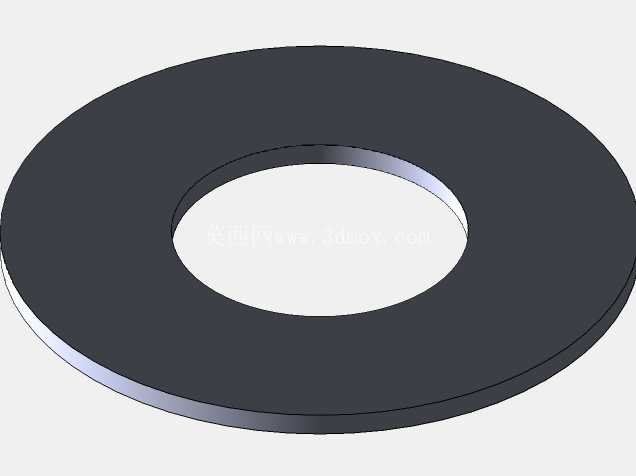

　　螺栓头部采用沉头内六角结构，相比外六角头，安装后能完全嵌入被固定件的沉孔内，不会突出安装面，适配对安装平整度有要求的装饰面、设备面板固定场景，同时内六角的受力接触面积更大，拧紧过程中不容易出现滑牙、拧秃的问题，适合使用电动工具快速安装。尺寸边界上，这款螺栓适配直径10mm的冲击钻头钻孔，钻孔深度需要略大于螺栓整体植入长度，预留足够的胀开空间，被固定件的安装通孔直径建议控制在10.5-11mm之间，保证螺栓能顺利穿过，同时避免间隙过大导致固定后出现晃动。配套的平垫圈能分散螺母对被固定件表面的压应力，避免拧紧时压坏脆性材质的被固定面，弹簧垫圈则能在长期受振动的场景下提供防松预紧力，减少螺母松动脱落的风险。

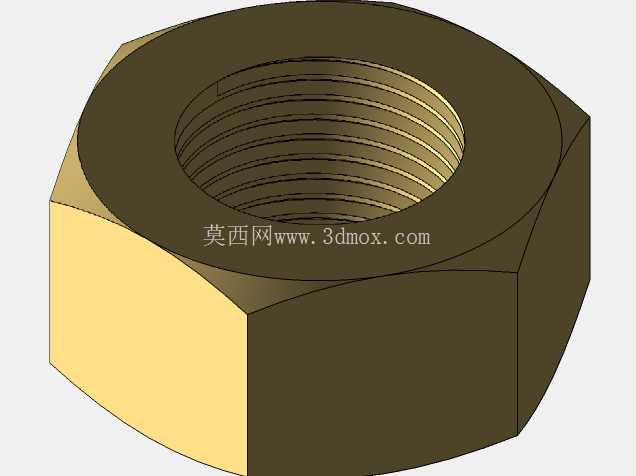

　　从实际选型角度看，这款10mm规格的膨胀螺栓，单颗在合格混凝土基层上的允许静态抗拔载荷能满足多数轻型挂载需求，比如家装中的吊柜安装、空调支架固定、卫浴挂件安装，工业场景中的电气线管支架、小型仪表箱固定、轻型风管吊点设置都能适用。需要注意的是，这类膨胀螺栓不适合在轻质砖、空心砖、加气块等强度较低的基层上直接使用，若要在这类基层使用需要配套专用的空心砖套管或者锚固胶辅助固定。建模过程中，对各个配合零件的公差做了合理预留，螺栓杆与套管的间隙控制在合理装配范围内，螺纹段采用标准公制粗牙螺纹，通用性强，现场安装时如果出现配件损坏，可以直接用同规格的标准螺母、垫圈替换，不需要专门定制配件。

　　膨胀套管的壁厚做了均衡设计，既保证胀开过程中有足够的塑性变形能力，不会因为壁厚过薄出现胀裂的问题，也不会因为壁厚过大导致需要的拧紧力矩过高，增加现场安装的劳动强度。螺栓尾部的螺纹长度预留了足够的调节余量，即使被固定件厚度有一定偏差，也能通过螺母的旋入行程调整锁紧位置，适配不同厚度的被固定件，不需要现场额外切割螺栓杆，减少现场加工的工作量。在结构细节上，膨胀套管的外表面没有做额外的防滑纹路，依靠金属胀开后与混凝土孔壁的粗糙面咬合就能提供足够的摩擦力，同时光滑的外表面在送入钻孔时阻力更小，即使钻孔内有少量残留的灰尘碎屑，也能顺利将螺栓送到孔底，不会因为碎屑卡滞导致安装不到位。
