10mm规格外膨胀套管式锚固紧固件结构

　　日常做设备机架固定、幕墙龙骨安装、户外支架挂载时，最常碰到的就是混凝土、实心砖这类硬质基层的锚固需求，这款10mm规格的外膨胀式锚固螺栓，就是针对这类实心硬质基层设计的紧固件，区别于内膨胀、化学锚栓的适用场景，它更适合中等载荷的永久性固定场景，比如车间内轻型输送线支架的墙面固定、户外监控杆的地面锚固、家装中吊柜与墙体的连接，都能用到这类结构件。

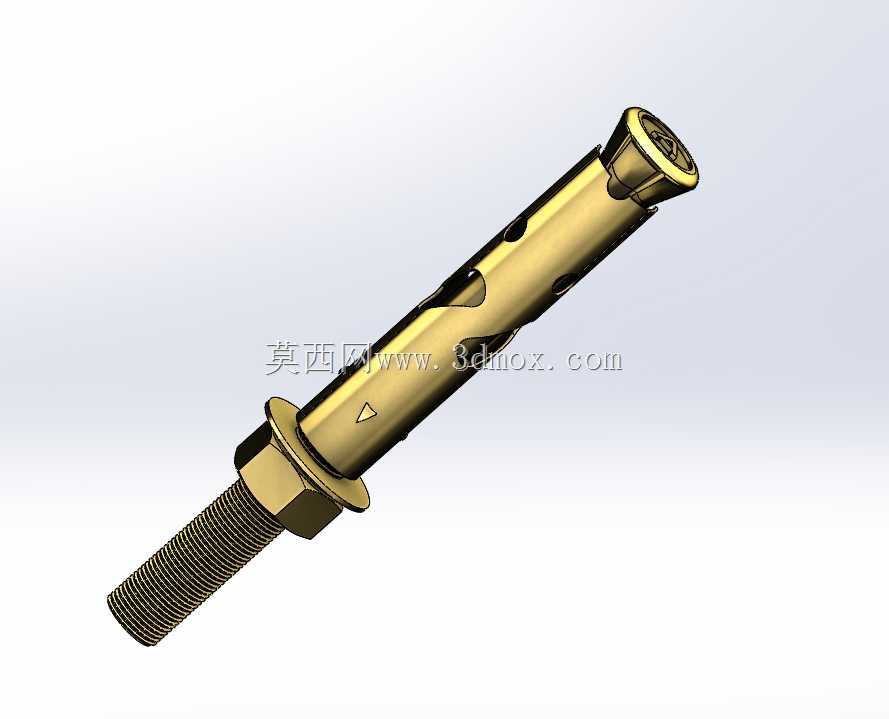

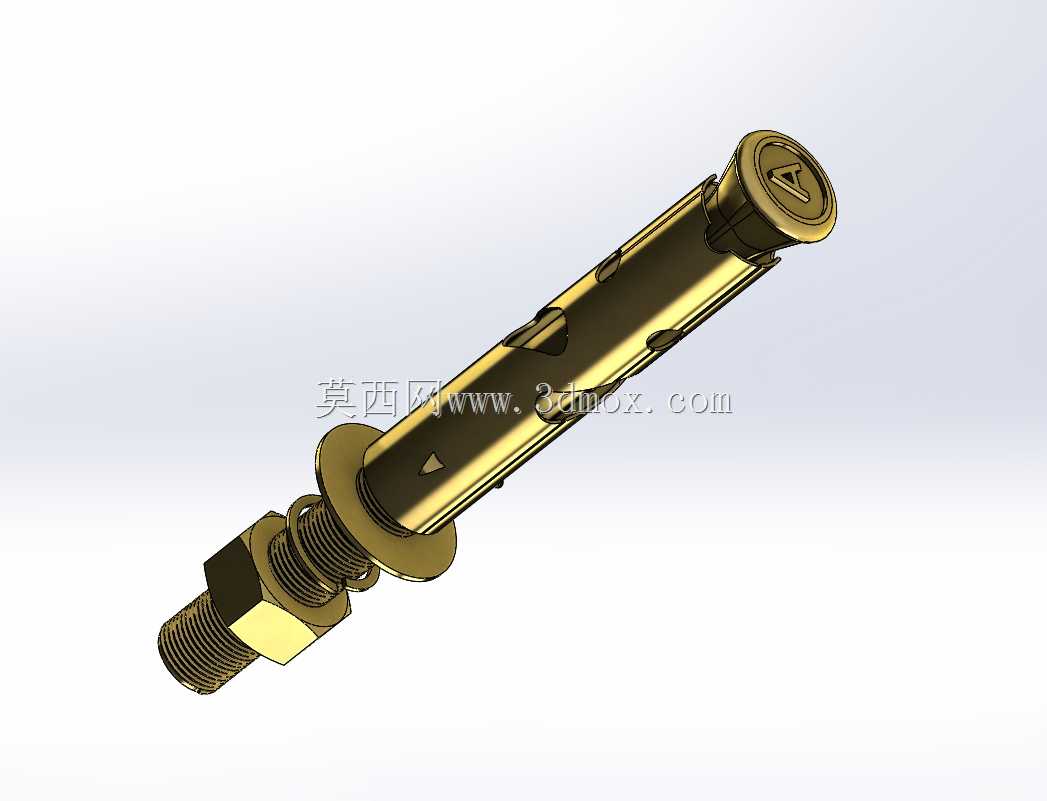

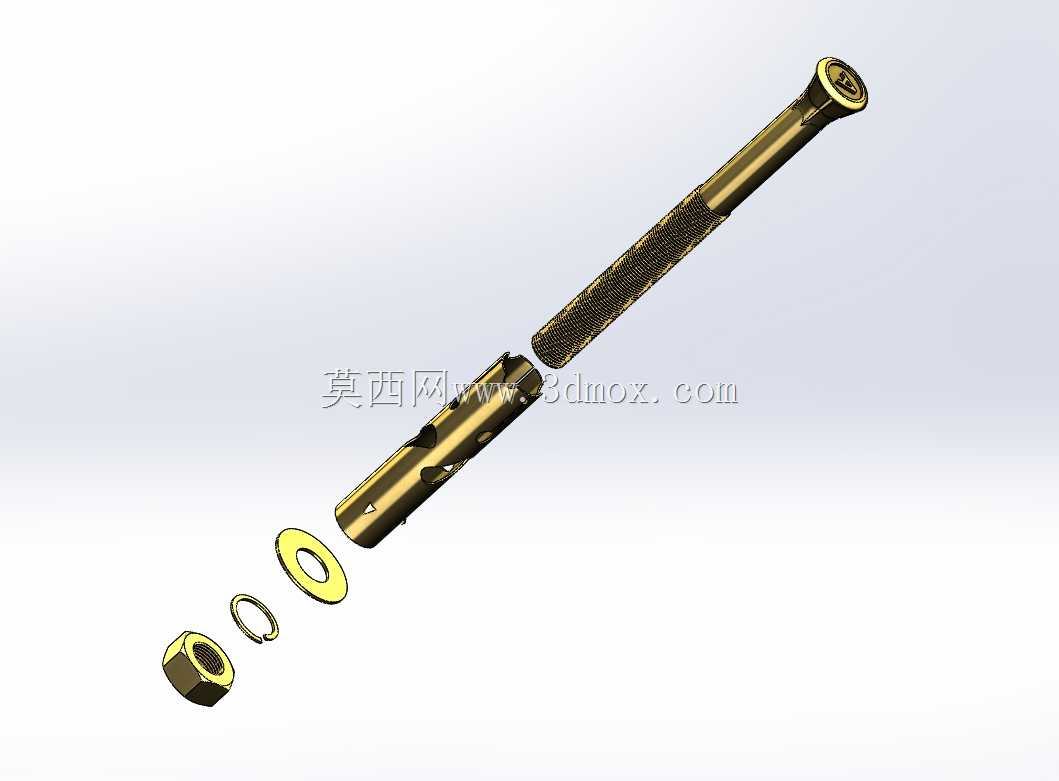

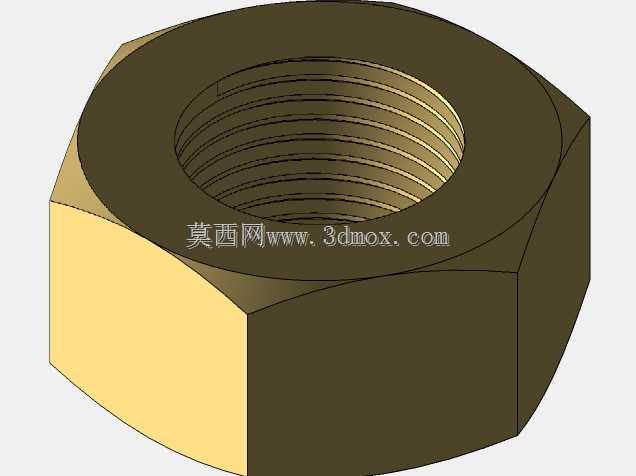

　　从结构设计逻辑来看，这款膨胀螺栓采用了经典的三件套配合结构：沉头带槽螺栓杆、开口膨胀套管、六角锁紧螺母配合平垫，其中螺栓杆的尾端做了锥度收头设计，当螺母在螺栓外端拧紧时，会拉动螺栓杆向外位移，尾端的锥面会挤入开口膨胀套管的内腔，迫使套管沿预制的开口缝向外胀开，胀开后的套管会在预制的钻孔内壁形成挤压力，同时套管外壁的防滑齿会嵌入钻孔内壁的微小凹凸面，以此形成足够的抗拔力与抗剪切力，避免固件在受载时出现滑移、拔出的问题。

　　做结构选型时首先要明确安装边界，这款10mm规格的膨胀螺栓，对应的钻孔直径需要匹配套管的外径，常规施工时需要采用12mm直径的冲击钻头进行钻孔，钻孔深度需要比螺栓整体植入深度深10mm左右，预留足够的沉渣空间，避免因为孔内积灰导致螺栓无法完全植入到位。安装时需要先将钻孔内的浮灰清理干净，再把组装好的膨胀件整体敲入钻孔内，确认套管完全没入基层表面之后，再逐步拧紧六角螺母，拧紧过程中不要一次性施加过大扭矩，避免套管提前胀死在孔口位置，导致深部无法充分胀开，影响整体锚固强度。

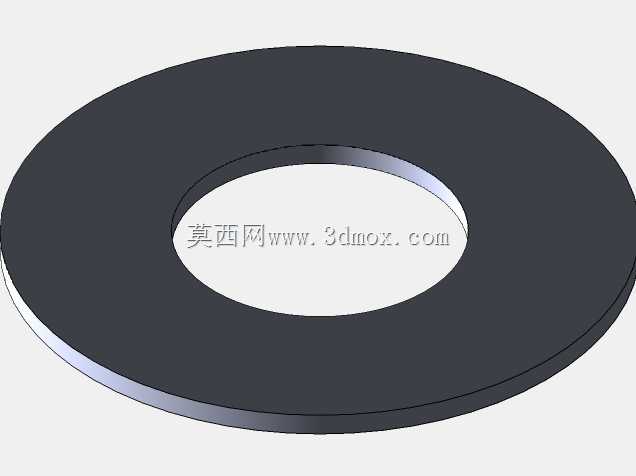

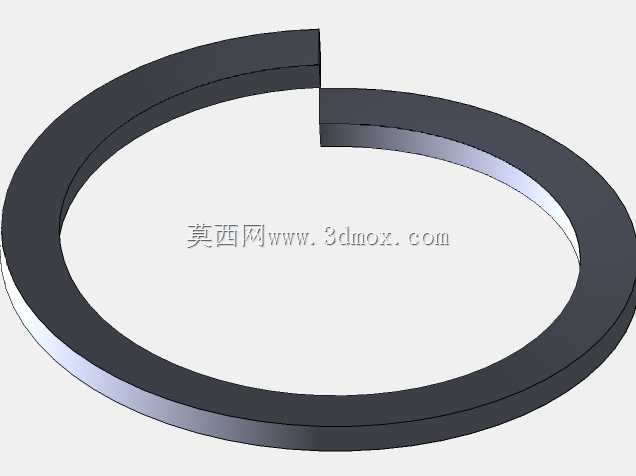

　　从功能特性来看，这款膨胀螺栓的沉头端设计了一字槽结构，当需要在狭窄空间内安装、或者螺母拧紧过程中螺栓杆跟转时，可以用一字螺丝刀抵住端头的槽位固定杆身，避免杆身随螺母转动导致胀接失效。套管上的开口采用了分段式设计，不是通长开口，这样既保证了胀开时的形变余量，又能保留套管自身的结构强度，不会在拧紧过程中出现套管断裂的问题。平垫的设计可以分散螺母对被固定件的压应力，避免软质被固定件表面被螺母压溃，同时也能起到一定的防松作用，适合有轻微振动的设备固定场景。

　　实际工程应用中需要注意，这类外膨胀螺栓仅适用于C20以上强度的实心混凝土、实心烧结砖基层，禁止在加气块、空心砖、轻质隔墙这类低强度或者中空基层上使用，这类基层无法给膨胀套管提供足够的挤压力，容易出现锚固失效的问题。如果是有防腐要求的户外场景，还需要根据使用环境选择对应的表面处理版本，常规的彩锌处理适合干燥的室内环境，户外高湿或者有腐蚀介质的场景则需要采用热镀锌或者不锈钢材质的同结构产品。

　　建模过程中需要重点关注几个配合尺寸的公差：螺栓杆锥度部分的锥角需要和套管内腔的导入角匹配，角度偏差过大会导致胀开过程中卡滞，无法完全胀开；套管的开口宽度需要控制在合理范围，开口过窄会导致胀开所需的拧紧力过大，开口过宽则会降低套管自身的结构强度，容易在胀接时出现开裂；螺栓杆的螺纹长度需要预留足够的调节余量，保证不同厚度的被固定件都能顺利压紧，不会出现螺纹长度不足导致无法拧紧的问题。
