可调式悬吊管道支撑固定构件

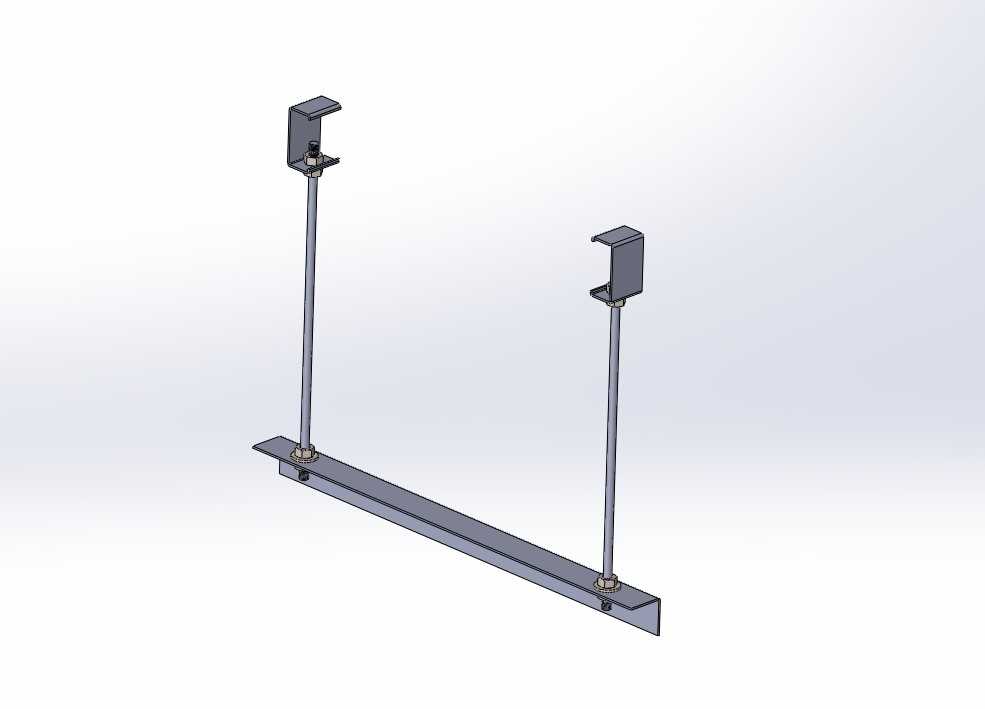

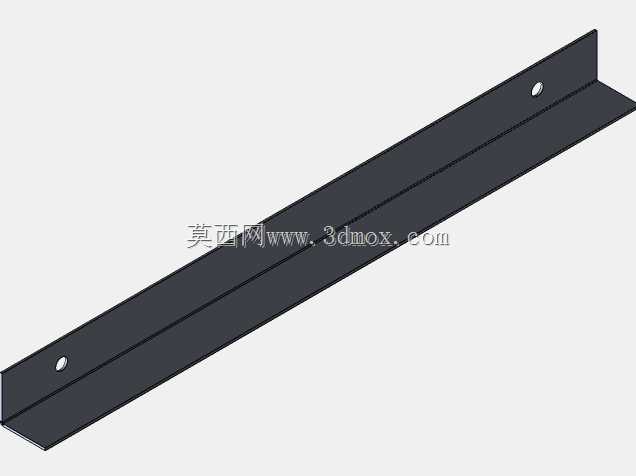

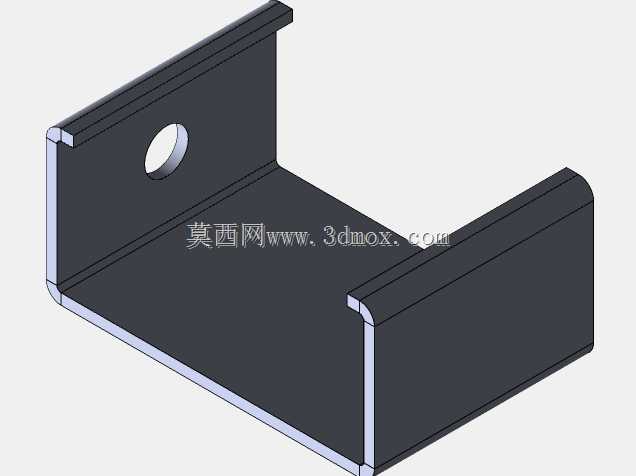

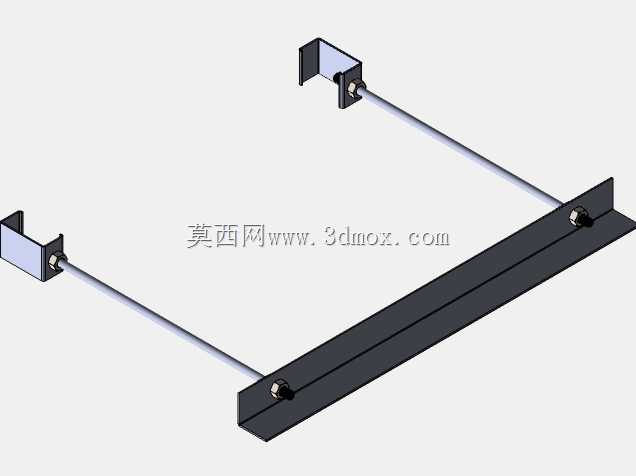

该可调式悬吊管道支撑构件，主要应用于建筑机电安装、工业厂房管路布设、商用建筑给排水及消防管线架设场景，可在顶面结构与布设管道之间形成稳定的悬吊承载连接，解决长距离水平管线铺设时的承重固定、位置校准需求，适配多规格圆形管道的架空布设作业，尤其适用于吊顶内隐蔽管线、厂房架空工艺管道的安装场景，能够有效承载管道自重及管内介质重量，避免管线长期使用出现下垂变形、接口渗漏等问题。产品整体采用分体组合式结构设计，上部为C型卡接固定座，可直接卡装在预设的顶面C型钢导轨或预埋安装梁上，无需现场大面积打孔焊接，降低安装作业的施工难度；中部为两根垂直可调支撑杆，杆身配套锁紧调节螺母，可根据管线布设的实际高度需求灵活调整悬吊长度，适配不同吊顶高度、不同安装间距的管线布设要求，调节完成后通过双螺母锁止结构实现位置固定，避免长期承重出现滑丝移位问题；下部为通长水平承载梁，梁身预留管道固定点位，可同时承载单根或多根并行管道的重量，梁体采用折弯型钢材质，在保证整体结构强度的同时降低构件自重，减少对上部安装基面的载荷压力。设计过程中重点考量了现场安装的适配性与长期使用的可靠性，上部卡座设置了防脱锁紧结构，卡入安装导轨后可通过侧边顶丝实现锁止，避免构件受管线振动影响出现滑脱；垂直支撑杆采用全螺纹结构设计，调节行程覆盖常规管线悬吊的常用高度范围，无需现场裁切杆体即可完成高度适配；下部承载梁的安装孔位采用长圆孔设计，可根据管道实际安装位置微调固定点的水平位置，抵消现场安装的尺寸误差，降低施工对位难度。从安装边界来看，上部卡座可适配常规厚度的C型钢安装导轨，垂直支撑杆的调节范围可满足多数民用及工业场景的悬吊高度需求，下部承载梁的长度可覆盖常规并行管线的布设宽度，构件整体安装完成后不会占用过多管线周边空间，适配吊顶内狭小空间的管线布设作业，所有连接点位均采用机械锁紧结构，无需现场焊接作业，既提升了安装效率，也避免焊接作业带来的防火安全隐患，同时构件表面做防锈防腐处理，可适配潮湿工况、普通室内工况等多种使用环境，长期使用不易出现锈蚀失效问题，能够为架空管线提供持续稳定的支撑固定作用。
