立式承压介质存储管路集成储罐

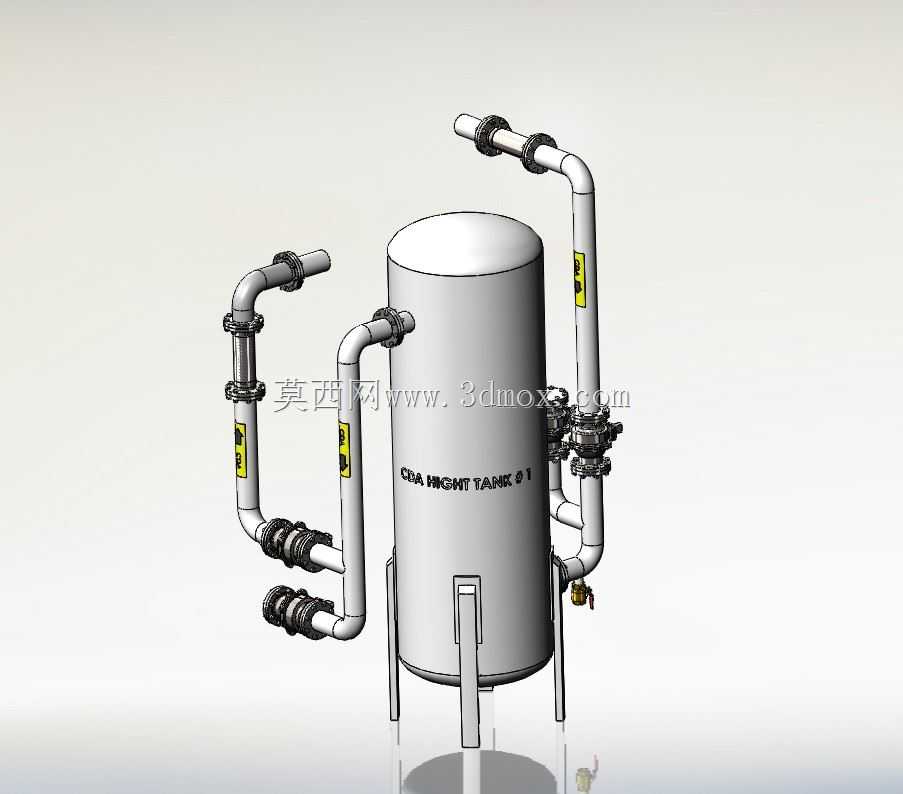

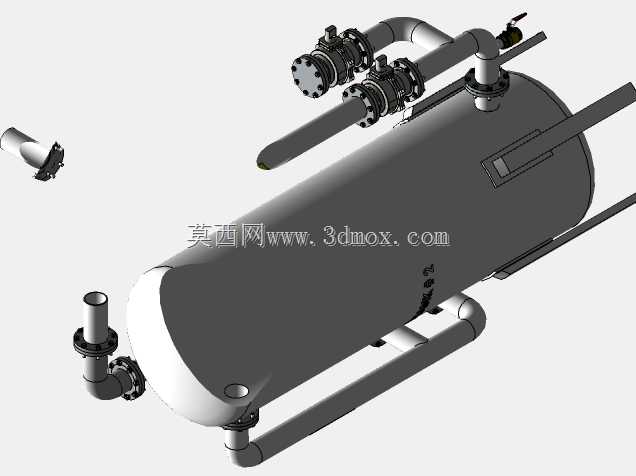

这类立式承压储罐多应用在中小型化工制程、集中供气站、流体处理工段中，作为工艺链路里的缓冲、暂存单元，承接上游来流的压力波动，稳定下游管路的介质供给压力，避免因前端泵组启停、阀门切换带来的压力冲击直接作用到后端精密设备上。罐体采用立式支腿支撑结构，三根支腿沿罐底圆周均布，支腿底部预留安装固定孔位，安装时需要匹配现场预埋的地脚螺栓位置，整体安装占地投影为圆形区域，周边需要预留至少半米的操作检修空间，方便日常巡检阀门状态、排查管路密封点。

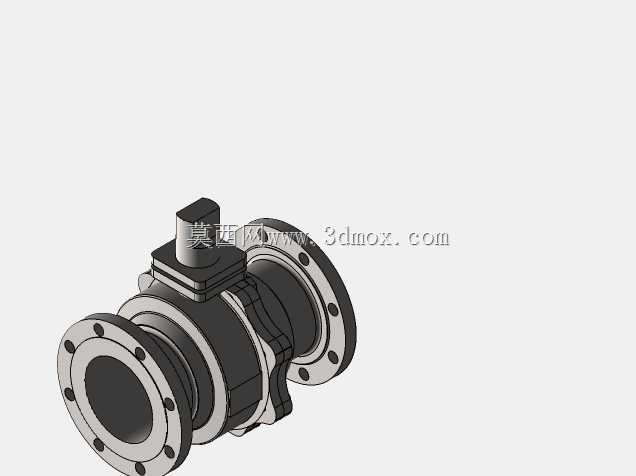

设计时优先考虑承压工况下的结构强度，罐体主体采用等径直筒搭配标准椭圆形封头的结构，相比平盖封头能更好分散内部压力带来的应力集中，筒壁厚度根据额定工作压力核算，所有开孔位置都做了补强处理，避免开孔处应力超标。外接管路采用侧部分层排布的方式，不同高度的接口分别对应介质进、出，排污、排气以及压力检测接口，避免管路交叉干涉，每段外接管路都配置了独立的截止阀，方便单路切断检修，不用排空整罐介质就能完成局部管路的维护作业。管路上的流向标识清晰标注了介质走向，能避免现场安装调试时接反管路方向。

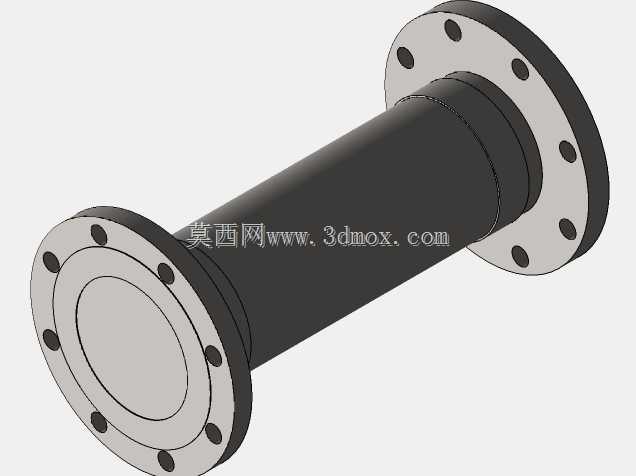

罐体侧面预留的液位检测接口可以直接适配现场的液位传感器，实时监测罐内介质存储量，底部的排污阀设置在罐体最低位置，能完全排净罐内积存的杂质与残液，避免长期运行后杂质沉积影响介质品质。所有管路连接都采用法兰对接形式，密封面选用突面结构，适配常用的非金属密封垫片，安装时只要保证法兰平行度、螺栓对角均匀预紧，就能满足中低压工况下的密封要求。整体建模时严格按照管路排布的最小安全间距做干涉检查，保证每一个阀门的操作手柄都有足够的转动空间，不会被相邻管路、罐体结构挡住操作行程，支腿的高度设计也预留了罐底排污阀的操作空间，不用额外抬高罐体就能完成排污操作。
