符合DIN5685标准全尺寸焊接环链结构

在起重吊装、物料输送、户外防护、船舶系泊等诸多工业场景中，焊接环链都是承担载荷传递、构件连接功能的核心基础零件，这类环链的性能直接关系到整套设备的运行可靠性与作业安全。本次设计的焊接环链严格遵循DIN 5685标准要求，覆盖全系列尺寸规格，可适配不同载荷等级、不同安装空间的使用需求，设计过程中充分考虑了实际工况下的受力特性与安装边界，能够满足多场景的工程应用要求。

从实际用途来看，这类焊接环链的应用场景覆盖极广：在起重作业场景中，可作为手拉葫芦、电动葫芦的承重牵引构件，搭配吊钩、吊环完成重型工件的吊装移位；在连续输送设备中，可作为刮板输送机、斗式提升机的牵引构件，带动料斗或刮板完成散料的垂直或倾斜输送；在户外防护场景中，可作为河道护栏、厂区隔离栏的连接构件，承受横向冲击载荷；在船舶码头场景中，可作为货物系固、锚链配套的连接件，耐受潮湿盐雾环境下的长期载荷。不同应用场景对环链的尺寸、破断拉力、延伸率都有差异化要求，因此本次设计采用系列化参数化的建模思路，将环链的线径、节距、内长、内宽等核心尺寸关联到设计表中，设计人员可直接通过修改参数调用对应尺寸的环链模型，无需重复建模，大幅提升选型与设计效率。

从产品功能特性来看，焊接环链的核心性能要求是载荷均匀传递、抗冲击、耐磨损。设计过程中，每个链环的对接焊缝位置都做了平滑过渡处理，避免焊缝处出现应力集中点，防止长期受载下焊缝位置出现裂纹扩展。链环的弯曲段采用等曲率圆弧设计，链环之间的铰接间隙控制在合理范围，既保证相邻链环可以灵活转动，适配不同的牵引角度，又避免间隙过大导致运行过程中出现卡滞、冲击磨损。链环的直段部分与弯曲段的过渡位置做了圆角优化，减少热处理过程中的应力残留，同时降低使用过程中与配套链轮、护板接触时的磨损速率。

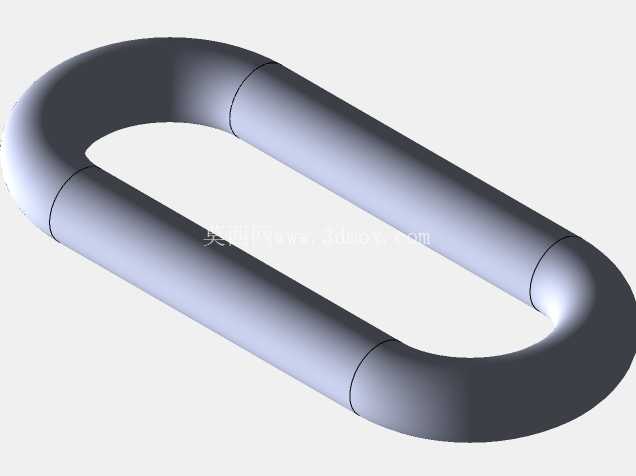

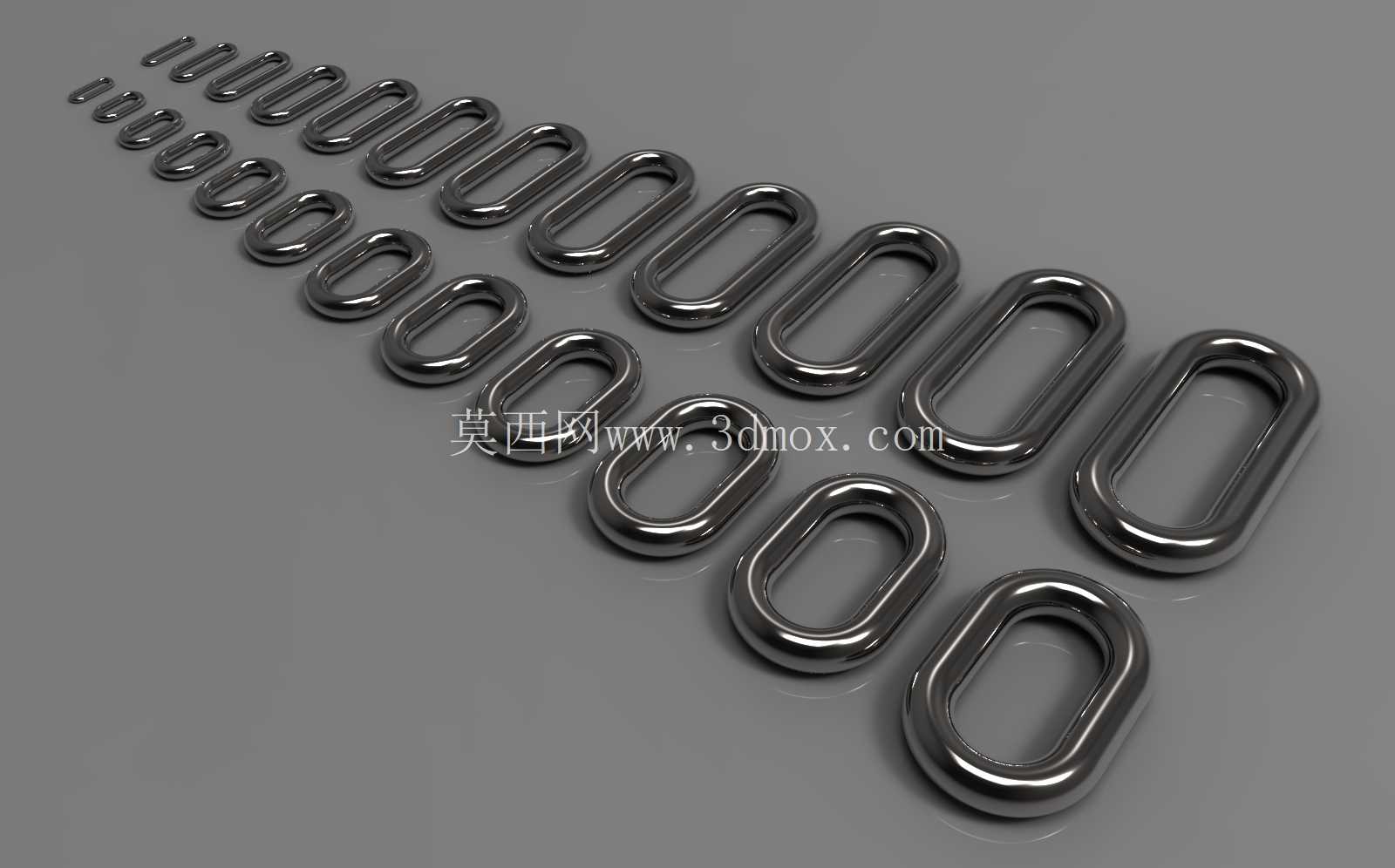

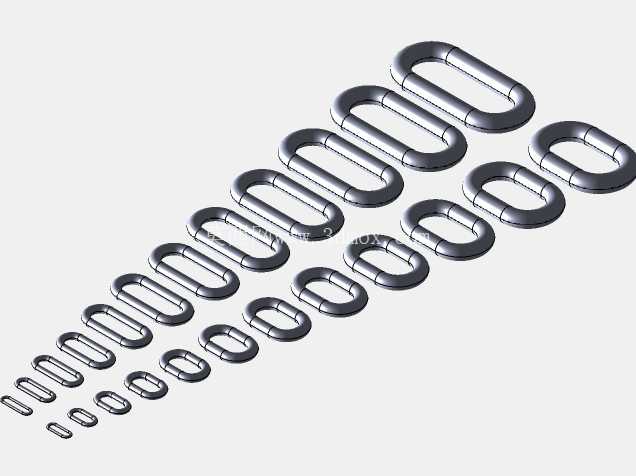

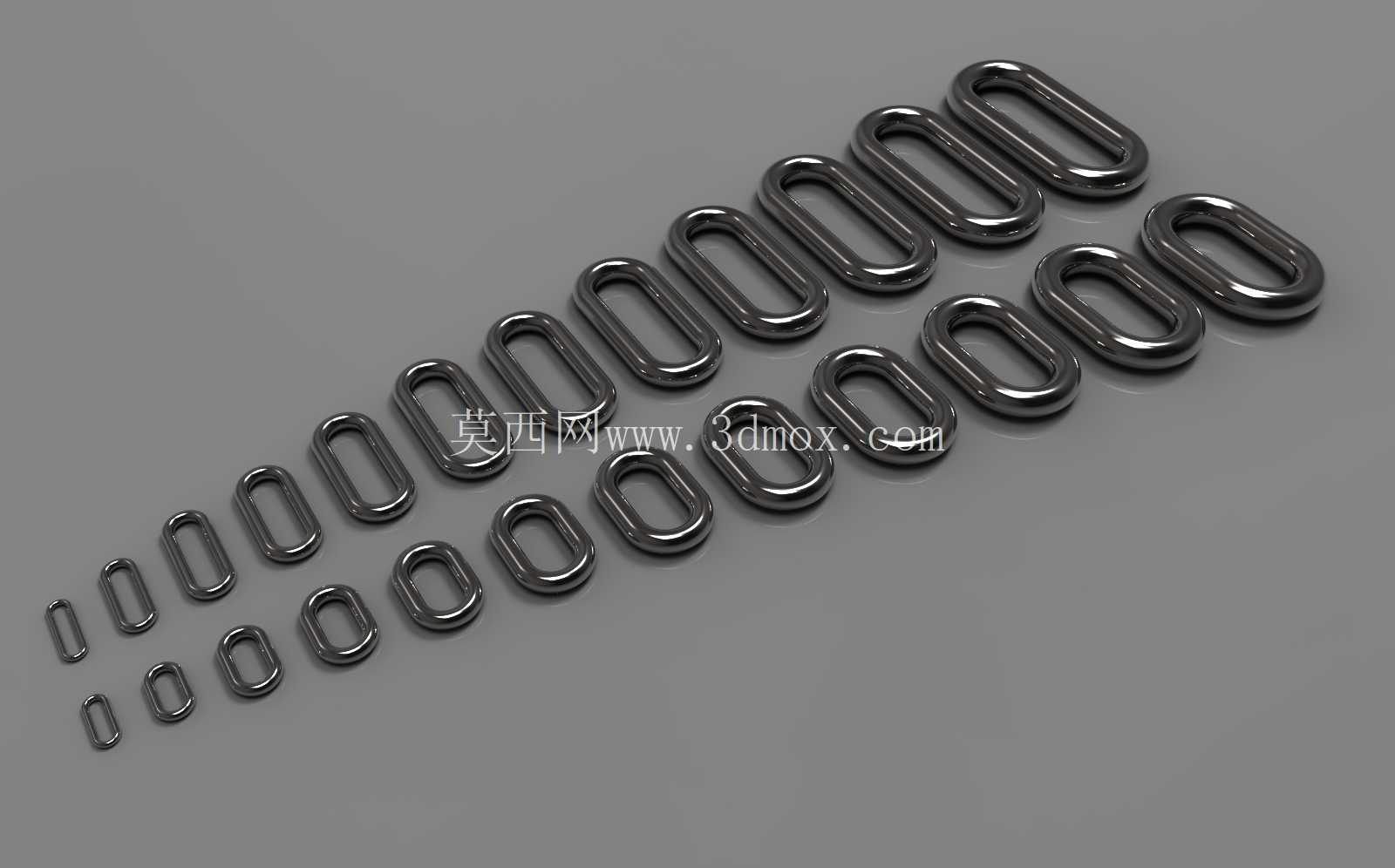

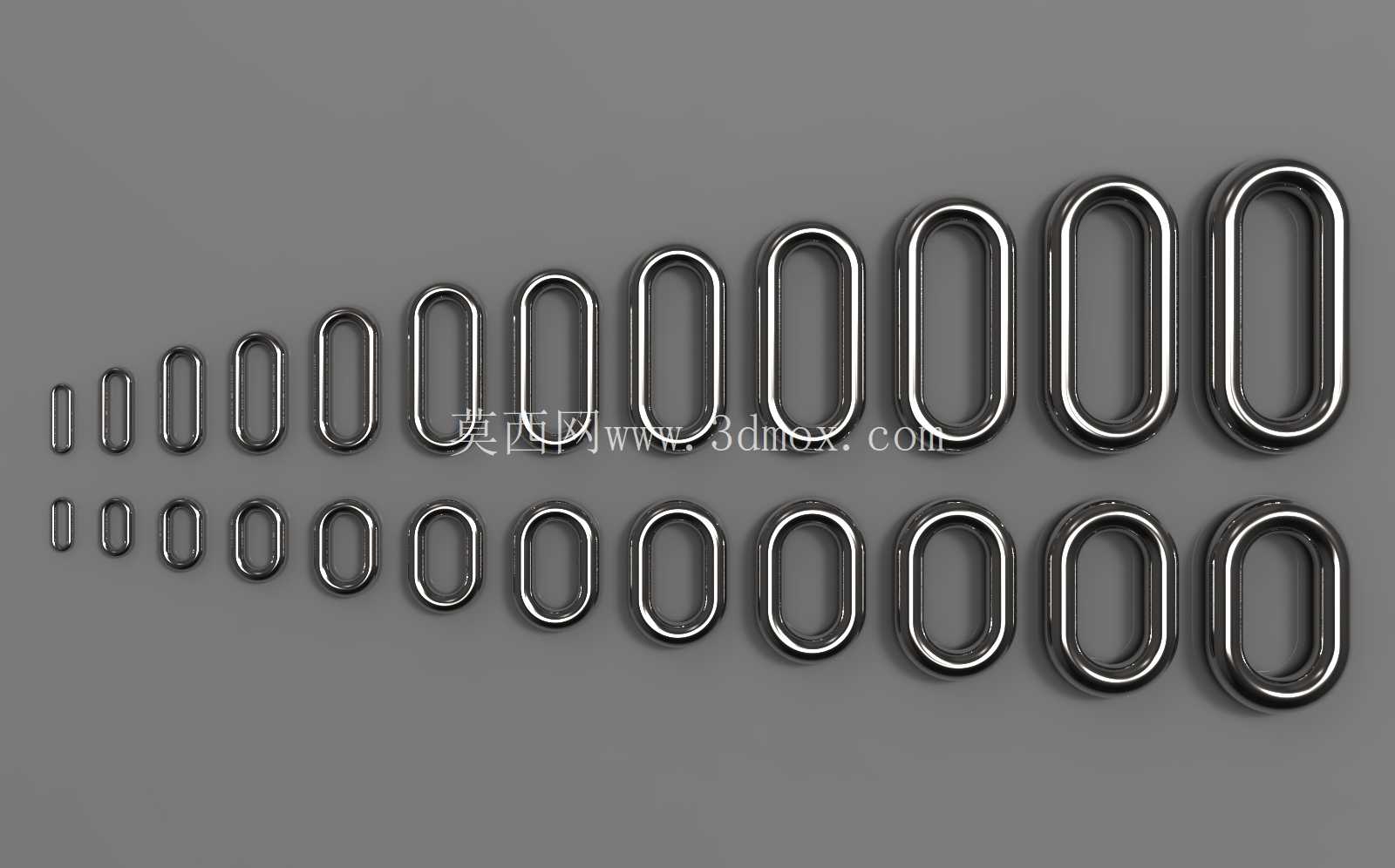

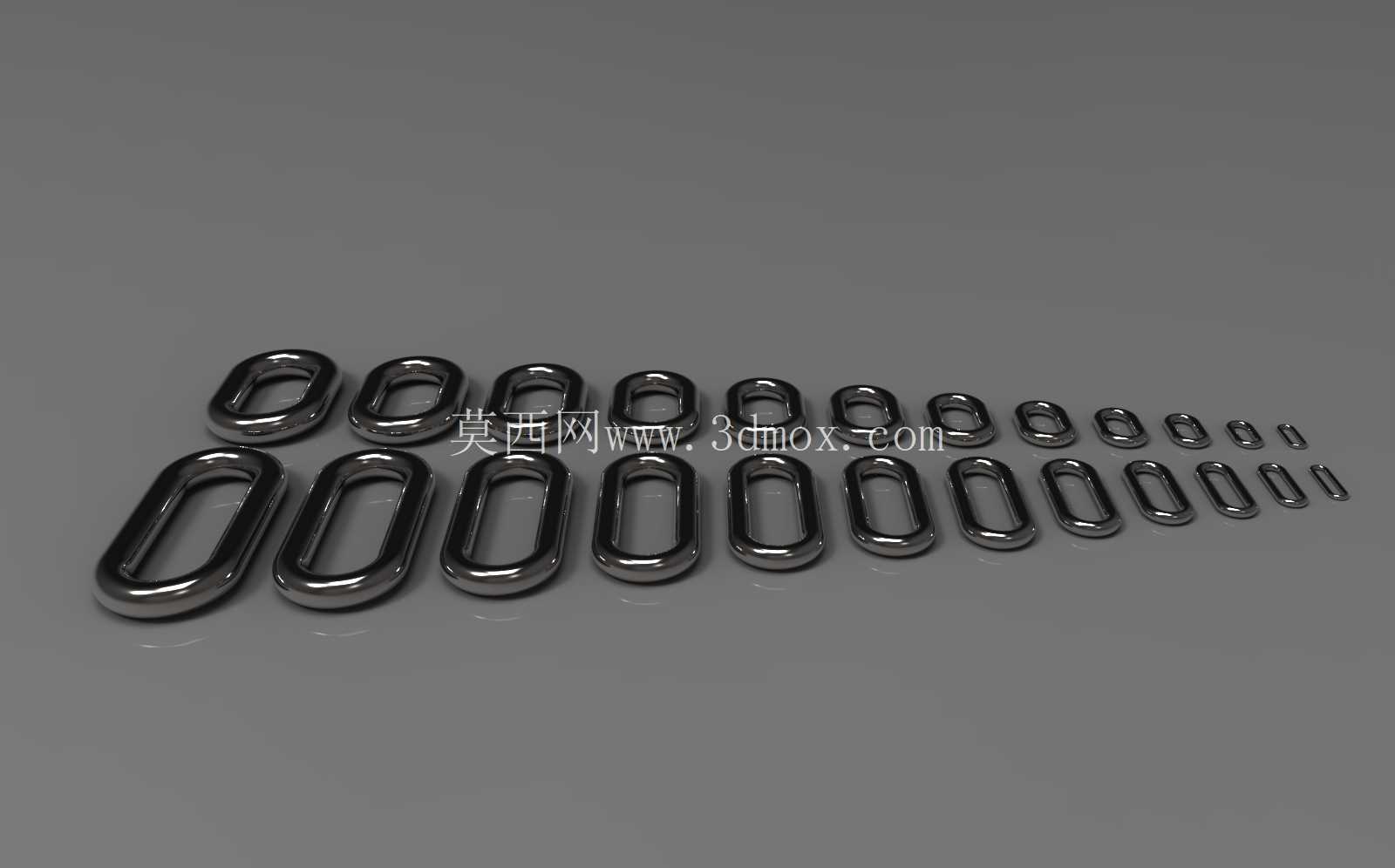

从设计思路层面，首先明确DIN 5685标准中各规格环链的尺寸公差要求，所有链环的尺寸参数均严格对应标准中的规定值，保证模型与实际量产零件的尺寸一致性，方便后续做装配干涉检查、载荷仿真分析。建模过程中先完成单个链环的参数化建模，将线径、链环内长、内宽设置为可变参数，再通过阵列、配合约束完成整链的装配，相邻链环之间保留合理的转动自由度，还原实际使用中链环的铰接状态。考虑到不同场景下的安装边界，设计表中覆盖了从轻型到重型的全系列尺寸，小规格环链可用于轻型吊装、防护栏连接，大规格环链可用于重型起重、矿山输送场景，设计人员可根据实际安装空间、额定载荷要求直接选取对应规格，无需额外调整尺寸。

从外形尺寸与安装边界来看，每个规格的环链都明确了单环的外轮廓尺寸、整链的最小弯曲半径，方便设计人员在做设备整体布局时预留足够的安装空间。比如在配套链轮使用时，链环的节距与链轮的齿距完全匹配，保证啮合过程平稳，避免出现跳齿、卡链问题；在作为吊链使用时，链环的内宽尺寸满足吊钩、卸扣的装配要求，不需要额外加工适配构件。环链的端部连接结构也做了适配设计，可直接搭配标准卸扣、吊环螺栓完成端部固定，不需要额外做定制化连接件，降低现场安装的复杂度。

在实际工程应用中，这类标准化的焊接环链模型可直接用于设备的装配仿真，提前检查链环与周边护板、导向轮、机架的间隙是否合理，避免实际装配时出现干涉问题。同时参数化的模型可直接导入有限元分析软件，对不同载荷下的链环应力分布、变形量做仿真验证，根据仿真结果调整对应规格的选型，保证整套机构的安全系数满足工况要求。相比非标准的自制链环，符合DIN标准的焊接环链具备更好的互换性，后期维护更换时可直接采购同规格标准件，减少设备停机维护的时间成本。
