2.2kW220V方形风冷雕刻机主轴电机结构

做木工雕刻、广告亚克力切割设备的结构设计时，主轴选型永远是绕不开的核心环节，这款2.2kW220V规格的方形风冷主轴，是目前中小幅面数控雕刻设备里应用占比极高的动力单元。先从实际安装场景说，这类主轴大多采用卧式法兰安装的固定方式，底部带一体化铣削成型的安装基准面，四个沉头固定孔的孔位公差控制在±0.02mm范围内，安装时不需要额外做适配转接板，直接对齐设备滑枕的安装面拧紧紧固件即可，能有效减少装配累积误差，避免主轴运行时出现同轴度偏差带来的震刀问题。

从功能特性来看，这款主轴额定转速覆盖0-18000rpm区间，采用220V单相供电，不需要额外配置三相变频电源，对小型加工门店、个人DIY设备的适配性更强，风冷散热结构省去了水冷系统的管路、水泵、冷却水箱等配套部件，整体设备的集成度更高，也避免了低温环境下冷却液冻结堵塞管路的问题，日常维护只需要定期清理散热风道的木屑、塑料碎屑即可，维护成本远低于同功率水冷主轴。

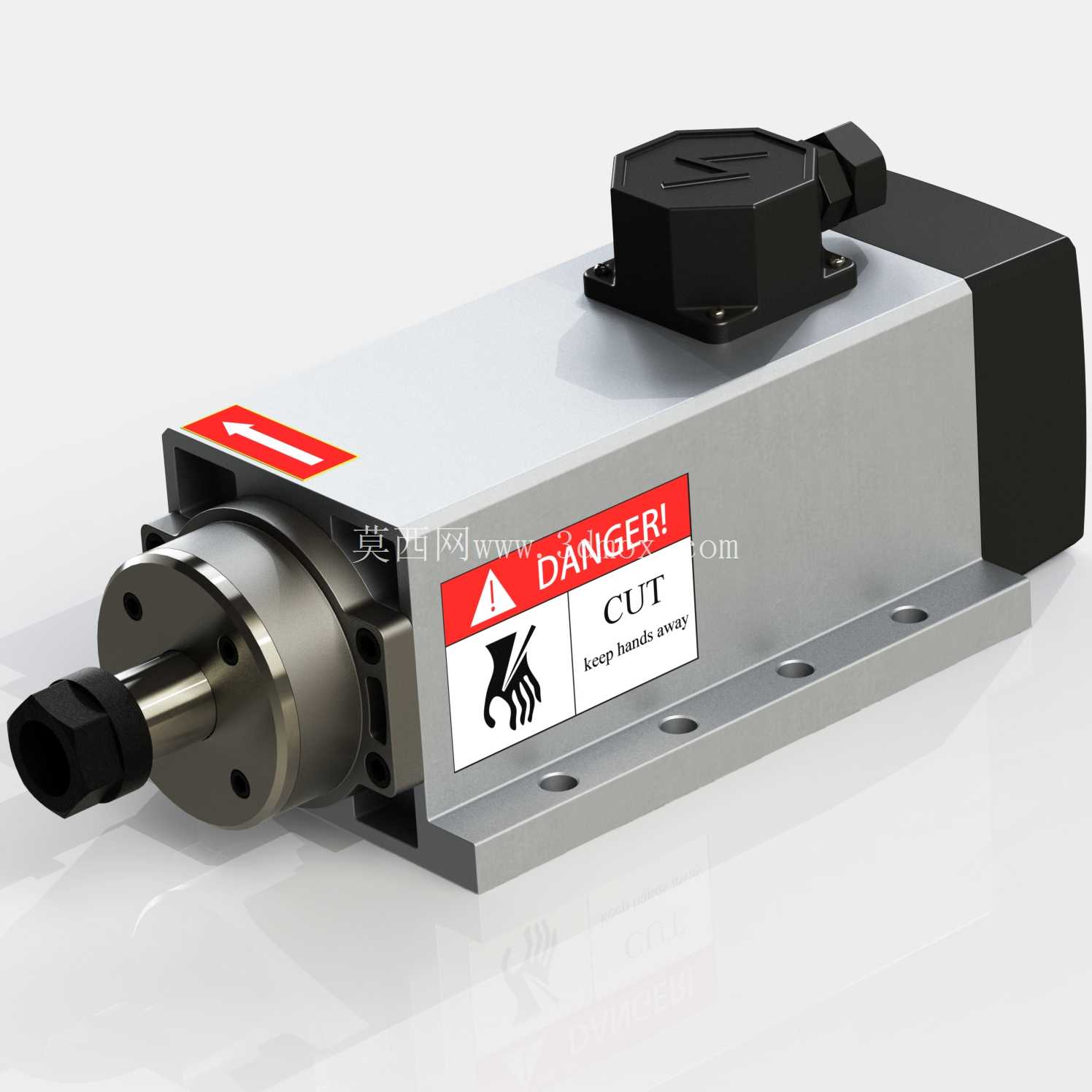

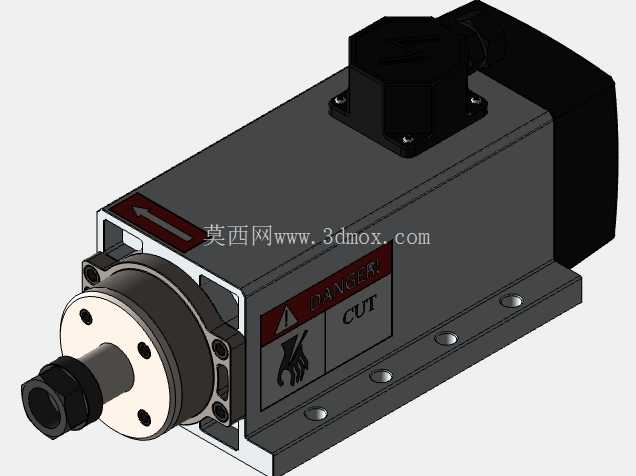

设计思路上，这款模型做了非常贴合实际工程应用的简化处理，整体作为单个实体零件建模，没有拆分轴承、转子、定子绕组等内部不可见结构，结构工程师在做整机装配时，可以直接调用这个模型做干涉检查、安装空间预留，不需要处理大量零散的内部零件约束，能大幅缩短整机设计的装配效率。建模时特意保留了外部的接线盒、警示标识、轴头ER夹头结构、散热筋等关键外部特征，这些特征在做设备外围防护设计、走线布局、刀具干涉检查时都是必须参考的结构要素，不会因为模型简化影响设计判断。

实际选型时需要注意安装边界尺寸，这款主轴的方形主体截面尺寸为100mm*100mm，轴向总长度不含轴头伸出部分为220mm，轴头伸出端长度为45mm，配套ER20规格夹头，最大夹持刀具直径为13mm，设计滑枕安装位时，需要预留至少15mm的周边散热空间，不能将主轴主体完全包裹在封闭防护壳内，否则会阻断风冷风道，导致主轴运行时过热烧损。接线盒位于主轴主体顶部，高度为35mm，设计Z轴行程限位时，要把接线盒的高度尺寸算入安全行程范围内，避免Z轴抬刀时接线盒碰撞设备横梁。

从应用场景延伸，这款主轴除了常规的木工雕刻、广告板材切割，还可以适配小型数控铣床做软金属、工程塑料的轻切削加工，运行时的动平衡等级达到G2.5级，满转速运行时的端面跳动控制在0.01mm以内，能满足大部分常规加工的精度要求。模型的轴头部分还原了锁紧螺母、防尘密封圈的结构，在做刀具安装仿真、防护罩密封结构设计时，可以直接参考这些结构的尺寸，不需要额外测绘实物。另外主轴侧面的转向标识、危险警示标识的位置也做了1:1还原，在做设备操作安全标识布局时，可以直接对齐这些标识的位置做整机的警示标识排布，符合机械设备安全设计的规范要求。

很多刚接触设备设计的工程师容易忽略主轴的出线方向，这款模型的接线盒出线口朝向主轴尾部，设计走线拖链时，要将线缆固定在主轴尾部的安装支架上，避免Z轴上下运动时线缆弯折磨损，同时要预留足够的线缆弯曲半径，不能让线缆在运动过程中与主轴散热筋产生摩擦。底部安装面的平面度在建模时也做了写实处理，基准面的粗糙度要求为Ra1.6，安装时不需要额外刮研，只要清理干净安装面的杂物、毛刺，就能保证主轴的安装垂直度，减少刀具加工时的锥度误差。
