杠杆式三丰千分表精密测量结构

在机加工现场的工序检测环节，这类杠杆式千分表的出镜率远高于直杆式百分表，尤其是在窄腔、深槽、工件侧面形位公差检测场景下，其侧出的测头结构可以避开大部分装夹夹具的干涉，完成普通量具无法触及的位置测量。日常使用中，它常被配合磁性表座固定在机床床身、工装台架上，用于工件装夹找正、圆跳动检测、平面度误差比对、轴向窜动量测量，也会被集成到自动化检测工位的治具上，作为位移反馈元件完成批量零件的尺寸分选。

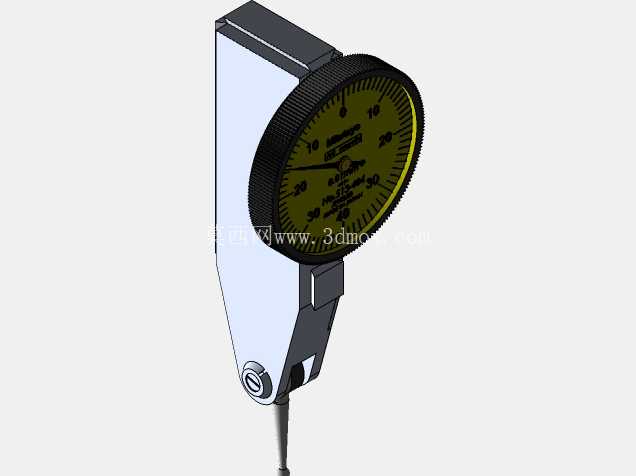

从结构设计逻辑来看，这款千分表采用杠杆传动放大原理，测端接触工件产生的微小位移，通过内部杠杆臂的传动比放大后，带动表盘指针回转，相比齿轮传动的直杆量表，杠杆结构的测头活动角度更大，允许测头以倾斜角度接触被测面，不需要严格保证测杆与被测面垂直，降低了现场装夹调整的难度。表圈采用滚花防滑设计，方便检测人员单手转动表盘完成零位校准，表盘采用黄底黑字的高对比度刻度，分度值为0.01mm，量程覆盖0-0.8mm的常规检测需求，指针末端做了尖窄处理，对齐刻度时可以减少视差带来的读数误差。

安装边界方面，表体主体采用狭长的楔形结构，整体厚度控制在15mm以内，可以伸入宽度20mm以上的窄槽内部完成测量，表体背部预留有标准φ8mm的夹持杆接口，兼容市面上绝大多数通用表座的夹持孔位，不需要额外制作转接件。测头采用硬质合金材质，接触端为球面设计，长期接触钢件、铝件表面不易产生磨损，测头的回转支点采用微型轴承结构，回程间隙控制在0.002mm以内，保证正反向测量时的示值稳定性，不会因为测头换向产生明显的空程误差。

实际建模过程中，需要重点关注传动杠杆的回转中心与表盘齿轮中心的位置度关系，传动比的误差会直接导致示值偏差，建模时需要严格按照杠杆臂长比做参数化关联，保证指针回转角度与测头位移量的线性对应。表蒙采用透明PC材质的薄壳结构，与表圈的配合采用卡扣式连接，不需要额外打胶固定，方便后期拆卸维护表盘内部结构。表体的握持面做了细微的防滑纹理处理，虽然日常使用中大多通过表座固定，但手持移动表具时可以减少滑落风险。

在车间实际使用场景里，这类千分表的测量力被控制在0.2N以内，不会因为测头压力过大导致薄壁工件产生弹性变形，影响测量结果的准确性，尤其是检测0.5mm以下的薄铝件、铜件时，低测量力的优势非常明显。测杆部分做了发黑防锈处理，长期在切削液喷淋的加工环境中使用也不易产生锈蚀，保证测杆回转的灵活性。表盘下方设置有公差指针，可以根据工件的上下公差范围提前设定标记，检测时不需要反复比对数值，直接观察指针是否落在两个公差标记之间即可快速判断零件是否合格，大幅提升批量检测的效率。
