条式高精度气泡水平测量器具结构设计

　　在设备安装调试、机床水平校准、工装夹具找正、精密构件装配等现场作业场景里，条式气泡水平仪是一线装配钳工、设备运维人员、结构调试工程师手边离不开的基础测量器具，这款条式水平仪的结构设计完全围绕现场实操的使用需求展开，没有多余的装饰性结构，所有几何特征都服务于测量精度与操作便利性。从实际使用的场景出发，水平仪的底座采用长条形矩形截面结构，底面为经过精密加工的平直基准面，两个端面预留的沉头安装孔，既可以在需要长期固定监测的场景下通过螺栓将水平仪锁紧在被测构件表面，避免手持测量带来的滑动误差，也能适配不同规格的安装支架，满足垂直面、倾斜面等特殊安装面的水平度监测需求。

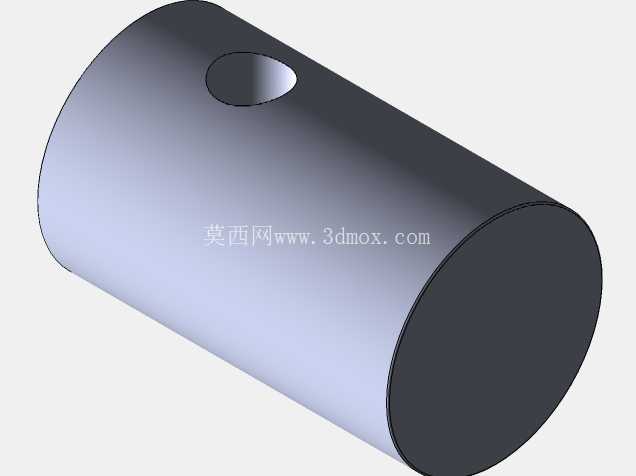

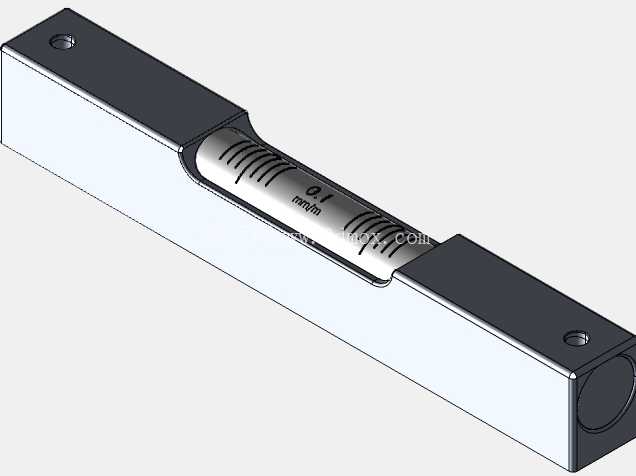

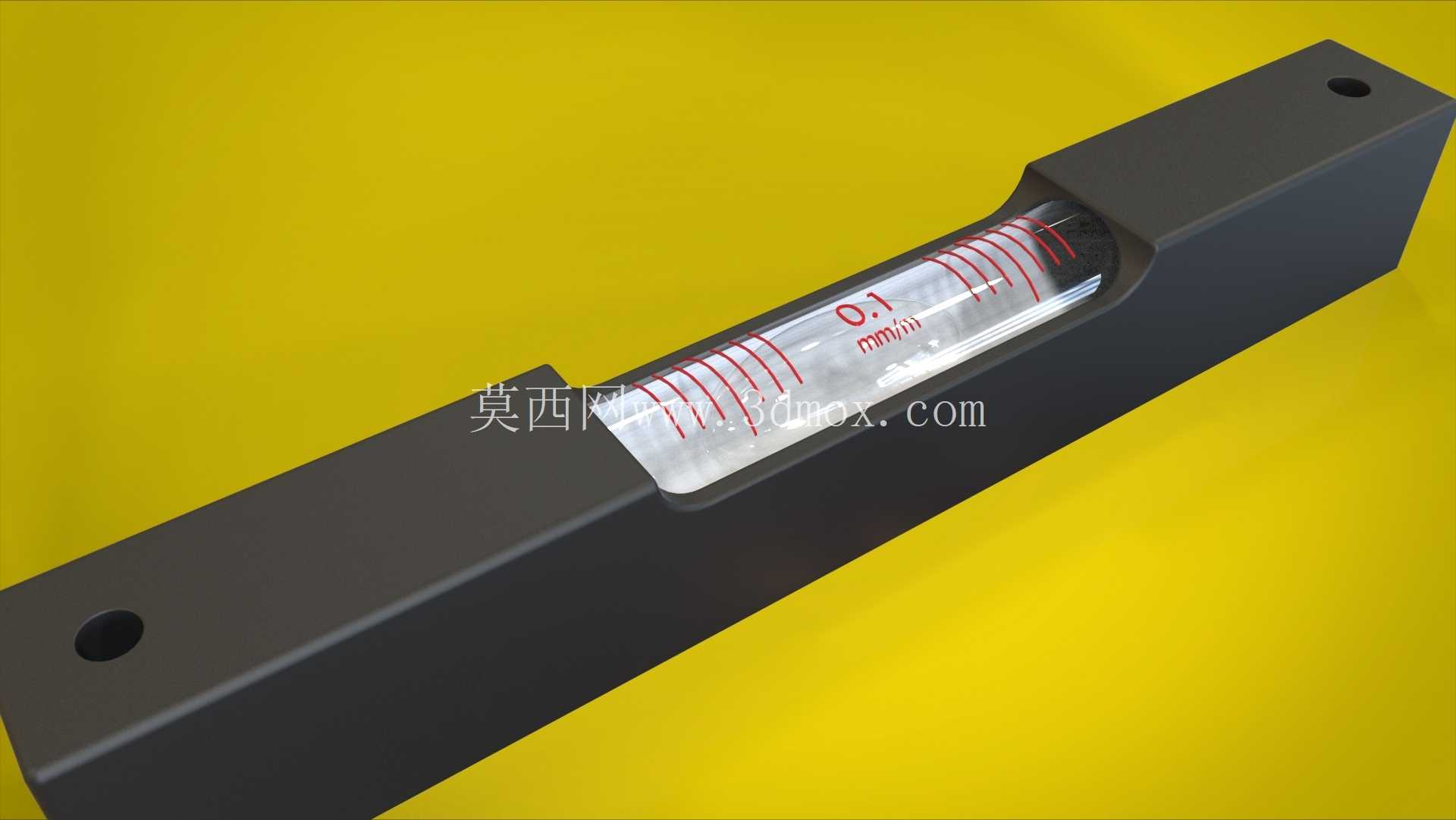

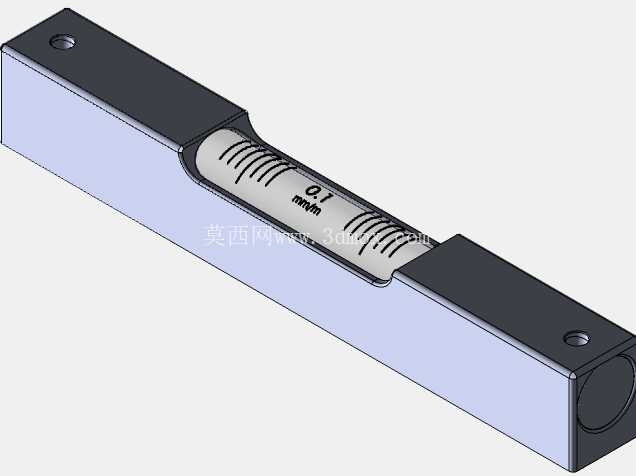

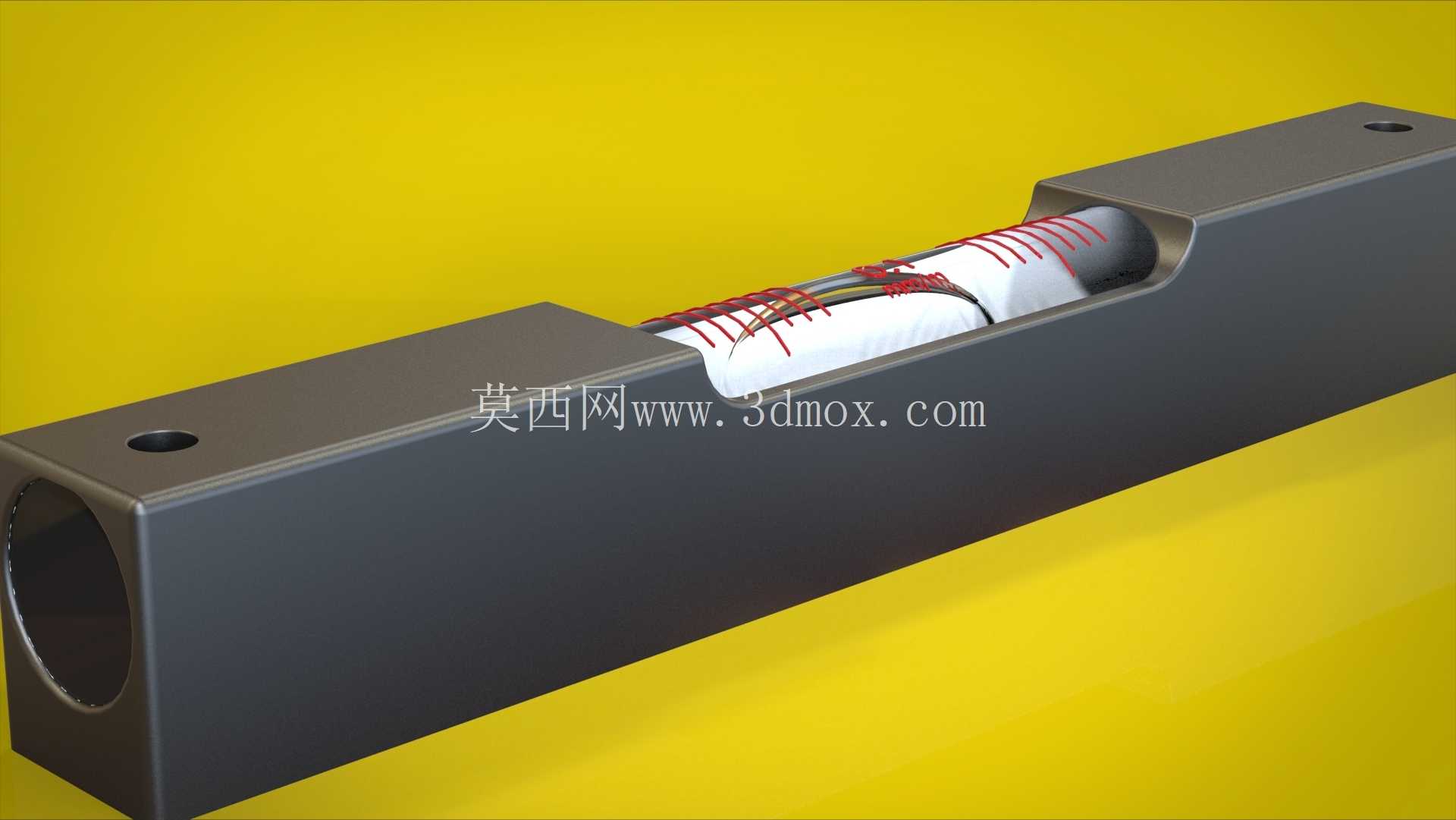

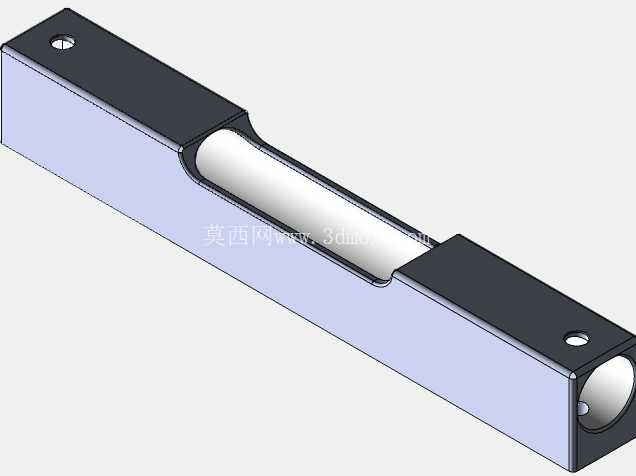

　　底座的长度设计充分考虑了测量基准的跨距要求，足够的基准面长度可以有效规避被测表面局部微观不平带来的测量误差，让气泡的偏移量能够真实反映被测面整体的倾斜程度，在机床导轨直线度校准、大型设备底座安装调平这类需要长基准测量的场景下，这种长条形底座的测量稳定性远优于短基准的小型水平尺。水准泡组件嵌装在底座中部的下沉式安装槽内，这种内嵌式的结构设计一方面可以对玻璃水准泡形成可靠的机械防护，避免现场作业时工具磕碰、工件掉落砸损水准泡，另一方面下沉的安装位可以让水准泡的观察面与底座上表面保持合适的高度差，操作人员蹲姿或俯身观察刻度时视线能够自然垂直于水准泡刻度面，减少视差带来的读数误差。水准泡表面的刻度线采用等间距排布，分度值对应0.1mm/m的测量精度，能够满足绝大多数工业现场的安装精度要求，不管是普通生产设备的粗调平，还是精密机床的精找正，这个精度等级都能覆盖对应的测量需求。水准泡与底座的装配结构设计预留了微调空间，在生产装配阶段可以通过调整水准泡的安装角度完成零点校准，确保水平仪放置在绝对水平的基准面上时气泡能够精准居中，同时装配结构采用防松设计，校准完成后可以通过锁紧结构固定水准泡位置，避免长期使用过程中受振动、温度变化影响出现零点漂移，保证测量结果的可靠性。

　　底座的边角位置做了小尺寸的倒角处理，既可以避免搬运、使用过程中尖锐边角划伤操作人员，也能减少底座边角与被测表面的磕碰，保护基准面的平面度不受损伤，毕竟作为接触式测量器具，基准面的平面度直接决定了测量结果的准确性，长期使用过程中基准面的磕碰划伤是造成测量误差超差的主要原因之一。从安装边界来看，这款水平仪的整体外形为规整的长方体结构，没有外凸的异形结构，在狭窄空间内使用时可以顺利伸入设备底座与地面之间的间隙、工装夹具的安装缝隙内完成测量，不会因为结构干涉导致无法放置到目标测量位置。水准泡的透明视窗采用高透光的耐磨材料制作，长期擦拭、接触油污粉尘也不会轻易出现磨花、透明度下降的问题，适合车间复杂工况下的长期使用。在实际功能设计上，这款水平仪除了完成常规的水平度测量，还可以通过配合不同角度的标准块完成小角度倾斜面的倾角测量，在钣金构件调平、焊接工装找正、自动化设备输送线水平调试等场景下，都能快速给出直观的倾斜反馈，不需要复杂的读数换算，操作人员只需要观察气泡相对于刻度线的偏移位置，就能判断被测面的倾斜方向与倾斜程度，调整过程中可以实时观察气泡移动状态，大幅提升调平作业的效率。

　　不同于电子水平仪需要供电、对使用环境温湿度要求较高的特点，这种纯机械结构的气泡水平仪没有电路元件，耐油污、耐振动、耐环境温度变化的能力更强，在铸造车间、焊接现场、户外设备安装这类恶劣工况下也能稳定工作，不会因为现场的粉尘、飞溅、温度波动出现测量失效的问题，是工业现场可靠性极高的基础测量工具。整个模型的结构细节完全还原了实物的装配关系，从底座的安装孔位、水准泡的安装槽结构到刻度线的排布位置，都严格按照实物的尺寸比例建模，能够直接用于测量工具类的教学演示、工装设计参考、虚拟装配场景下的工具模型调用，也可以作为钳工技能培训、设备安装调试仿真的配套模型使用，帮助相关从业者直观理解条式水平仪的结构组成与工作原理。
