工业级机械式游标卡尺高精度测量工具

在机械加工车间的日常作业场景里，游标卡尺是每一位操作工人、质检人员随身配备的基础测量器具，从毛坯件的初检到精加工工序的尺寸复核，从工装夹具的装配调试到设备维修时的零件尺寸核对，都离不开这类接触式测量工具的支撑。这款机械式游标卡尺采用经典的滑动式结构设计，没有电子元器件的加持，完全依靠机械结构的配合实现尺寸读取，在车间多油污、多切削液、存在轻微振动的复杂工况下，相比数显卡尺有着更强的环境适应性，不会因为电池亏电、电路受潮出现读数异常，哪怕是在没有电源的野外维修现场，也能随时取出完成测量作业。

从功能设计层面来看，这款卡尺同时覆盖了四类常规测量需求：尺身端部的内测量爪可以完成孔径、槽宽、内孔间距等内尺寸的测量，外测量爪负责工件外径、长度、厚度等外尺寸的检测，尺身尾部的深度测量杆可以伸入盲孔、台阶槽内完成深度尺寸的读取，部分场景下还可以配合测量爪的端面完成台阶高度差的检测，一把量具就能覆盖金工岗位绝大多数常规尺寸检测需求，不需要频繁更换不同类型的测量器具，能有效减少工序间的辅助作业时间。

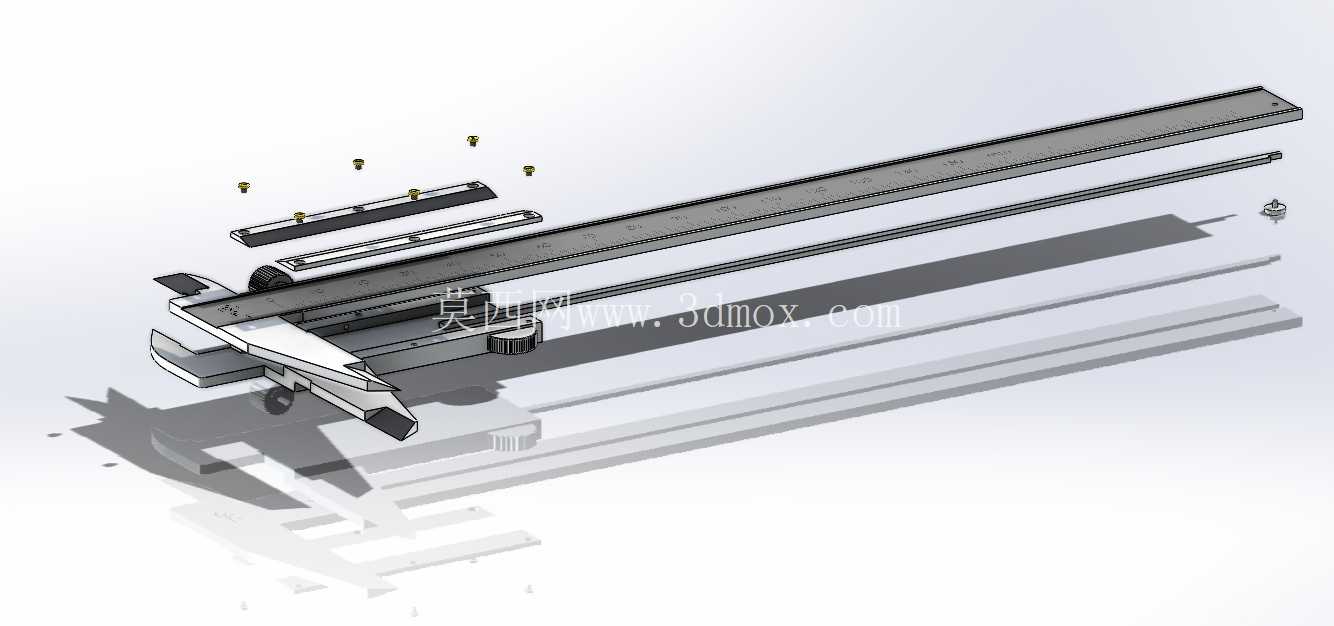

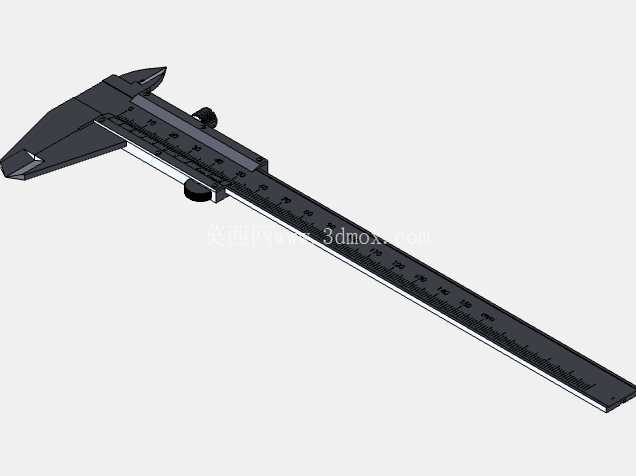

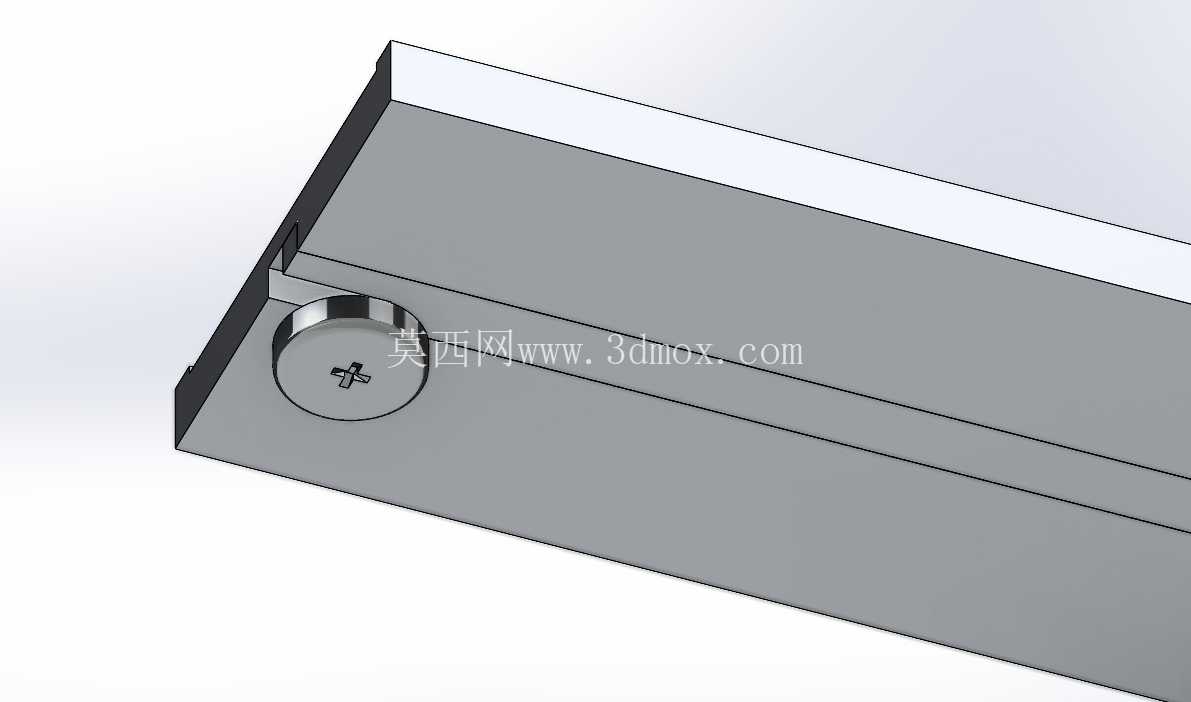

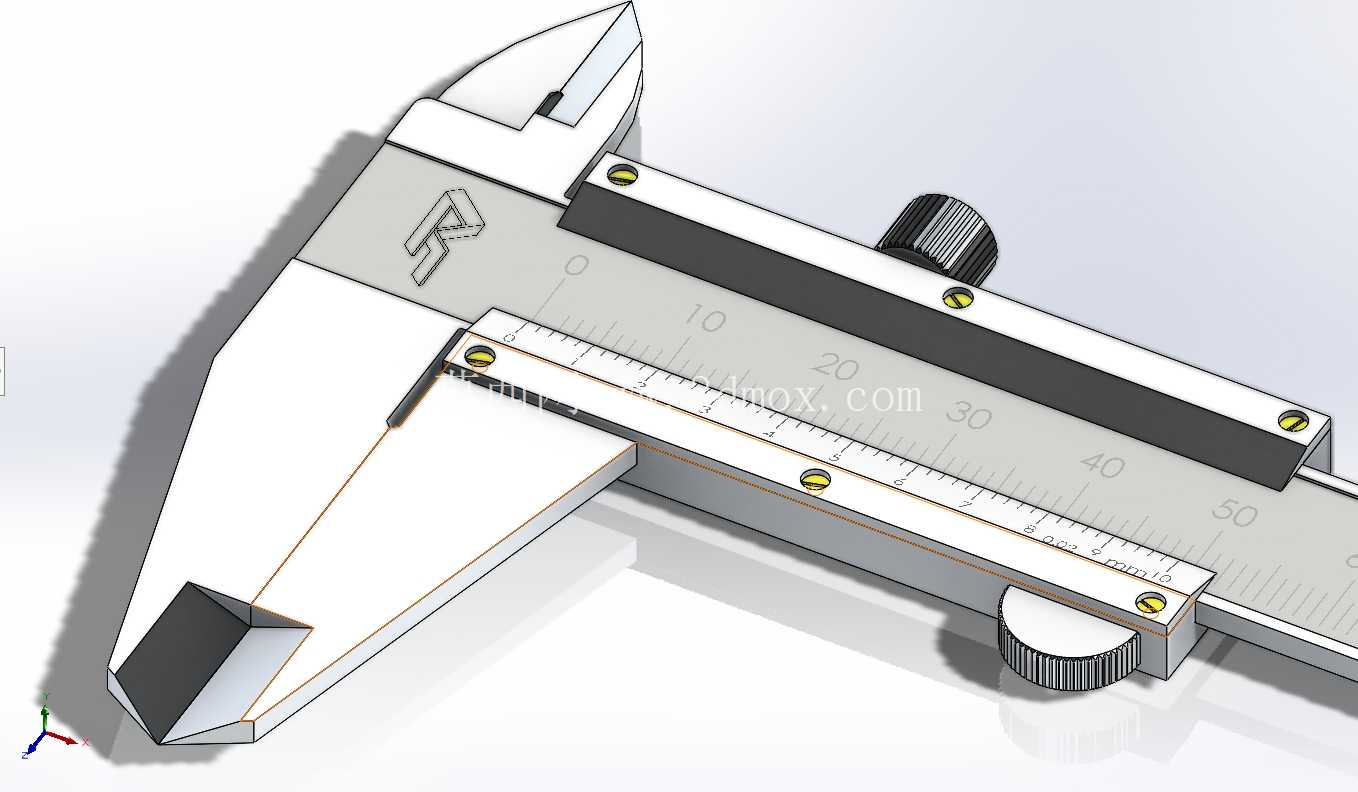

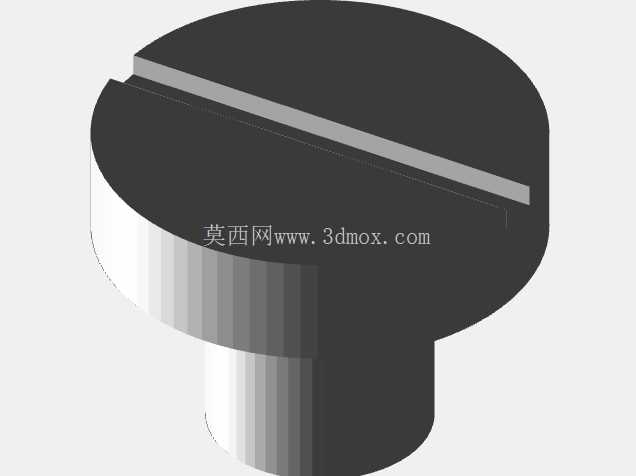

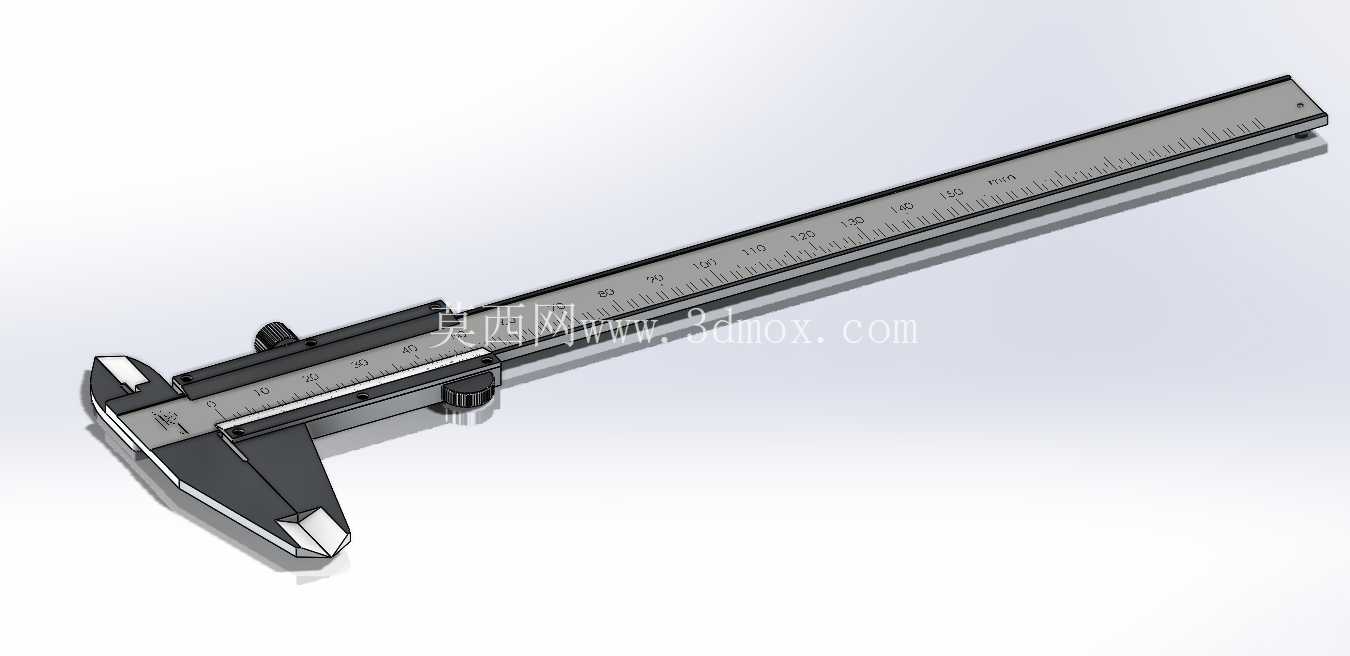

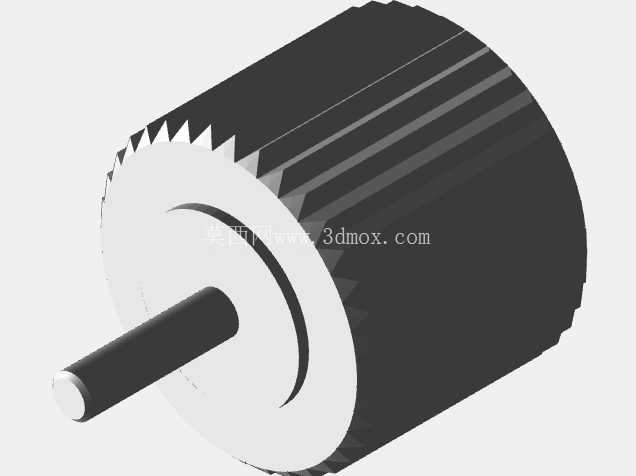

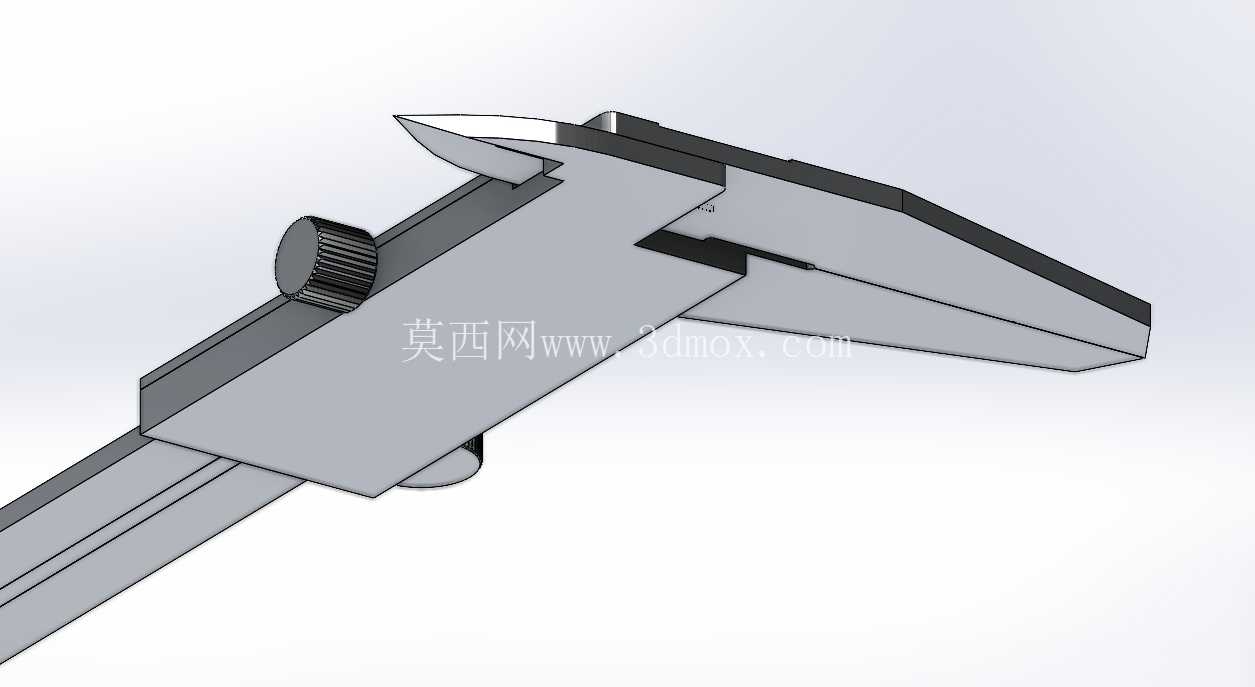

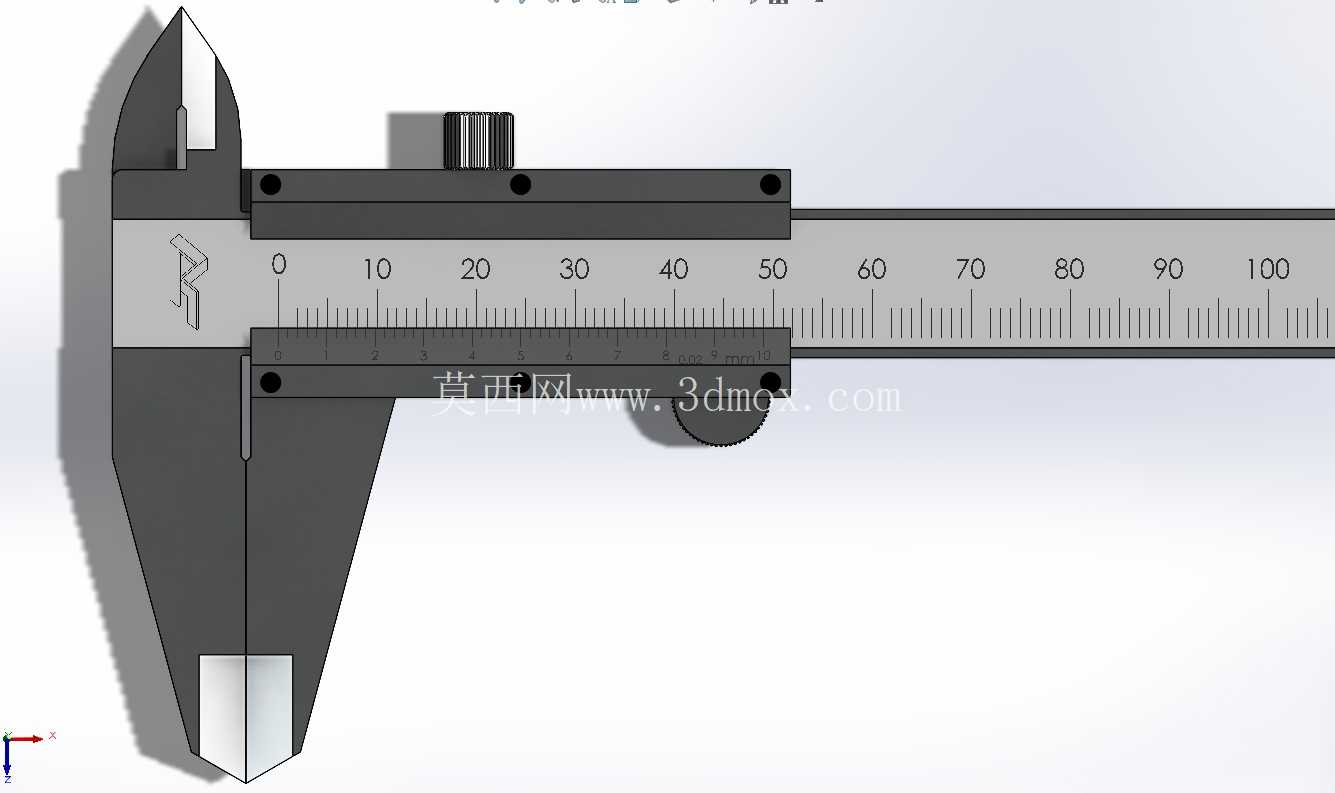

设计这款卡尺的三维结构时，首先要保证的是尺身的直线度基准，主尺本体采用长条形截面结构，建模时需要严格控制尺身导向面的平面度公差，滑动游标部分和主尺的配合间隙要控制在合理范围内，间隙过大会导致游标滑动时出现晃动，带来测量示值误差，间隙过小则会出现滑动卡滞，在不同温度环境下甚至会出现抱死无法滑动的问题。测量爪的工作面设计为垂直于尺身基准面的结构，建模时需要保证两个外测量爪的贴合面在游标归零时完全平行，不存在错位或者间隙，内测量爪的刃口部分要做合理的圆角处理，避免测量内孔时刃口刮伤工件表面，同时也能减少测量爪尖端的磨损，延长量具的整体使用寿命。锁紧螺钉的位置设计在游标上部，操作时拇指可以自然搭在尺身的防滑推块上，推动游标滑动到接近测量位置时，转动锁紧螺钉就能固定游标位置，方便取出卡尺后读取数值，不需要一直保持按压状态。

从尺寸边界来看，这款卡尺的主尺测量范围覆盖0到150毫米的常用工业测量区间，完全能满足常规小型机械零件的尺寸检测需求，主尺本体的总长度控制在240毫米以内，整体重量控制在300克左右，平时可以直接放在工作服的工具口袋里随身携带，不会给作业人员带来额外的负重负担。尺身的刻度线采用蚀刻工艺的结构设计，建模时刻度线的凹槽深度控制在0.02毫米，既可以保证刻度清晰不易磨损，也不会因为凹槽过深积存油污影响读数。深度测量杆和主尺尾部的导向孔采用小间隙配合，伸出时和尺身端面保持垂直，测量深度时不会因为杆体倾斜带来读数偏差。

在实际使用场景中，这类机械式游标卡尺的读数精度可以达到0.02毫米，能够满足普通机加工工序的尺寸公差检测要求，相比千分尺它的测量范围更大，测量效率更高，相比钢直尺它的测量精度更高，还能完成内孔、深度等钢直尺无法检测的尺寸。在装配作业中，工人可以用它快速核对轴和孔的配合尺寸，判断零件是否满足装配要求；在来料检验环节，质检人员可以用它完成批次零件的关键尺寸抽检，快速筛选出尺寸超差的不合格品；在设备维修场景中，维修人员可以用它测量磨损零件的实际尺寸，作为加工替换件的尺寸依据。

建模过程中需要特别注意各运动部件的配合关系，游标和主尺之间的滑动行程要和测量范围完全匹配，游标滑动到行程两端时不会出现脱出或者卡滞，锁紧螺钉的螺纹孔深度要足够，锁紧时可以牢固固定游标位置，不会出现滑动移位。测量爪的尖端部分做了微小的倒角处理，既可以保证测量时能够贴合工件的根部位置，也能避免尖端过于尖锐容易磕碰损坏的问题。尺身背部的凹槽设计是为了减轻整体重量，同时提升尺身的结构刚性，减少长尺身的弯曲变形量，保证测量基准的准确性。
