摩托车车架逐件组装焊接定位工装

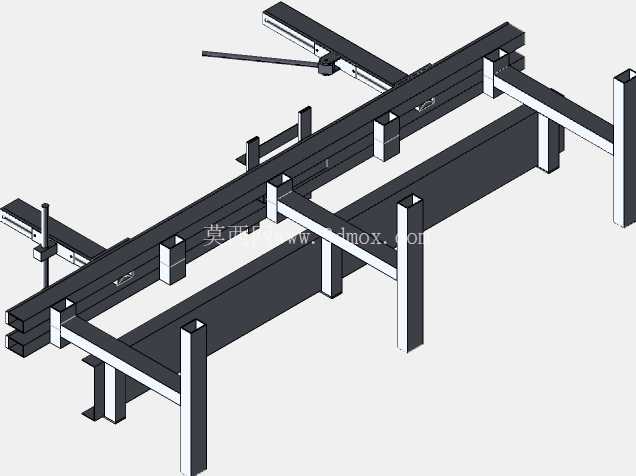

　　这套焊接定位工装主要面向小批量定制摩托车车架的组焊作业场景，适配个人改装工坊、小型摩配生产单元的车架制作需求，解决无大型组焊胎具时车架管件拼接错位、焊接变形超差的问题。整套工装采用分体式长底座结构，底部由两根平行布置的标准型钢作为主支撑梁，搭配等距分布的落地支脚形成稳定安装基础，支脚底面预留安装孔位，可直接通过膨胀螺栓固定在混凝土地面或焊接工作平台上，安装时需保证两根主支撑梁的平行度公差控制在0.2mm/m范围内，顶面平面度公差不大于0.15mm，避免后续定位基准偏移。

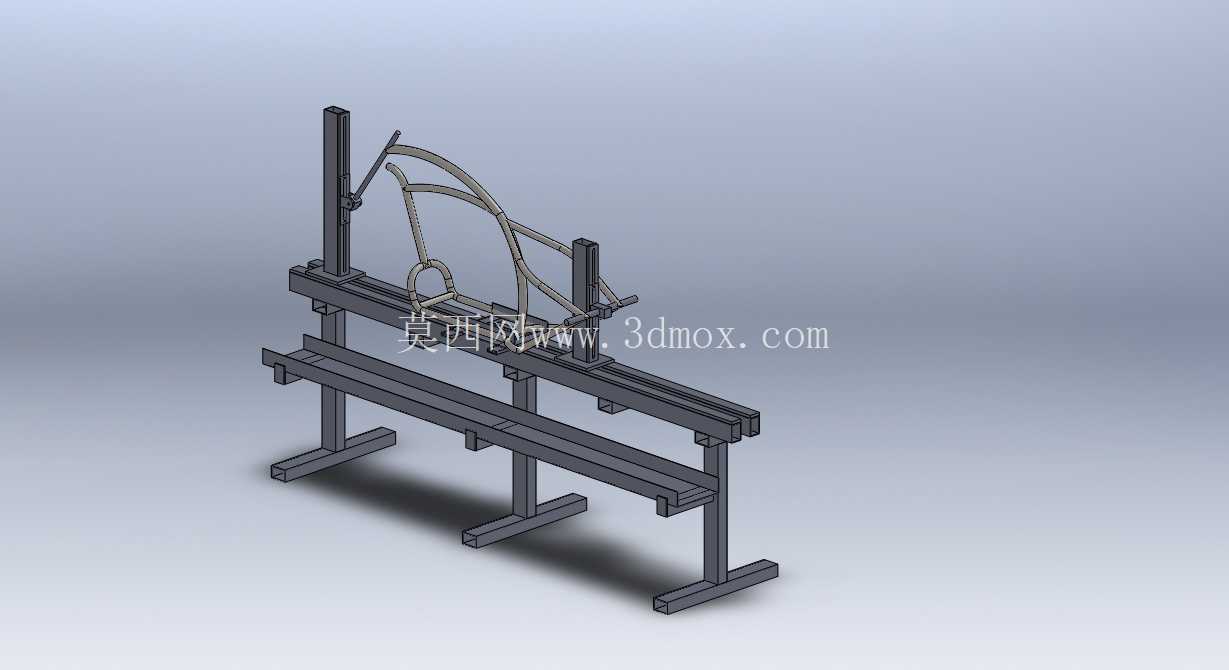

　　底座上方的定位组件采用模块化设计，沿主支撑梁的长度方向可灵活调整固定位置，适配不同轴距、不同立管角度的定制车架组焊需求，无需重新制作整体胎具，仅需调整各定位块的安装位置即可快速切换生产型号。工装的竖向定位立柱采用加厚矩形型钢制作，每根立柱上都配置了可沿竖向滑动的快速压头与管件支撑块，压头前端带有V型定位槽，可牢牢卡住不同管径的圆形车架钢管，支撑块的型面与对应位置的车架管件外轮廓完全贴合，组焊时先将车头立管、主梁管、后摇臂安装轴管、尾部支撑管等核心管件依次放置到对应定位块上，调整好各管件的相对位置后压下快速压头完成固定，即可从管件拼接缝隙处依次实施点焊定位，待所有核心连接点完成点焊定型后，再依次焊接各连接部位的加强筋、安装支座等附属结构，全程无需人工扶持管件，能有效避免焊接过程中管件移位导致的车架尺寸偏差。

　　工装的横向定位基准统一设置在主支撑梁的内侧加工面，所有定位块的安装基准面都与该基准面贴合，保证车架左右两侧的对称度公差控制在0.5mm以内，避免组焊完成后出现车轮偏摆、安装位错位的问题。考虑到焊接作业时的高温飞溅，整套工装的所有定位接触面都做了淬火硬化处理，表面硬度达到HRC45以上，可长期承受焊接飞溅的灼烧与工件装拆时的摩擦损耗，延长工装使用寿命。在实际使用过程中，这套工装可支持逐件组装的作业模式，作业人员可按照车架的装配顺序依次安装管件、定位、焊接，无需提前预制复杂的整体胎膜，尤其适合单台定制、小批量试制的摩托车车架生产场景，相比传统的手工拼接组焊方式，能将车架的组焊尺寸精度提升60%以上，大幅降低后续车架校正的工作量，同时减少因尺寸超差导致的管件报废率。

　　工装的整体高度设置符合人体工程学要求，作业人员站立操作时无需过度弯腰或抬臂，长时间作业的疲劳度更低，各快速压头的操作手柄都设置在工装外侧的易触碰位置，装拆工件时无需探身到工装结构内部，操作安全性更高。另外，工装的所有连接部位都采用标准紧固件连接，长期使用出现磨损后可单独更换对应的定位块或压头组件，无需整体报废工装，维护成本更低。对于摩托车改装从业者、小型定制车生产工坊而言，这套工装无需复杂的安装调试，到货后仅需将底座调平固定即可投入使用，不需要配套大型的专用生产设备，普通的交流弧焊机、氩弧焊机都可配合该工装完成车架焊接作业，适配性极强。
