紧凑型弹性部件压缩负载便携检测装置

在橡胶密封件、小规格钢丝弹簧这类弹性零部件的量产环节，出厂前的负载-变形量抽检是绕不开的工序，以往这类检测多依赖实验室的大型万能试验机，不仅设备占地大，还需要把待检件从产线转运到专门的检测室，来回取样送样的过程既耽误节拍，也容易因为转运过程中的磕碰、存放环境温湿度变化影响检测数据的准确性，这款紧凑型便携检测装置的设计初衷，就是解决产线旁快速抽检的痛点，让质检人员可以直接在生产工位旁完成弹性件的压缩负载检测，不需要额外搭建专门的检测台架。

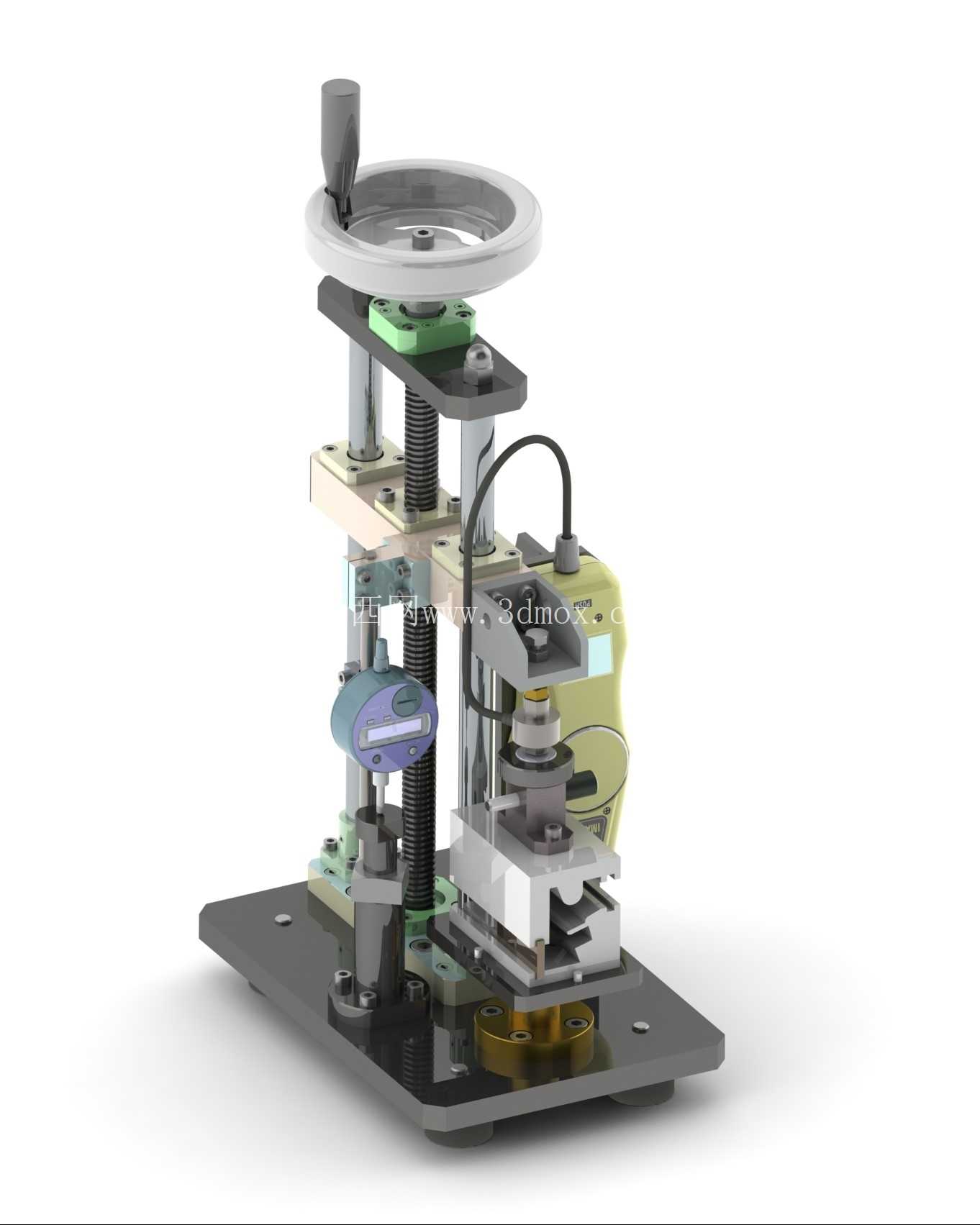

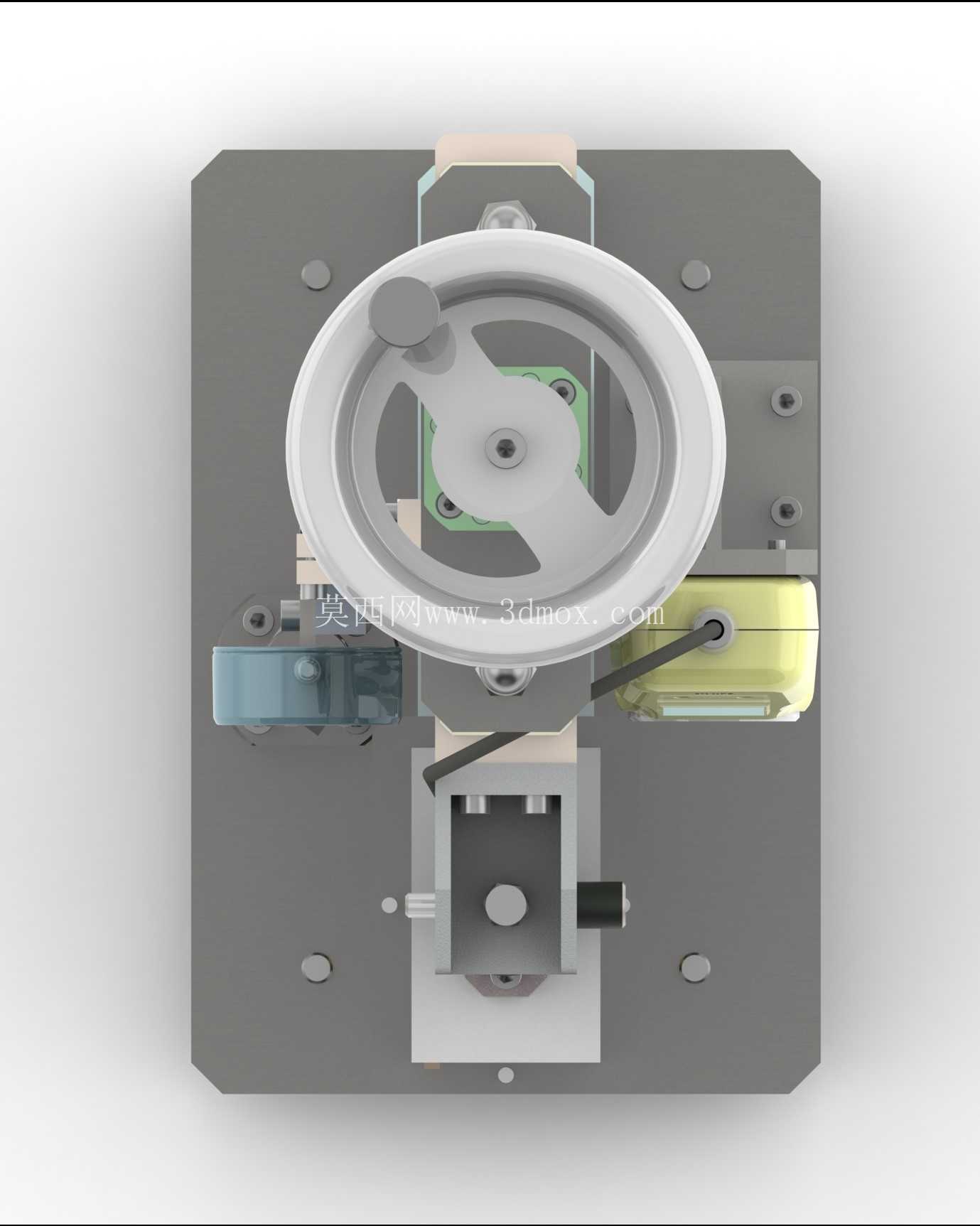

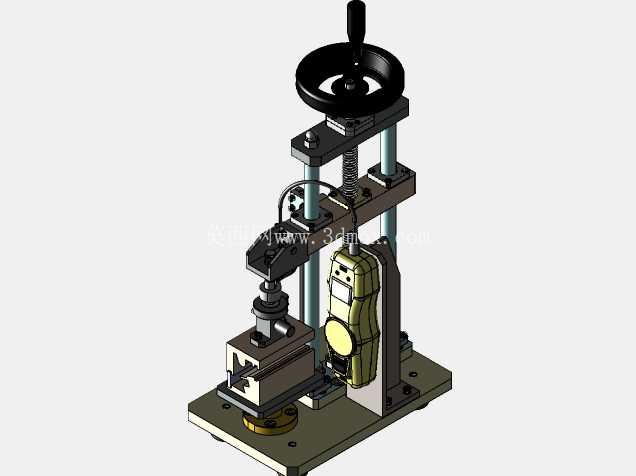

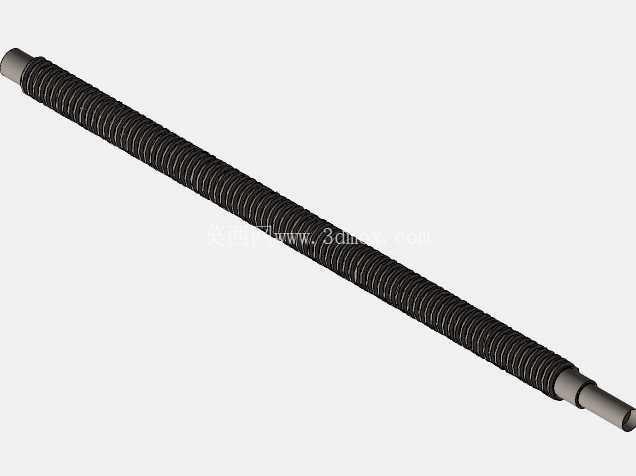

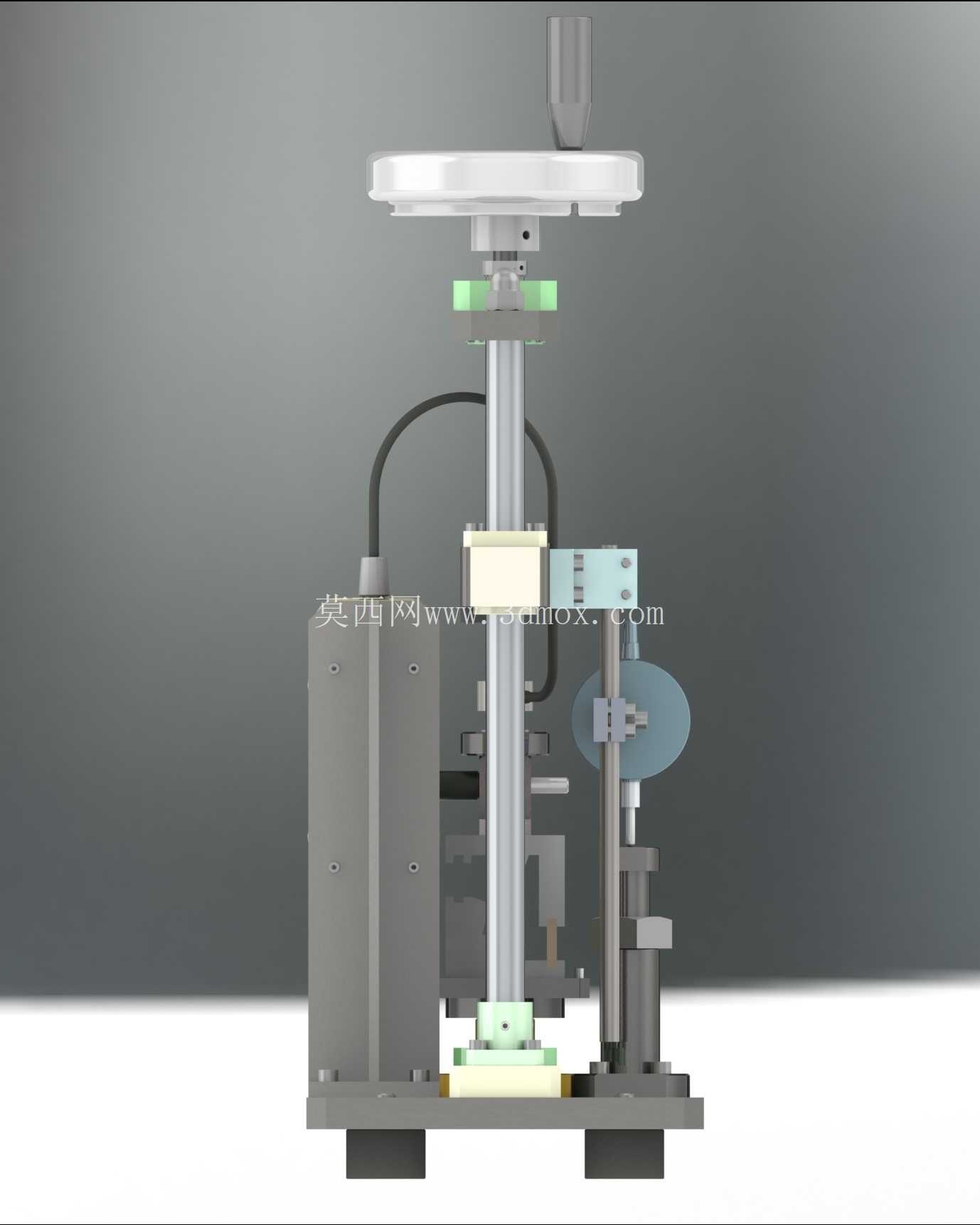

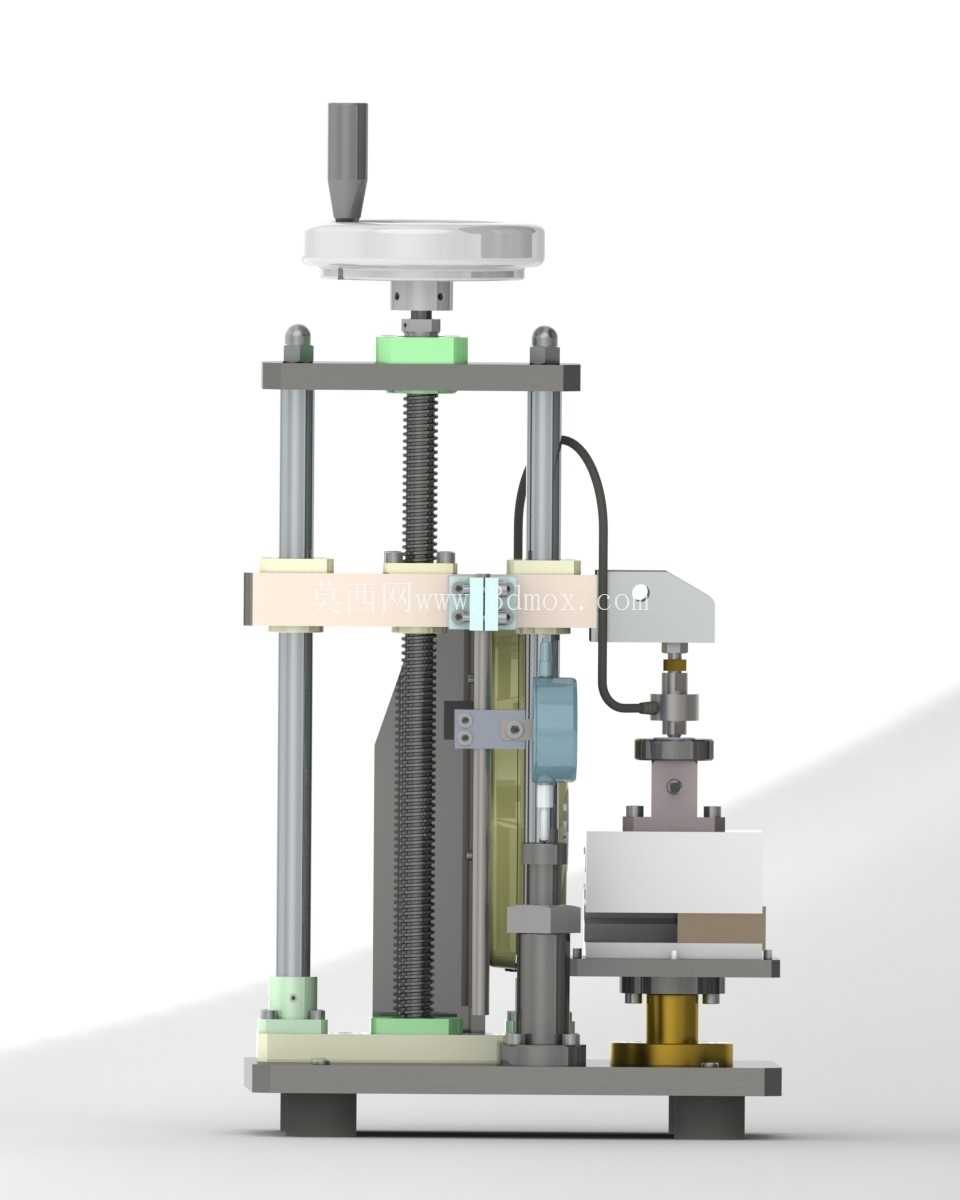

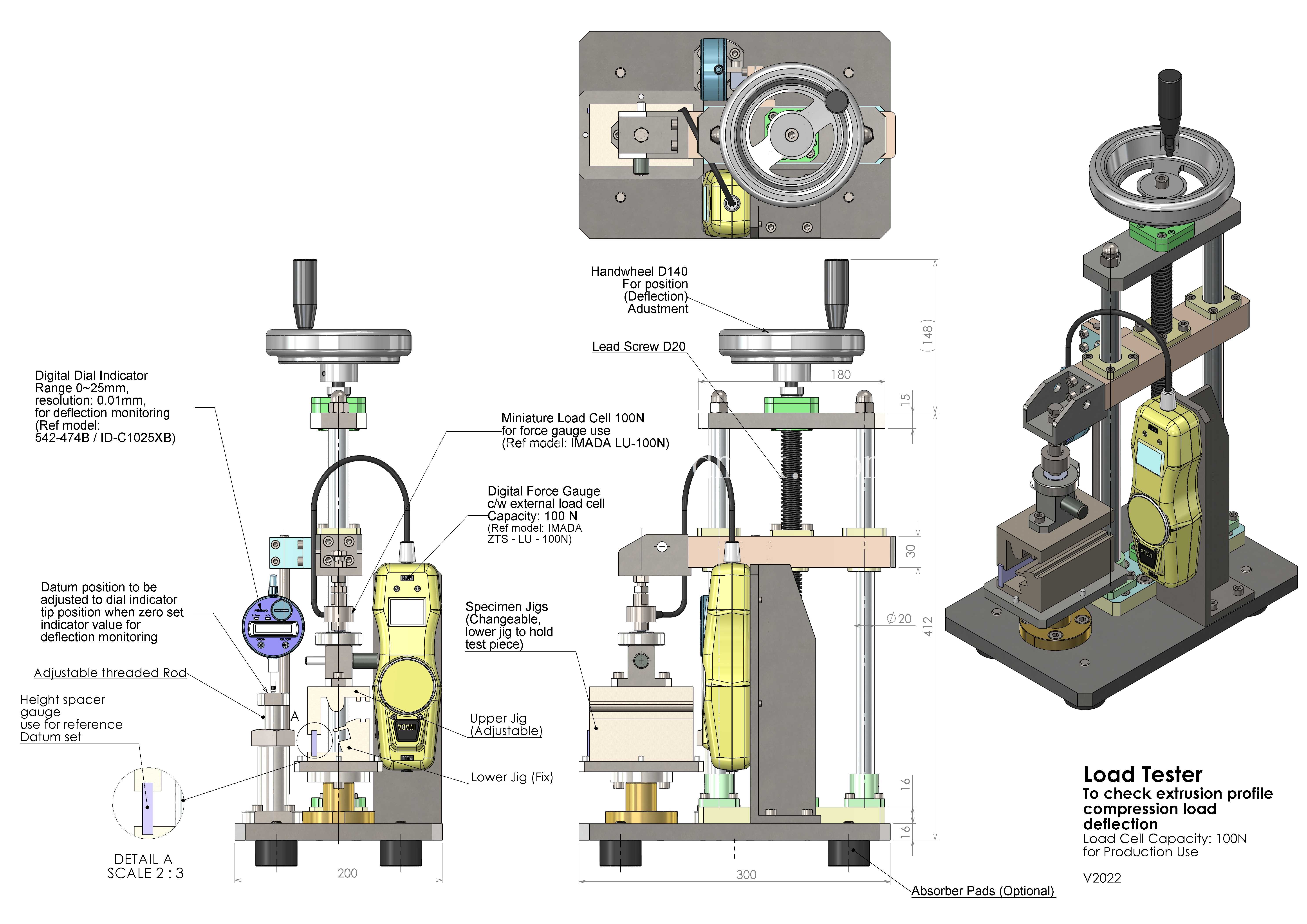

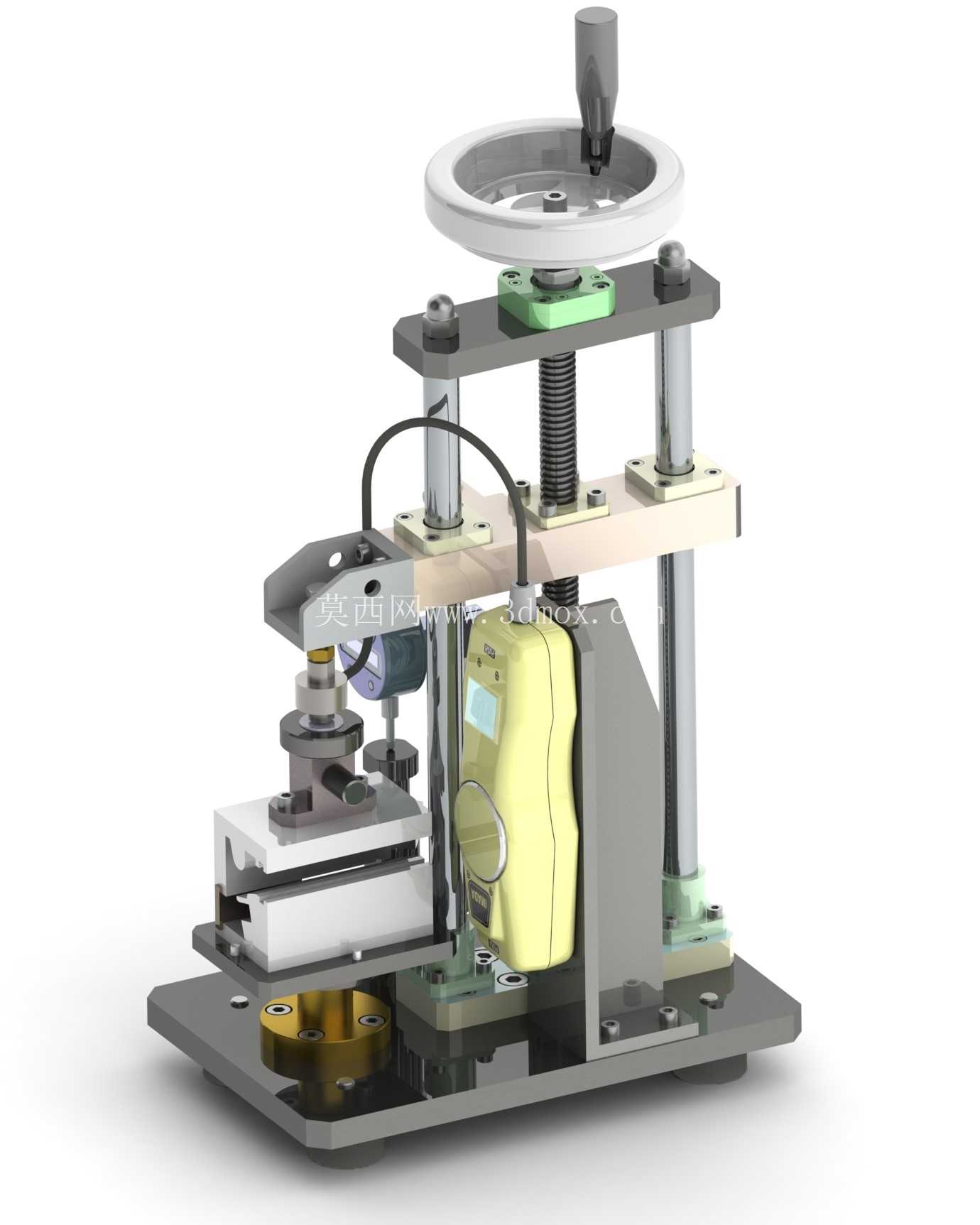

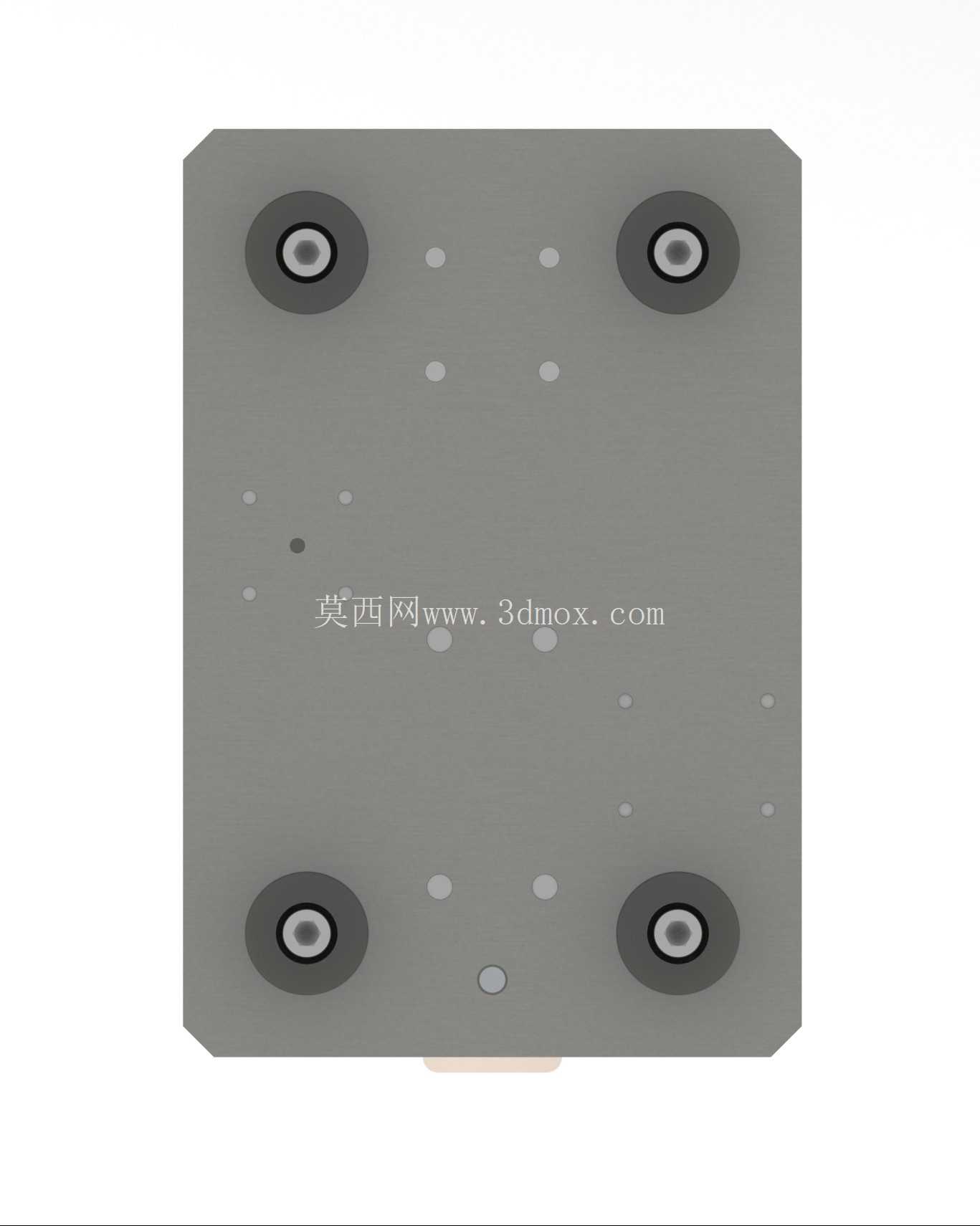

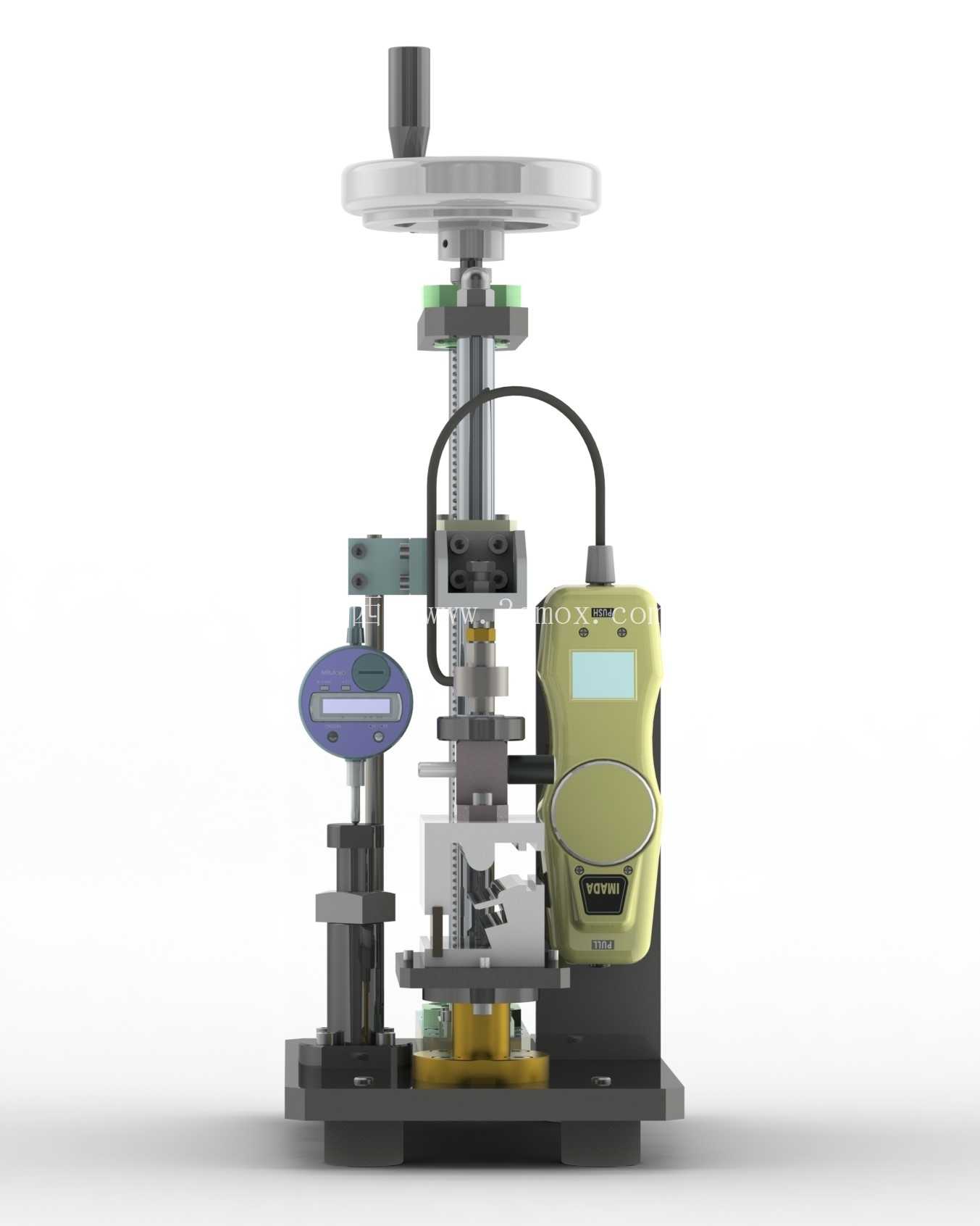

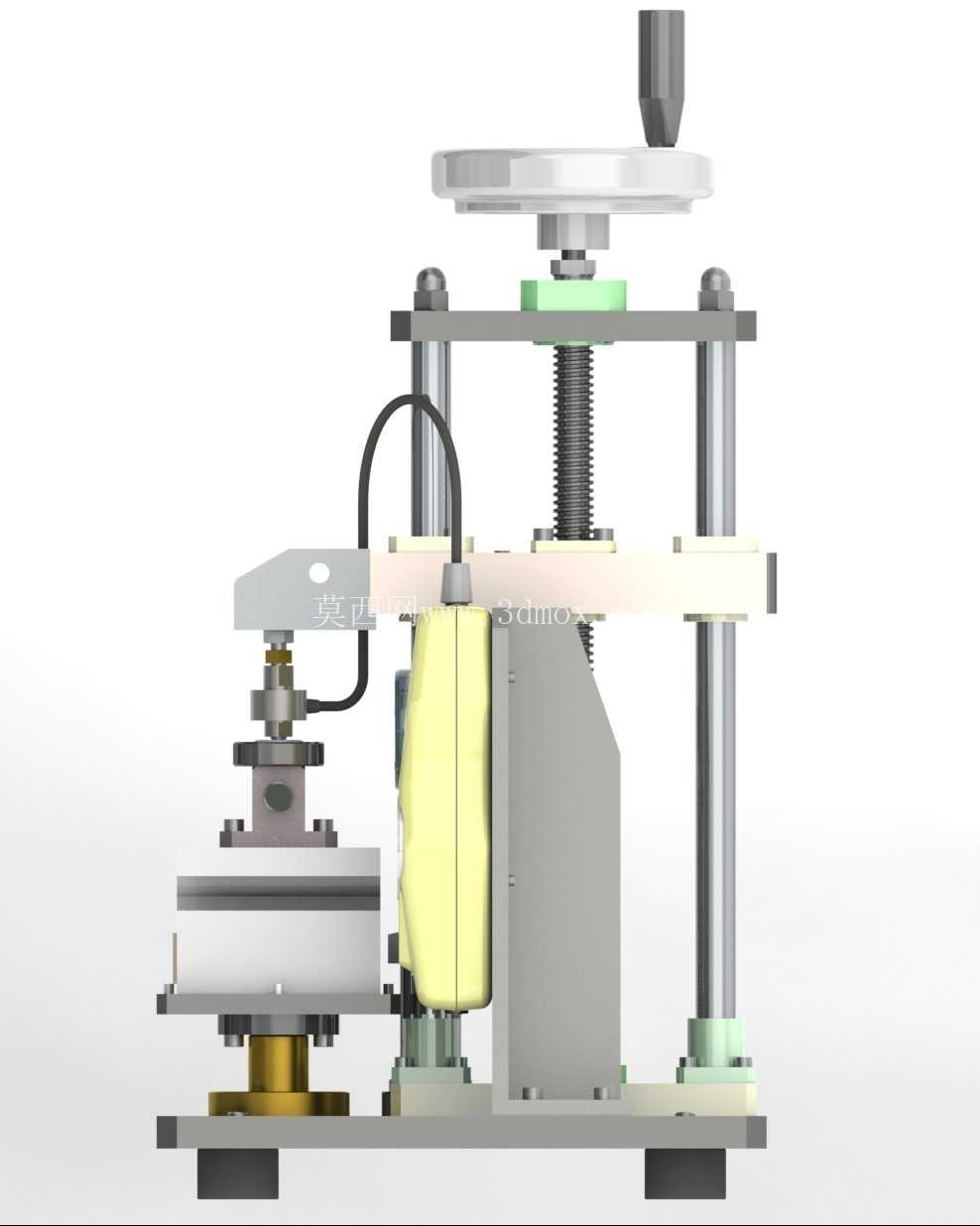

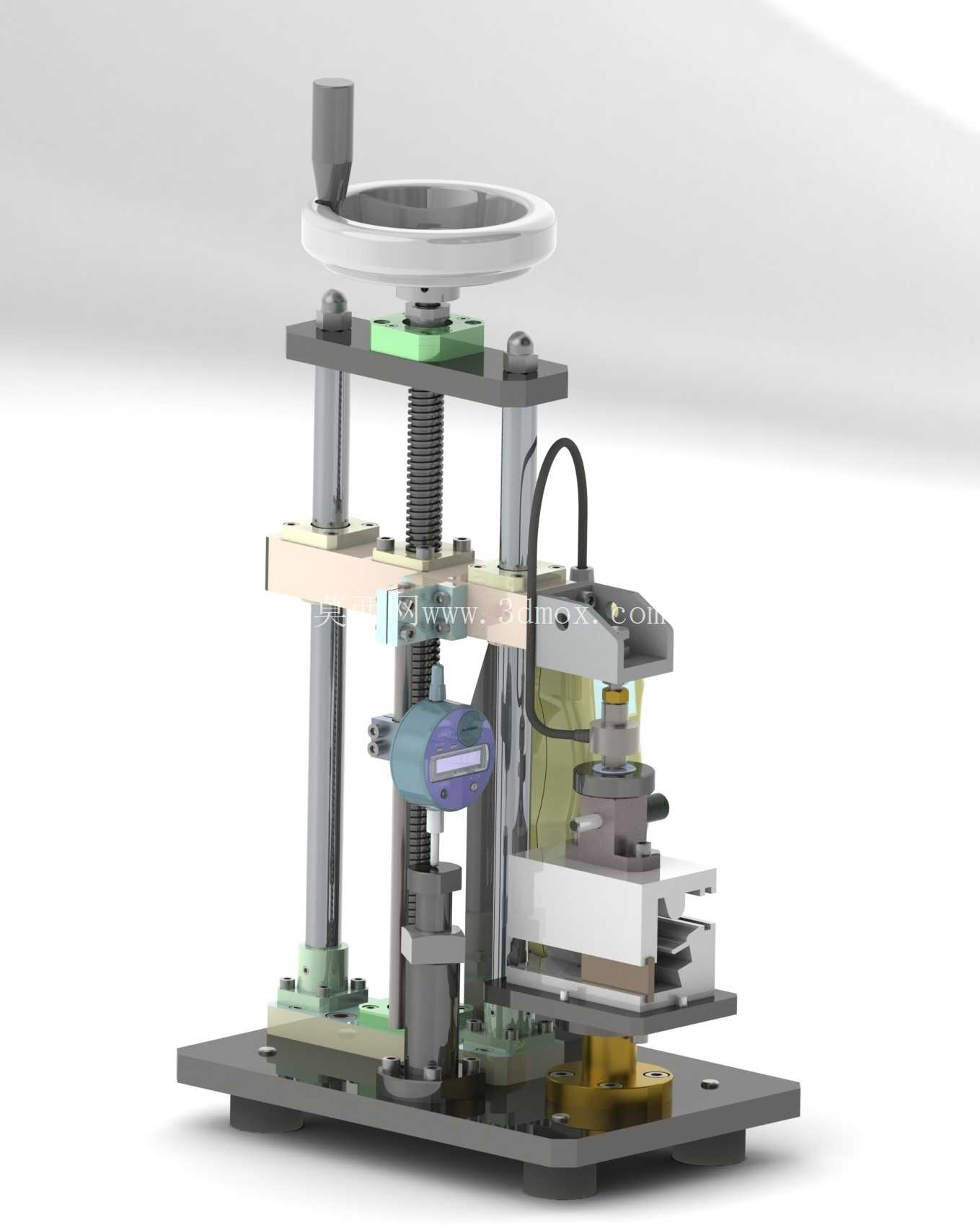

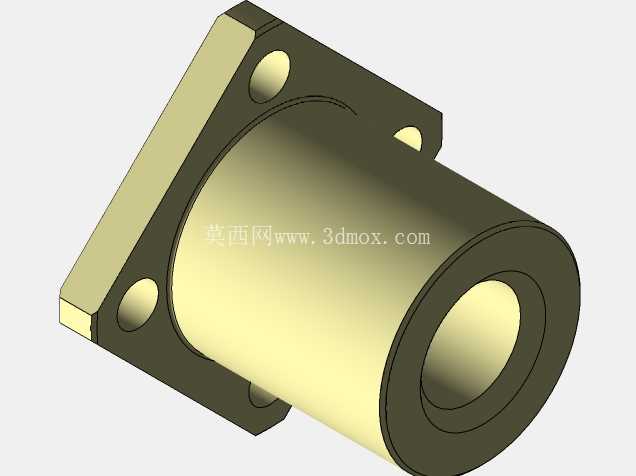

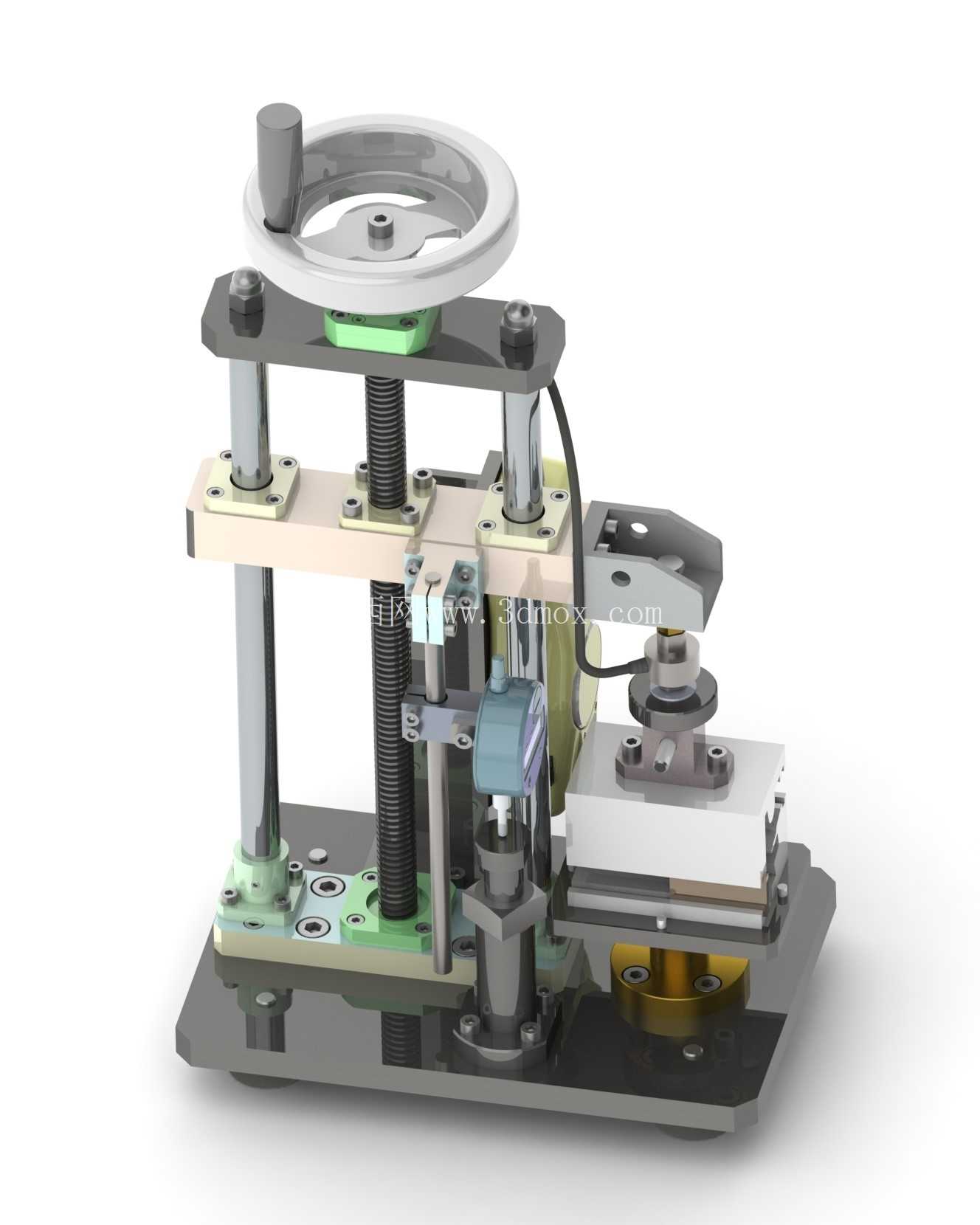

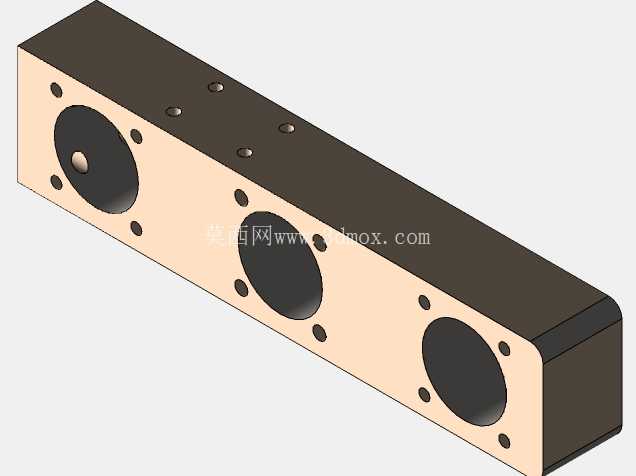

从结构布局来看，整个装置采用立式同轴加载的设计思路，底部是整块加工的铸铁安装基座，基座上预留了四个沉头安装孔，可以直接固定在常规的工作台面上，也可以搭配便携提箱在不同产线之间转用，整体安装边界控制在长280mm、宽200mm的范围内，不会占用过多的产线操作空间。顶部的手轮加载机构采用梯形丝杠传动，配合直线导轨做垂直方向的运动导向，加载过程中不会出现偏摆，保证加载力始终沿着待测件的轴线方向传递，避免侧向分力影响检测数值。

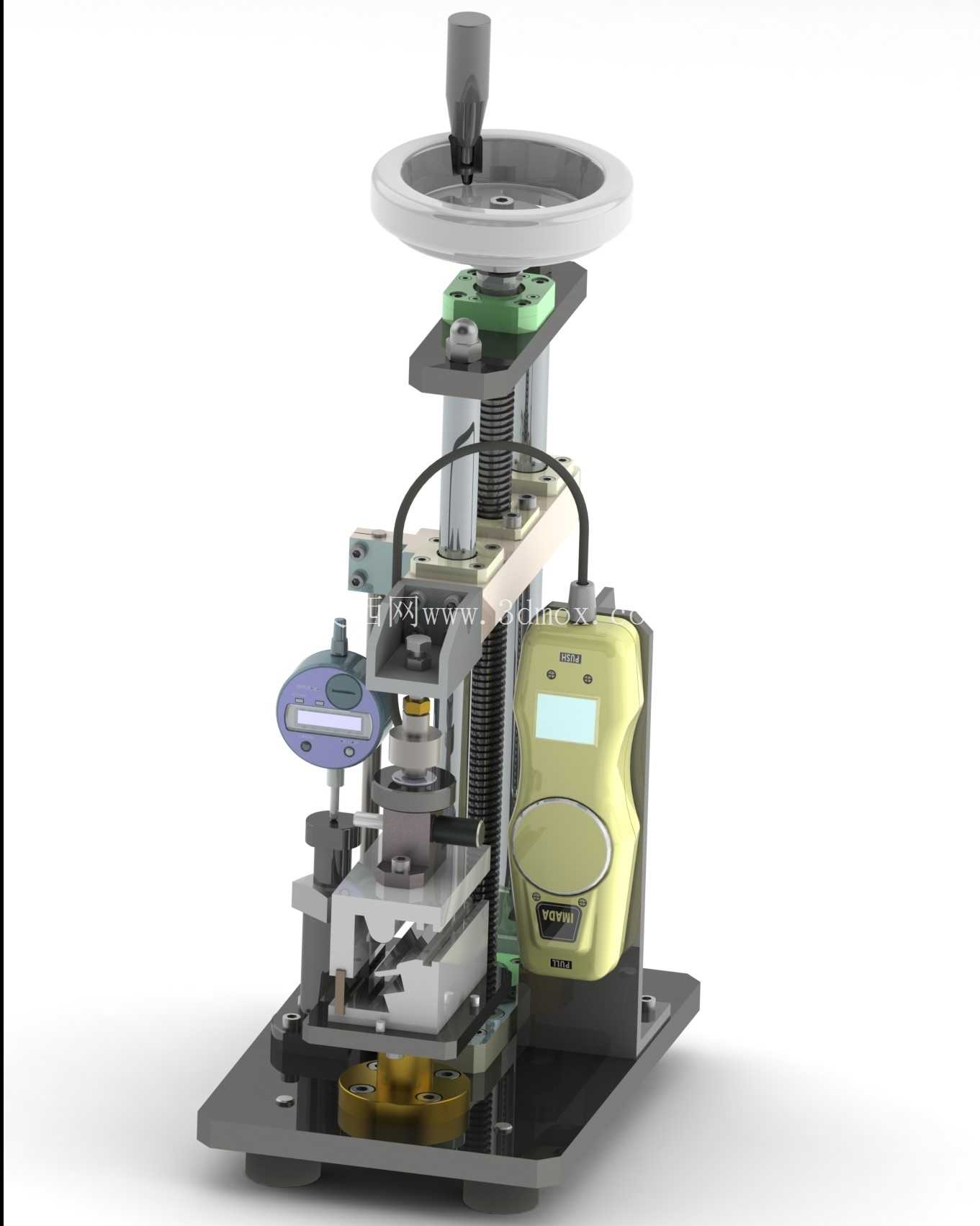

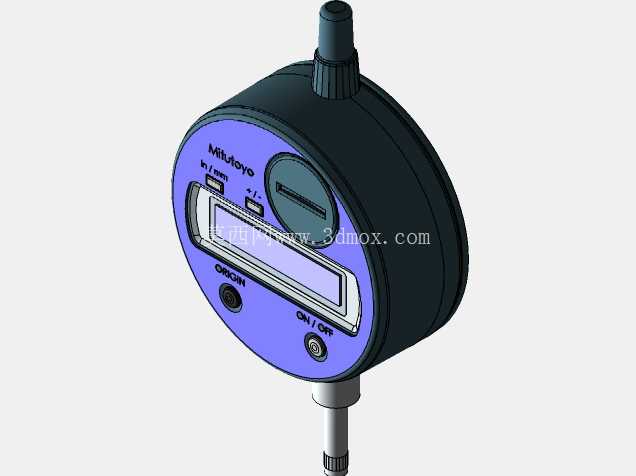

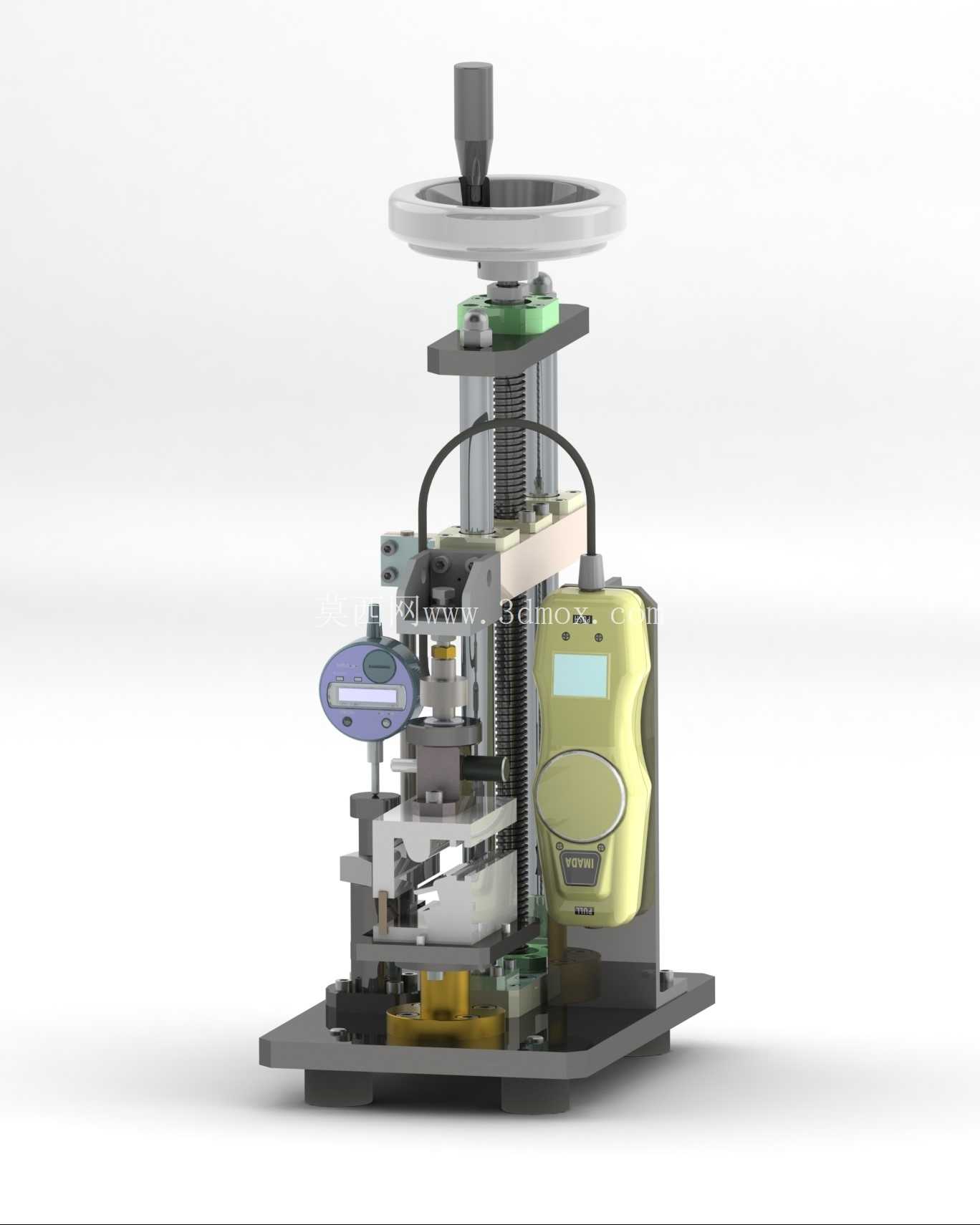

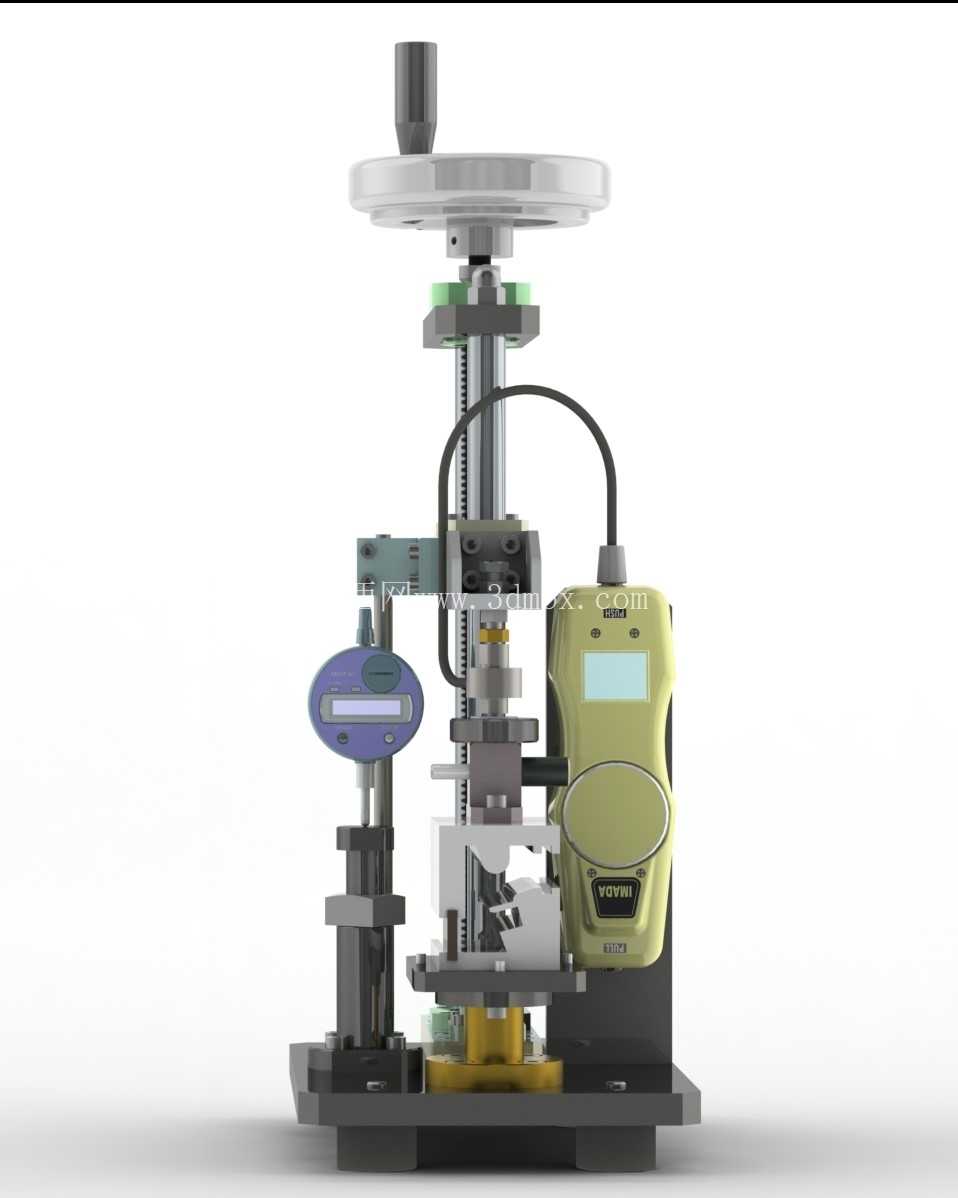

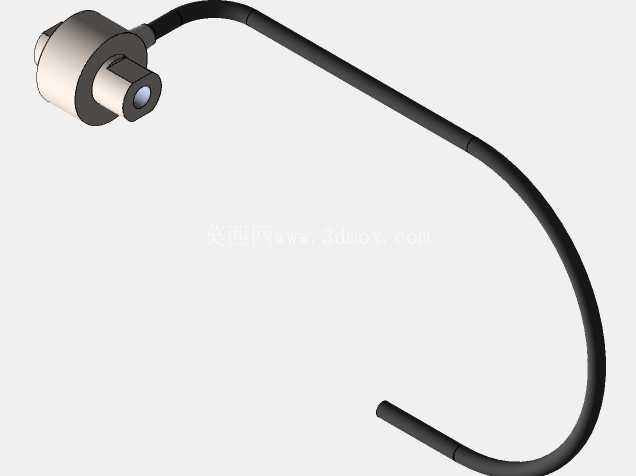

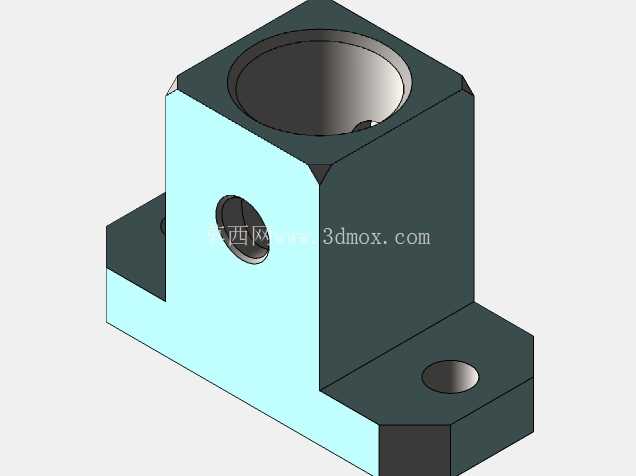

检测单元的配置完全围绕产线快速检测的需求设计，核心测力部件采用微型称重传感器，安装在加载压头的正下方，直接承接加载过程中的压力数值，避免中间传动环节带来的力值损耗；侧面的百分表通过可调节的悬臂支架固定，支架上预留了长条形调节槽，可以根据待测件的高度、检测行程需求调整百分表的安装位置，实现不同量程下的变形量精准读取，百分表的测头直接与加载滑台接触，读数精度可以达到0.01mm，满足常规弹性件变形量检测的精度要求。考虑到不同规格弹性件的检测需求，装置专门设计了偏距调节结构，下部的工件定位台可以沿着水平方向做小范围的位置调整，配合可更换的压头夹具，能够适配不同直径、不同初始高度的橡胶型材、小弹簧类零件，不需要额外更换整套定位工装，切换检测件的时间可以控制在1分钟以内，适配产线快节奏的抽检需求。

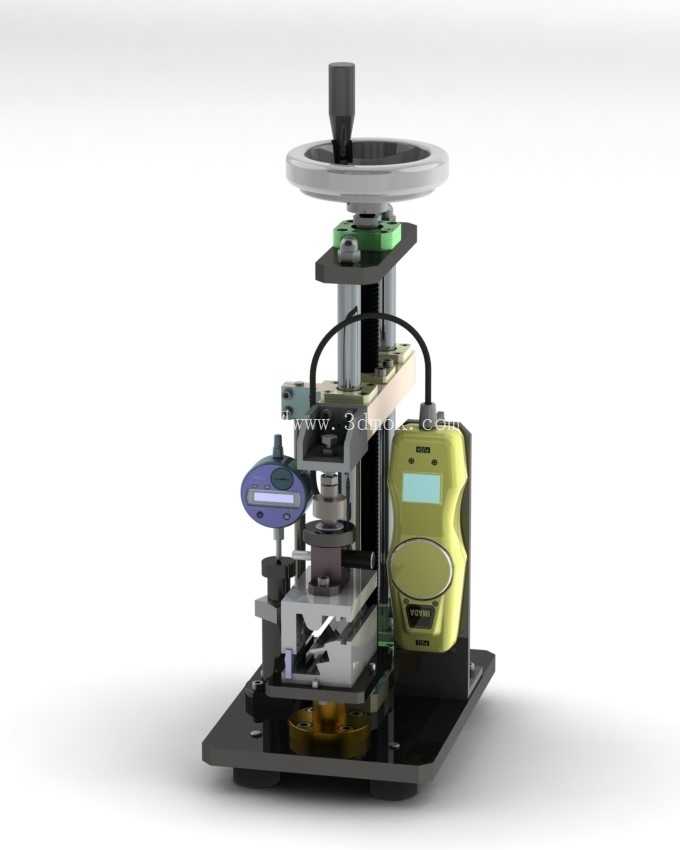

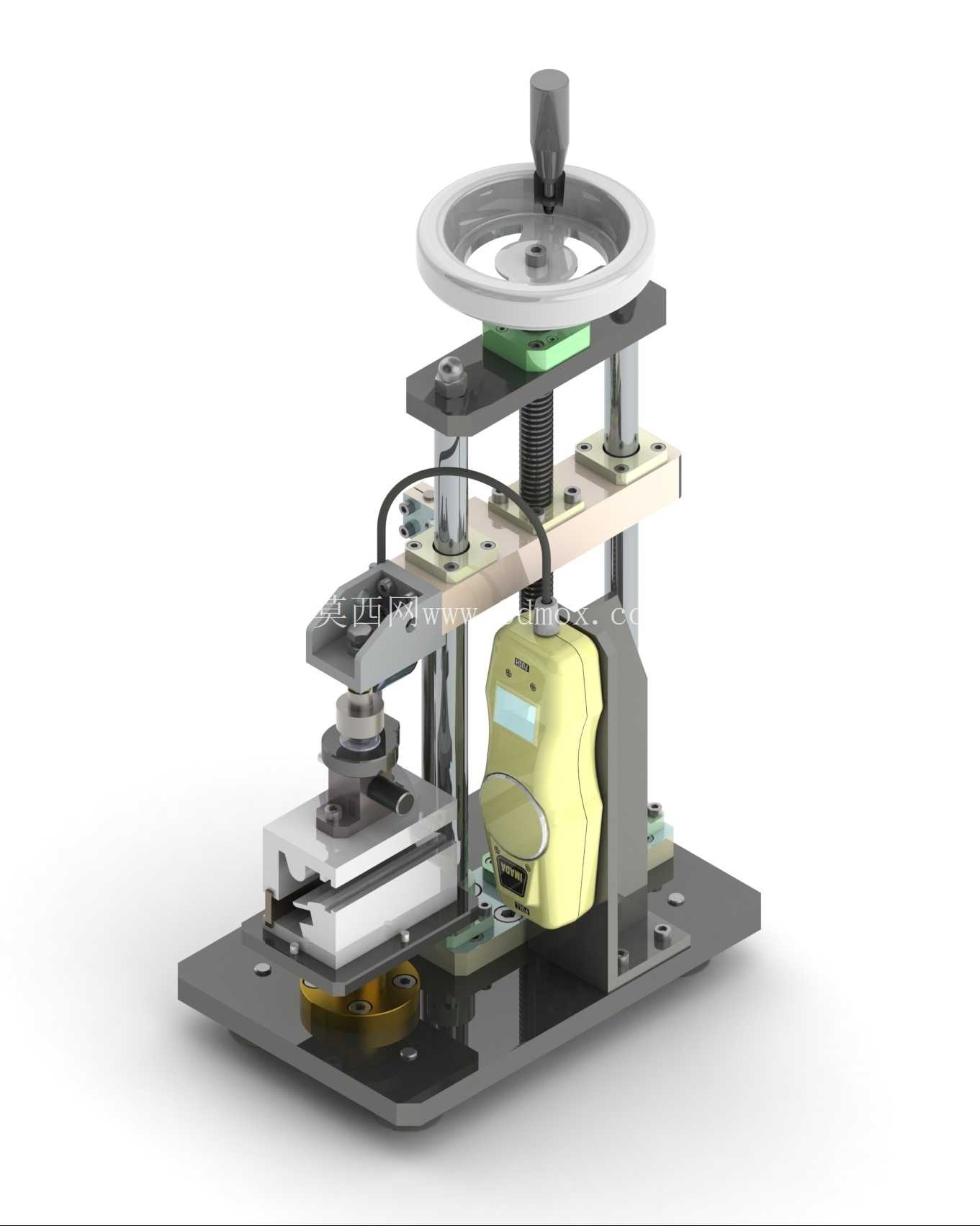

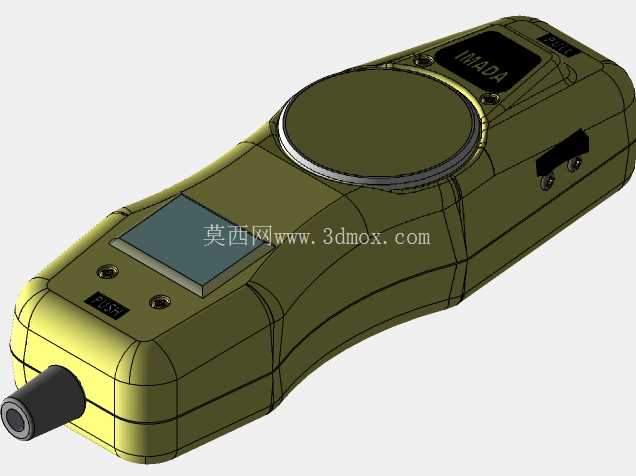

装置右侧集成了手持式的测力显示终端，通过柔性线缆与主机的传感器连接，终端本身带磁吸式固定座，可以吸附在装置的金属基座上，也可以拿在手上读取数值，显示界面可以直接实时显示当前的加载力值，还能保留峰值数据，方便质检人员记录弹性件在设定变形量下的负载数值。整个加载手轮的操作力经过优化，单手就可以完成匀速加载操作，不需要额外施加过大的力量，即使是长时间连续检测也不会产生明显的操作疲劳。

从实际使用场景来看，这款装置除了可以在橡胶制品、弹簧生产的产线旁做在线抽检，也可以用于来料检验环节，对入厂的弹性零部件做快速入厂校验，不需要占用实验室的大型检测设备资源；在产品研发阶段，也可以用它做小批量样件的初步性能验证，快速获取弹性件的负载变形曲线基础数据，为后续的正式试验提供参考。结构设计上所有的传动部件都做了防尘处理，梯形丝杠的位置加装了简易的防尘罩，避免生产车间的粉尘、碎屑进入传动副影响操作顺畅度，日常维护只需要定期在丝杠位置涂抹少量润滑脂即可，不需要复杂的校准维护流程，对生产现场的使用环境兼容性很强。

定位台的表面做了防滑处理，放置待测件的时候不需要额外的夹持就可以保证工件不会在加载过程中滑移，针对一些异形的弹性零件，还可以搭配定制的简易定位块直接放在定位台上使用，扩展了装置的适配范围。整个装置的外露部件都采用了防锈处理，即使是在有少量切削液、橡胶挥发物的生产车间环境里长期使用，也不会出现锈蚀卡滞的问题，操作区域没有突出的尖锐棱角，避免日常操作过程中出现磕碰划伤的安全隐患。
