CNC加工中心主轴自动换刀执行机构

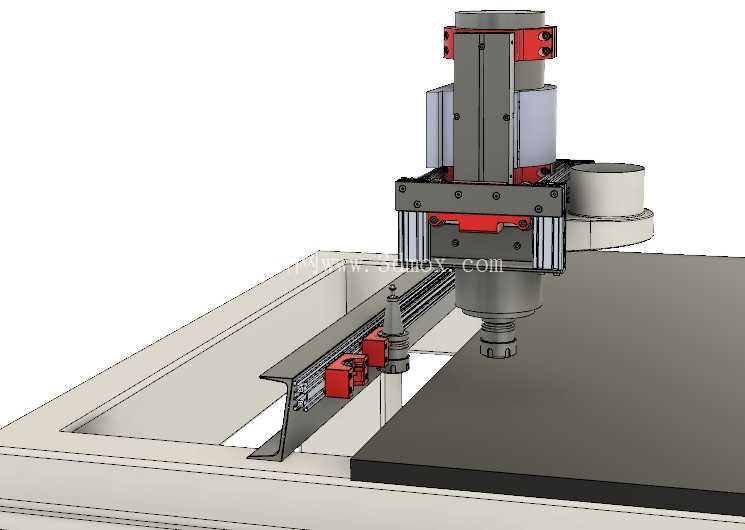

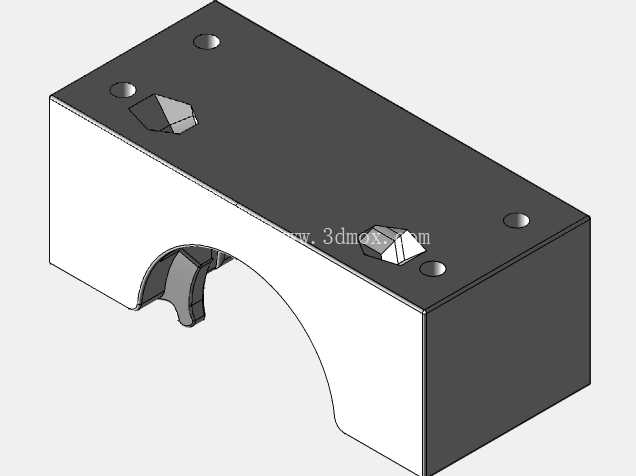

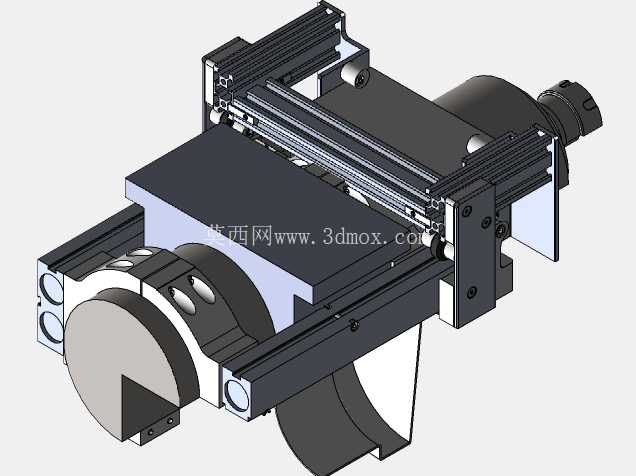

这套自动换刀执行机构，主要适配中小型立式CNC加工中心的BT30锥度主轴，针对小行程桌面级数控设备的换刀需求做了结构优化，区别于传统圆盘式、链条式刀库的大体积设计，整体采用贴装式布局，直接固定在主轴滑枕的侧方安装面，不需要额外占用工作台周边的安装空间，对于行程在600mm以内的小型雕刻、铣削加工设备来说，能有效压缩设备整体占地尺寸，避免刀库结构干涉工作台的全行程运动。

从实际加工场景来看，小型CNC设备常用来做小尺寸铝件、铜件、工程塑料的多工序加工，比如手板制作、小型五金零件批量加工、治具精修这类场景，加工过程中需要频繁切换不同直径的铣刀、钻头、丝锥，手动换刀不仅需要反复对刀、耗费辅助时间，还容易因为人工装夹的松紧度不一致，导致加工尺寸出现偏差，甚至出现刀具松脱飞出的安全隐患。这套换刀机构的动作逻辑完全匹配主轴的准停控制，当主轴完成当前工步移动到换刀点位时，机构的夹爪先卡紧当前刀柄的卡槽位置，配合主轴的松刀动作完成卸刀，再横向移动到待换刀具位置夹取新刀，复位后将刀柄推入主轴锥孔，待主轴拉爪拉紧刀柄后夹爪松开复位，整个换刀流程不需要人工干预，能把单步换刀的辅助时间压缩到数秒内，大幅提升多工序加工的连续运行效率。

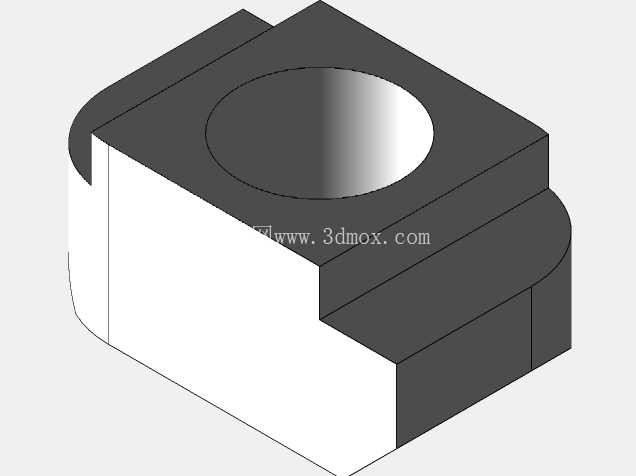

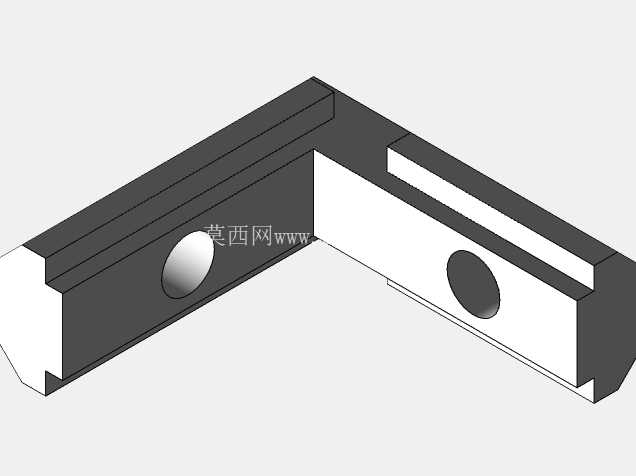

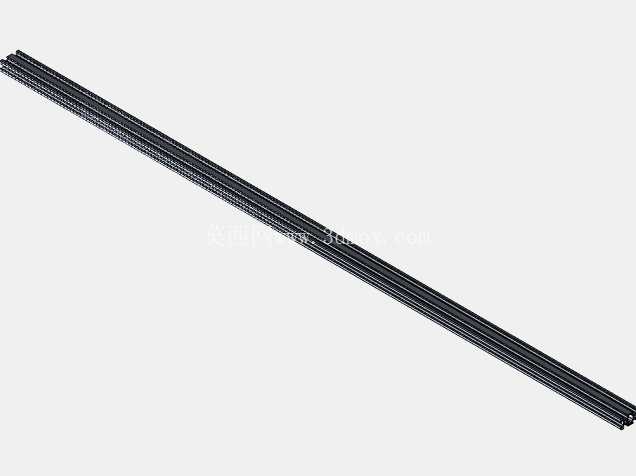

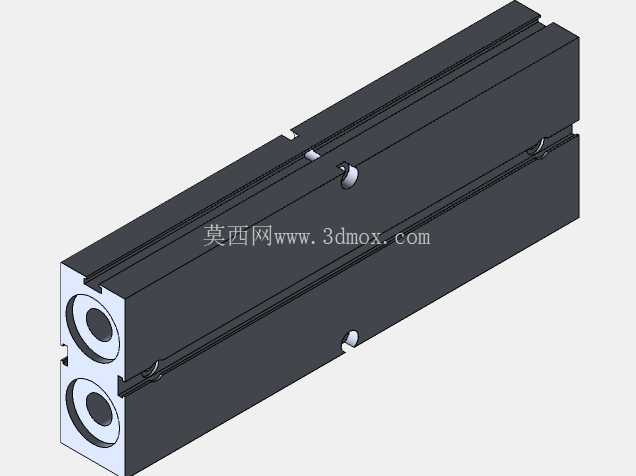

结构设计上，整套机构的移动副采用线性导轨搭配滑块做导向，传动部分用同步带轮配合减速电机驱动，保证换刀动作的重复定位精度，夹爪部分做了和BT30刀柄卡槽匹配的仿形卡口，卡口处做了淬火硬化处理，避免长期反复卡持出现磨损导致夹持间隙变大，换刀时出现掉刀、定位偏移的问题。安装边界方面，整套机构的横向伸出长度控制在220mm以内，竖直方向的安装高度和主轴滑枕的行程范围做了匹配，不会在主轴上下移动时出现结构碰撞，安装面预留了和常见主轴滑枕对应的螺栓孔位，不需要对原有滑枕结构做大规模改造就能完成加装，适配市面上多数采用BT30主轴的小型数控铣、雕刻机设备。

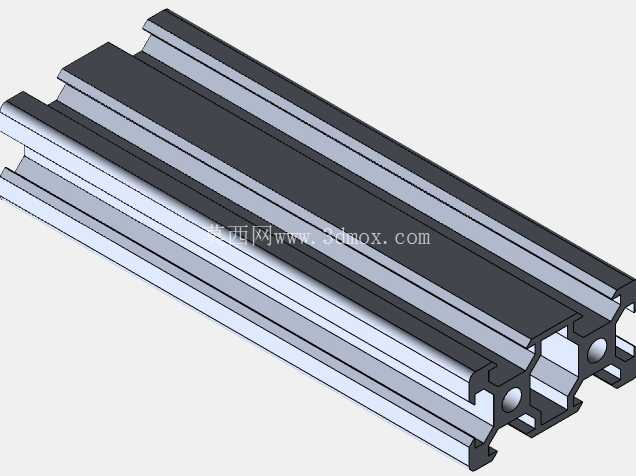

设计过程中重点考虑了小型设备的刚性问题，因为小型CNC的滑枕本身壁厚较薄，如果换刀机构重量过大，会导致滑枕在Z向移动时出现偏载，长期运行会加剧导轨的不均匀磨损，影响主轴的垂直精度，所以这套机构的非受力结构件都采用铝合金材质加工，受力的夹爪、安装座部分采用45号钢调质处理，在保证结构强度的前提下尽可能降低整体重量，整套机构的总重量控制在18kg以内，不会给Z轴传动带来额外的负载负担。同时机构的行程限位做了双重保护，除了电控的行程开关之外，在导轨的两端都设置了硬限位挡块，避免电控失效时机构超程碰撞主轴或者设备外壳。

在实际使用的适配性上，这套机构可以和常见的数控系统做信号对接，换刀点位可以根据设备的实际行程自定义设置，不需要修改设备原有床身的结构，对于设备改造用户来说，只需要调整主轴的准停角度、设置对应的换刀宏程序，就能完成整套机构的调试投入使用。夹爪的开合行程做了冗余设计，除了标准BT30刀柄之外，也能兼容部分同规格的非标刀柄，不需要额外更换夹爪配件。日常维护方面，导轨部分预留了注油嘴，可以定期加注润滑脂保证移动顺畅，传动同步带的张紧结构设置在机构外侧，不需要拆解主体结构就能调整皮带张紧度，降低后期的维护成本。
