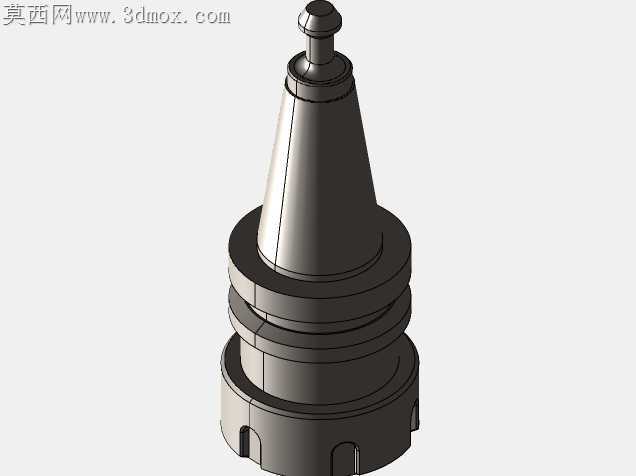

BT30锥柄ER32弹簧夹头数控刀柄结构

车间里BT30刀柄的拉钉松动、锥面贴合不严是高频故障，轻则加工振纹超差，重则飞刀报废工件，这套刀柄结构在细节上做了不少针对现场工况的适配。锥柄段的7:24锥度公差严格贴合AT3级精度要求，锥面根部特意做了0.2mm的退刀空刀槽，避免主轴锥孔端面和刀柄根部硬接触导致的贴合虚位，很多廉价刀柄省掉这个槽，装夹后锥面实际接触面积不足60%，高速旋转时摆差直接超0.02mm。拉钉安装位的内螺纹同轴度控制在0.005mm以内，拉钉端面和螺纹轴线的垂直度公差压到0.003mm，避免主轴拉爪拉紧时受力偏斜，长期使用拉伤主轴内孔。法兰段的V型定位槽和刀库换刀臂的卡爪间隙留了0.1mm的容错量，既不会因为间隙过大换刀时掉刀，也不会因为间隙过小卡滞导致换刀报警，槽口边缘做了R0.5的圆角过渡，减少换刀臂反复卡合带来的磨损。夹头锁紧螺母的外圆做了细密的滚花，现场操作工戴防滑手套也能徒手预紧，螺母内圈的偏心槽和ER夹头的配合间隙经过反复调试，锁紧时夹头的收缩量均匀分布在整个夹持段，不会出现夹头偏斜导致的刀具装夹歪头。刀柄本体的动平衡等级做到G2.5@12000rpm，本体上的两个键槽对称度公差控制在0.01mm，装拆拉钉的扁位位置特意避开了动平衡去重区，后期更换拉钉也不会破坏原有动平衡精度。夹头安装孔的内锥面和尾部锥柄的同轴度全程管控在0.003mm以内，装夹刀具后悬伸60mm处的径向跳动能控制在0.008mm以内，精加工时能有效减少接刀痕。刀柄尾部的扁位结构适配常见的斗笠式、圆盘式BT30刀库，装刀时不需要额外调整方向，刀库机械手抓刀时能精准卡入法兰槽，不会出现撞刀事故。材质选用20CrMnTi做渗碳淬火，表面硬度达到HRC58-62，芯部韧性足够，摔落时不会出现崩裂，锥面经过精磨后粗糙度达到Ra0.4，和主轴锥孔贴合时接触面积能超过90%，长期装拆也不会出现拉毛磨损的问题。锁紧螺母和本体的配合螺纹做了镀铜处理，反复拆装也不会出现螺纹咬死的情况，现场维护时不用频繁喷除锈润滑剂。
