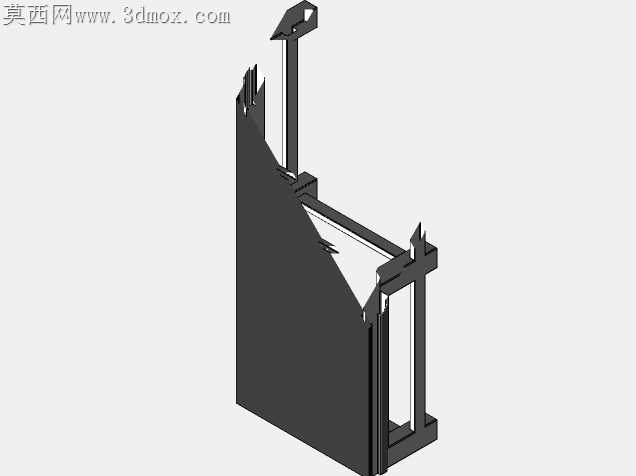

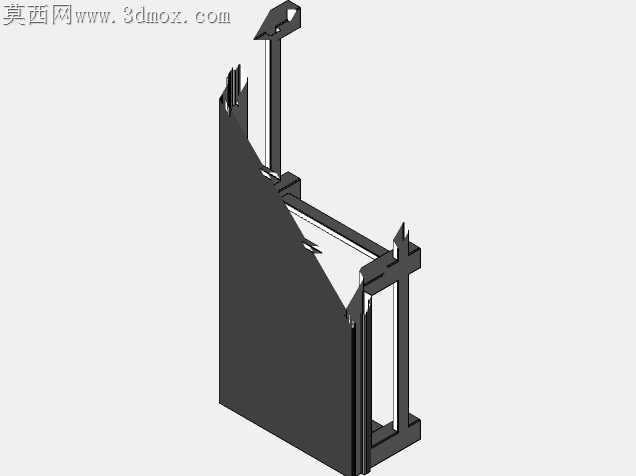

阿克特AKM1530空管数控加工主轴结构

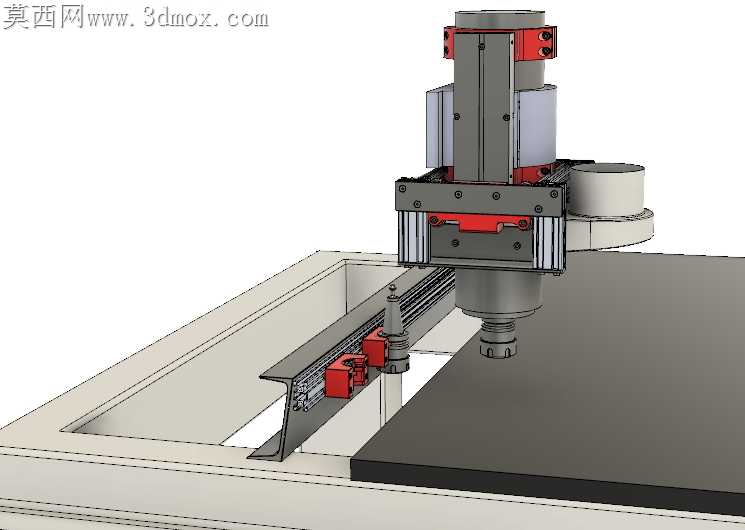

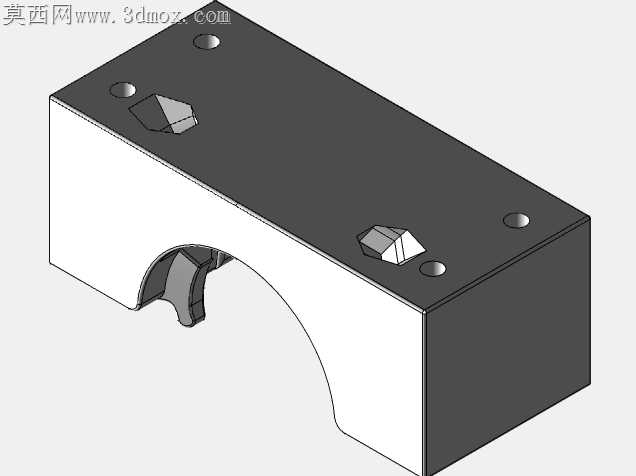

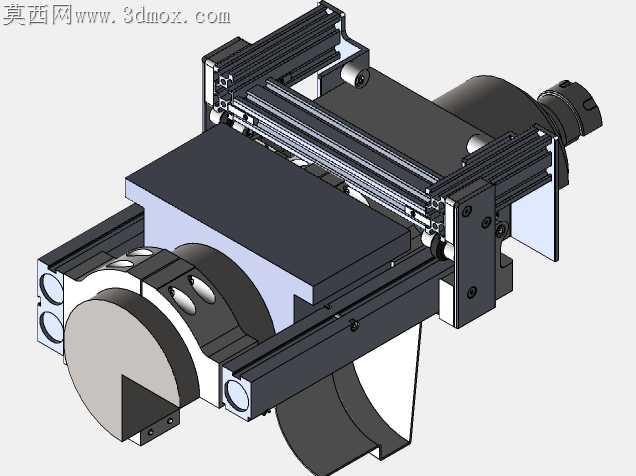

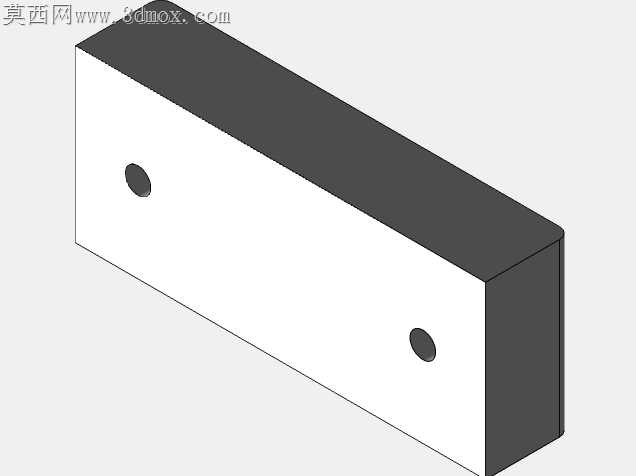

车间里跑过不少老款数控加工设备，最头疼的就是主轴换刀时的定位偏移问题，空管类工件加工时，刀具悬伸长、切削震颤大，换刀间隙的配合公差稍不留神就会让整批工件的侧壁粗糙度超差，甚至出现扎刀报废的情况。这套结构里的主轴安装座做了分体式的锁紧设计，红色的锁紧块不是直接贴在主轴套筒外壁，而是预留了0.02mm的弹性形变间隙，换刀时气缸推动锁块抱紧，不会因为长期反复锁紧出现套筒表面的压痕磨损，之前见过不少一体式锁座的设备，跑满三个月主轴套筒就会拉出深浅不一的沟槽，换刀重复定位精度直接掉0.1mm以上，修起来要拆整个主轴箱，停机成本极高。横梁上的导轨滑块安装位做了嵌入式的定位止口，不是靠螺丝硬拉着滑块找正，装配时只要把滑块卡进止口再拧紧紧固件，就能保证导轨和主轴运动方向的垂直度在0.01mm以内，不用反复打表调整，现场装配的效率能提不少，也避免了后期螺丝受剪切力松动导致的走位问题。主轴侧面的走线拖链固定座做了圆弧过渡的倒角，不会像直角固定座那样在高速往复运动时磨破线缆外皮，之前有台设备就是拖链座割破了主轴编码器的线，半夜跑机的时候突然丢步，铣废了整块待加工的板材，还差点崩飞刀具伤到人。工作台面的型材边框做了下沉式的T型槽设计，装夹工件时压板不会高出工作台面，主轴跑全行程的时候不会出现撞压板的风险，空管加工时经常要用到长刀具伸到工件内部加工，Z轴的下限位如果因为装夹凸起误触发，很容易打断刀具甚至磕坏主轴端面。自动换刀的拨叉位置做了可调式的腰型孔设计，不同长度的刀具装上去之后，不用重新加工安装孔，只要微调拨叉的位置就能对准刀柄的卡槽，适配性比固定式拨叉好太多，小批量加工换不同规格刀具的时候，不用花半小时重新调校换刀位置。主轴下端的防尘圈做了双层叠式的结构，加工铝件或者亚克力产生的细碎切屑不会顺着主轴套筒缝隙进到轴承里面，之前单防尘圈的设备，每个月都要拆主轴清一次切屑，不然轴承进屑之后高速转动会有异响，用不了多久就得换轴承。
