导柱式金属板材冲切工装结构

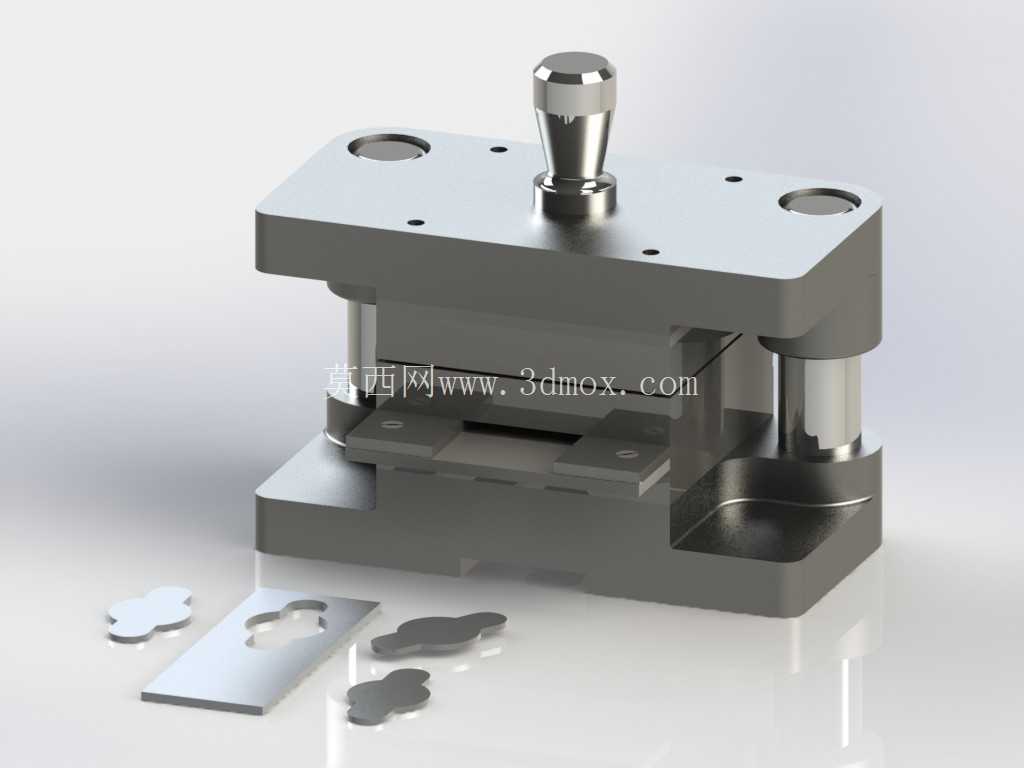

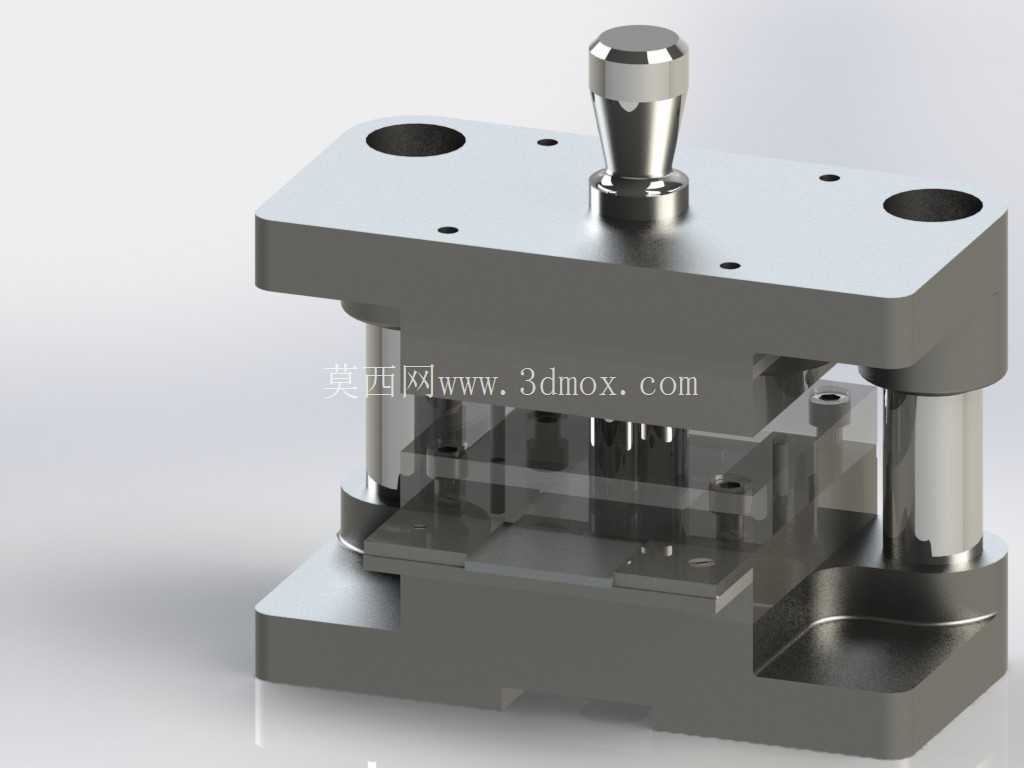

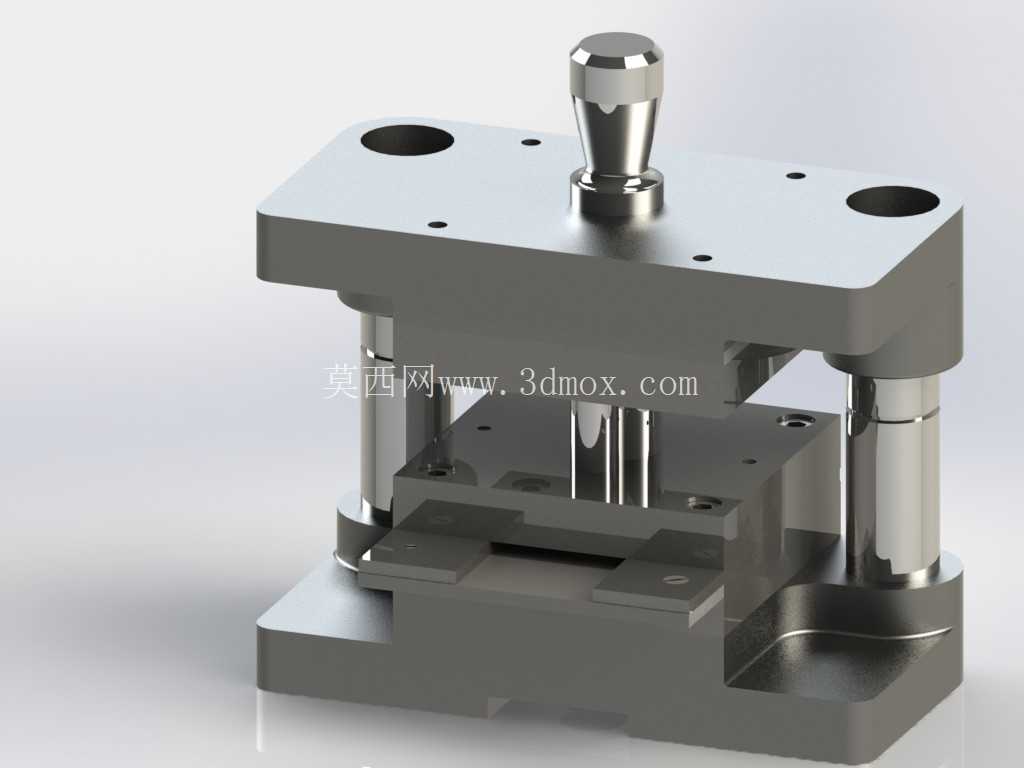

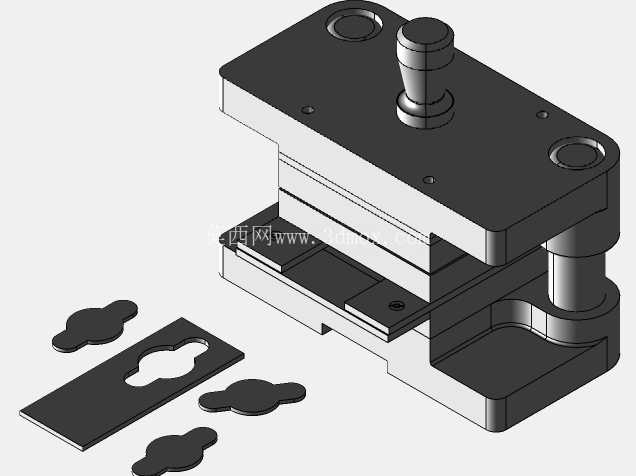

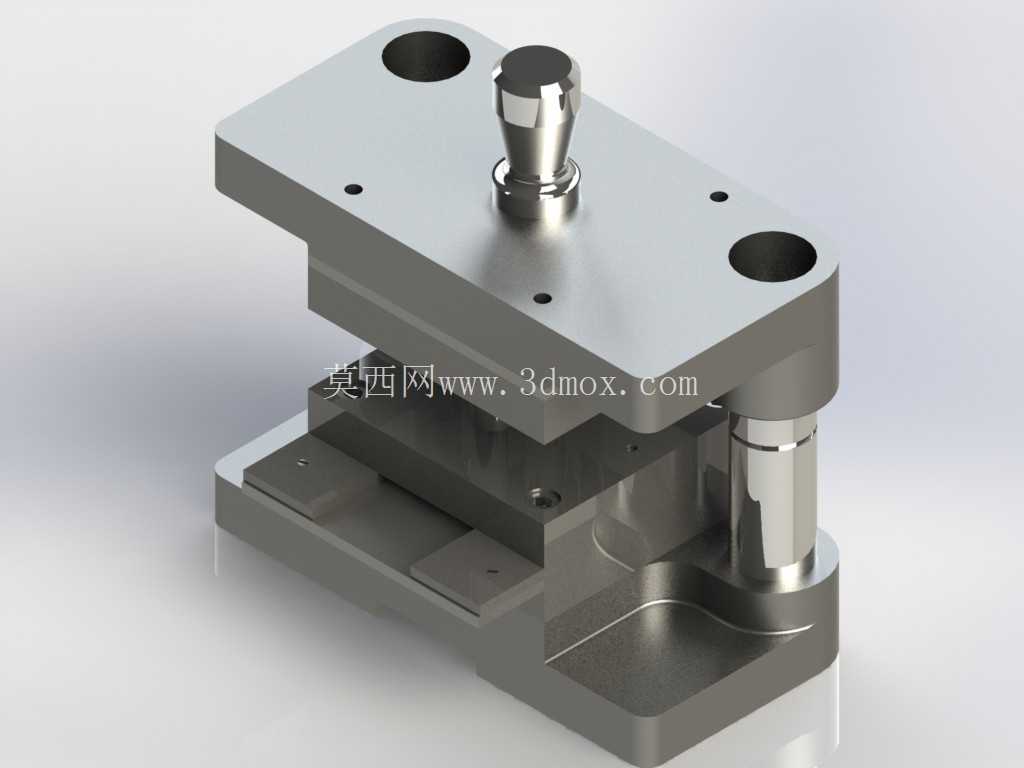

　　这套冲切工装主要面向薄金属板材的批量落料、切边工序，常见于五金冲压车间的小件加工工位，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成上下模合模动作，完成0.5-3mm厚度冷轧钢板、铝板、镀锌板的定形裁切作业，替代传统手工裁切的低效模式，也可作为小型连续冲压工位的独立裁切单元使用。从结构布局来看，整套工装采用后侧导柱模架作为承载基础，上模座顶部设置的模柄直接与压机滑块连接，传递垂直向下的冲压力，两根对称布置的导柱与下模座的导套形成高精度滑动配合，合模过程中保证上下模的对中精度，避免冲裁间隙偏移导致的刃口崩损、裁切毛刺超差问题。

　　上模部分通过内六角螺钉固定凸模安装板，裁切凸模采用台阶式定位结构嵌入安装板，配合圆柱销完成周向防转定位，保证刃口与下模凹模的间隙均匀分布在料厚的5%-8%区间，适配常规金属板材的冲裁间隙要求。下模部分设置整体式凹模固定板，凹模刃口采用直壁加漏料斜度的结构，直壁段高度取6-8mm，保证刃口多次修磨后仍有足够的裁切寿命，下方的漏料腔直接连通工作台排料孔，裁切完成的工件可直接靠自重落入收料盒，无需额外人工取件。下模座表面设置两组可调式定位挡块，通过腰型孔调整定位位置，可适配不同幅面的条料送进定位，挡块采用淬火钢材质，表面硬度达到HRC55以上，长期接触金属条料不会出现磕碰凹陷，保证送料定位的重复精度。模架的导柱导套配合间隙控制在0.01-0.02mm之间，合模过程中无卡滞、偏摆问题，导套内部设置储油槽，日常维护时只需定期加注冲压润滑油即可保证长期顺畅滑动，无需频繁拆解保养。从安装边界来看，上模座的两个安装沉孔中心距与常规16吨开式压机的滑块安装孔位匹配，下模座的T型槽固定位间距适配标准压机工作台的槽距，无需额外加工转接板即可完成安装，整体闭合高度适配常规小吨位压机的闭合高度调节范围，无需对压机进行额外改造即可投入使用。

　　实际生产场景中，这套工装可完成小型五金垫片、连接片、异形金属件的冲切作业，单次冲裁行程即可完成完整轮廓的裁切，刃口修磨时只需拆解上下模的固定螺钉，将凸模和凹模拆下即可在平面磨床完成刃口修磨，单次修磨量控制在0.1-0.2mm即可恢复锋利刃口，整套刃口的总修磨寿命可达3万次以上，适合中小批量五金件的连续加工需求。设计过程中充分考虑了冲压过程的受力分布，上模座和下模座均采用45号钢调质处理，整体厚度足够承受冲裁过程的瞬时冲击力，不会出现模座变形导致的间隙偏移问题，凸模和凹模均采用Cr12MoV模具钢淬火处理，刃口硬度达到HRC58-62，具备良好的耐磨性和抗冲击性能，避免冲裁过程中出现刃口崩裂、卷刃问题。

　　模架的卸料结构采用弹性卸料板设计，卸料板通过矩形弹簧与上模座连接，开模状态下卸料板高出凸模刃口1-2mm，合模时首先压紧板材，避免冲裁过程中板材出现翘曲移位，冲裁完成后弹簧带动卸料板将卡在凸模上的条料卸下，保证连续送料过程顺畅无卡料。整套结构没有冗余的复杂部件，所有零件均采用冲压模具的标准件规格，导柱、导套、模柄、内六角螺钉、圆柱销均可直接采购标准件替换，维护成本较低，适合小型五金加工厂的常规冲压工序使用，也可作为冲压教学场景的演示工装，直观展示导柱式冲裁模的结构组成和工作原理。
