螺栓螺母造型创意国际象棋棋子设计

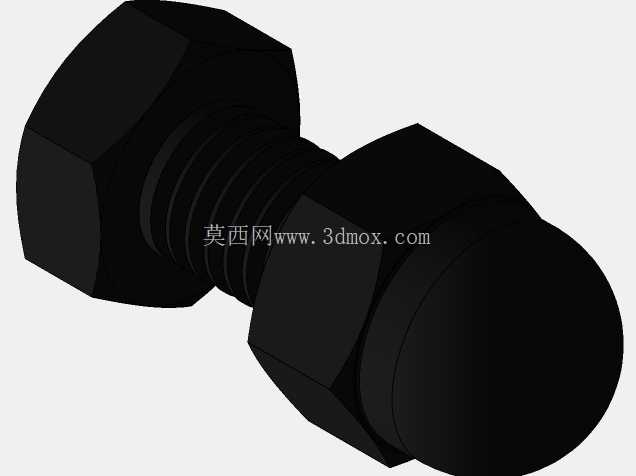

　　设计过程中首先锚定了标准紧固件的核心几何边界：六角头的对边尺寸、对角尺寸严格参照常用M系列外六角紧固件的比例做等比缩放，螺杆部分的螺纹牙型采用简化的梯形轮廓做视觉表达，既保留螺纹的识别特征，又避免过细的牙型结构在3D打印或者小批量注塑生产时出现填充不足、断牙的问题。棋子的握持段做了细微的尺寸优化，常规M16螺栓的头部厚度约10mm，直接按原比例缩小后棋子整体高度不足，握持时容易打滑，因此在保留六角头外形比例不变的前提下，将螺杆段的长度做了适配性拉长，同时在棋子底部增加了1.5mm厚的平整沉台，保证放置在棋盘上时不会因为螺纹末端的不平整出现晃动，沉台的直径略大于六角头的对边尺寸，既提升放置稳定性，也不会破坏螺栓造型的整体视觉协调性。这套以标准外六角螺栓、螺母为原型衍生的创意国际象棋棋子，最初的设计出发点是为五金行业展厅、机械主题文创空间提供兼具辨识度与工业质感的陈设道具，同时也可作为机械类教学场景中，帮助新人快速熟悉标准紧固件外形特征的趣味教学载体。不同于常规国际象棋棋子的具象化造型，整套棋子完全依托标准紧固件的几何特征做形态演化，没有额外添加脱离五金零件属性的装饰结构，所有轮廓都能在常规外六角螺栓、六角螺母的外形基准上找到对应关系。

　　从应用场景来看，这套棋子除了作为常规对弈道具使用，还可以拆解作为机械制图课程的识图练习素材：六角头的正六边形投影、螺杆的圆柱投影、螺纹的简化画法，都能和机械制图教材中的标准示例形成对应，学生在观察实体模型的过程中能更快建立紧固件的三维空间投影概念。在结构细节处理上，六角头的棱边做了R0.3mm的小圆角过渡，避免尖锐棱边在使用过程中造成划伤，同时也能减少3D打印过程中棱角位置的翘边问题；螺纹部分的牙距按视觉识别最优的比例做了调整，没有完全照搬标准紧固件的牙距参数，毕竟作为文创棋子，核心是传递螺栓的形态特征，而非作为受力紧固件使用，过大的牙距会让螺杆部分显得粗糙，过小的牙距则会在小尺寸模型上丢失细节，经过多轮打印测试，最终选定的牙距参数能保证在1:10的缩放比例下，依然能清晰分辨螺纹的螺旋走向。

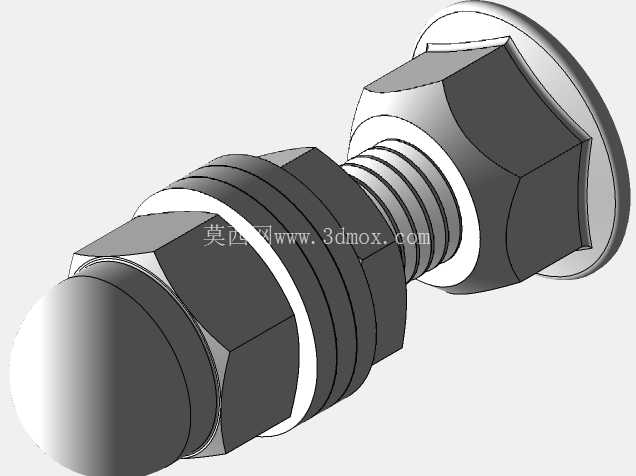

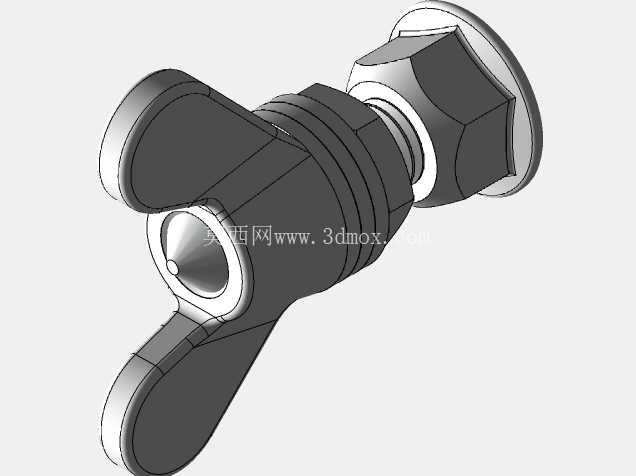

　　棋子的配重设计也做了考量，底部沉台位置预留了放置钢珠的空腔，用户可以根据自身使用需求添加配重块，提升棋子握持时的坠手感，空腔的开口用和底座同直径的薄圆片封堵，不会破坏外观的整体性。不同于很多工业风文创产品生硬堆砌五金元素的设计思路，这套棋子的所有形态演化都没有脱离螺栓、螺母本身的结构逻辑，比如作为“王”“后”的棋子，是在螺栓头部叠加了不同高度的螺母结构做层级区分，没有额外添加皇冠之类的具象装饰，仅通过紧固件的堆叠组合就能实现不同棋子的身份识别，既保持了工业设计的简洁感，也让整套棋子的风格高度统一。

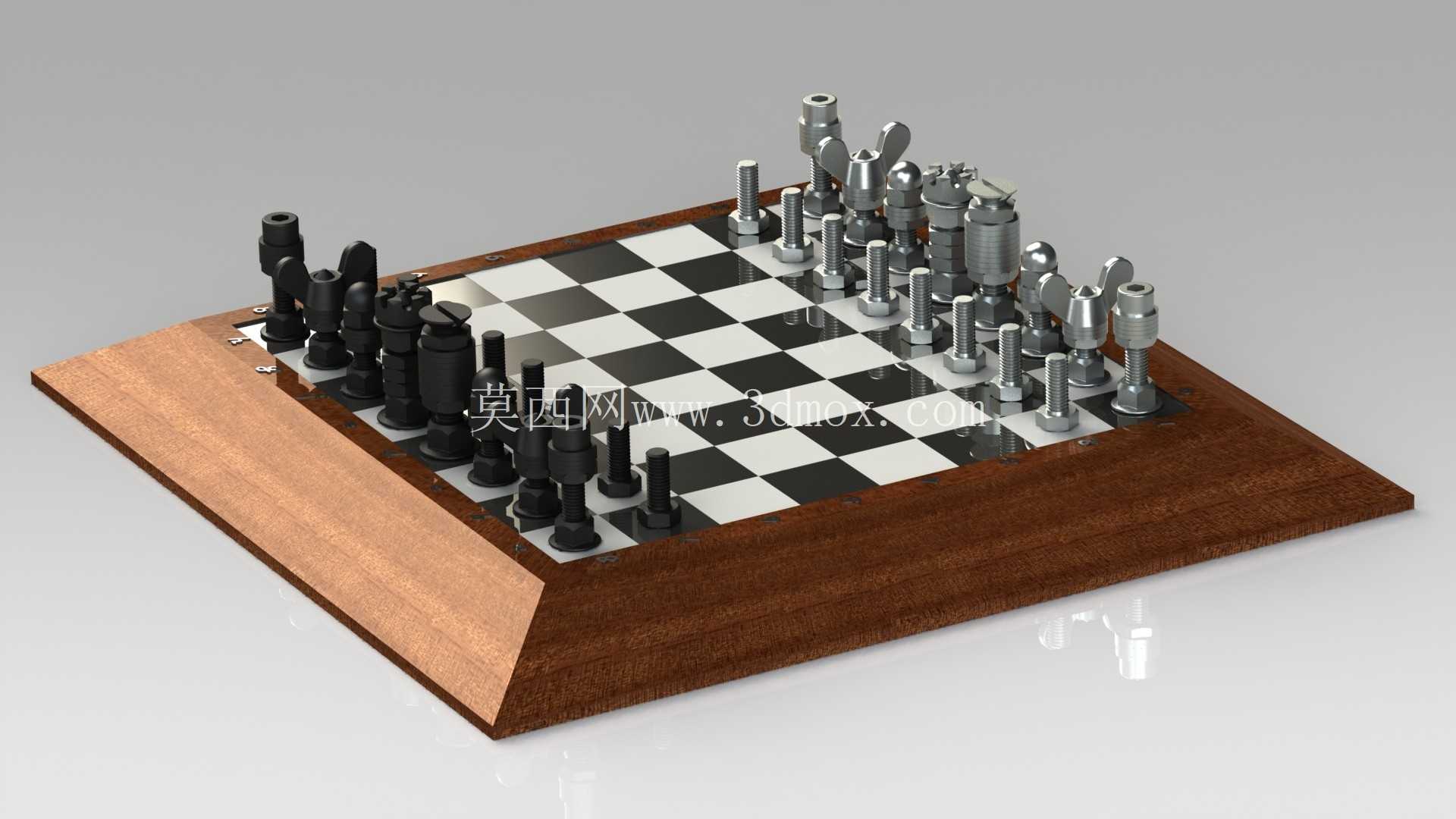

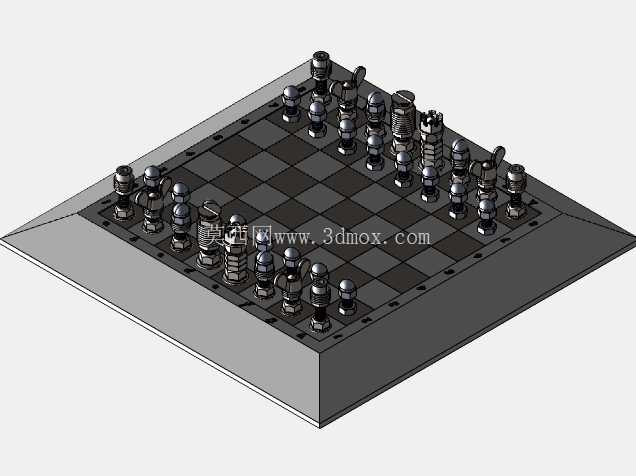

　　在安装边界方面，单枚棋子的最大外接圆直径控制在28mm以内，适配常规国际象棋棋盘50mm见方的格子尺寸，棋子总高度根据身份不同在45mm到65mm之间梯度分布，既满足对弈时的识别需求，也不会因为过高导致放置时重心不稳。整套模型的建模过程完全采用实体特征建模，没有使用复杂的曲面面片，所有特征都可以通过拉伸、旋转、扫描这些基础建模命令实现，结构设计从业者可以直接参考这个建模思路，练习标准紧固件的参数化建模方法，也可以在这个基础上修改参数，衍生出不同尺寸、不同比例的系列化文创产品。
