小型垂直桅杆曲臂高空作业平台结构

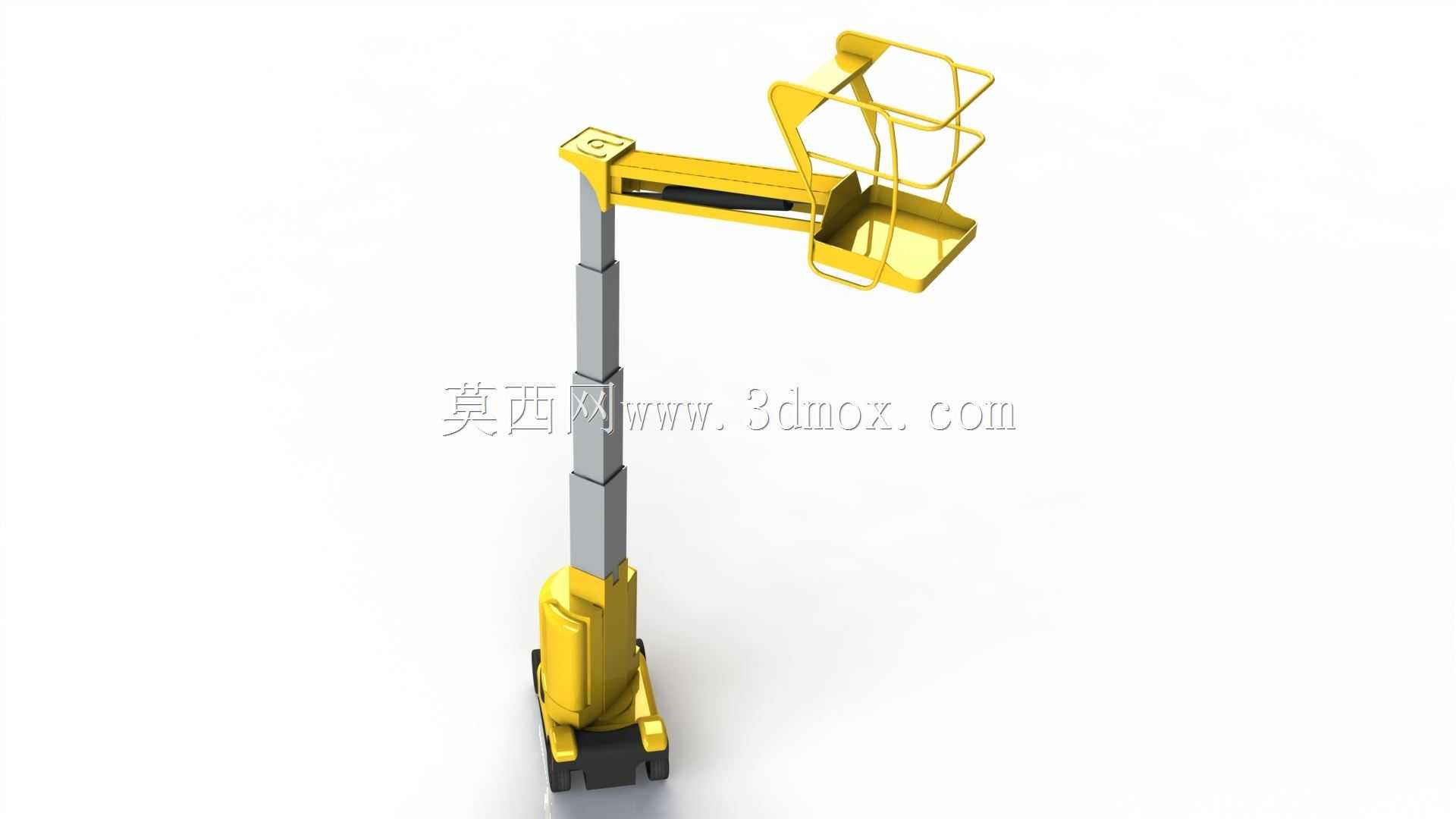

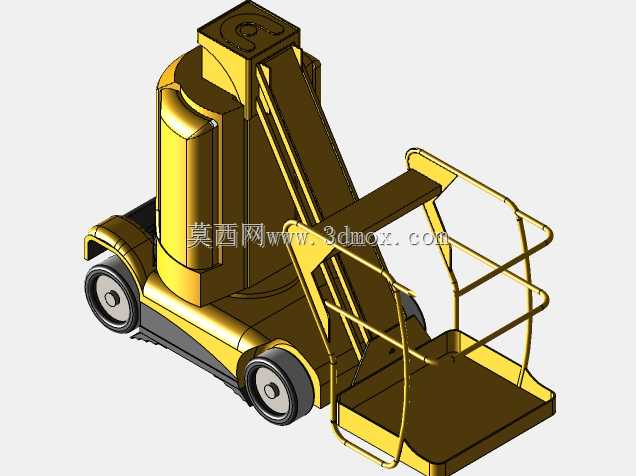

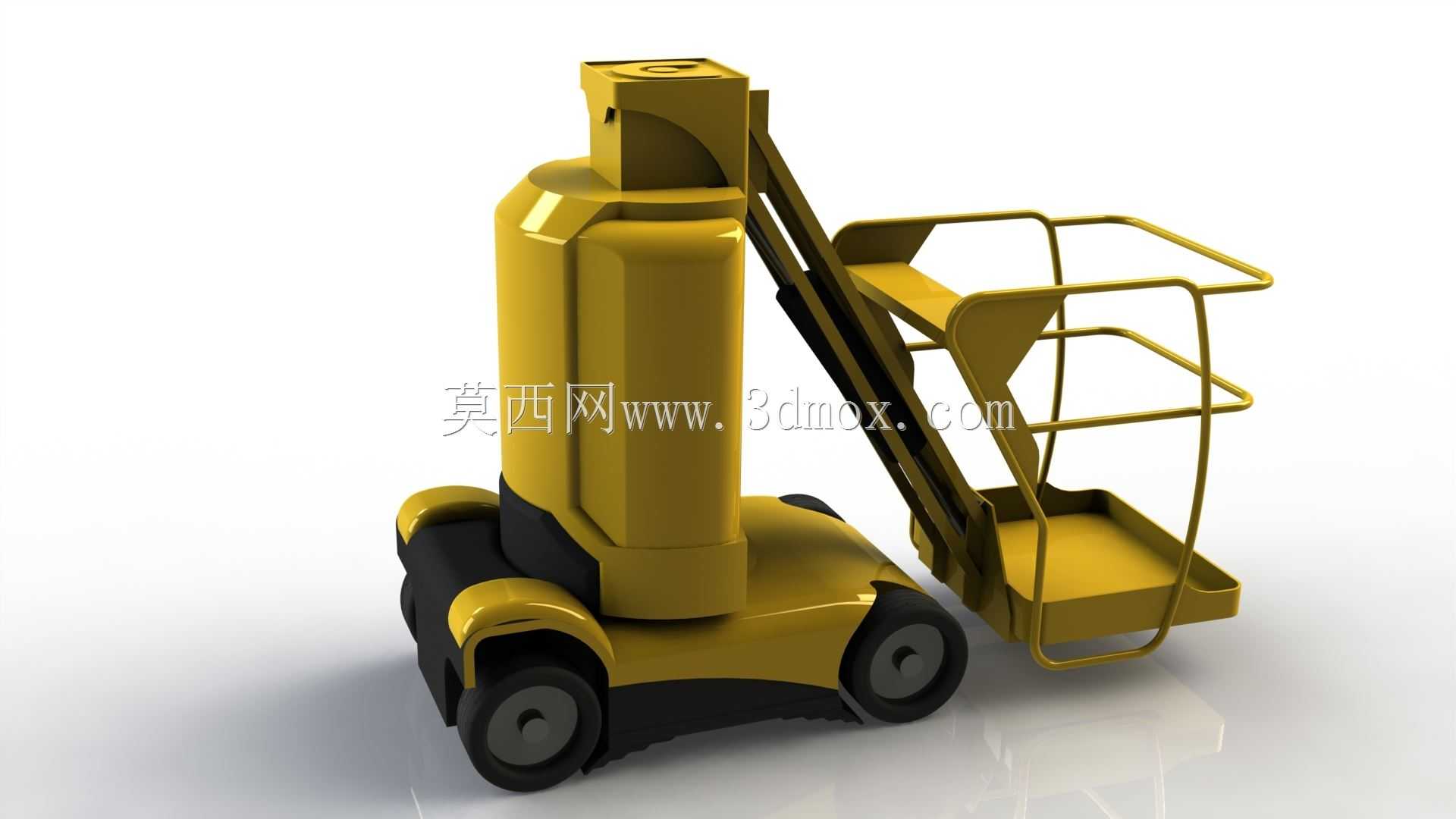

　　这款垂直桅杆曲臂式高空作业设备，主要面向商超内部维保、小型场馆灯具检修、仓储货架高位理货、狭窄厂区设备巡检这类对作业空间要求严苛的场景，区别于传统剪叉式高空作业平台只能垂直升降的局限，它的曲臂结构可以在桅杆升起后实现小范围的水平伸摆，能绕过管线、货架立柱这类固定障碍物，将作业人员精准送到需要操作的点位，不用反复挪动整机位置，在通道宽度不足1.8米的狭小作业环境里适配性极强。从结构设计逻辑来看，整机采用一体化配重式底盘，底部的厚重壳体集成了蓄电池舱、驱动轮组与电控模块，将整机重心牢牢压在底盘下部，即使桅杆升到最高作业高度、曲臂完全外摆时，整机的倾覆力矩也能控制在安全阈值内，不需要额外伸出支腿，省去了支腿展开调平的步骤，

　　单人就能完成设备移位与作业准备，大幅提升零散高空作业的效率。底盘采用三轮布局结构，两个大直径驱动轮布置在机身靠后位置，前部为万向随动轮，转向半径可以控制在1米以内，能够在电梯轿厢、狭窄走廊里灵活转向，甚至可以直接通过普通民用住宅的入户门洞，适配更多室内作业场景。桅杆部分采用多节嵌套的矩形截面型材，每节型材之间配置耐磨滑块与导向条，升降过程中通过内置的液压油缸驱动链条实现同步伸缩，避免多节桅杆升降时出现卡顿、偏摆的问题，桅杆的截面尺寸经过反复校核，在保证结构强度、满足最大作业高度下挠度要求的前提下，尽可能压缩收纳状态下的整机高度，让设备可以通过2米高度的常规室内门洞，不需要放倒桅杆就能完成跨区域转运。曲臂部分采用箱型焊接结构，

　　连接在桅杆顶部的回转支座上，能够实现左右各60度的回转摆动，臂体末端连接的作业平台带双层安全护栏，护栏高度符合高空作业安全规范要求，平台底板采用防滑花纹钢板，边缘设置踢脚板防止工具滑落，平台上预留了工具挂点与小件物料放置区，作业人员可以随身携带扳手、螺丝刀这类常用维保工具，不用频繁上下取料。在设计过程中，对整机的安装边界做了明确的限定：收纳状态下整机长度不超过1.4米，宽度不超过0.8米，高度不超过1.9米，完全适配常规货运电梯的内部尺寸，不需要拆解就能完成楼宇间的转运；作业状态下，最大作业高度覆盖6米区间，最大作业半径可以达到2.8米，平台额定载荷满足单人带工具作业的载荷要求，曲臂的摆动速度、桅杆的升降速度都做了限速处理，

　　避免动作过快带来的晃动风险，提升高空作业时的平稳性。行走部分采用直流电机驱动，行驶速度在收纳状态下不超过4km/h，升起状态下自动限制在1km/h以内，防止高位行走时发生侧翻，底盘边缘设置了防撞胶条，在狭窄空间内移位时即使碰到墙体或者货架，也不会对设备和周边设施造成磕碰损伤。设备的操作控件分别布置在底盘侧方与平台护栏上，地面操作人员可以在设备收纳状态下控制设备移位与升降，平台上的作业人员也可以根据作业需求自行调整臂架位置与高度，两处操作面板都设置了紧急停止按钮，遇到突发状况可以一键切断动力输出。针对室内作业的场景需求，整机采用蓄电池供电，没有尾气排放，轮组采用无痕橡胶材质，在环氧地坪、瓷砖地面上行驶不会留下胎印，不会对商超、展馆这类对地面整洁度要求高的场所造成污染。曲臂与桅杆的连接位置设置了角度传感器与行程限位，当曲臂外摆幅度超过安全角度、桅杆升到极限高度时，系统会自动切断动作输出，同时发出提示，避免误操作带来的安全隐患。整个结构的建模过程中，所有铰接点都按照实际装配公差预留了间隙，转动位置的轴承、衬套都做了简化还原，能够直观展示设备的动作逻辑，对于结构设计人员来说，可以参考这种紧凑化的布局思路，优化小型高空作业设备的空间利用率；对于设备选型人员来说，也能通过模型直观了解设备的作业覆盖范围与外形尺寸，判断是否适配自身的作业场景需求。
