垂直桅杆式高空作业平台结构设计

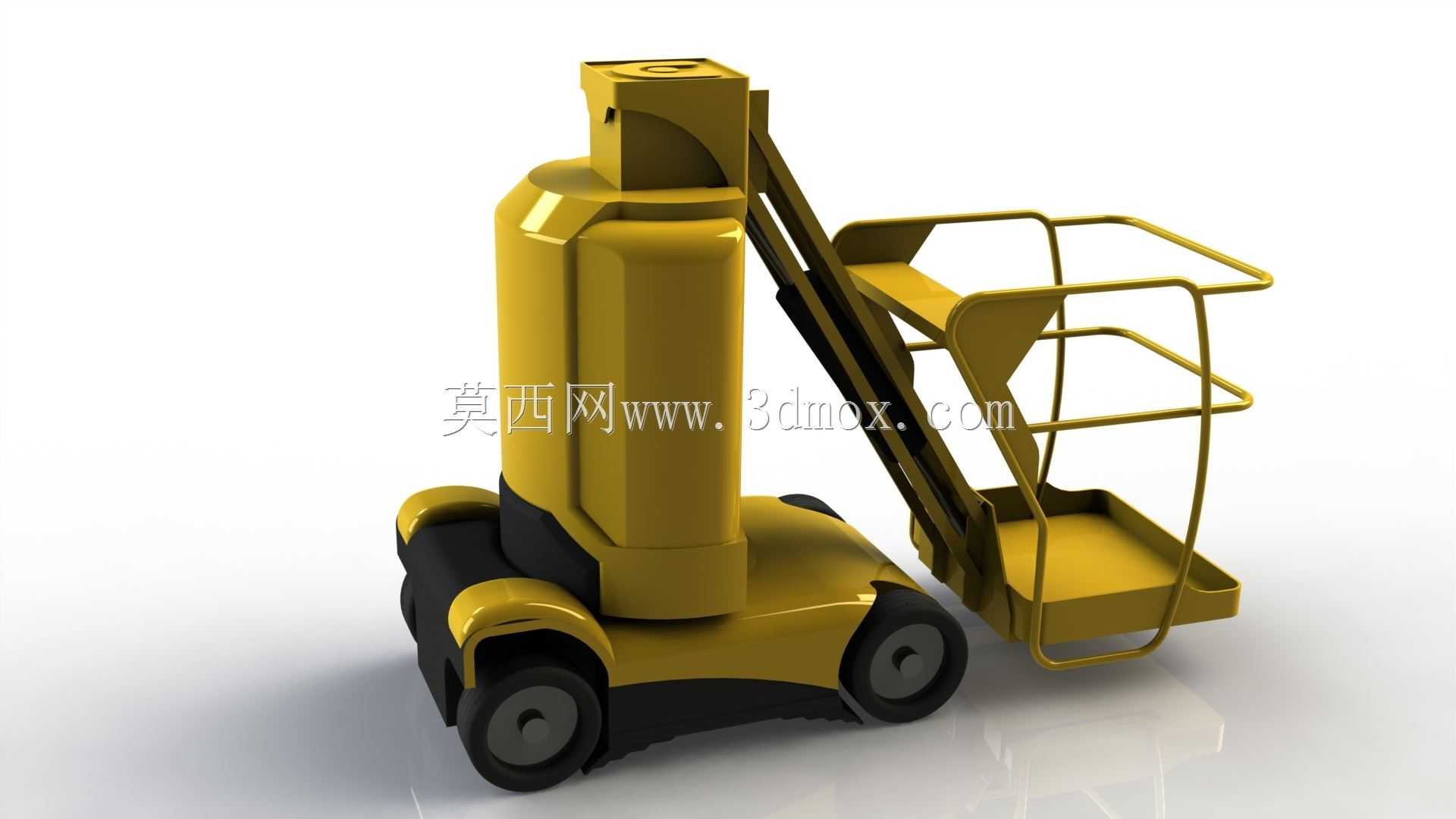

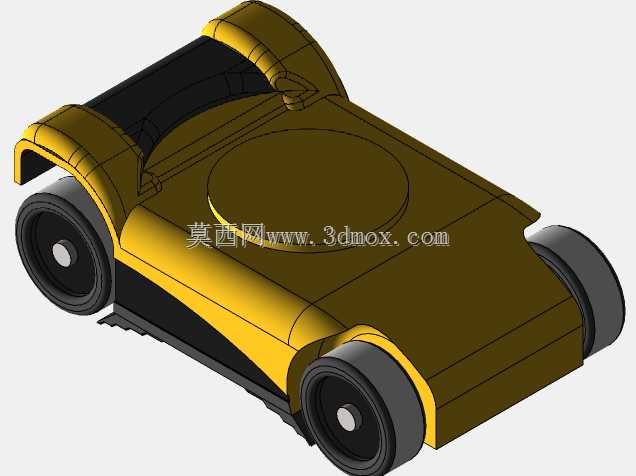

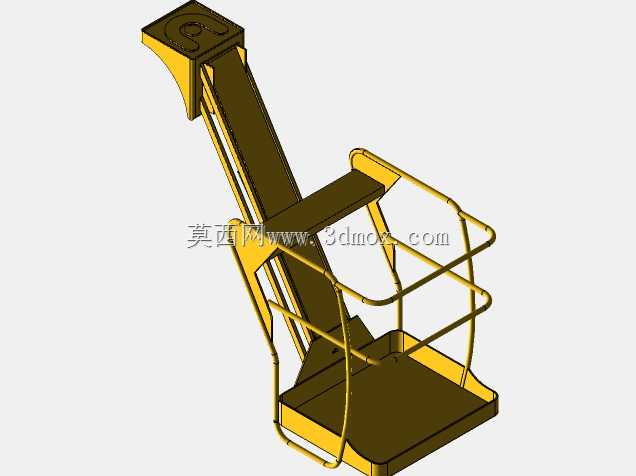

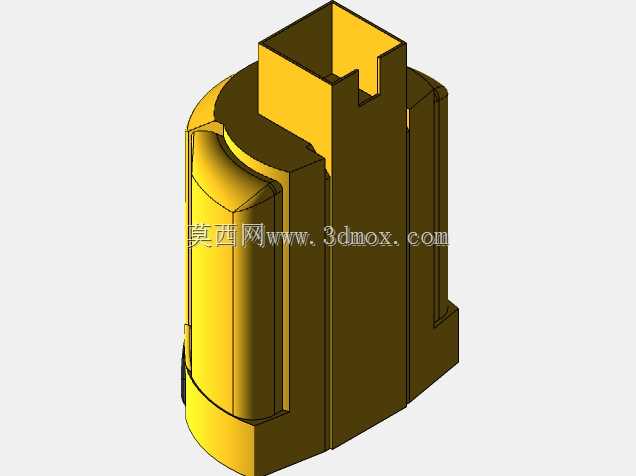

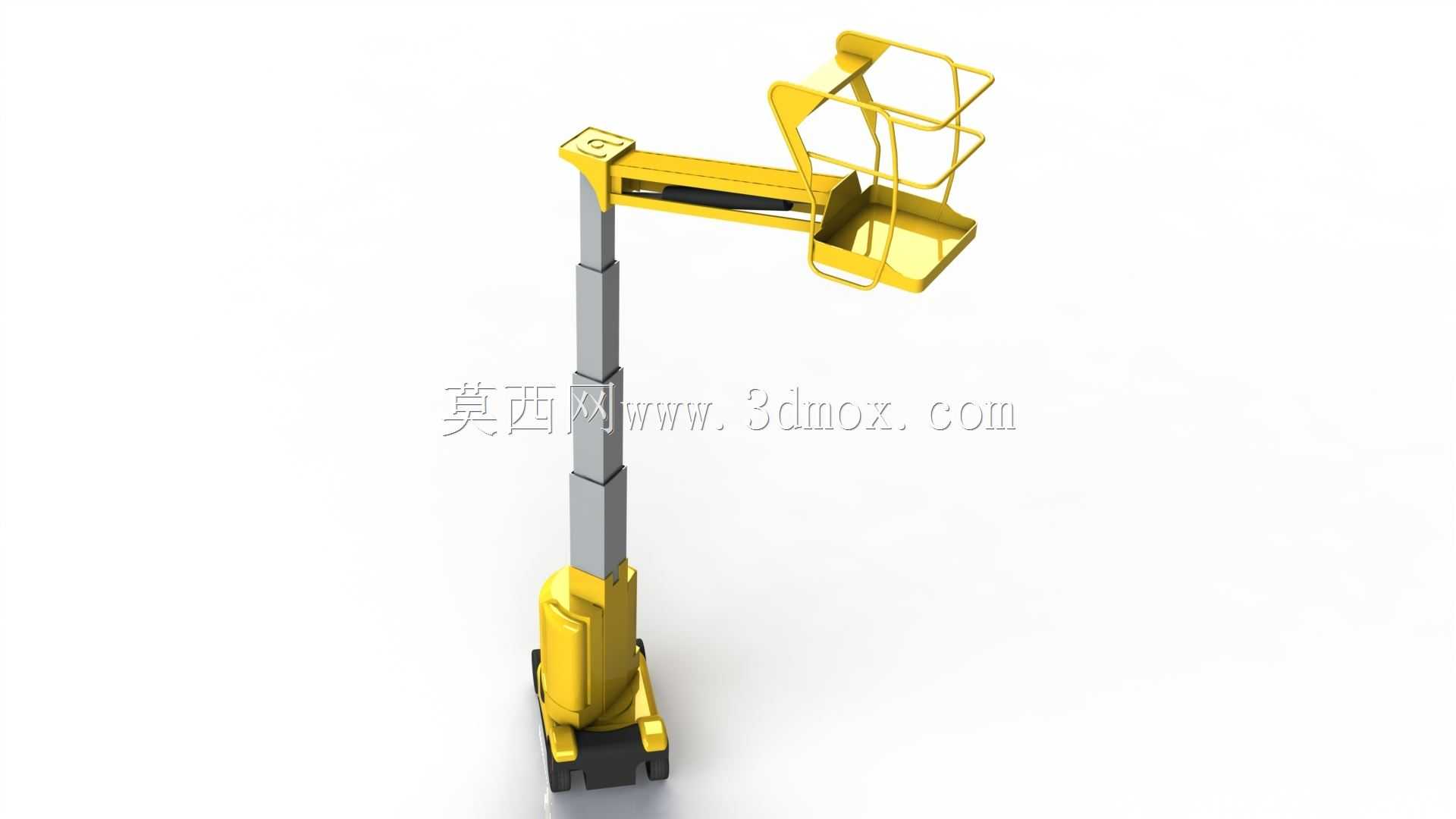

这款垂直桅杆式高空作业设备，主要面向室内狭小空间的高空维保、安装作业场景，常见于商超场馆灯具检修、厂房内管线布设、仓储高位货架理货、展厅装饰搭建这类对设备转弯半径、作业占地面积有严格限制的工况，相比剪叉式升降设备，其收拢状态下整机宽度更窄，能轻松通过标准单开门、电梯轿厢，适配多层建筑内部转场作业需求。从结构设计逻辑来看，整机采用一体化配重式底盘布局，驱动轮与转向轮集中布置在底盘下部，蓄电池、液压动力单元全部集成在底盘舱体内，既降低整机重心保障升降作业稳定性，也避免外置部件突出影响通行性。桅杆部分采用多节嵌套的垂直伸缩结构，相比曲臂式设备，垂直升降过程中无横向外摆位移，作业时仅需占用底盘正上方的垂直空间，在设备管线密集、周边障碍物多的车间内部作业时，能大幅降低碰撞周边设施的风险。工作斗采用框架式护栏结构，斗内预留工具放置区域，护栏高度符合高空作业防护标准，斗体与桅杆前端的连接座设置偏转限位，避免作业过程中斗体过度倾斜引发安全隐患。整机收拢状态下高度控制在两米以内，可直接进入常规净高的地下车库、设备夹层开展作业，最大作业高度覆盖十米以内的常规高空作业区间，作业斗额定载荷满足单人携带常用工具作业的需求，底盘外侧设置的防撞胶条，能在窄通道通行时避免剐蹭墙面或周边设备。设计过程中针对桅杆的受力变形做了针对性优化，每节桅柱的配合面采用耐磨导向条结构，既保证升降过程的顺畅度，也能长期使用后降低间隙晃动量，底盘的轮系布局采用小直径宽胎设计，在保证承载能力的同时降低整机最低离地高度，适配室内平整地面的通行需求，不会对环氧地坪、瓷砖地面造成压损。设备的操控单元分别布置在底盘侧方与工作斗内部，地面操作人员可在设备收拢状态下操控设备移动转场，作业人员进入工作斗后可自行控制升降高度与斗体小幅偏转，无需额外地面人员配合，单人即可完成全流程作业。桅杆的伸缩驱动采用内置液压油缸配合链条传动的结构，相比外置传动结构，能避免灰尘、杂物附着在传动部件上，降低日常维护频次，适配室内多尘作业环境下的长期使用需求。
