带滚轮拉杆式硬质防护安全储运箱结构

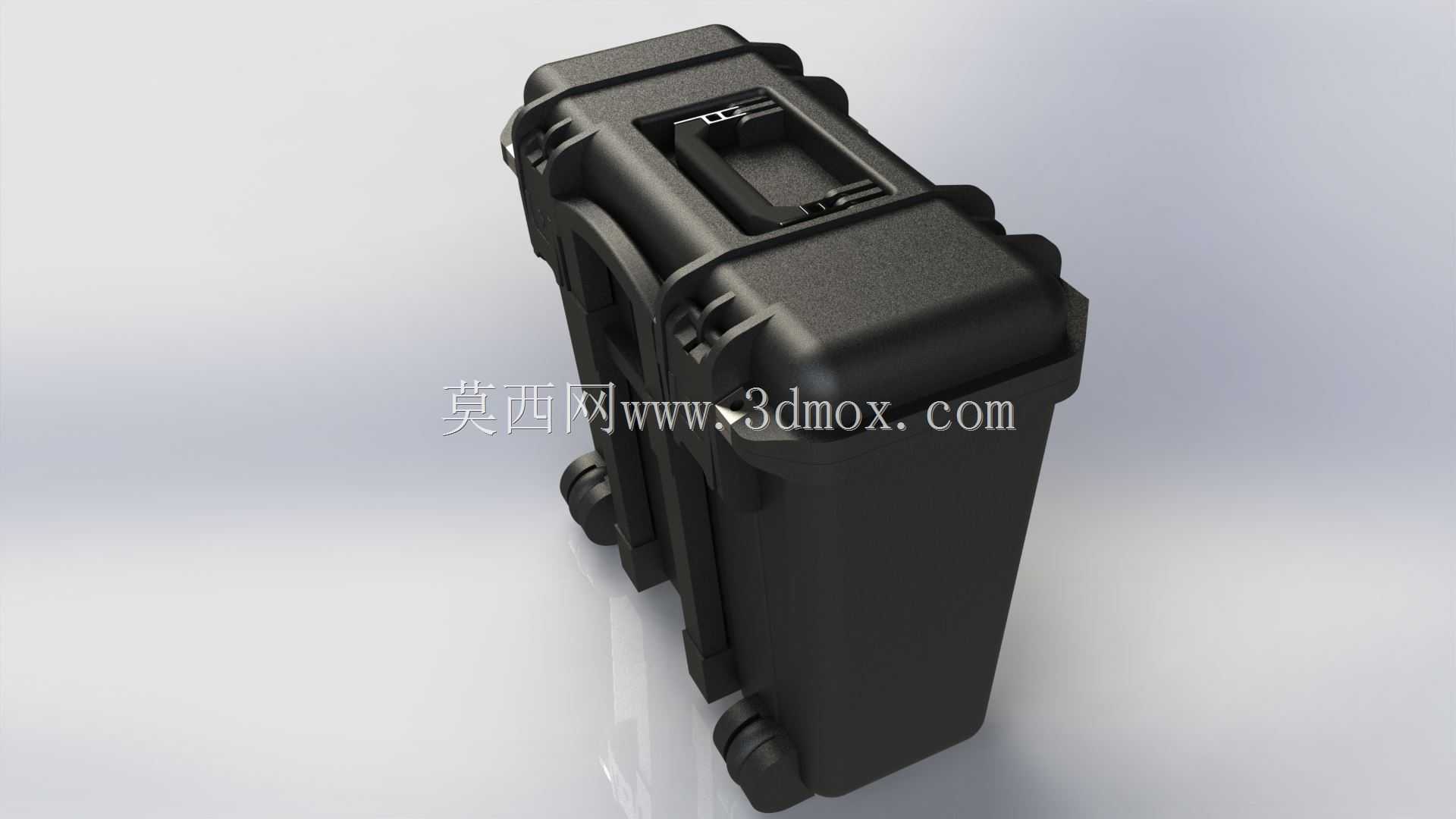

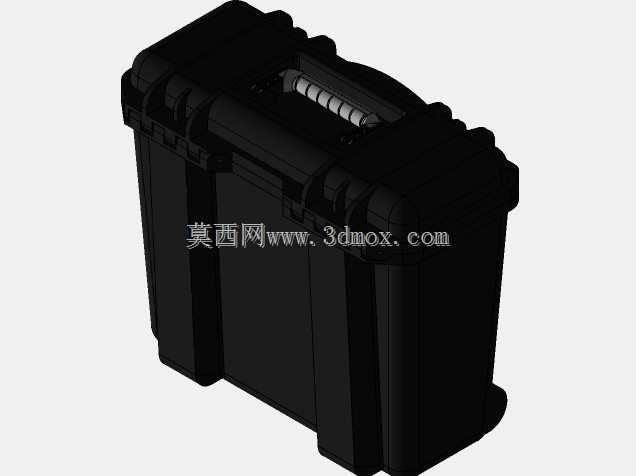

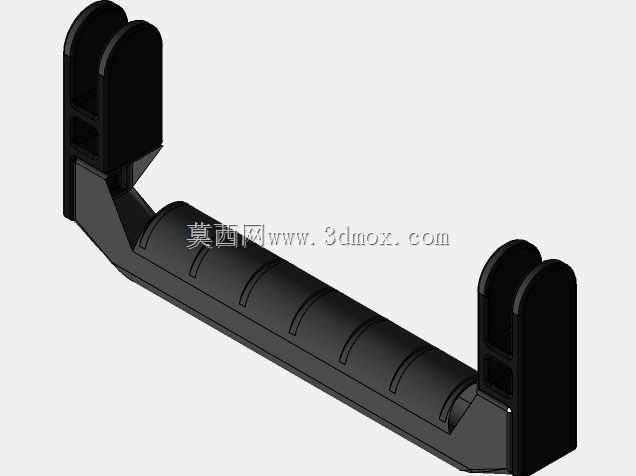

　　这款硬质防护储运箱的三维结构，核心面向户外作业、精密仪器转运、应急装备携行等场景的装载防护需求，区别于普通民用收纳箱，整体结构围绕抗冲击、密封防护、便携转运三个核心需求展开设计。从结构布局来看，箱体采用上下对开式扣合结构，合页区域设置在箱体背部，扣合锁止结构分布在箱体正面两侧，锁止位做了加厚凸台处理，避免转运过程中磕碰导致锁扣失效，箱体开合角度做了限位设计，开启后上盖不会过度后仰倾倒，方便现场取放内部装载的设备。箱体顶部设置内嵌式提手，提手收纳后与箱体顶面齐平，不会额外占用堆叠空间，提手与箱体的连接位做了内嵌式转轴结构，转轴区域设置加强筋，避免满载提拉时连接位开裂。箱体侧面设置可伸缩拉杆结构，拉杆收纳后完全嵌入箱体侧壁的预留槽内，

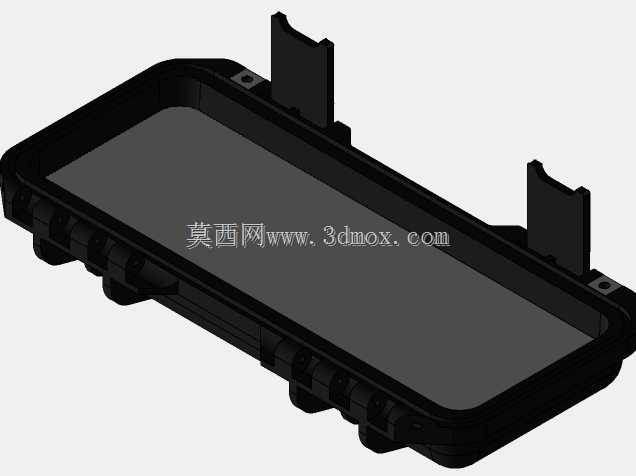

　　外部无突出结构，避免转运过程中拉杆被剐蹭变形，拉杆的伸缩档位做了卡位设计，拉出后可根据使用者身高调整长度，适配不同场景的拖行需求。箱体底部设置两个定向滚轮，滚轮安装位做了下沉式凸台结构，滚轮外缘略突出箱体底面，拖行时滚轮直接接触地面，箱体底面不会与地面产生摩擦，滚轮采用耐磨硬质材质，适配砂石、水泥、沥青等不同户外路面的拖行需求，同时滚轮的安装轴做了密封处理，避免泥水进入转轴区域导致卡滞。箱体整体外形做了棱角导圆处理，所有外部棱边都设置了加厚防撞筋条，筋条与箱体本体为一体化结构，跌落或受到侧向冲击时，筋条首先承接冲击力，通过筋条的微量形变分散冲击能量，避免冲击力直接传递到箱体内部损伤装载物。箱体的扣合面设置了一圈内嵌式密封槽，

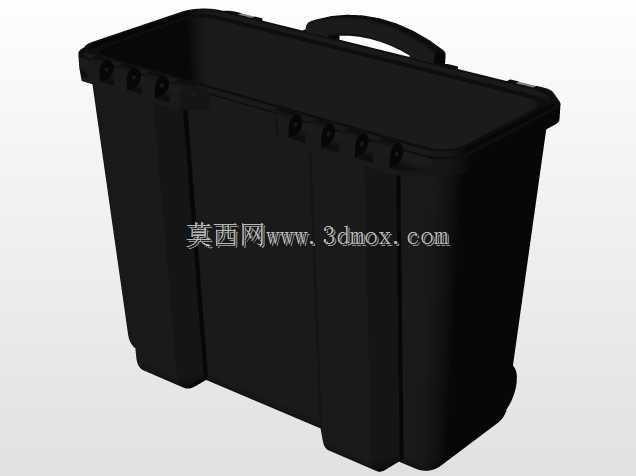

　　可适配安装橡胶密封胶条，扣合锁止后胶条被均匀压缩，实现箱体内部的防水防尘防护，可满足雨天户外转运、多尘作业环境下的内部设备防护需求。从安装边界来看，箱体内部为规整的矩形空腔，可根据装载设备的外形尺寸搭配定制海绵内衬，空腔的四个内角做了小圆弧过渡，方便内衬的裁切安装，箱体侧壁的厚度均匀，外部加强筋的高度统一，多个同规格箱体堆叠时，上层箱体的底部凹槽可与下层箱体的顶部凸台卡合，堆叠后不会出现滑移倾倒，适配仓储、车载运输时的多层堆叠需求。箱体的壁厚设计兼顾了结构强度与整体重量，在锁扣、提手、拉杆、滚轮安装这些受力集中的区域，都做了局部加厚处理，同时在箱体内部的对应位置设置网格状加强筋，既保证了受力位置的结构强度，

　　又不会过度增加箱体整体重量，空载状态下便于单人搬移。在结构细节上，箱体正面的锁扣采用按压式锁止结构，操作时无需额外工具，单手即可完成开合，锁扣表面设置防滑纹理，戴防护手套操作时也不会出现打滑情况。箱体上盖的内侧可根据需求设置文件袋或小零件收纳格的安装位，预留了对应的安装卡槽，无需额外打孔即可加装收纳配件，方便存放纸质记录文件、小型工具配件等零散物品。这款箱体的结构设计充分考虑了实际使用中的各类工况，比如车载固定时，箱体外部的加强筋可作为绑带的固定位，绑带沿筋条凹槽缠绕固定，不会出现绑带滑移的情况；航空托运时，箱体的整体外形尺寸符合常规托运行李的尺寸要求，外部突出结构少，不会在托运过程中被传送带卡滞。从建模逻辑来看，整个箱体的结构采用参数化建模思路，所有壁厚、加强筋尺寸、安装位尺寸都可根据实际装载需求调整参数，比如针对大重量装载需求，可调整壁厚与加强筋的厚度参数，针对小型设备收纳需求，可等比例缩放整体外形尺寸，快速衍生出不同规格的同系列防护箱结构，大幅缩短同系列产品的设计迭代周期。建模过程中对所有活动部件都做了运动干涉检查，比如拉杆伸缩、提手翻转、锁扣开合、滚轮转动这些运动结构，都验证了全行程内无结构干涉，活动部件的运动间隙控制在合理范围内，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致结构晃动。
