蔡司Accura桥式三坐标测量机结构建模

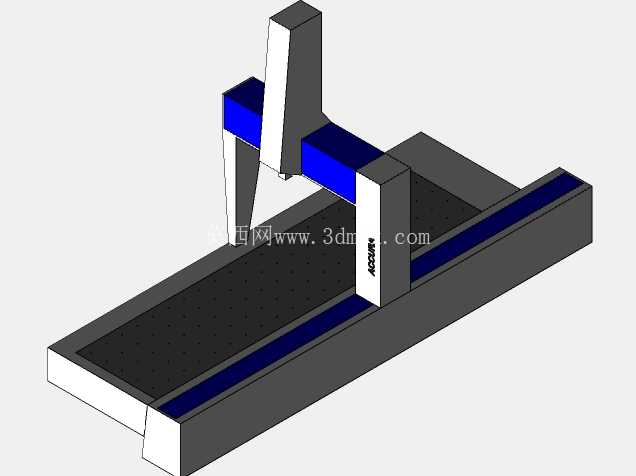

　　在精密制造领域，几何量公差检测是把控零部件加工精度的核心环节，桥式三坐标测量机作为通用型高精度计量设备，广泛覆盖汽车零部件、航空航天结构件、精密模具、电子接插件等多领域的尺寸形位公差检测场景，可完成空间点坐标采集、轮廓度拟合、位置度校验、孔径与孔距批量测量等多种检测任务，是计量室、车间精测区的核心检测装备。本次建模的桥式测量设备，采用移动桥式经典结构布局，整体由花岗石工作台、X向双导轨支撑梁、Y向滑鞍、Z向测量主轴、底部调平支撑脚几个核心部分组成，建模过程中优先还原设备的安装边界与运动行程范围，确保模型可直接用于车间计量区的布局规划、设备进场动线模拟、周边安全防护围栏设计等场景。

　　从结构设计逻辑来看，该类设备的X向导轨采用高架桥式布置，两侧支撑立柱固定在工作台两侧的基座上，横梁沿X向做直线运动，这种布局相比移动工作台式结构，能大幅降低工作台承载工件时的运动负载，允许承载更大重量的被测工件，同时X向运动部件的重量更均衡，高速运动时的动态精度稳定性更好。Y向滑鞍沿横梁导轨做横向运动，Z向主轴沿滑鞍做垂直方向的升降运动，三个运动轴的正交精度直接决定设备的整体测量精度，建模时严格还原了三个轴的运动行程范围，X向行程覆盖工作台全宽，Y向行程覆盖工作台全长，Z向行程满足最大被测工件的高度检测需求，各轴的运动限位位置、防撞缓冲预留空间都按照实际安装手册的尺寸做了还原，避免布局模拟时出现运动干涉误判。

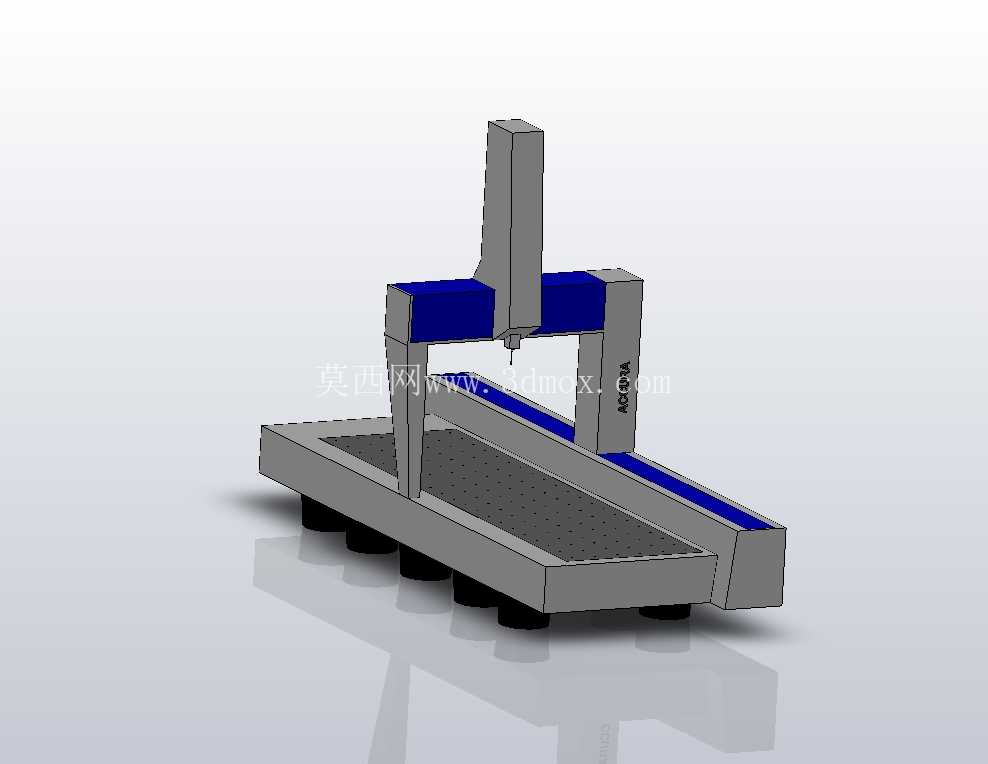

　　工作台采用带T型槽或者密集螺纹孔的花岗石平台结构，花岗石材料的热膨胀系数低，刚性好，长期使用不易变形，是高精度测量设备工作台的首选材料，建模时还原了工作台面的安装孔位布局，方便后续配套设计工件装夹夹具、柔性工装支架时做位置匹配。底部的调平支撑脚采用多点均匀布置，每个支撑脚都具备独立的高度调节功能，安装时可通过调节支撑脚将工作台面调整至水平状态，保证三个运动轴的运动平面与水平面平行，降低重力对运动轴直线度的影响，建模时还原了支撑脚的调节行程范围，可用于模拟设备安装时的地面平整度适配场景，提前核算地面预埋垫板的厚度需求。在细节处理上，模型重点还原了各运动轴的防护罩结构，X向横梁两侧的导轨防护罩可避免车间环境中的粉尘、切削液雾气进入导轨内部，保护导轨和光栅尺的清洁度，Z向主轴的伸缩防护罩可随主轴升降同步伸缩，避免测量过程中工件磕碰主轴外壳。需要说明的是，模型优先保证整体体积、安装边界、运动行程的准确性，对于设备内部的光栅尺读数头、伺服驱动电机、气浮轴承组件、测头更换架等内部精细结构做了适当简化，因为这些结构在车间布局规划、外围防护设计、工件上下料动线模拟等场景中不需要精确体现，简化后可降低模型的复杂度，提升布局仿真时的运行流畅度。

　　从实际应用角度出发，该模型可用于新建计量室的设备布局排布，提前核算设备与墙面、恒温恒湿风管、其他检测设备之间的安全距离，预留足够的工件上下料操作空间、设备维护保养空间；也可用于配套设计自动化上下料机构时的干涉校验，比如搭配工业机器人完成工件自动上下料时，可通过模型模拟机器人的运动轨迹，确认机器人取放工件时不会与测量机的运动部件发生碰撞；还可用于测量操作人员的培训场景，通过三维模型直观展示设备的结构组成、各轴运动方向、安全操作边界，降低新员工培训时的设备误操作风险。建模过程中所有外部尺寸均参考设备官方安装手册的参数进行绘制，设备的总长、总宽、总高尺寸，工作台面距离地面的高度，操作侧的预留空间尺寸，电源、气源接口的位置都做了对应还原，能够满足工程场景下的大部分仿真、布局、配套设计需求，对于设备内部的电控柜布局、管线走向等不影响外部交互的结构未做深入建模，避免不必要的建模工作量，同时保证模型的实用性。
