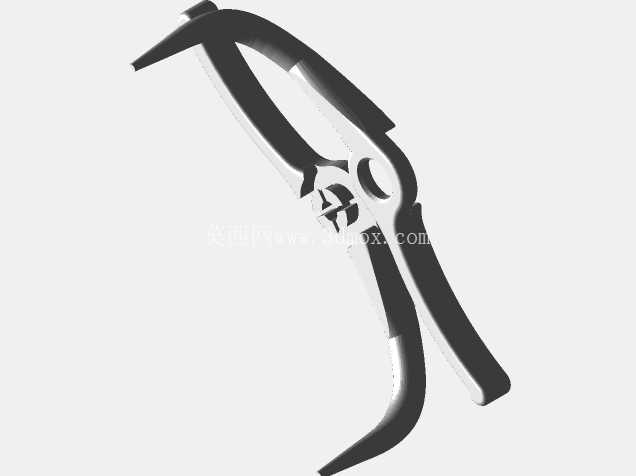

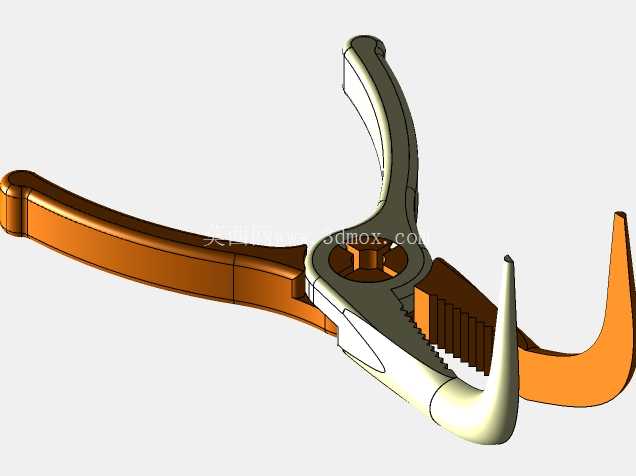

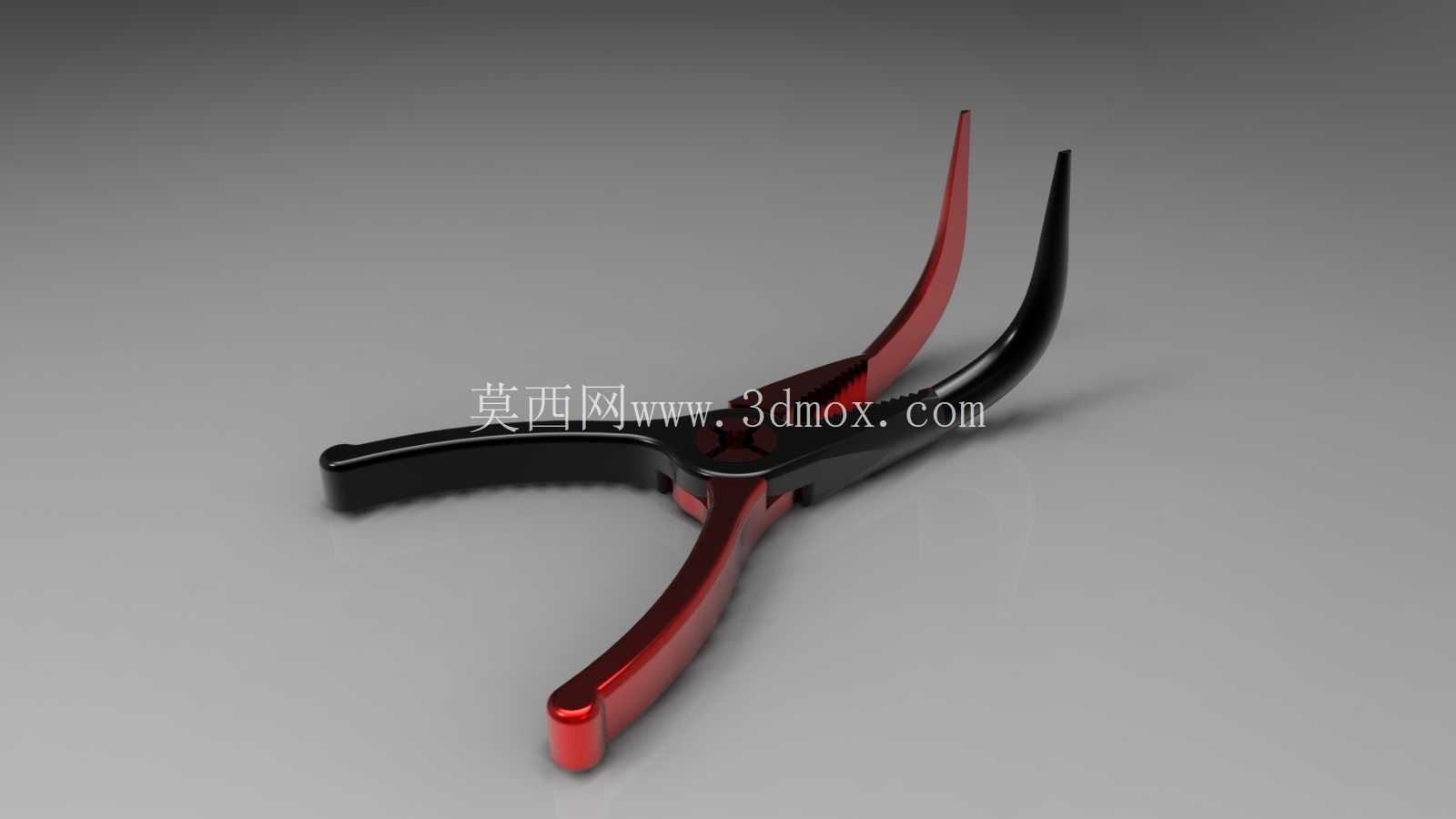

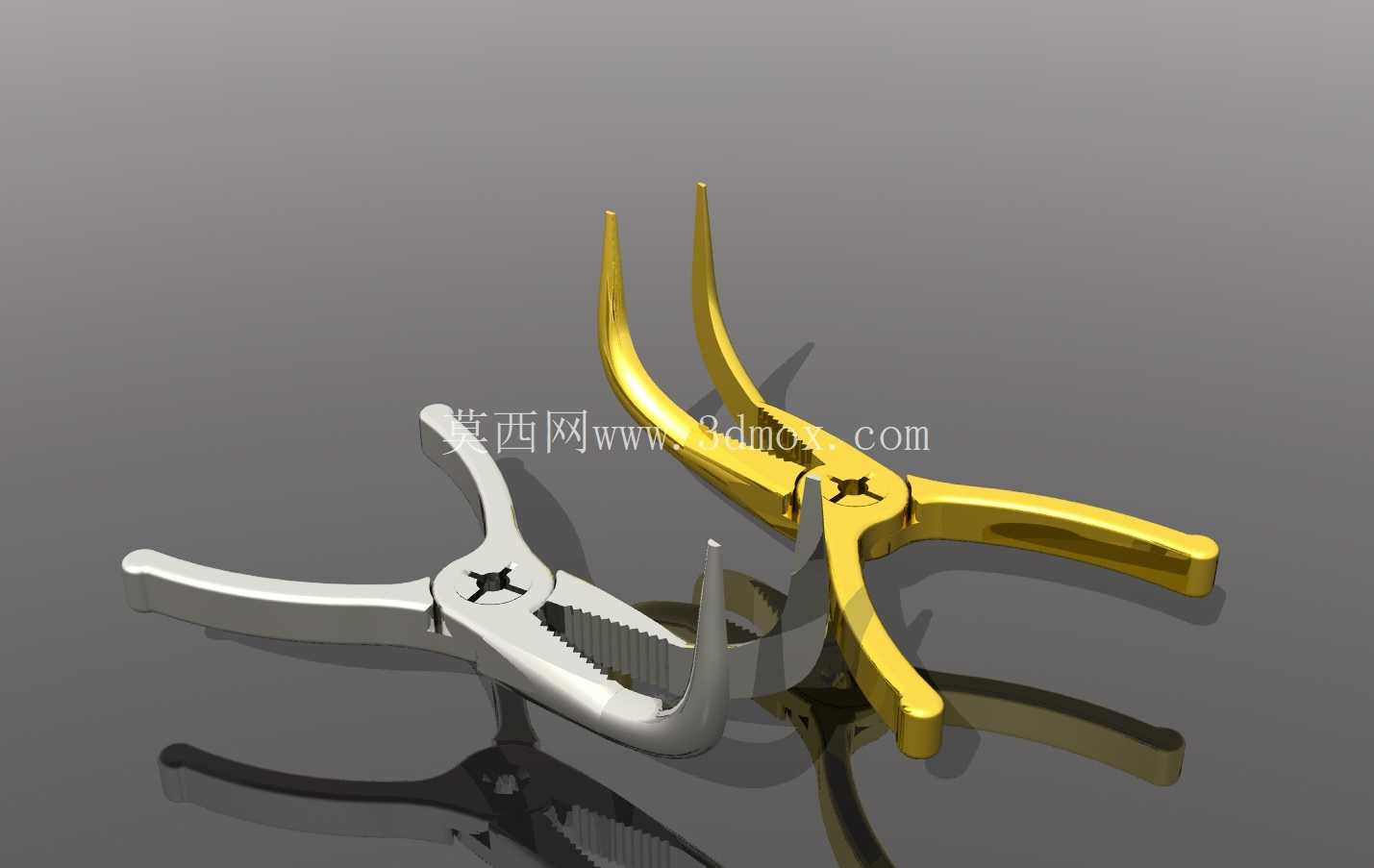

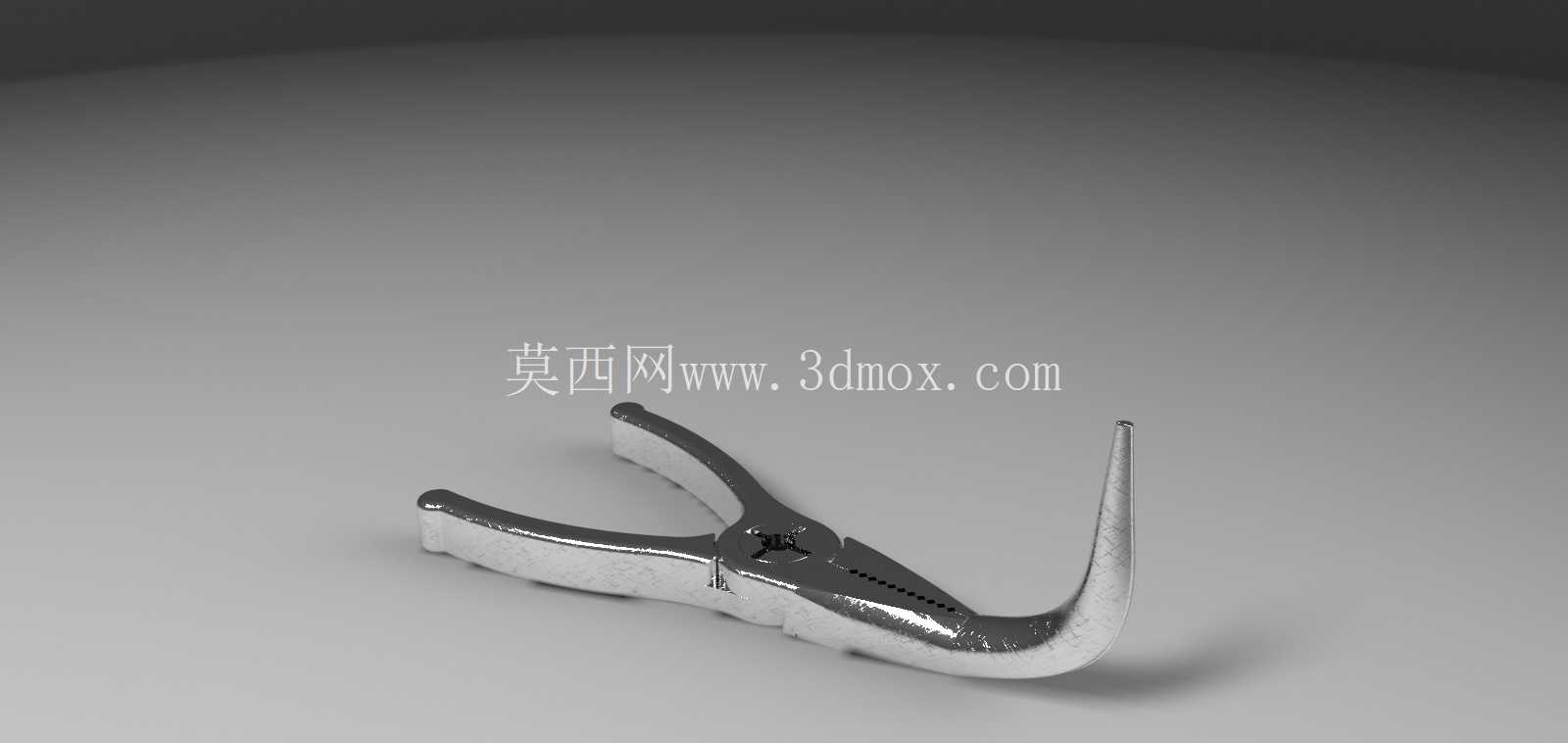

精密作业用90度弯嘴夹持钳结构设计

　　从功能特性上看，钳头弯折段的内侧加工有细密的齿形防滑纹路，夹持直径0.5mm到8mm的零件时，齿纹能嵌入零件表面的微小间隙，提供足够的静摩擦力，避免夹持过程中零件滑脱，同时齿纹的齿尖做了倒钝处理，不会在软质金属、塑料零件表面留下过深的夹痕，满足精密零件装配的外观要求。钳身的铰接轴采用了沉头铆钉铆接结构，铆接后的轴端与钳身侧面齐平，不会在探入狭小空间时被周边结构卡滞，铰接位置的配合间隙控制在0.02mm以内，开合过程中钳嘴不会出现左右晃动的偏摆，保证夹持对位的精度。握持部分的手柄采用了符合人体工学的弧形轮廓，手柄表面做了分段式的防滑凹槽设计，握持时手掌的受力均匀分布在指节与掌心位置，长时间持续作业也不会出现局部压痕，手柄与金属钳身的结合位置做了包边处理，避免金属边缘割伤手部。设计过程中，针对钳头弯折处的应力集中问题做了专门的结构优化，弯折段的过渡圆角做了加大处理，同时在弯折处的背部增加了加厚的加强筋结构，当施加最大握持力时，弯折位置的最大应力低于材料屈服强度的60%，保证反复使用过程中不会出现钳头断裂、弯折变形的问题。这款90度弯嘴夹持钳的结构设计，核心瞄准狭小空间内的精密夹持作业场景，在电子元器件引脚修整、线束端子压接辅助、狭小腔体内部零件卡位、模型制作精细修配等场景中，直嘴钳无法探入的弯折空间、视线存在遮挡的作业位置，这类弯嘴结构的夹持工具能发挥不可替代的作用。不同于常规尖嘴钳的直向延伸结构，这款钳具的钳头做了90度弯折处理，钳嘴尖端的作业方向与钳身握持轴线呈垂直夹角，作业时握持的手部可以避开作业面的遮挡，让操作人员能清晰观察到钳嘴尖端的夹持位置，避免直嘴钳操作时手部遮挡视线导致的对位偏差、零件夹伤等问题。

　　钳嘴的尖端做了收窄处理，最尖端的宽度仅为1.2mm，可以探入宽度2mm以上的缝隙内部完成夹持作业，同时两个钳嘴的贴合面做了精密研磨处理，闭合状态下尖端位置的贴合间隙小于0.03mm，可以夹持厚度0.1mm的薄片状零件，不会出现薄件从钳嘴缝隙滑脱的问题。从安装与使用的边界尺寸来看，钳身总长度控制在160mm左右，90度弯折段的长度为28mm，钳头最大张开角度为45度，最大开口距离为35mm，完全张开状态下的整体外轮廓宽度为72mm，可以探入深度30mm以内的弯折腔体完成作业，不会因为整体尺寸过大无法进入作业空间。

　　钳身的金属部分采用了中碳钢整体锻造后淬火处理，刃口位置的硬度达到HRC45-50，既有足够的强度保证夹持刚性，又有适当的韧性避免受力崩裂，手柄部分采用绝缘工程塑料包覆，在低压电路接线作业时也能提供基础的绝缘防护。不同于普通的尖嘴钳，这款弯钳的钳头弯折角度经过反复验证，90度的夹角刚好适配绝大多数设备内部的弯折操作空间，既不会因为角度过小导致探入深度不足，也不会因为角度过大导致握持时手腕需要过度弯折产生操作疲劳。在钳身的中段位置，还设计了锯齿状的夹持面，可以用来夹持稍大尺寸的螺母、管件类零件，兼顾常规直嘴钳的部分功能，减少作业过程中频繁更换工具的频次。

　　铰接位置的铆钉在铆接时预留了适当的转动阻尼，钳身开合过程中不会出现松旷晃动感，也不会因为阻尼过大导致单手操作开合费力，操作人员可以通过单手握持的力度灵活控制钳嘴的开合幅度，完成微小零件的精细夹取、定位等操作。针对精密装配场景中常见的小零件拾取需求，钳嘴尖端的对齐精度做了严格控制，闭合状态下两个钳嘴的尖端完全对齐，错位量小于0.05mm，可以准确夹取直径0.3mm的细小螺丝、引脚等零件，不会出现尖端错位夹不住小零件的问题。整体结构没有多余的复杂零件，全部由两个钳身主体、一个铰接铆钉、两个手柄包覆层组成，后期维护简单，铰接位置出现卡顿的时候只需要添加少量润滑油即可恢复顺畅开合，长期使用的耐用性表现优异。
