45度弯嘴精密夹持五金钳具设计

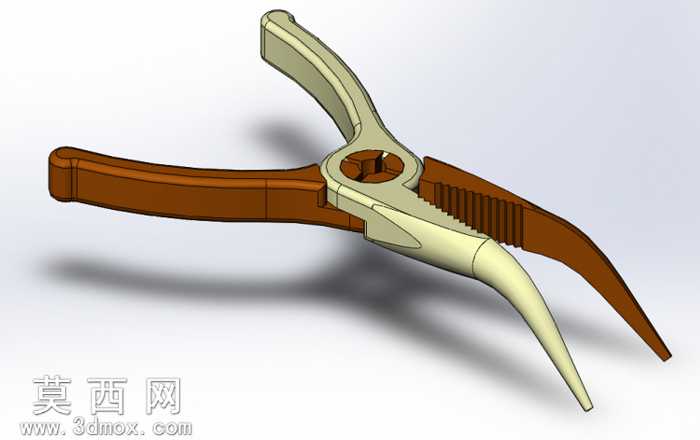

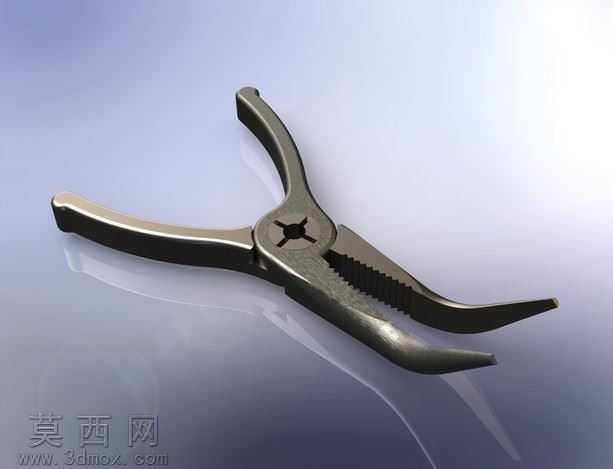

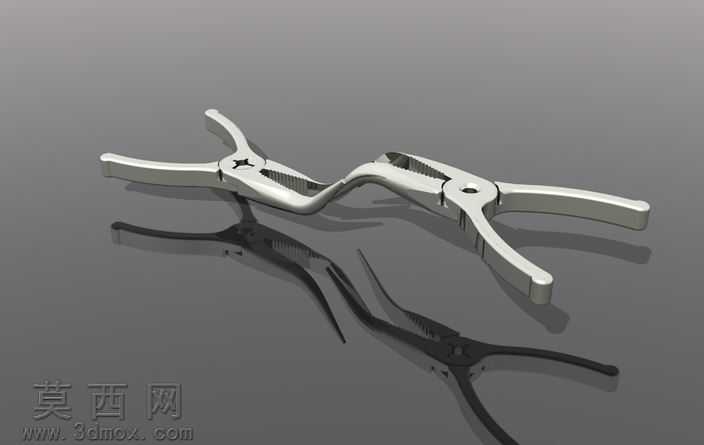

本作品为45度弯嘴夹持钳的三维建模设计，整体围绕精密轻载作业的使用需求展开结构规划，建模过程中先以钳体的铰接转轴为核心基准，分别完成两个钳臂的轮廓草绘，通过拉伸、放样特征构建钳身的基础实体，再对钳头的45度弯曲段做曲面过渡处理，保证弯角处的应力分布均匀，避免使用过程中出现应力断裂的问题。材质设定上，将钳身握持段做防滑橡塑包覆材质处理，模拟真实工具的绝缘防滑握感，金属钳体部分采用哑光合金钢材材质，添加细微的拉丝纹理与金属磨砂质感，铰接转轴处做亮面金属处理，区分不同部件的材质差异，提升渲染后的真实感。结构设计层面，钳头咬合区域加工有细密的防滑齿纹，可提升夹持小尺寸工件时的摩擦力，避免工件滑脱，两个钳臂的握持段做符合人体工学的弧度处理，贴合手部握持的自然形态，铰接位置的转轴做限位结构设计，控制钳口的最大开合角度，防止开合过度导致钳体错位。设计思路上，针对精密装配、狭小空间作业的场景，将钳头设计为45度弯曲形态，可伸入直嘴钳无法抵达的弯折空间内完成夹持操作，同时优化钳臂的杠杆比例，在钳头输出足够夹持力的前提下，降低握持时需要施加的手部力度，适配长时间精细作业的使用需求，减少操作疲劳。建模过程中对所有的棱角位置做圆角过渡处理，既符合真实五金工具的加工工艺特征，也避免锐边带来的使用安全隐患，渲染阶段采用柔和的工作室光源，在钳体下方投射自然的软阴影，清晰展现钳具的整体形态、弯角结构与各部件的衔接关系，完整还原这款弯嘴钳的结构特征与使用特性。
