手动弹簧销压入装配手压治具结构

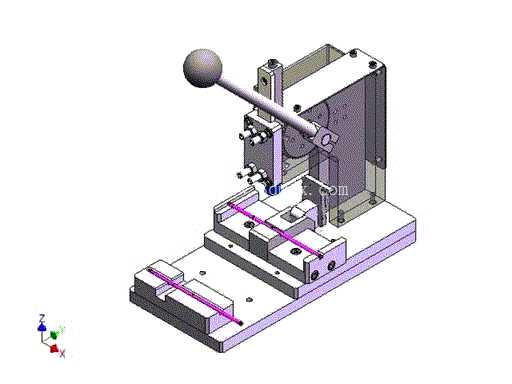

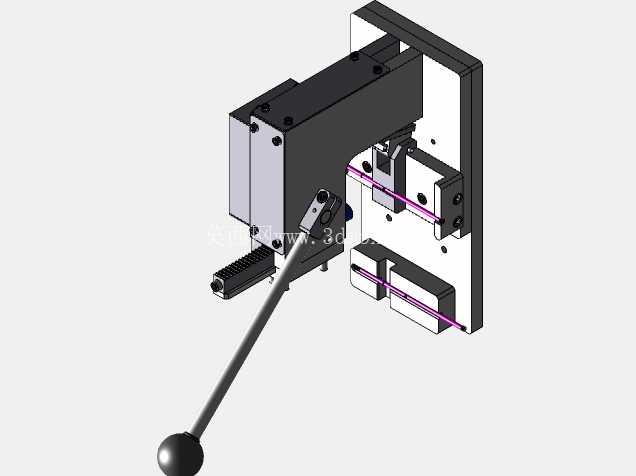

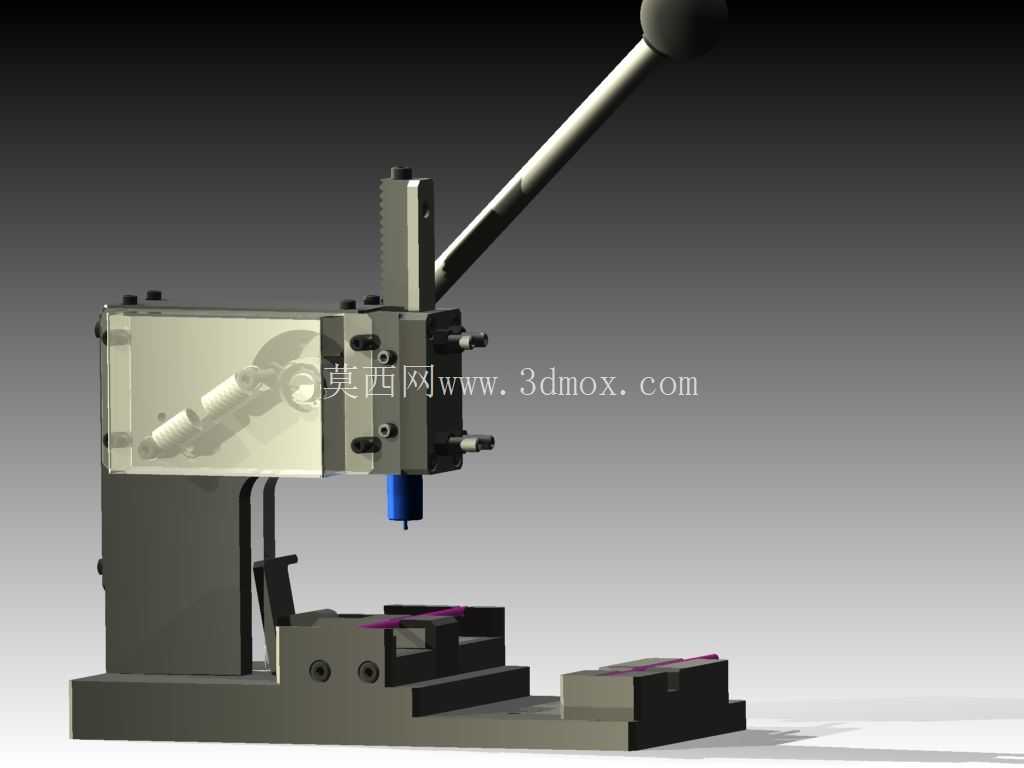

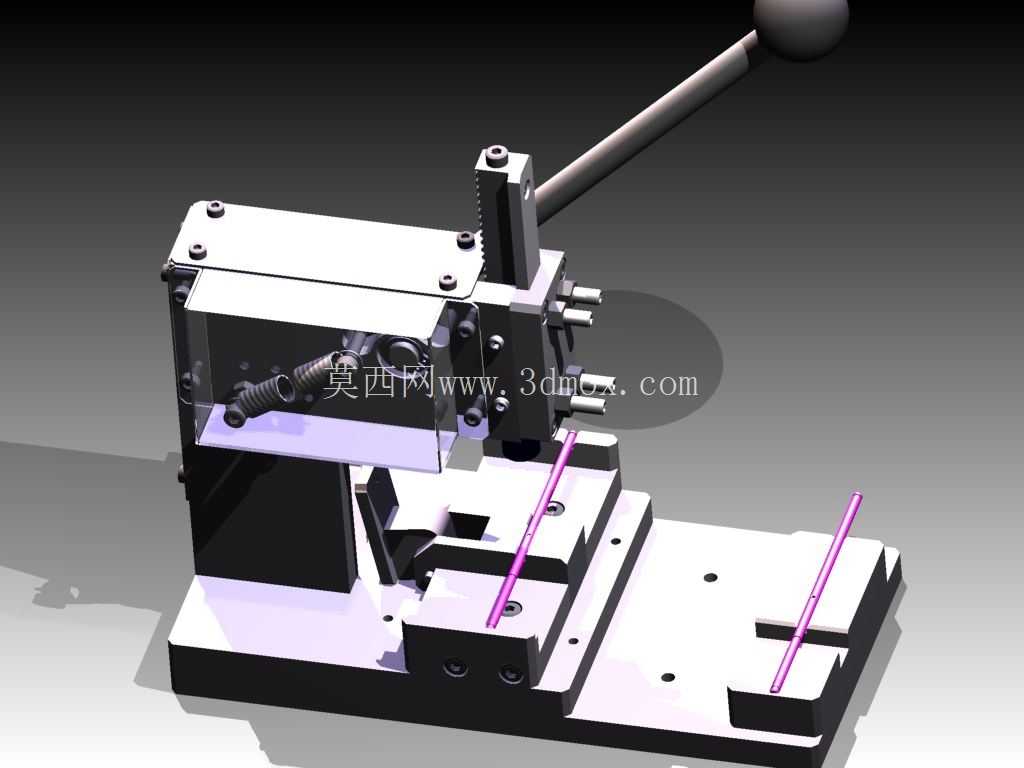

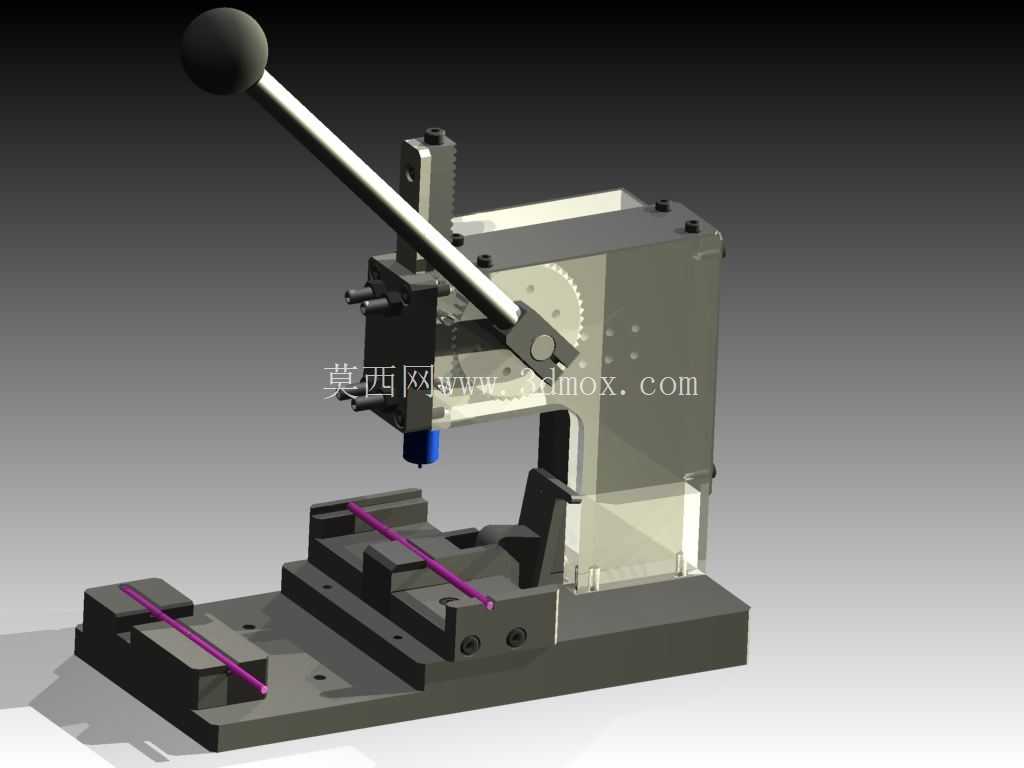

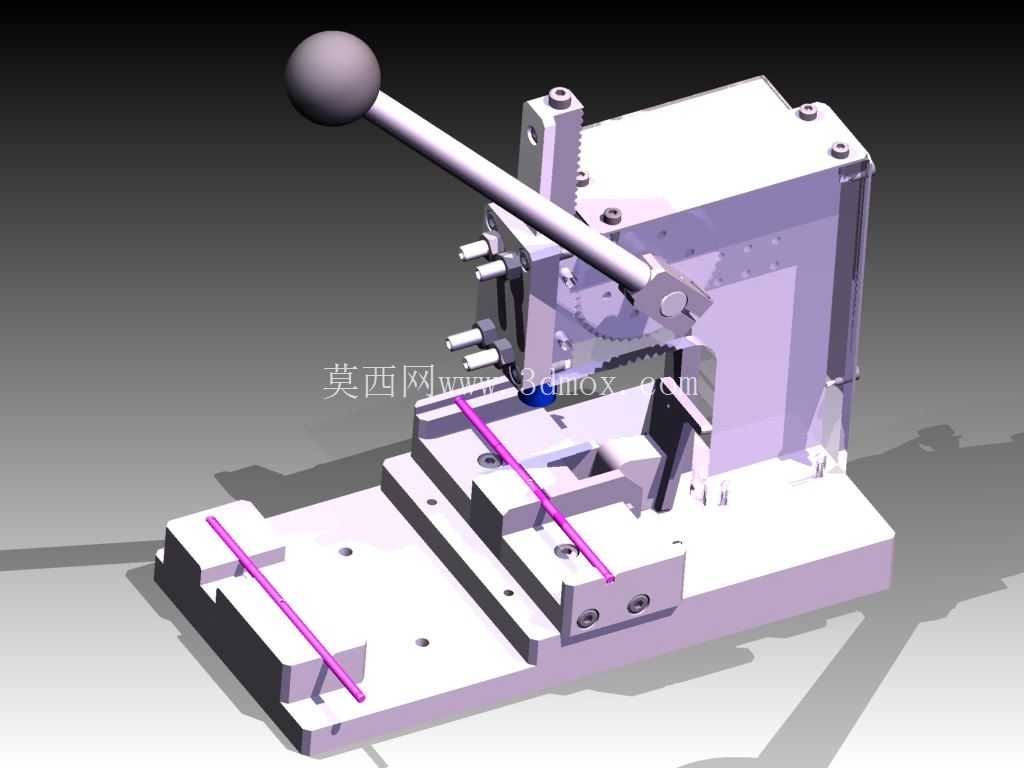

　　在小批量零部件装配、产线返修工位、工装试样验证场景中，这类手动压入治具的应用占比并不低，尤其是针对直径较小、压装力要求不高的弹性销、卡环类零件，手动压装结构的灵活性远高于半自动压装设备，不需要外接气源电源，工位调整时可以随意挪动，对场地配套条件没有额外要求。这套治具的核心功能是完成弹簧销、配套轴件以及Ering挡圈的同步压入装配，作业时操作人员只需要将待装配的轴件放置到定位槽内，预先套入Ering挡圈与弹簧销，扳动顶部的球形操作手柄，通过杠杆机构放大手部施加的作用力，驱动压头垂直下行，就能将弹簧销平稳压入轴件对应的安装孔位，同时将Ering挡圈推到预设的卡槽位置，全程不需要额外的敲击工具，能避免锤击作业带来的零件表面损伤、销钉歪斜压废的问题。从结构设计逻辑来看，这套治具采用了立式杠杆传力的布局，底部是整块加工的安装底板，底板上开设了多组安装固定孔，可以直接通过螺栓固定在工作台面上，也可以加装快速夹钳实现治具本身的快换，适配不同规格产品的装配需求。定位部分采用了仿形槽加侧挡定位的设计，针对轴类零件的外形做了避让槽，压装过程中轴件不会出现径向窜动，压头部分做了可更换设计，针对不同直径的弹簧销可以快速更换对应尺寸的压头，不需要整体更换治具主体，能降低多品种小批量生产的工装投入成本。

　　杠杆传动部分的铰接点做了衬套耐磨设计，长期反复扳动不会出现铰接孔磨损导致的压头歪斜问题，操作手柄末端的球形握把贴合手掌发力形态，长时间作业也不会出现明显的手部硌伤，压头下行的行程做了硬限位设计，到达预设压装深度后会被限位块挡住，不会出现压装过深导致零件报废的情况。从安装边界来看，整套治具的底座长宽尺寸控制在小型工装的适配范围内，不需要占用大面积的工作台空间，整体高度适配操作人员坐姿作业的操作高度，不需要抬臂或者弯腰就能完成扳动操作，符合工位人机工程的设计要求。压装工位的下方做了废料避让孔，压装过程中产生的细小切屑或者多余的润滑脂可以直接从孔位落下，不会堆积在定位槽内影响零件的定位精度。

　　侧面的立板采用了加厚的板材加工，承受压装反力的时候不会出现形变，保证压头始终垂直于工件安装面，压装过程中销钉不会出现偏斜，能有效提升弹簧销压装后的同轴度，避免销钉压歪后导致的轴件转动卡滞问题。在实际产线应用中，这类治具通常会布置在装配线的旁侧工位，用来完成组件预装环节的销钉装配，相比全自动压装机，它的投入成本极低，维护难度几乎为零，新员工只需要简单讲解就能上手操作，不需要复杂的设备参数调试，针对试制阶段的产品，只需要更换定位块和压头就能快速适配新的产品规格，改造成本远低于大型自动化设备。

　　在设计这类手动压装治具的时候，需要重点核算杠杆的力臂比，保证操作人员施加正常握力的时候，压头输出的压力能满足弹簧销的压入力要求，同时不会因为力比过大导致压装速度过快碰伤零件，还要考虑压头的导向精度，压头和导向轴之间的配合间隙要控制在合理范围内，保证压头下行过程中没有径向晃动，避免压伤销钉或者工件表面。定位槽的尺寸公差要和工件的外形公差适配，既要保证工件能轻松放入定位槽，又不能间隙过大导致压装时工件移位，Ering挡圈的压入部分要做导向锥面，避免挡圈在压入过程中出现卡滞或者弹飞的问题，整套结构没有复杂的传动零件，加工难度低，普通的铣削、钻削设备就能完成所有零件的加工，制作周期短，能快速响应生产现场的工装需求。
