精密尖嘴夹持钳三维结构设计作品

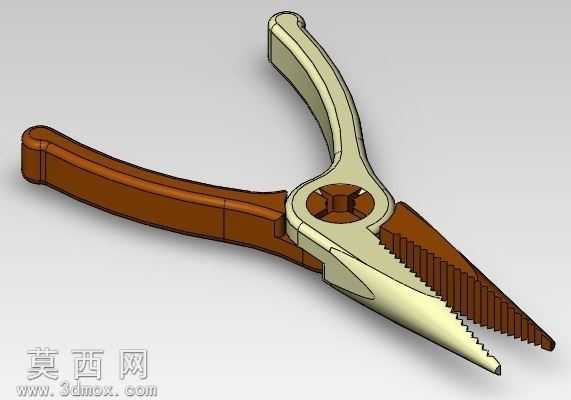

本作品为尖嘴钳的三维参数化建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的建模思路，先拆分钳头、钳身、手柄、铰接转轴四大核心部件分别建模，再通过同轴心、重合等标准配合完成整体装配，完整还原了尖嘴钳的开合运动逻辑。建模阶段对钳头部分做了精细化处理，尖嘴夹持端的齿形结构采用线性阵列结合切除拉伸特征实现，齿距、齿深参数参考民用精密作业尖嘴钳的通用标准设定，刃口部分做了微小的倒角处理，既还原了实物的剪切功能结构，也避免了建模过程中出现零厚度的几何错误。铰接位置的转轴采用六边形凸台配合沉孔的结构设计，还原了实物中铆钉铆接的固定结构，同时在装配体中添加了角度限位配合，模拟真实尖嘴钳的最大开合角度，避免出现运动干涉问题。材质与渲染阶段，针对不同部件做了差异化的材质赋予：金属钳身部分采用哑光镍铬合金材质，调整了金属粗糙度参数模拟使用过程中轻微磨损的质感，避免镜面金属的失真效果；绝缘手柄部分采用棕褐色酚醛塑料材质，添加了细微的凹凸纹理贴图，还原胶木手柄的防滑触感，同时在手柄边缘做了圆角过渡处理，匹配实物的握持人体工学设计。渲染输出时采用三点布光方案，主光源从斜上方45度投射，突出钳身的结构轮廓与齿形细节，辅光源补亮暗部避免阴影过重，背景采用中性浅灰色调，让模型主体成为视觉焦点。设计过程中重点考量了精密作业的使用需求，尖嘴部分做了细长化处理，可伸入狭小空间完成夹持、弯折操作，钳身中部的剪切刃口预留了合理的间隙，保证剪切细金属丝时的刃口贴合度，手柄长度按照杠杆力矩比例设定，保证握持施力时的省力效果，整体模型几何特征完整，无破面、无冗余特征，可直接用于装配验证、工程图导出以及3D打印样件制作。
