工业传动用链轮链条啮合组件结构设计

这套链传动啮合组件，核心覆盖大小两个传动链轮与配套闭合滚子链，是各类需要远距离定比传动场景里的核心动力传递部件，日常在输送线、农用机械、轻工自动化设备、摩托类代步工具的动力段都能见到同结构的应用，相比带传动它不存在打滑风险，传动比精度更稳定，相比齿轮传动它不需要严格控制中心距的极小公差，适配的轴距范围更宽，单级就能实现较大跨度的动力传递，安装调试的容错空间更友好。

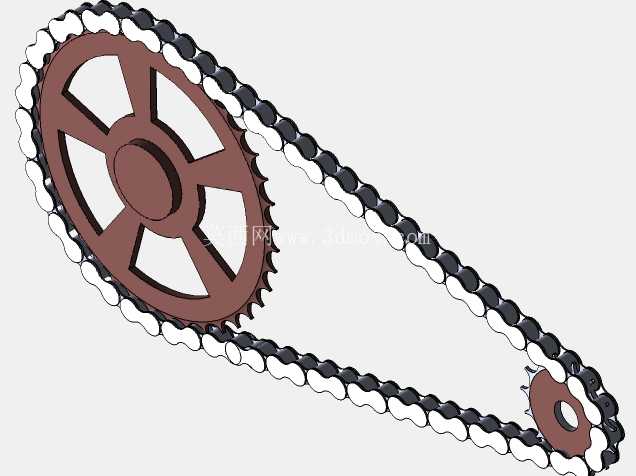

从结构设计逻辑来看，大链轮采用六辐条镂空式轮体结构，辐条均匀分布在轮毂与轮缘之间，这种设计不是为了视觉效果，而是在保证轮体整体抗扭强度、轮齿啮合刚性的前提下，尽可能削减轮体自身的转动惯量，设备启停瞬间的惯性冲击会被大幅降低，同时镂空结构也能减少运转过程中的积尘积屑，日常维护时清理杂物更方便，轮毂位置做了加厚凸台设计，用来匹配传动轴的安装定位，凸台的轴向长度经过匹配计算，能保证链轮与轴配合段有足够的接触面积，避免长期受交变载荷时出现轴孔配合面的压溃变形。小链轮作为从动端（部分场景下也可作为主动端使用），轮体直径更小，轮齿数量更少，同样做了中心通孔的安装位设计，两个链轮的轮齿齿形都按照滚子链的啮合参数做了匹配修形，齿沟圆弧半径刚好贴合链条滚子的外圆尺寸，啮合过程中不会出现卡滞、跳齿的问题，齿侧间隙控制在合理范围，既能保证链条灵活啮合脱离，也不会因为间隙过大产生反向传动的空程误差。

配套的链条是标准滚子链结构，由内链板、外链板、销轴、套筒、滚子几个核心零件组装而成，内链板与套筒过盈压装，外链板与销轴过盈固定，滚子与套筒之间为间隙配合，啮合时滚子可以沿齿面滚动，大幅降低啮合过程中的摩擦磨损，链板采用8字形的等强度截面设计，各个截面的抗拉强度趋近一致，能在承受额定拉伸载荷的前提下尽可能减轻链条自身重量，降低运转过程中的离心载荷。整套组件的安装边界需要注意，两个链轮的端面必须保证共面，偏差过大会导致链条侧边与轮齿侧面产生异常摩擦，加速链条和链轮的磨损，甚至出现脱链故障；中心距的调整需要预留合适的张紧余量，一般链条的松边垂度控制在中心距的1%-2%区间，垂度过大容易运转时抖动，垂度过小会加剧链条与链轮的啮合磨损，降低整体使用寿命。

实际应用中，这套组件可以根据传递功率的大小调整链轮模数、链条节距以及排数，单排链适用于中小载荷的常规传动场景，多排链可以传递更大扭矩，适配重载传动需求。设计过程中需要重点校核轮齿的接触强度、链条的静拉伸安全系数、高速运转下的链条疲劳寿命，同时要考虑润滑条件，开放式传动需要定期涂抹润滑脂，封闭式传动可以搭配润滑油浸油润滑，进一步降低磨损速率。链轮的齿面如果是高频淬火处理，硬度可以达到HRC40以上，能承受更高的啮合接触应力，适配长期连续运转的工况，未做热处理的链轮适用于低速轻载、不频繁启停的场景，加工成本更低。另外在安装时，链轮与轴的周向固定一般采用平键连接，能保证传动过程中不会出现链轮与轴的相对转动，轴向可以通过轴肩或者锁紧挡圈定位，避免链轮轴向窜动影响啮合精度。
