工业传动用链轮链条配合结构设计

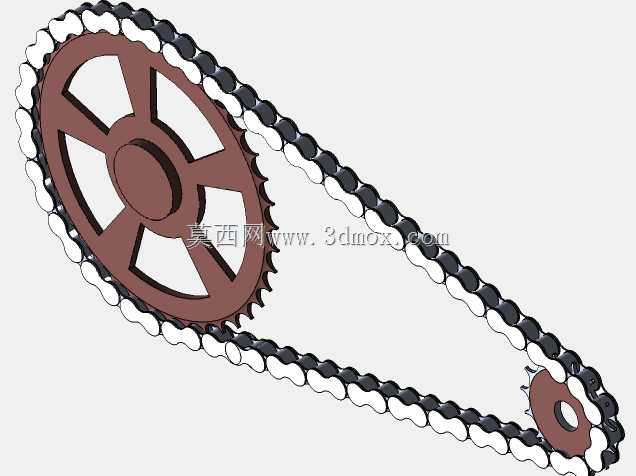

链传动作为机械传动系统里应用极广的动力传递形式，在输送设备、农业机械、轻工生产线、摩托整车等场景中都承担着核心的动力传输作用，相比带传动它不存在打滑问题，传动比精准，传递扭矩的能力更强，相比齿轮传动它对安装中心距的适配范围更宽，能在多尘、油污、高低温等相对恶劣的工况下保持稳定运行。这套链轮链条配合结构，在设计阶段首先明确了传动比匹配逻辑，大小链轮的齿数差按照常规动力传输的合理区间设定，避免齿数差过大导致链条磨损速度不均、传动脉动冲击过强的问题，同时链轮的齿形采用了标准三圆弧一直线齿廓，能保证链节在啮入、啮出链轮的过程中顺畅卡入与脱离，减少卡滞、跳齿的概率，齿面的过渡圆角也做了对应处理，降低链节铰接位置的附加磨损。从结构细节来看，大链轮采用辐板式结构，在轮盘上开设了均匀分布的减重孔，既可以降低整体转动惯量，减少传动启停阶段的冲击载荷，也能节省加工材料，轮芯位置的安装孔预留了键槽安装位，可通过平键与传动轴实现周向固定，匹配对应规格的轴端挡圈就能完成轴向定位，安装边界上需要注意两链轮的共面度要求，安装时要保证两个链轮的轮齿处于同一平面内，偏斜角度不能超过允许范围，否则会加剧链条侧边磨损，甚至出现脱链故障。链条部分采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件铰接组成，滚子在啮合时可以在链轮齿面滚动，大幅降低啮合过程中的摩擦损耗，链板的外形按照等强度原则设计，在保证链板抗拉强度的前提下减少应力集中点，能承受反复交变的载荷冲击，适配长期连续运转的工况需求。在实际选型匹配时，需要根据传递的额定功率、主动轴转速、传动中心距来确认链条的节距、排数以及链轮的最终参数，这套结构的建模过程中完整还原了链节与链轮齿的配合间隙，装配状态下链条的松边垂度控制在合理区间，既不会因为垂度过小导致张紧力过大加剧磨损，也不会因为垂度过大出现运转抖动、啮合不良的问题，可直接作为链传动系统设计的参考样例，用于相关设备的传动结构方案验证、装配干涉检查以及运动仿真分析，帮助设计人员快速完成链传动部分的结构细化，减少重复建模的工作量。
