这套行星齿轮传动结构,在工业传动场景里的适配范围极广,从中小型自动化生产线的动力减速单元,到输送设备的扭矩匹配模块,再到小型工程机械的动力输出端,都能见到这类结构的实际应用。和普通定轴齿轮组相比,它的核心优势在于能在极小的安装空间内实现大传动比输出,同时多行星轮均匀分担载荷,运行时的齿面接触应力更低,整体结构的抗过载能力远优于同尺寸的平行轴齿轮组。

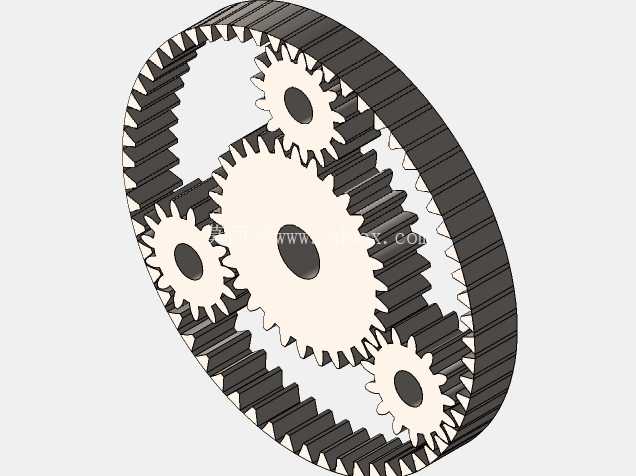

从实际功能层面看,这套结构采用单内齿圈搭配四个行星轮、一个太阳轮的布局,动力输入通常对接中心太阳轮,行星轮通过行星架实现扭矩汇流输出,固定内齿圈的工况下就能获得稳定的减速增扭效果;如果切换固定构件,比如固定太阳轮、内齿圈输入,还能实现不同的传动比输出,适配不同的动力匹配需求。多行星轮对称布置的设计,能让运转时的径向力相互抵消,大幅降低支撑轴承的径向载荷,延长整套传动单元的使用寿命,同时运转过程中的啮合冲击更小,传动平稳性更优,适合对运行噪音、传动精度有一定要求的场合。
设计过程中首先要考虑的是齿形参数的匹配,内齿圈和行星轮、太阳轮的模数、压力角必须完全一致,同时要满足行星传动的装配条件,也就是齿圈齿数和太阳轮齿数的和,必须能被行星轮的个数整除,否则会出现行星轮无法均匀装入的问题,这套结构采用四个行星轮均布的设计,在参数校核阶段就完成了邻接条件、同心条件、安装条件的全部验算,避免实际装配时出现齿面干涉、行星轮卡滞的问题。齿宽的选择也结合了常规工况下的载荷需求,在保证齿面接触强度的前提下控制整体轴向尺寸,不会出现不必要的空间浪费。
外形尺寸与安装边界方面,这套结构的最大外轮廓是内齿圈的外圆柱面,安装时可以直接通过内齿圈外圈的定位止口对接设备壳体,不需要额外设计复杂的定位结构;行星架的输出端预留了标准的轴连接接口,能直接对接后续的负载轴或者联轴器,输入端的太阳轮也预留了和电机轴对接的配合段,整体安装边界规整,没有突出的不规则结构,在设备内部布局时不需要预留过多的避让空间。设计时特意控制了内齿圈的壁厚,在保证齿圈刚性、避免运转时出现齿圈变形导致啮合异响的前提下,尽可能减轻整套结构的自重,适配移动类设备对传动部件重量的要求。
实际选型应用时,这套结构可以根据输入转速、输出扭矩的需求调整齿面硬度参数,如果是重载工况可以对应选用硬齿面设计,轻载高速工况可以适当调整齿侧间隙,降低运转噪音。和普通的定轴减速结构相比,这套行星结构的输入输出同轴度更好,不需要额外设计同轴度校正结构,能简化整套设备的传动链布局,减少中间连接部件的数量,降低设备整体的装配难度和后期维护成本。在日常运维层面,因为所有齿轮都封闭在齿圈内部,润滑脂可以长时间保留在啮合区域,不需要频繁补充润滑剂,适合长期连续运行的工业场景。
