带挂钩圆柱螺旋拉力弹簧结构设计

在各类需要提供复位拉力、张紧力维持、载荷缓冲的机械结构中，带挂钩的圆柱螺旋拉力弹簧是应用频次极高的弹性元件，小到家电内部的复位机构、小型工装夹具的张紧结构，大到工业设备的阀门复位、输送线的张紧装置、农机的离合操纵结构，都能见到这类零件的身影。和普通压缩弹簧依靠端面承压提供弹力不同，拉力弹簧的工作逻辑是通过两端挂钩承受轴向拉力，在簧圈被拉开的过程中储存弹性势能，当外载荷撤去后，簧圈回弹带动挂钩回到初始位置，以此实现机构的复位、张紧或者力值反馈功能。

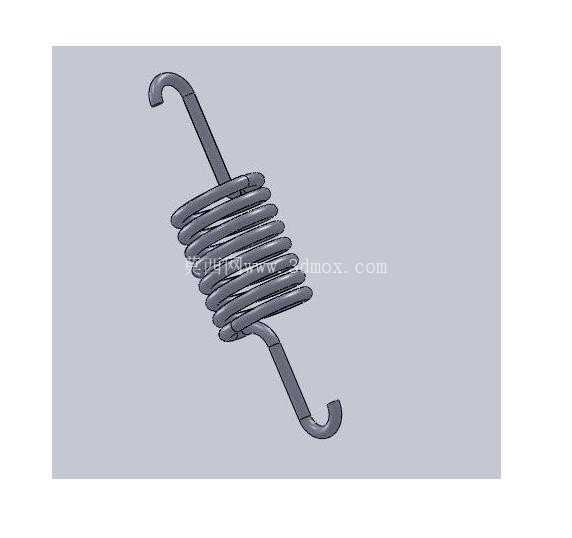

从实际使用场景来看，这类拉簧的挂钩形式直接决定了安装适配性，本次设计的拉簧采用两端半圆弯钩结构，弯钩的弯曲半径经过适配调整，既保证挂钩和安装销轴的接触面积足够，避免应力集中导致挂钩根部断裂，也控制了弯钩的外伸长度，不会占用过多安装空间。簧圈部分采用等节距密绕设计，自由状态下簧圈之间无间隙，初始预拉力经过合理设定，在承受较小初始载荷时不会出现簧圈分离的空程问题，保证机构动作的响应及时性，不会出现动作滞后的情况。

设计这类拉簧的时候，首先要明确安装边界的限制：安装位的两个挂点间距决定了弹簧的自由长度，工作行程的最大拉伸量决定了弹簧的有效圈数，工作载荷的大小则对应簧丝直径、弹簧中径的参数匹配。建模过程中没有采用普通螺旋线直接扫描的简单方式，而是通过复合曲线搭建簧丝的整体路径，先绘制圆柱螺旋线段作为簧圈主体，再分别在螺旋线两端通过3D草图平滑过渡连接弯钩段的曲线，保证簧丝从螺旋段到直段弯钩的曲率连续，避免路径出现硬拐点，否则实际生产出来的弹簧会在拐点处出现应力集中，在反复拉伸载荷下容易出现断裂失效。

从安装适配角度来说，两端弯钩的开口方向保持同平面设置，安装时不需要额外扭转弹簧即可直接挂入两端的销轴挂点，避免安装时给弹簧施加额外的扭转预应力，延长弹簧的实际使用寿命。簧丝直径的选择兼顾了刚度需求和疲劳寿命，在满足工作载荷要求的前提下，不会因为刚度过大导致机构操作力过大，也不会因为刚度过小出现拉伸过量导致弹簧塑性变形。弹簧的中径尺寸和挂钩的弯曲半径匹配常规的标准销轴直径，不需要额外定制非标安装件，能够直接适配现有设备的安装位，降低设备的维护替换成本。

在实际设备运行中，这类拉簧往往需要承受数千次甚至数百万次的反复拉伸循环，所以建模阶段就需要对过渡段的曲率做连续处理，不能出现截面突变，同时要保证弯钩的直段长度足够，挂入销轴后不会出现滑脱的情况。和两端采用圆钩、可调钩的拉簧相比，这种半圆弯钩的结构加工工艺更简单，量产成本更低，适合在大批量应用的通用设备上使用，比如园林工具的油门操纵复位、健身器材的拉力提供、自动化设备的料仓挡片复位、配电柜的开关操作机构复位等场景，都可以直接选用这类结构的拉簧。

建模时特意对弯钩和螺旋段的衔接位置做了圆角过渡处理，对应实际生产中的端部碾头、弯折工艺，避免模型出现尖锐的连接棱边，更符合实际零件的加工形态，在做后续的有限元受力分析时，也能更准确地模拟应力分布情况，不会因为模型的棱角导致应力计算结果失真。弹簧的两端弯钩的同轴度也做了约束，保证两个挂钩的中心连线和弹簧的轴线重合，拉伸过程中不会出现偏载，避免弹簧在工作时出现侧向弯曲，导致簧圈之间出现异常摩擦，影响弹力输出的稳定性。

从尺寸边界来看，弹簧的最大外径控制在合理范围内，安装时不会和周边的结构件发生干涉，拉伸到最大工作长度时，簧圈之间的间隙均匀，不会出现圈间并碰的情况，保证弹力输出的线性度，在有效行程内，拉力值和拉伸量保持稳定的线性关系，方便设计人员在做机构选型时计算所需的弹簧刚度，匹配对应的机构操作力需求。
