小型农用轮式拖拉机结构设计

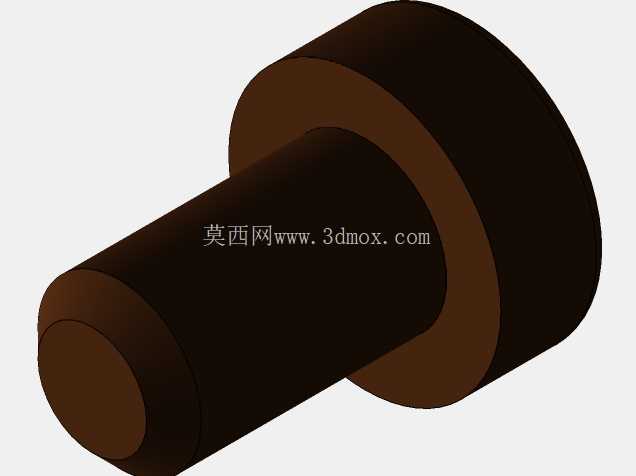

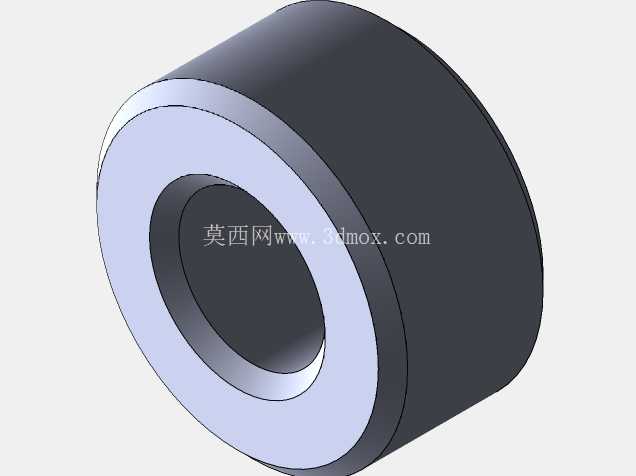

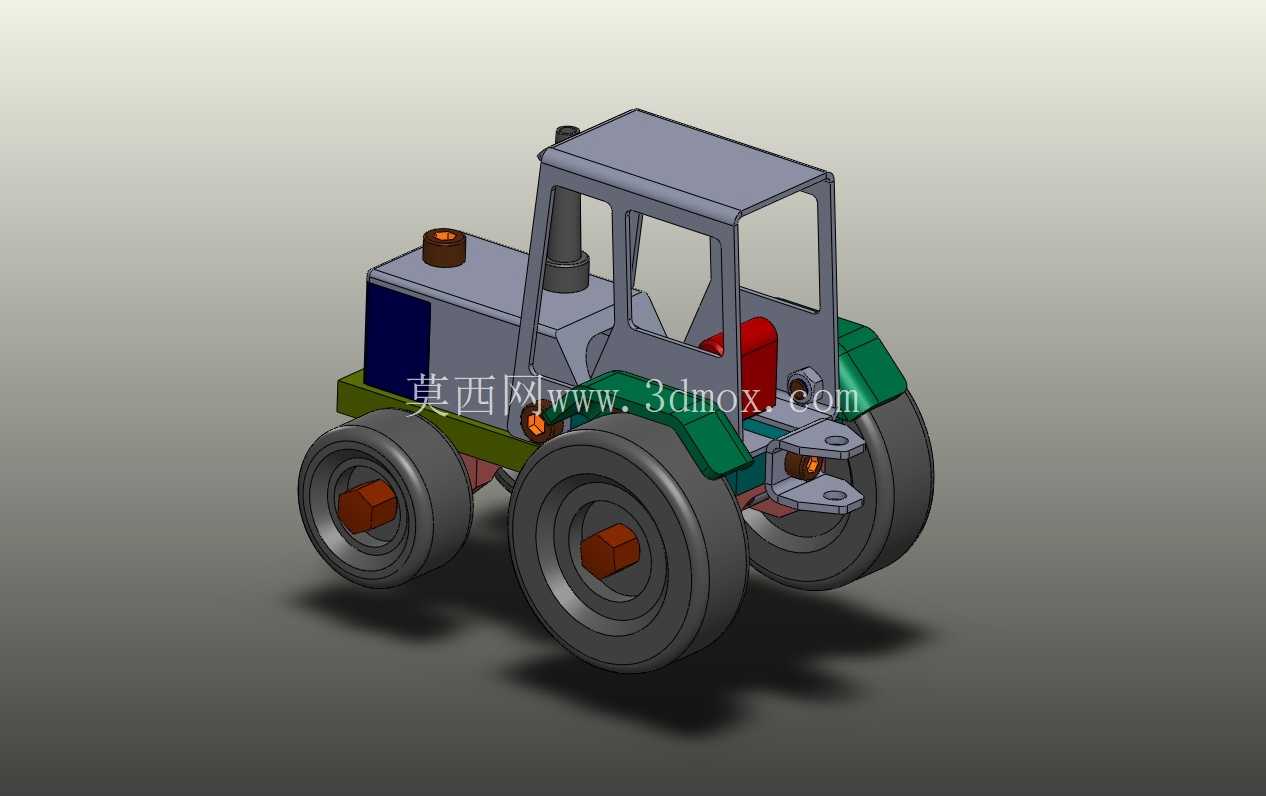

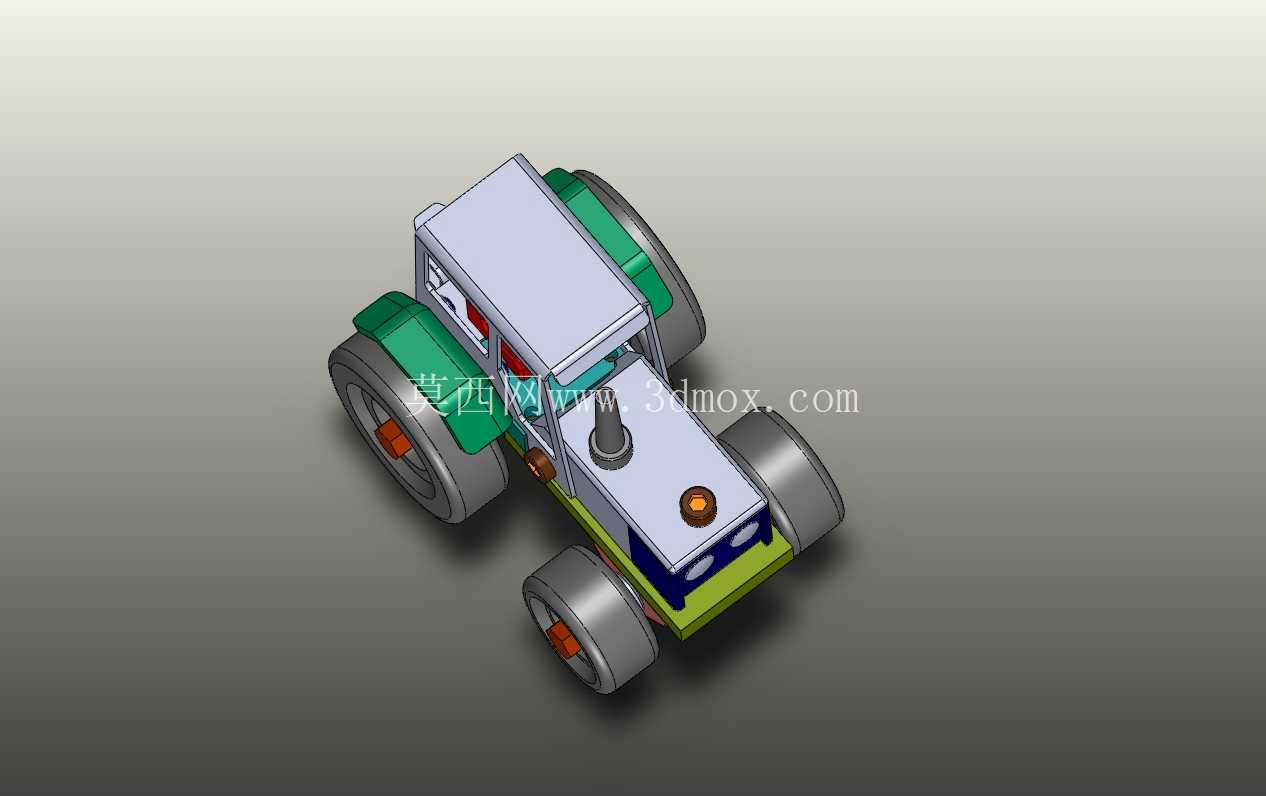

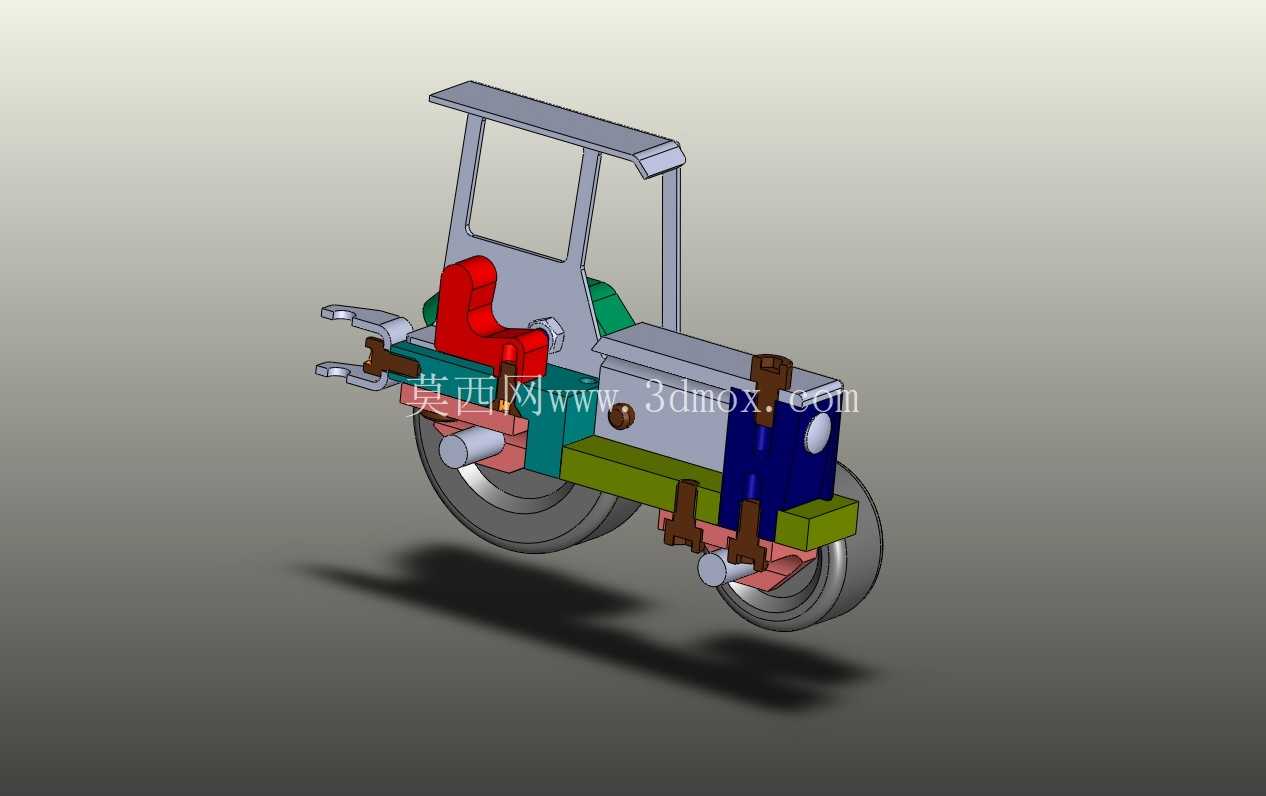

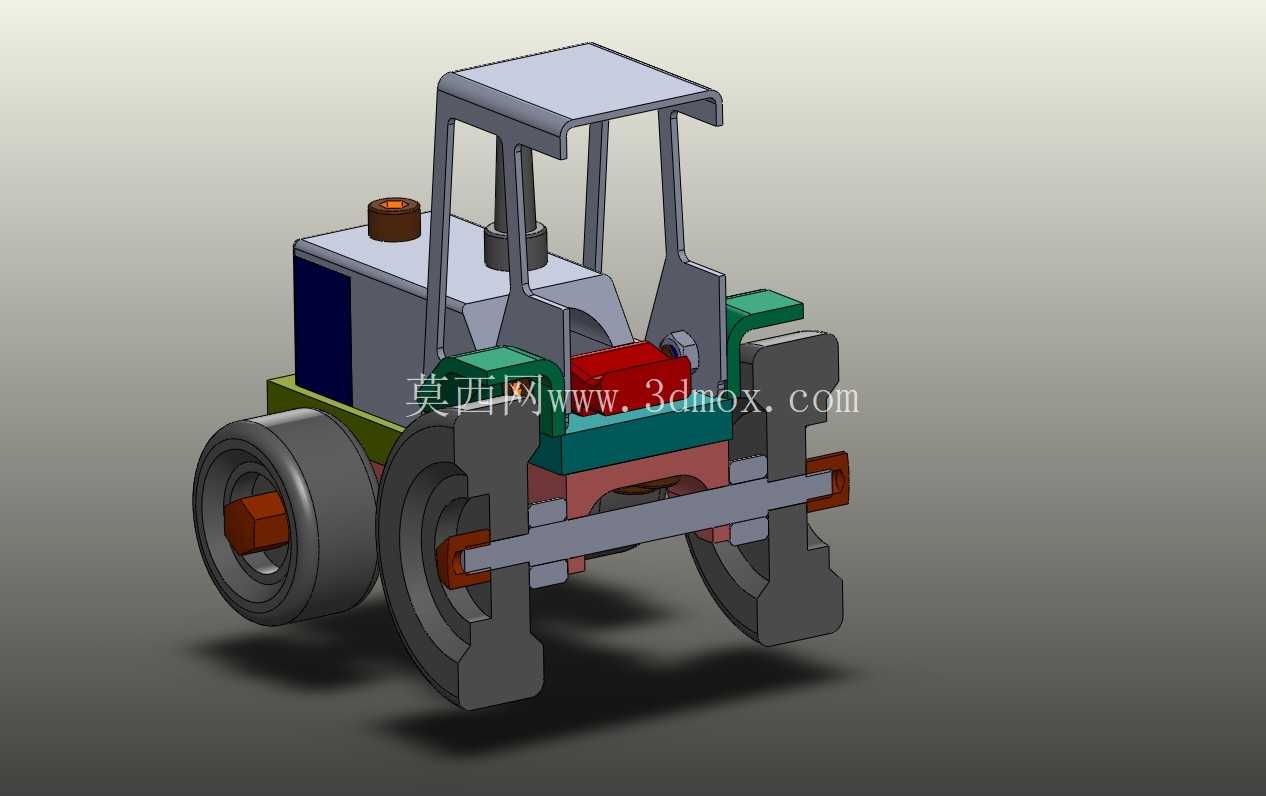

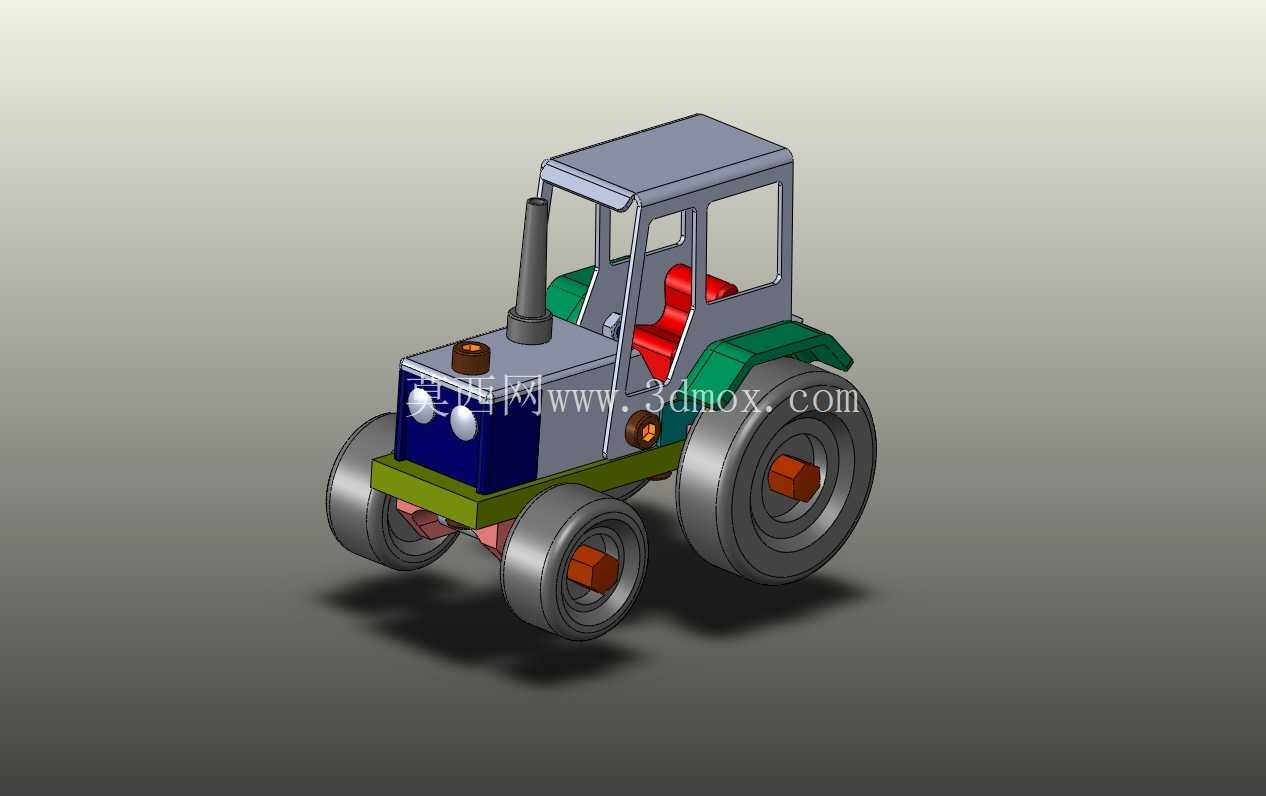

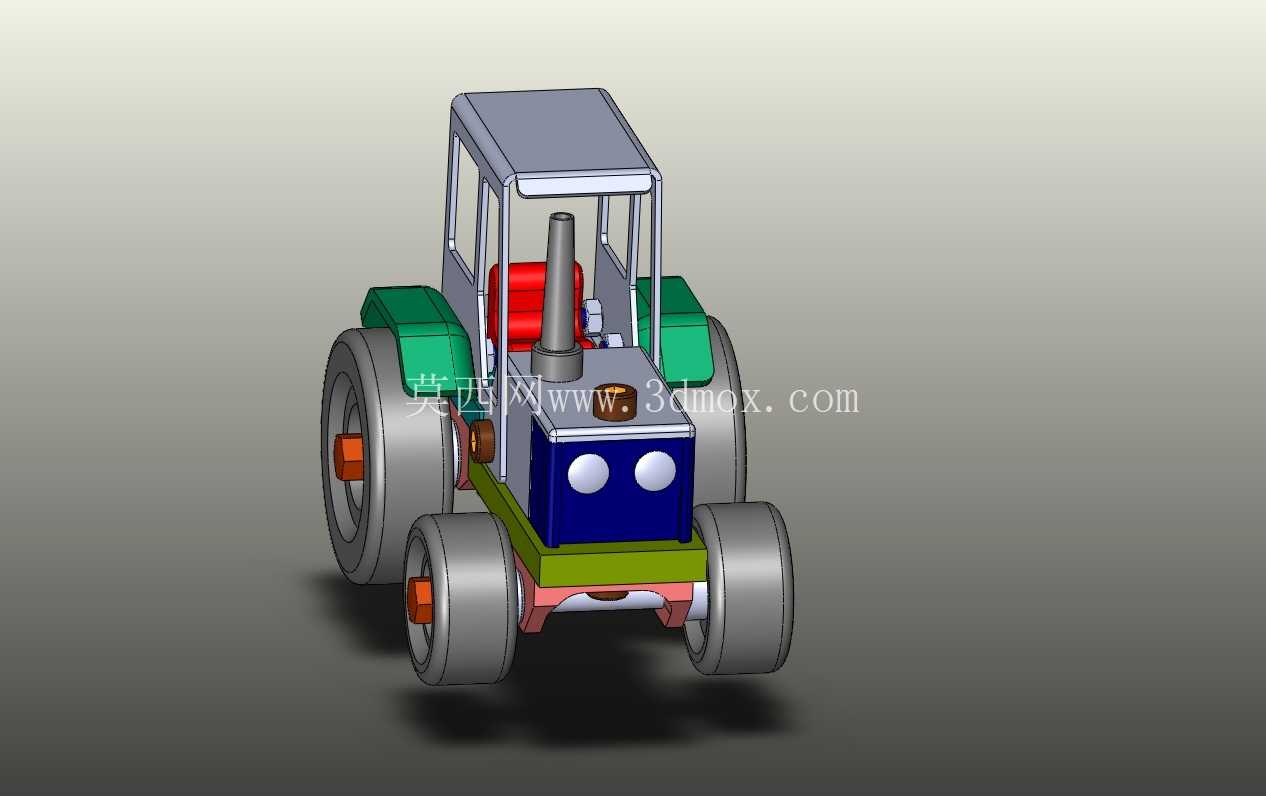

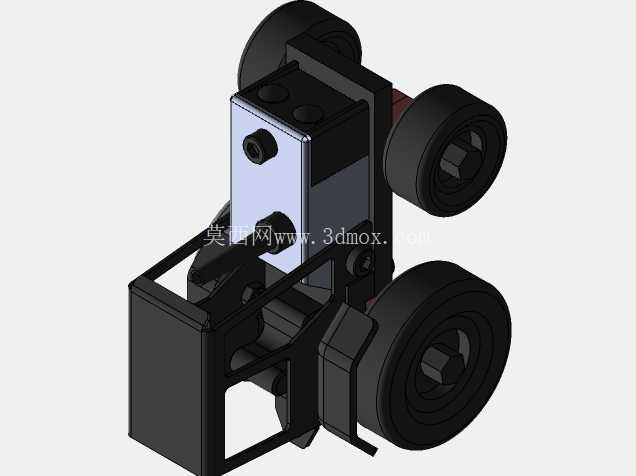

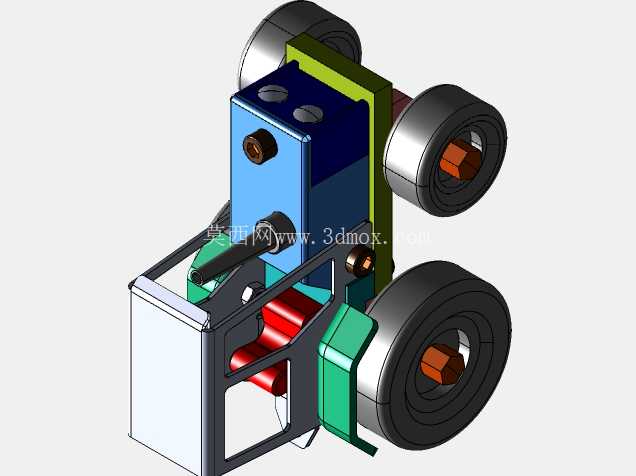

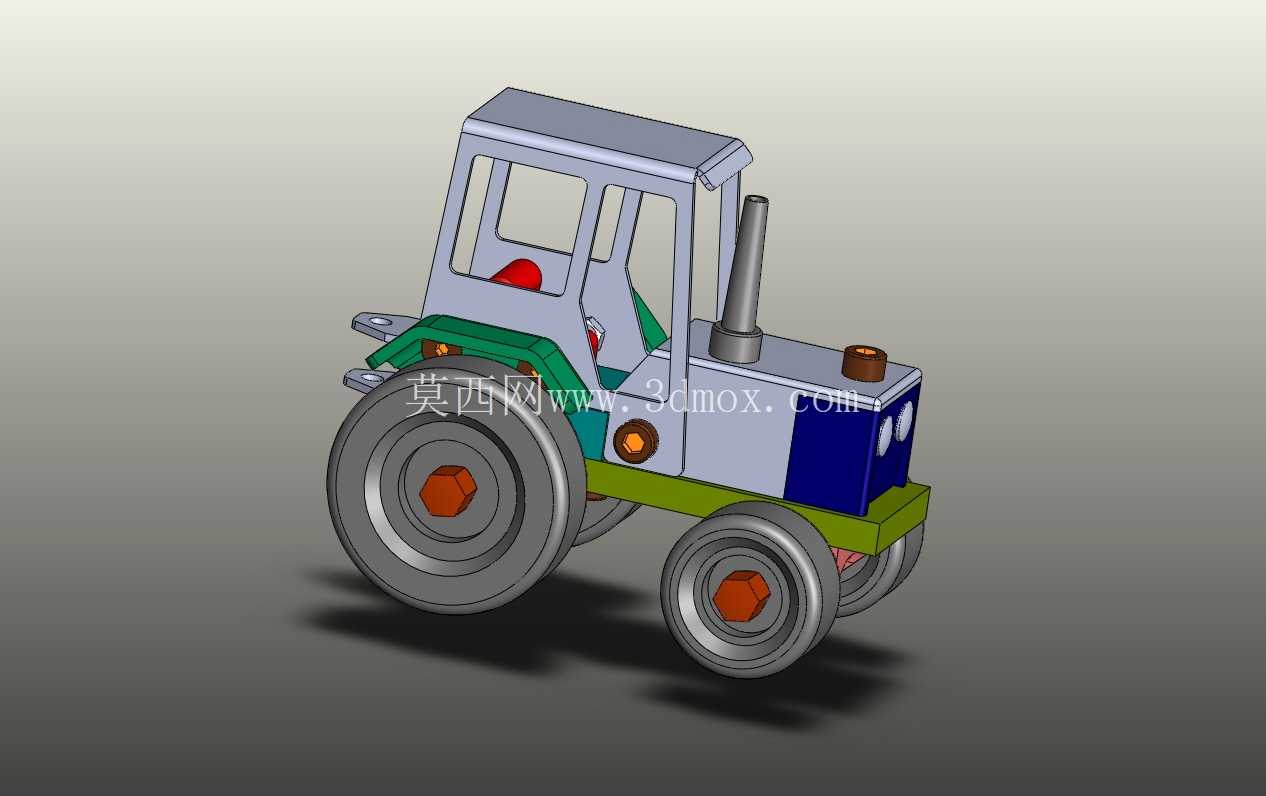

　　这款轮式拖拉机的三维结构设计，核心面向丘陵小块耕地、果园行间作业、大棚内农事操作这类窄幅作业场景，区别于大马力大田拖拉机的宽体设计，整体轮距控制在1.2米级别，机身总长含前配重区域不超过2.2米，驾驶室顶部离地高度控制在1.8米以内，能够顺利进入净高2米的标准冷棚、行距1.5米的成龄果园开展作业，不会刮碰棚架或果树枝条。从功能配置来看，前部预留了标准三点式悬挂接口，可匹配15-25马力段适配的旋耕机、起垄器、除草辊等农机具，后部动力输出轴保留了标准花键连接结构，能够对接后置播种机、喷雾泵等附属设备，满足小规模种植场景下的耕、种、管全环节作业需求，同时机身前部预留的配重安装位，可根据挂载农具的重量匹配20-40公斤的配重块，避免带重载作业时出现机头翘头的安全隐患。

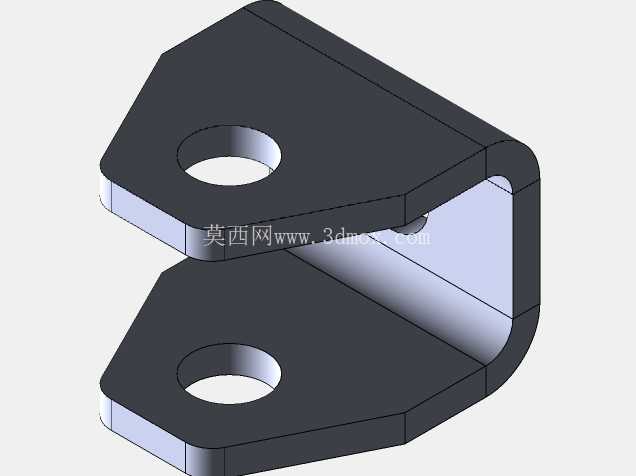

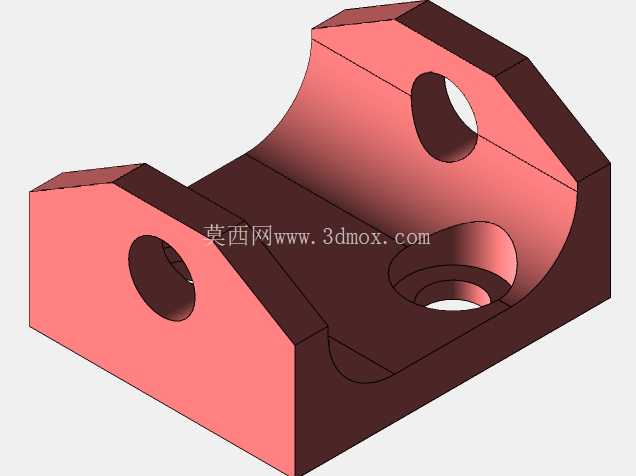

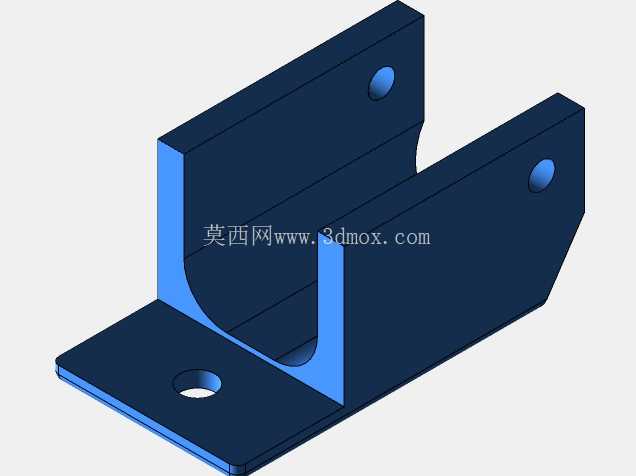

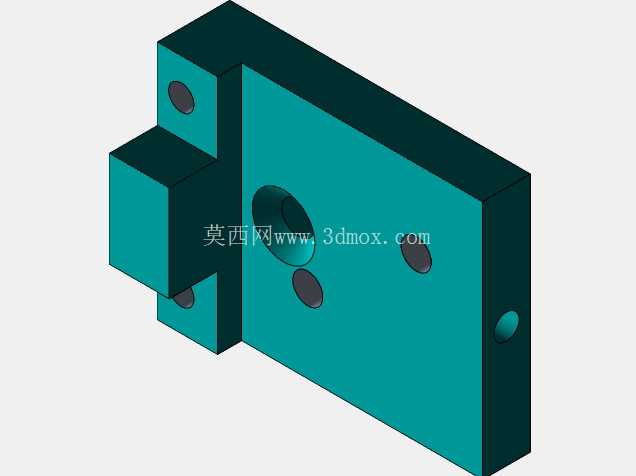

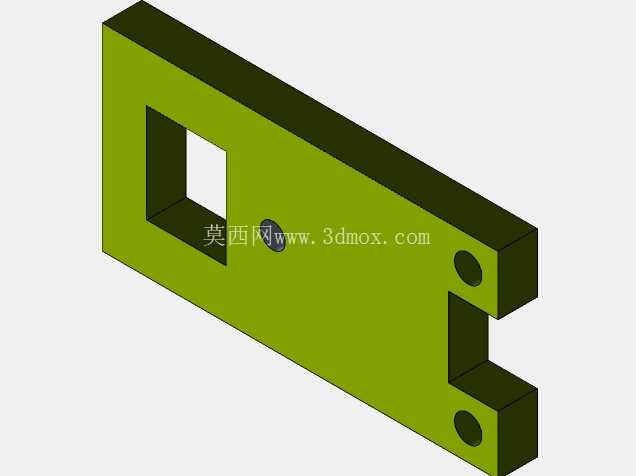

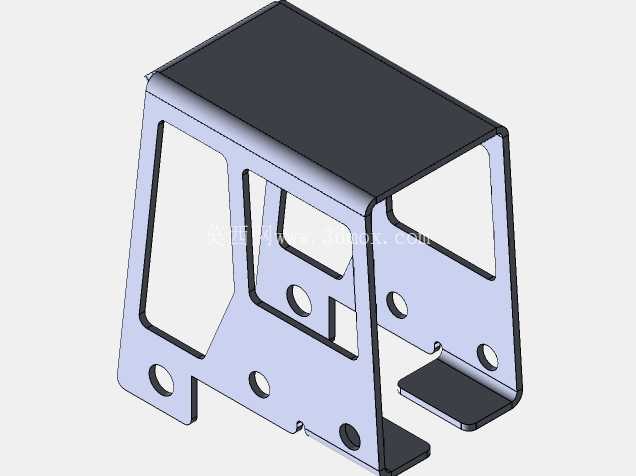

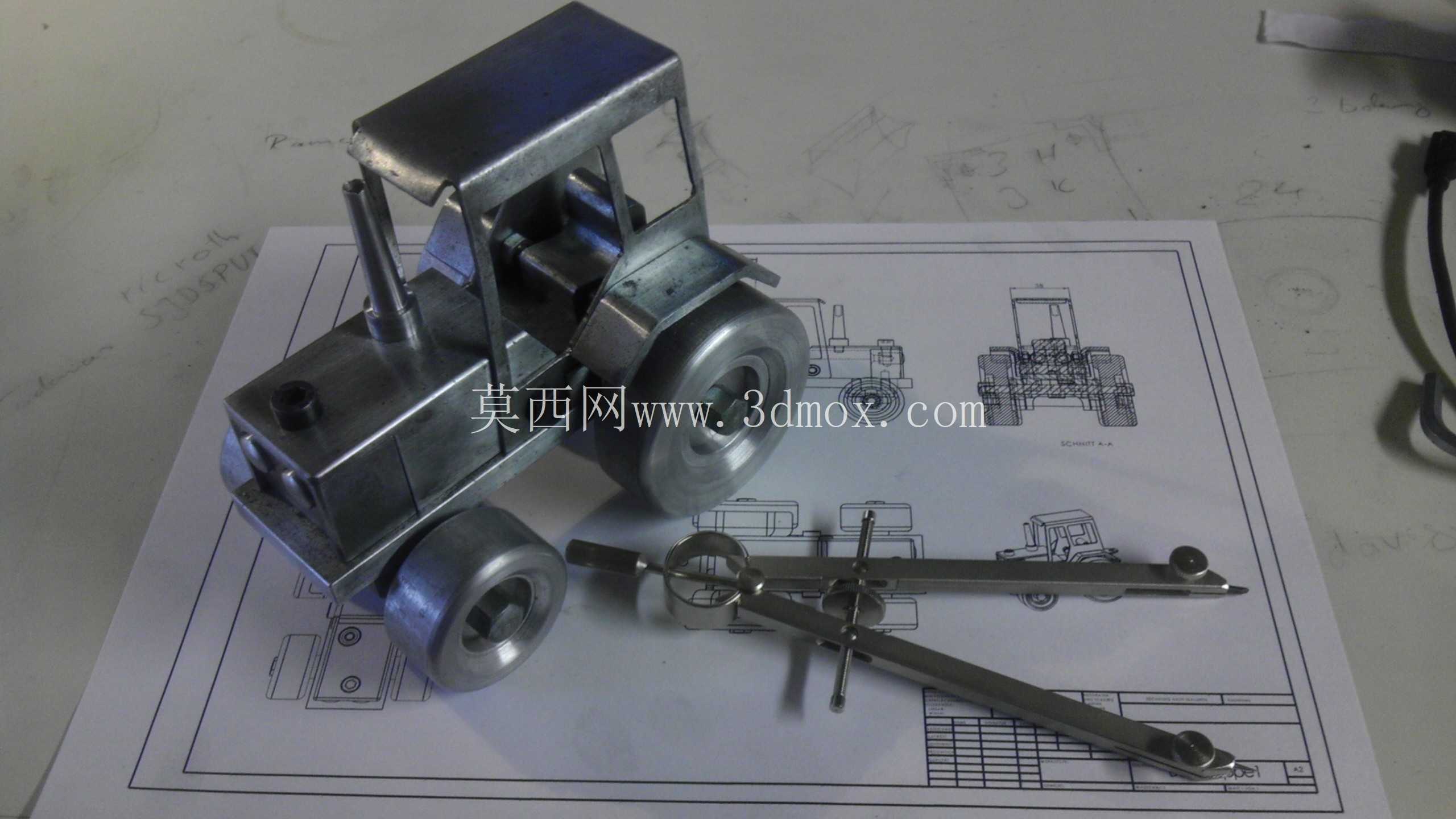

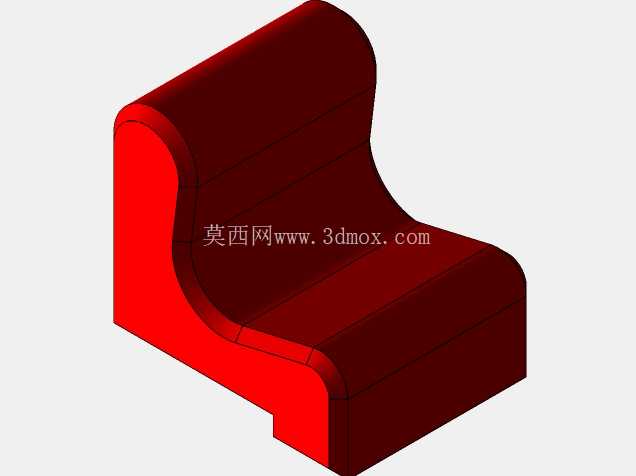

　　设计过程中优先考虑了结构的易加工性，所有机加零件的特征都围绕铣削、车削、钻孔三类常规机加工艺设置，没有特殊的异形曲面加工需求，普通实训车间的常规设备即可完成全部零件的加工制作，非常适合作为机械加工实训、农机结构认知的教学载体。车身主体框架采用矩形钢管焊接结构，驾驶室框架做了圆角过渡处理，既避免尖锐棱角带来的磕碰风险，也能在发生侧翻时提供基础的结构支撑，驾驶室内的操作件布局按照人机工程学设置，转向柱倾角调整为15度，座椅位置与踏板的间距适配160-185cm身高的操作人员，长时间作业不易产生疲劳。

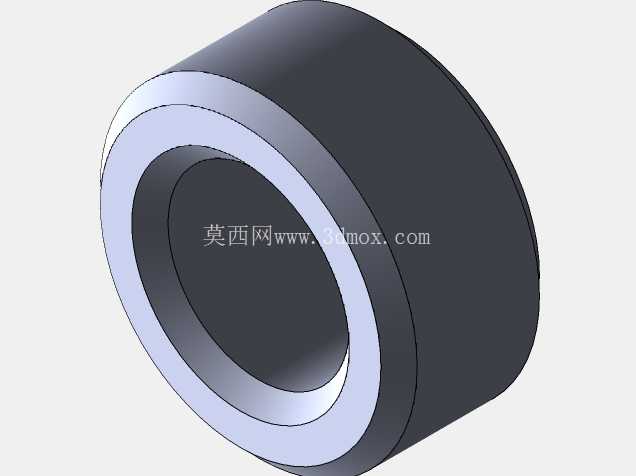

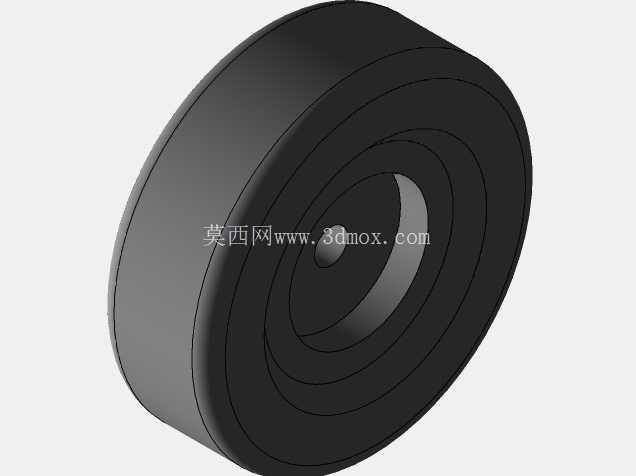

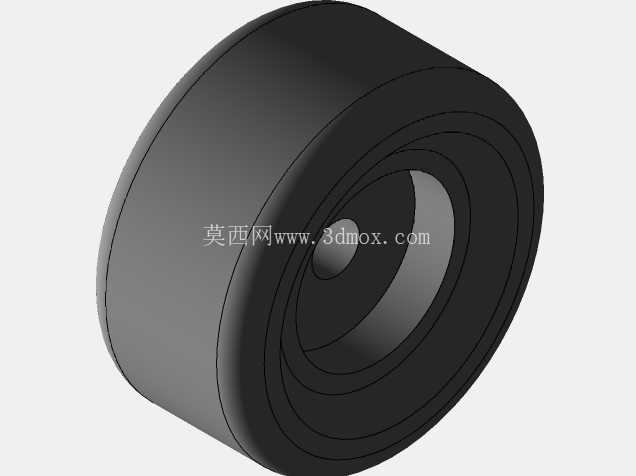

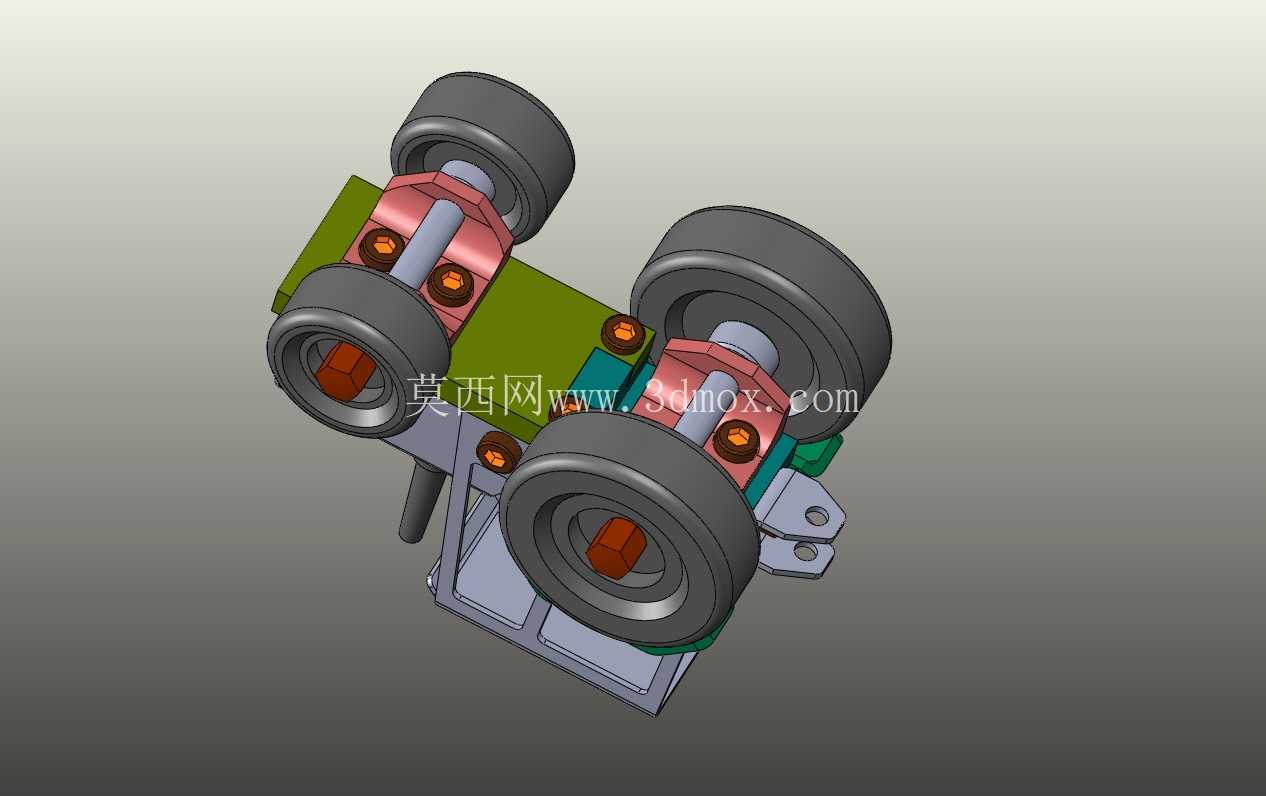

　　行走系统采用前后轮差异化直径设计，后轮直径设定为800mm，胎面选用农用人字花纹，能够在泥泞耕地里提供足够的抓地力，避免打滑陷车，前轮直径设定为500mm，转向角度预留了35度的最大转角，最小转弯半径控制在3米以内，在小块不规则田块里调头、转向都非常灵活，不需要反复倒车调整位置。动力舱的布局做了分区设计，发动机安装位预留了足够的散热空间，排气管道走向避开了驾驶室侧窗位置，避免作业时尾气倒灌进驾驶室内，燃油箱布置在驾驶座下方，加油口外露在机身侧面，不需要掀开驾驶室盖板即可完成加油操作，日常维护的便利性做了充分考量。

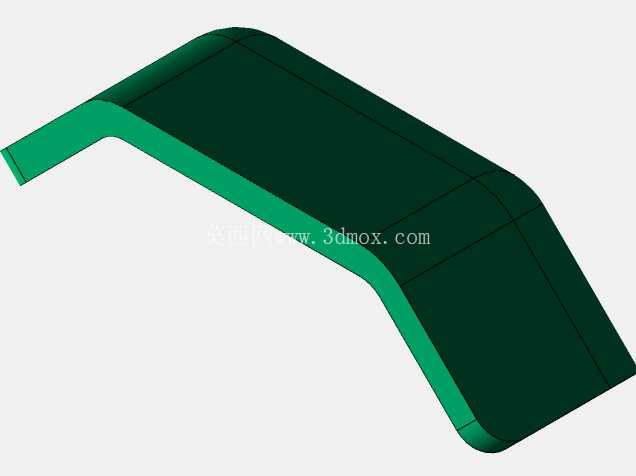

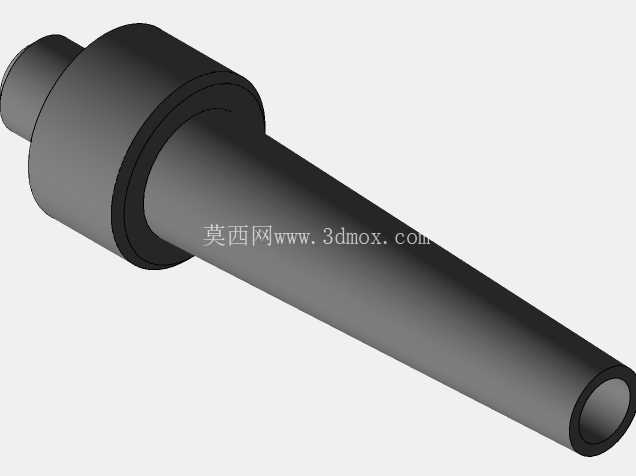

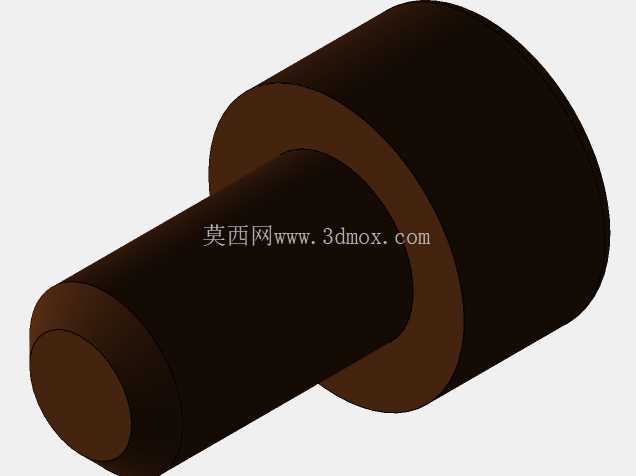

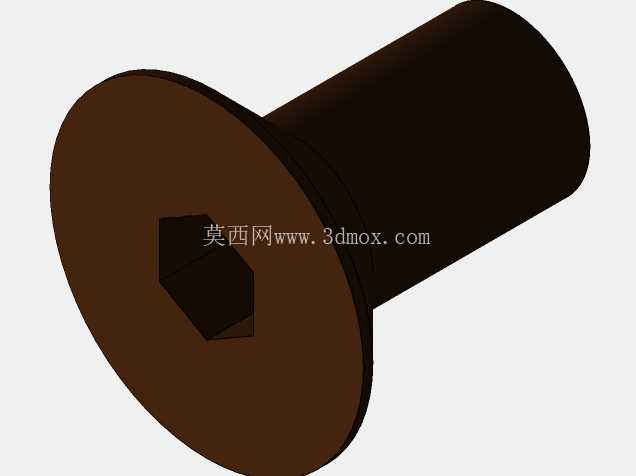

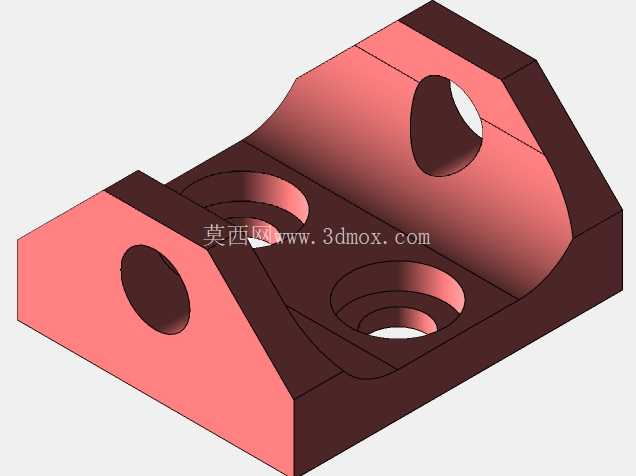

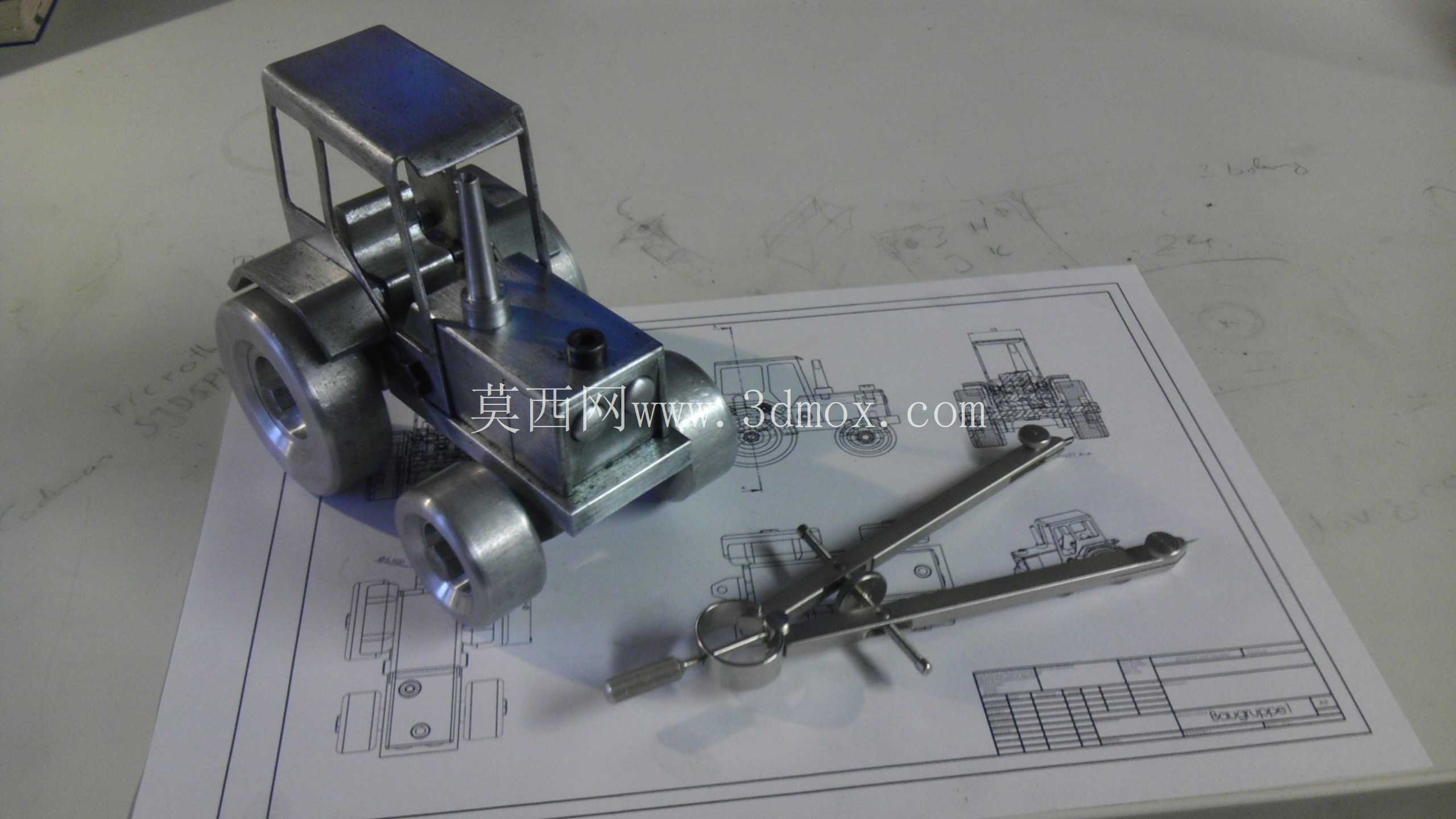

　　覆盖件部分采用分块式设计，发动机侧罩、轮眉等部件都采用单独的安装固定点，单个部件损坏后可以单独拆卸更换，不需要拆解周边其他结构，降低后期的维护成本。前保险杠位置做了加强结构，能够承受低速碰撞时的冲击力，保护前部水箱、发动机等核心部件不受损坏。整个模型的装配关系完全按照实际生产的装配逻辑设置，所有连接孔位都做了同轴度匹配，运动部件预留了合理的装配间隙，转向轮、车轮等活动部件都保留了正确的运动自由度，可直接用于运动仿真验证，检查转向过程中轮胎与轮眉、车架之间是否存在运动干涉，也可以基于该模型开展有限元分析，验证车架在满载作业、颠簸路面工况下的结构强度，排查应力集中的风险点。对于农机设计从业者来说，这款模型可以作为小型窄幅拖拉机设计的基础参考框架，根据实际匹配的动力参数、作业需求调整轴距、轮距以及悬挂接口的尺寸，快速衍生出适配不同作业场景的变型产品；对于机械加工实训场景，该模型的零件加工难度梯度合理，包含轴类、盘类、架类等不同类型的零件，能够覆盖车、铣、钻等常规机加工序的技能训练点，学员完成全部零件加工后可组装成完整的成品，直观感受到机械加工从零件到整机的完整流程。
