SK40ISO标准刀具长度测量简易刀架结构

　　在数控加工车间的日常刀具管理环节，刀柄装刀后的长度参数准确性直接决定首件加工的合格率，以往操作人员常使用通用对刀仪完成长度检测，但对于批量换刀的SK40规格ISO刀柄而言，频繁搬运刀柄至固定对刀仪工位会占用大量辅助时间，这款简易测量刀架正是针对这一现场痛点设计的工位级辅助检测工装。从实际使用场景来看，该刀架可直接放置在数控车床、加工中心旁的工具台面上，操作人员完成刀柄装夹、拉钉锁紧后，无需长距离转运，即可在工位旁快速完成刀具伸出长度的核对，尤其适配多品种小批量生产模式下的频繁换刀作业，能有效减少设备待刀等待时间。

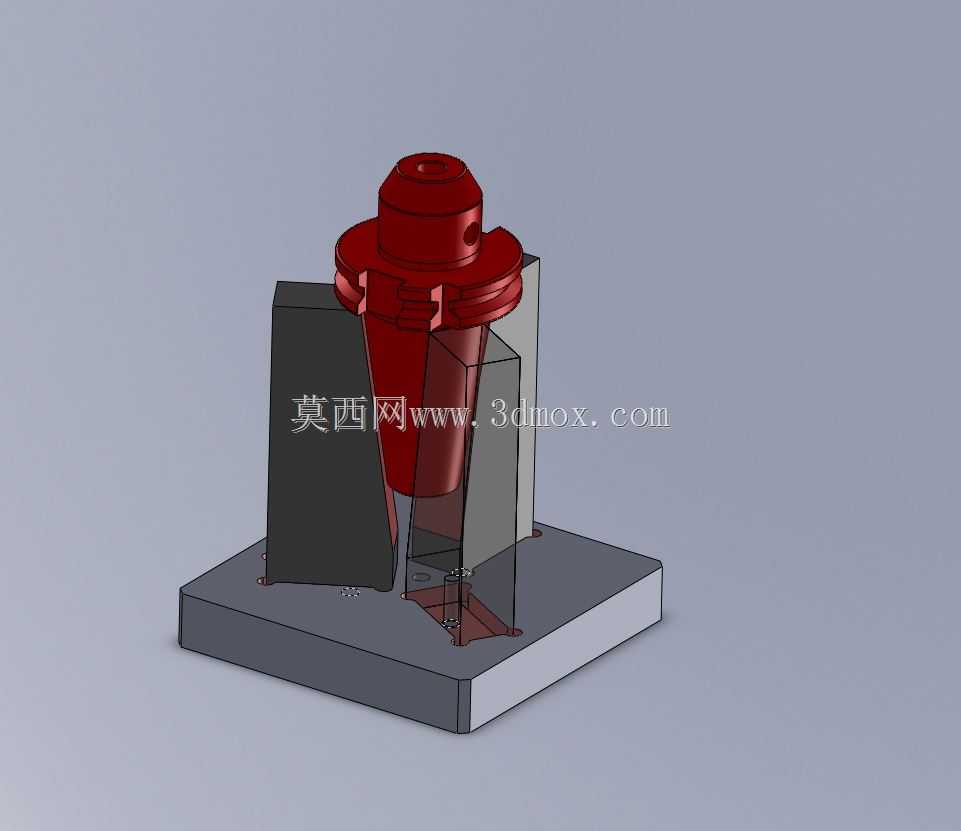

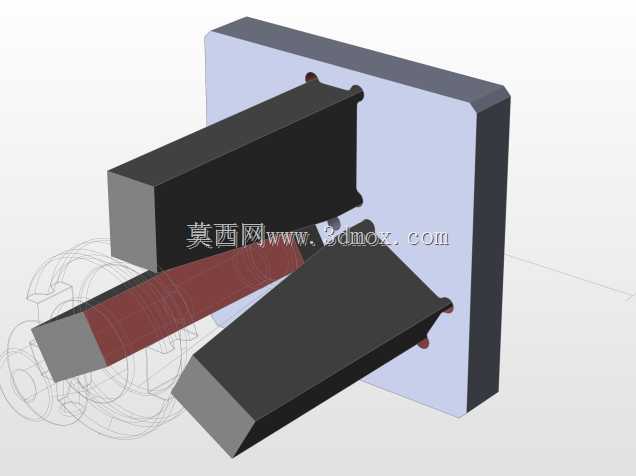

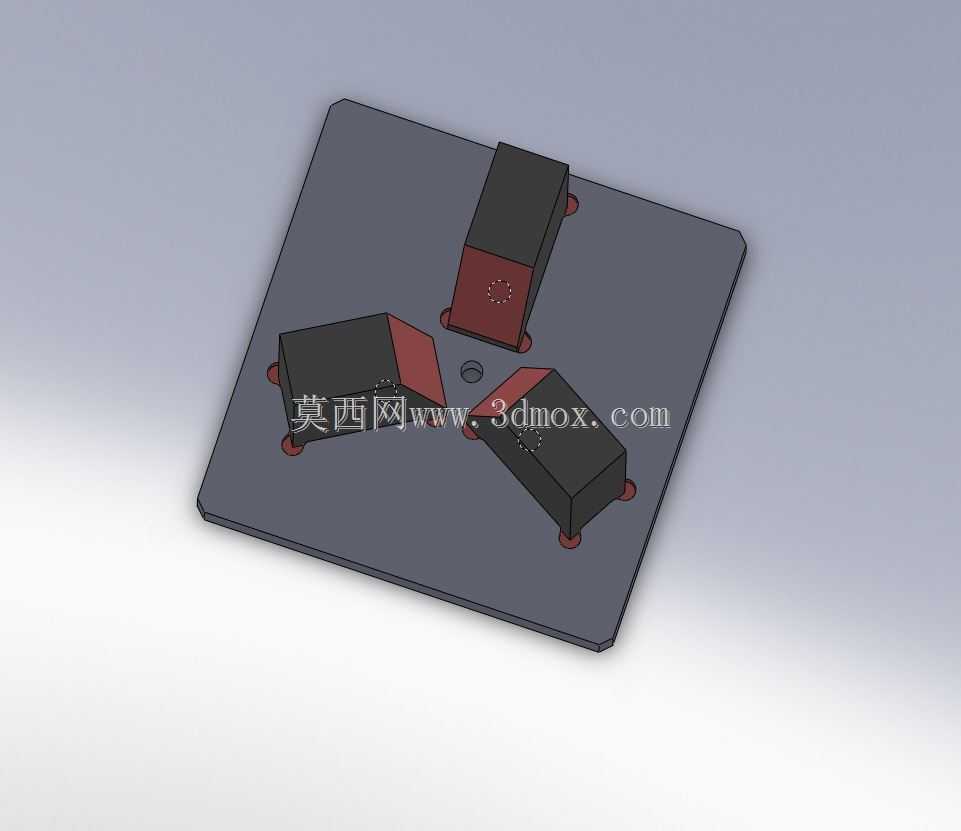

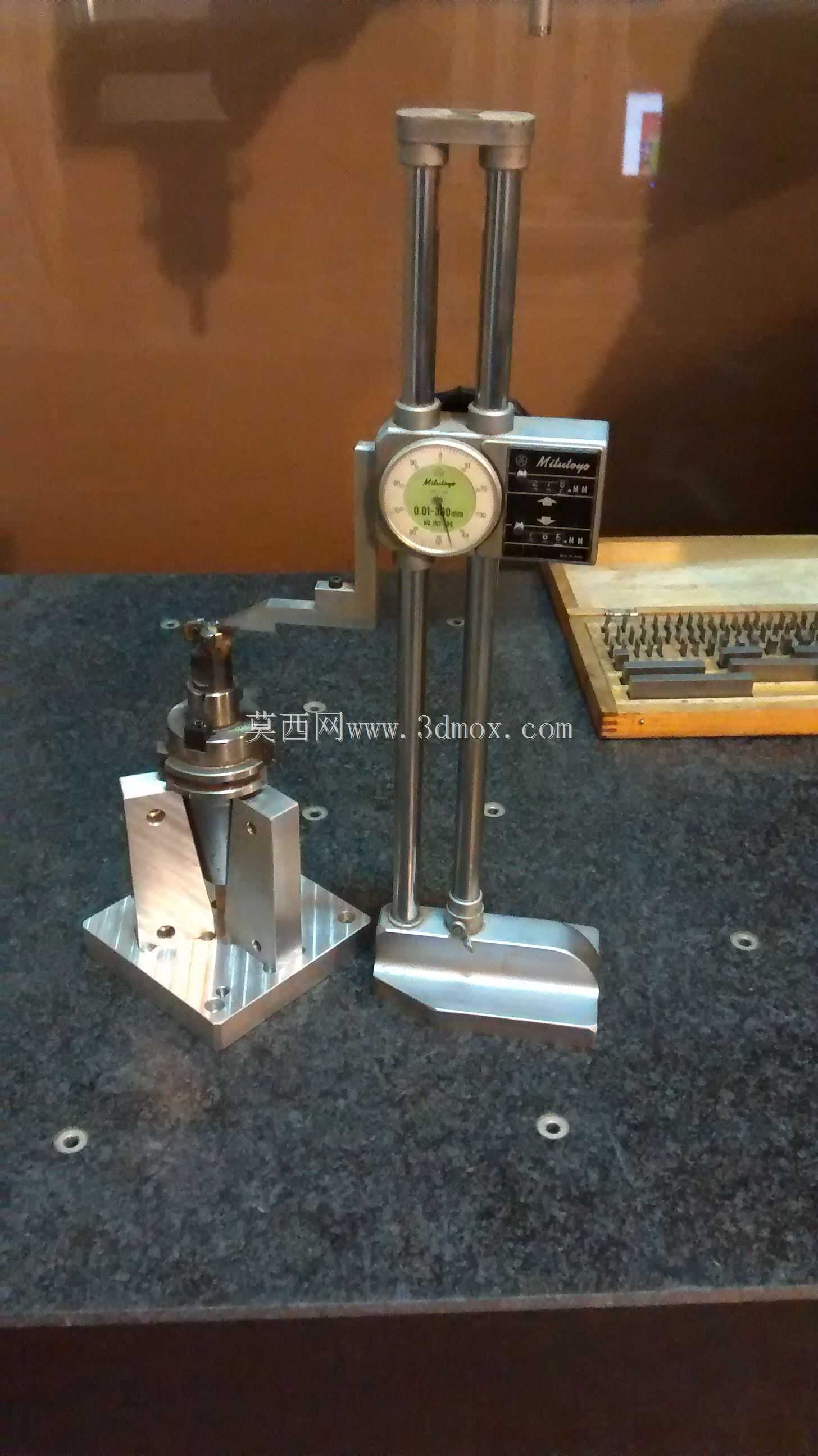

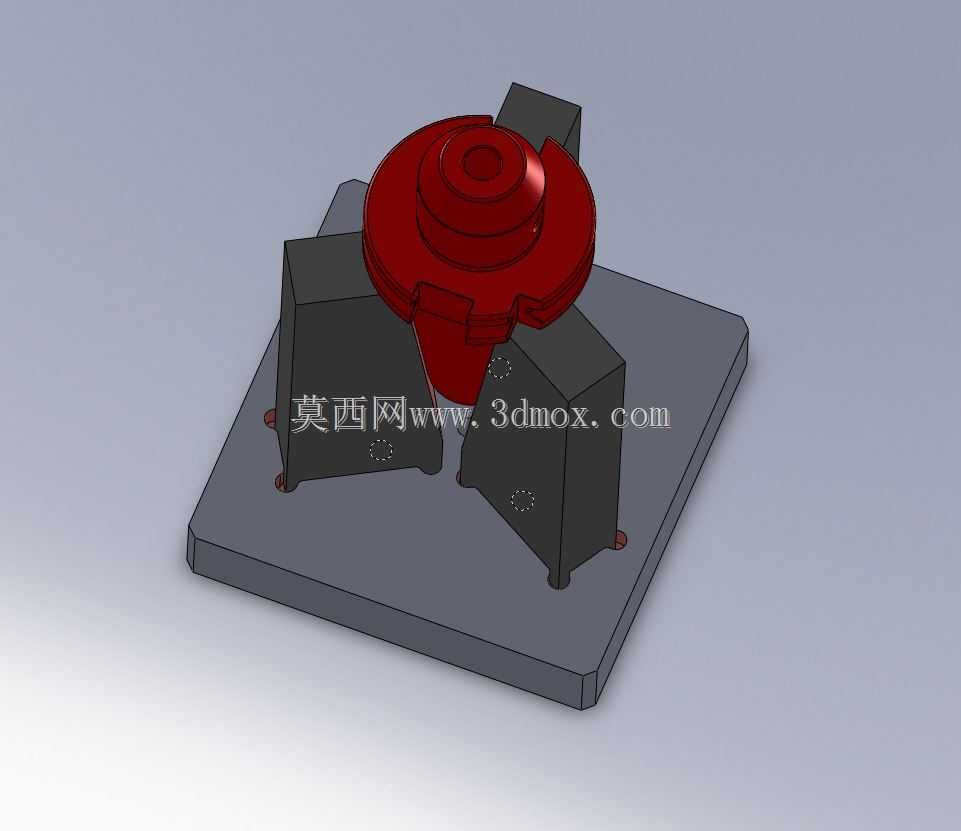

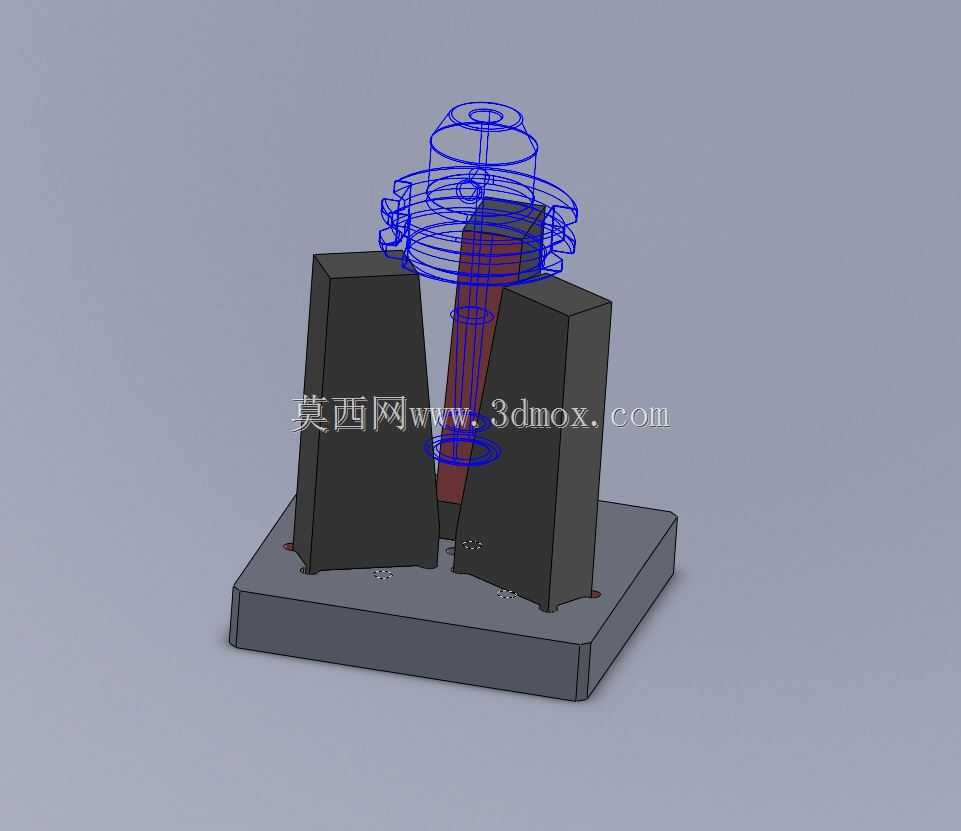

　　从功能特性上看，这款刀架采用V型定位块配合底座的结构形式，两个对称布置的黑色定位块形成的V型支撑面可精准贴合SK40刀柄的锥面基准，保证刀柄放置后轴线处于垂直状态，避免因放置倾斜导致的长度测量误差。底座采用整体式矩形结构，底部预留的安装孔可根据使用需求选择螺栓固定在台面上，或是直接依靠自重放置在平整工作台，两种安装方式都能保证测量过程中架体无晃动偏移。上方的线框结构为测量基准的对位参考，测量时可配合百分表、高度尺等量具，以底座上平面为基准零位，快速读取刀具刀尖到刀柄基准面的长度数值，相比手持刀柄测量的方式，重复定位精度可控制在0.02mm以内，完全满足现场粗调刀具长度的使用需求。

　　设计思路上，这款工装没有采用复杂的夹紧或自动检测结构，核心是围绕SK40 ISO刀柄的锥度基准做定位约束，省去了不必要的锁紧机构，操作人员取放刀柄仅需1-2秒即可完成定位，大幅提升检测效率。两个定位块的接触面做了小角度的倒角处理，避免刀柄放置时锥面被磕碰划伤，同时定位块与底座采用分体式连接，若长期使用出现定位面磨损，仅需更换两个定位块即可恢复精度，无需更换整个架体，降低了工装的维护成本。底座的厚度经过针对性设计，整体重心偏低，即使放置悬伸较长的长刀柄，也不会出现架体倾翻的问题，适配长度范围覆盖车间常用的100mm-350mm悬伸的SK40刀柄。

　　从安装边界尺寸来看，底座的长宽尺寸控制在200mm*150mm左右，占用台面空间极小，不会挤占工具台面上其他工具的摆放位置，整体高度控制在120mm上下，操作人员站立作业时无需弯腰即可完成测量操作，符合人体工程学的作业高度要求。定位块的高度经过匹配计算，支撑位置刚好落在SK40刀柄锥面的基准段，不会干涉刀柄上的拉钉、键槽等结构，也不会与刀柄上装配的刀具、夹头发生碰撞，不管是装夹立铣刀、钻头还是镗刀的刀柄，都能稳定放置在架体上。在实际应用中，这款刀架除了用于刀具长度测量外，还可作为刀柄的临时放置架，装刀完成后暂时放置待上机的刀柄，避免刀柄锥面直接接触台面造成磕碰损伤，兼具测量与临时存储的双重作用。对于三维建模从业者而言，这款模型的结构逻辑清晰，所有配合面都遵循机械定位的基准统一原则，可作为工装类设计的参考案例，理解简易工装如何在保证功能精度的前提下，尽可能简化结构、降低制造成本，其定位块的角度设计、底座的配重布局、安装孔的位置设定，都贴合车间实际使用的需求，没有多余的装饰性结构，完全是面向生产现场的实用化设计。
