自由曲面造型玩具小车结构设计

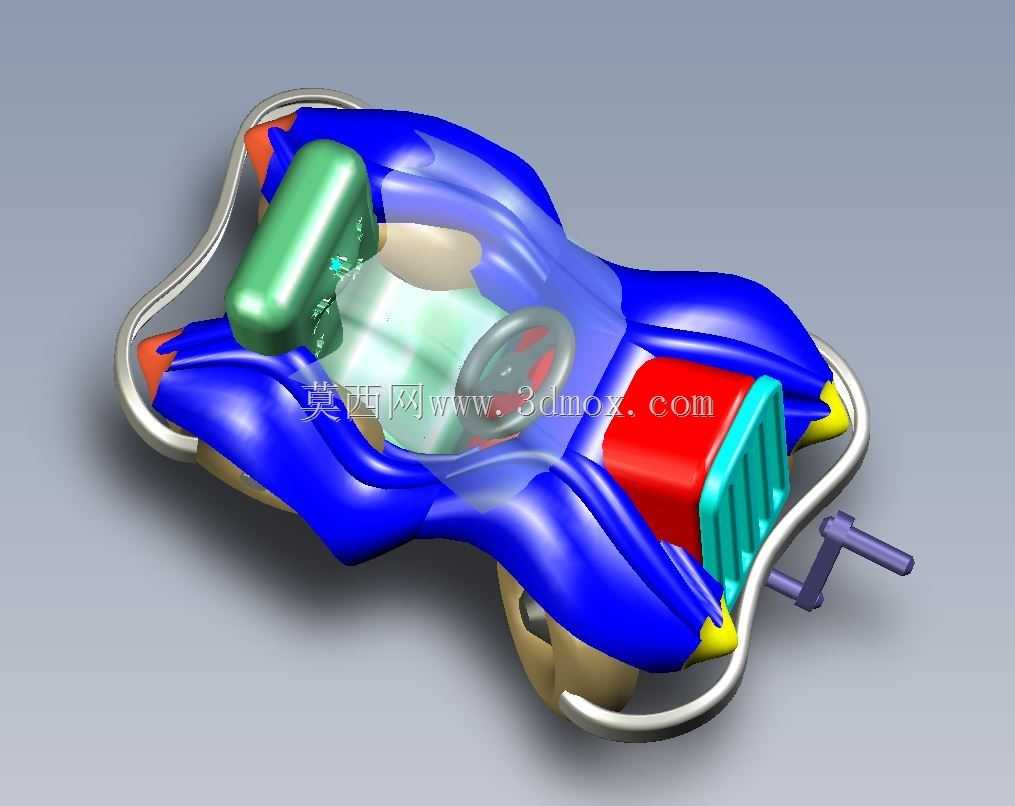

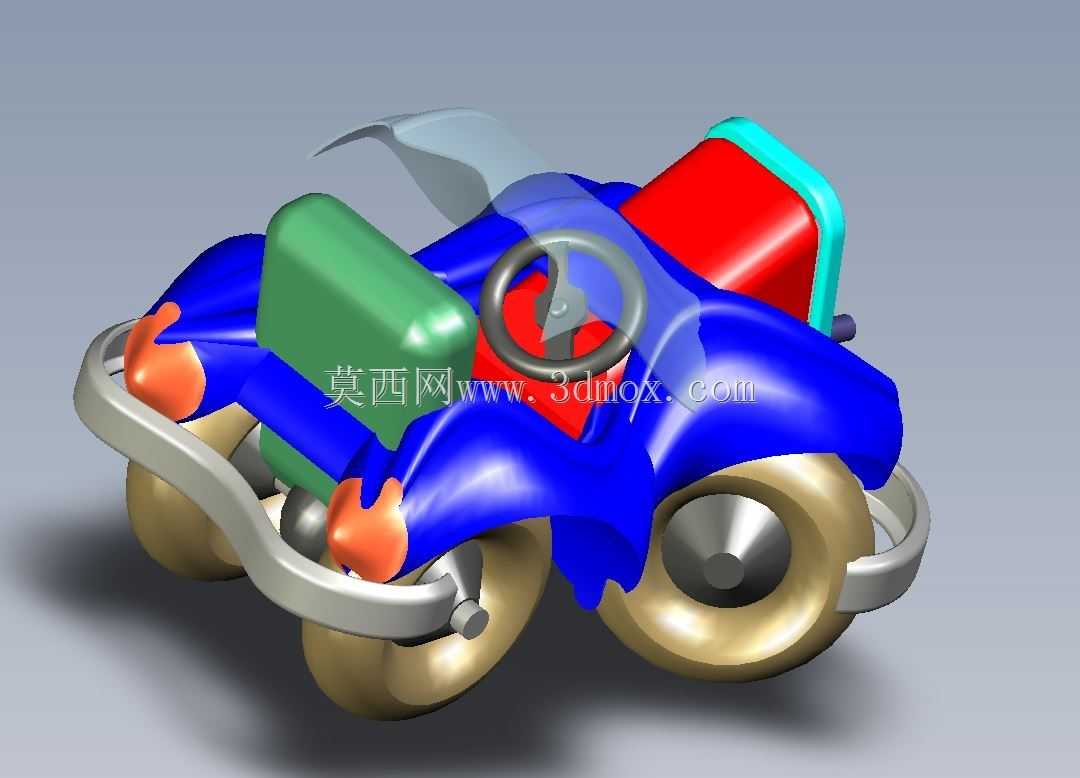

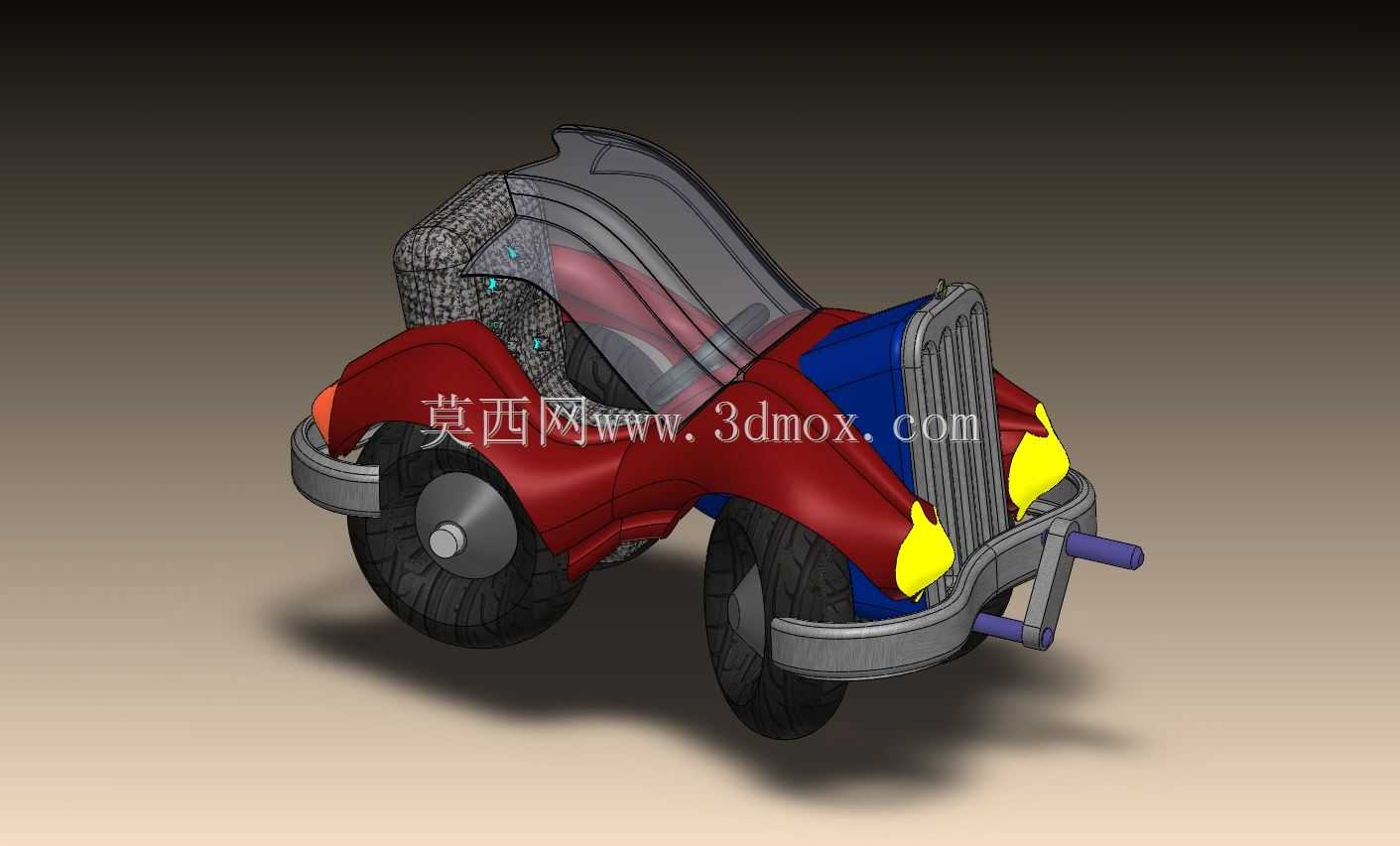

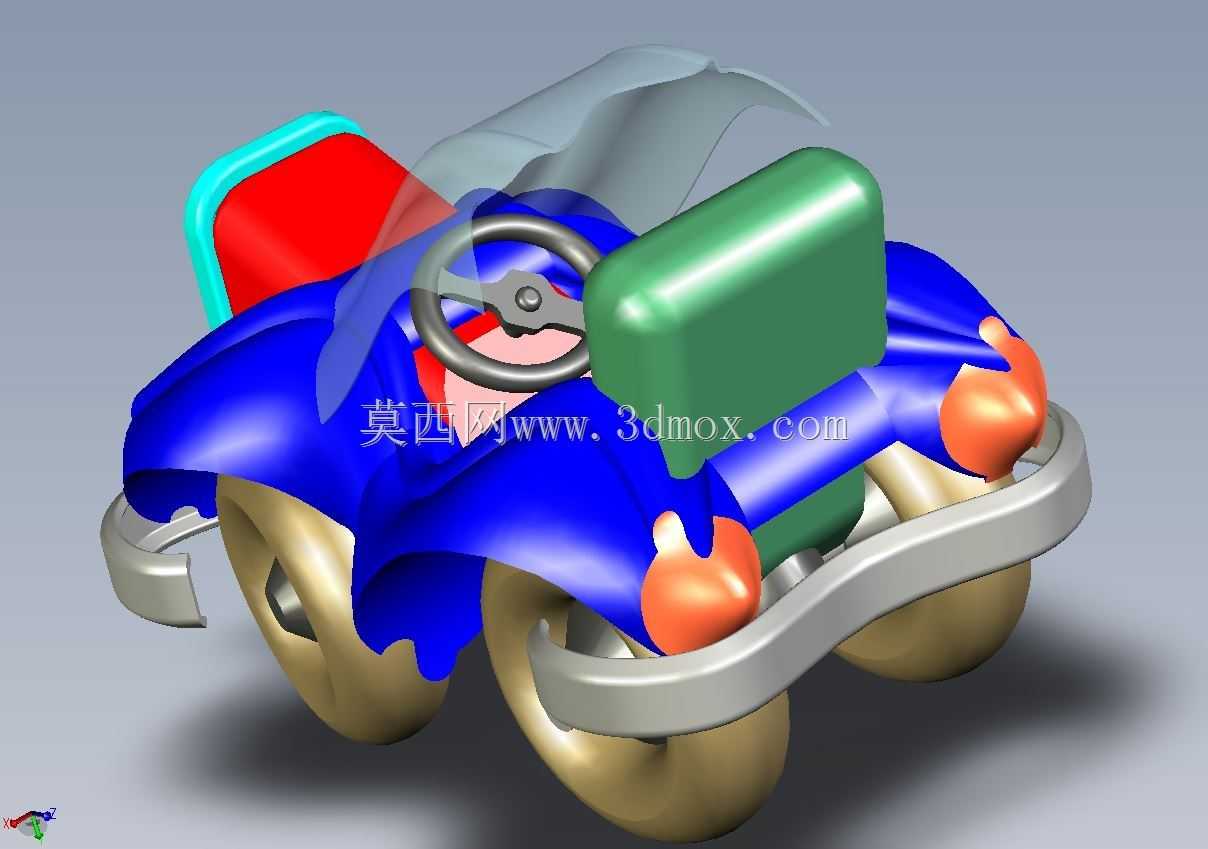

　　该模型为面向自由曲面设计研究打造的小型玩具车实体结构，在日常玩具产品研发、曲面建模教学练习场景中具备较高的参考价值，可作为曲面造型进阶练习的参照载体，也能为同类塑胶玩具的结构拆分、外观迭代提供具象的设计参考。从实际用途来看，该模型并非面向量产上市的最终玩具产品，核心定位是自由曲面建模技法的实践验证载体，建模过程中可通过该模型练习多曲面衔接、曲率连续调整、薄壳结构抽壳、不同材质部件的装配配合等实操技能，帮助结构设计人员掌握复杂外观曲面的构建逻辑，规避曲面建模中常见的收敛、褶皱、曲率断层等问题。从功能特性层面拆解，该模型还原了玩具车的核心组成结构：外层蓝色透明车壳为大跨度自由曲面，曲面整体顺滑无硬棱，边缘做了圆弧过渡处理，

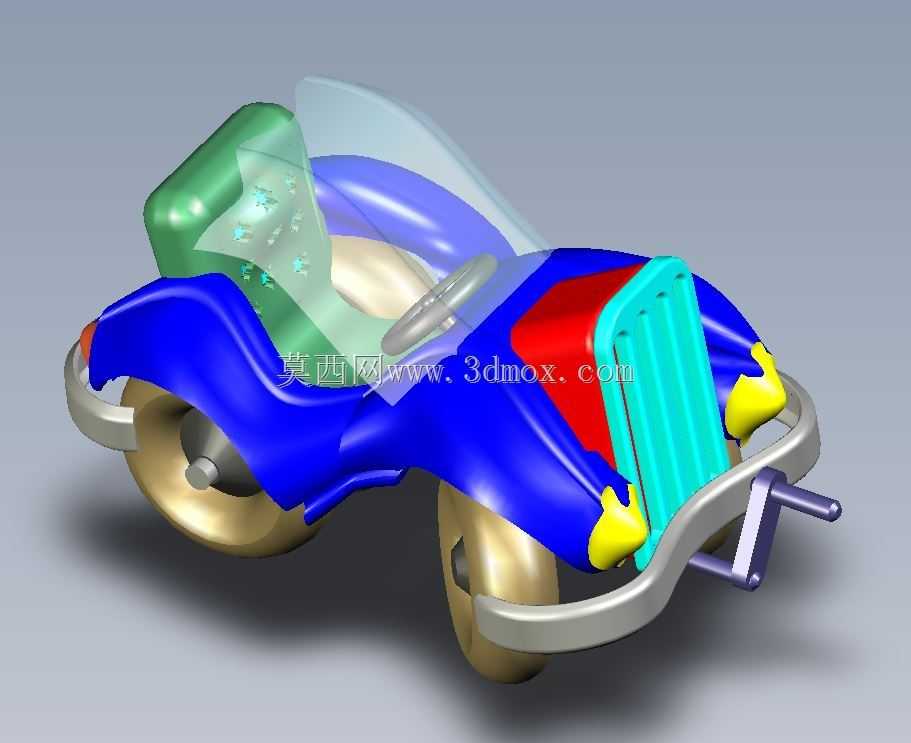

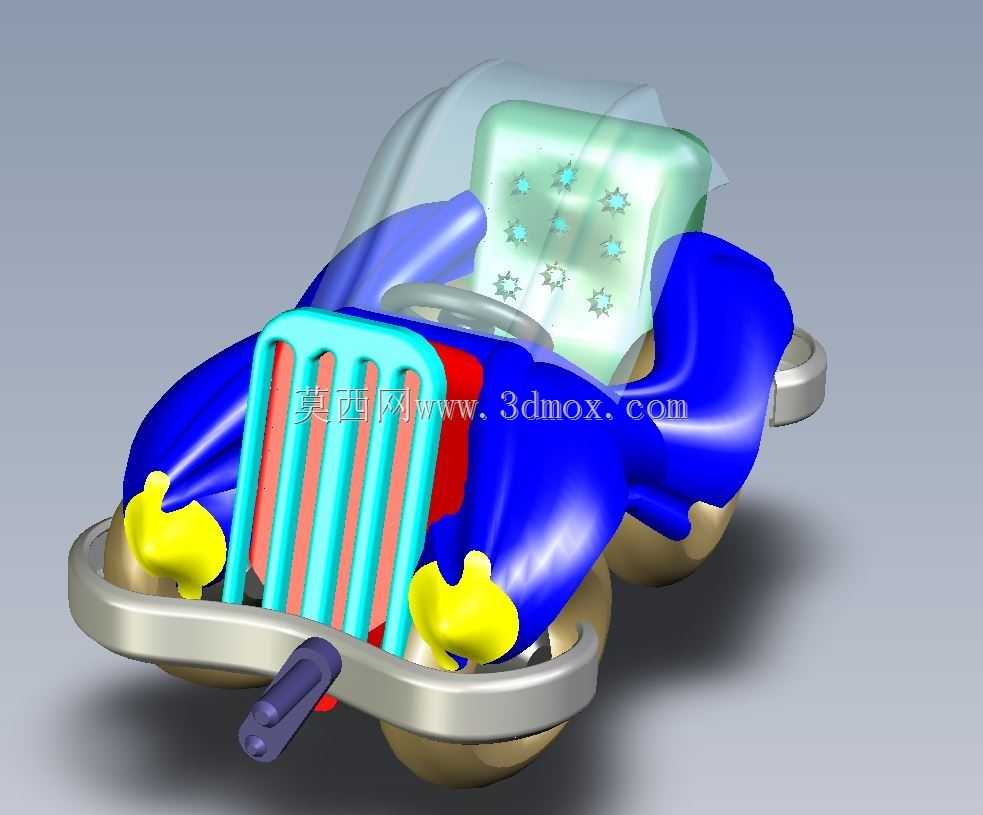

　　避免玩具使用过程中出现锐边划伤的风险；车壳内部预留了驾驶舱结构空间，内置方向盘、座椅等细节特征，还原了乘用车辆的基础布局特征；车头位置设置了格栅状防撞结构，采用青蓝色硬质塑胶特征设计，既丰富了外观层次，也能模拟真实车辆的进气格栅结构；车身四周设置了银色金属质感的防护边框，沿车壳外轮廓贴合布置，可在玩具跌落时起到缓冲防护作用，避免车壳直接受冲击出现开裂；车身侧面伸出的摇柄结构为上弦动力机构的外露部分，对应发条式玩具车的动力输入结构，建模时预留了摇柄与内部动力舱的装配间隙，保证转动过程中不会与车壳、底盘发生运动干涉。设计思路上，该模型优先围绕自由曲面的构建逻辑展开，首先通过样条曲线勾勒车身的正侧视、俯视轮廓控制线，

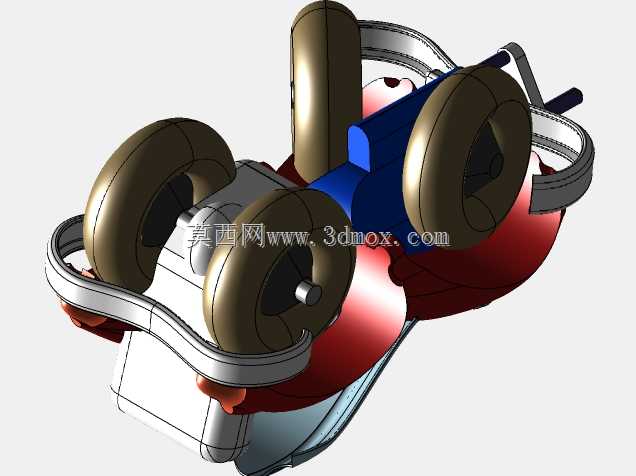

　　调整各控制点的曲率权重，保证车身曲面的饱满度与流线感，再通过边界混合、曲面缝合等操作生成整体车壳曲面，之后对曲面进行加厚处理生成实体薄壳，薄壳厚度参照常规塑胶玩具的壁厚标准设置，保证注塑成型时不会出现缩痕、填充不足等问题；内部结构的设计遵循装配优先级，先确定底盘的安装基准面，再依次布置动力舱、驾驶舱、轮轴安装位的结构位置，所有内部部件的安装边界都与车壳内壁保留足够的装配间隙，避免组装时出现卡滞；外观分色部分通过不同实体特征的拆分实现，红色的车头装饰块、绿色的座舱凸起、金色的底盘结构都作为独立实体存在，既方便后续渲染时赋予不同材质，也能模拟真实玩具的多部件组装结构。外形尺寸与安装边界方面，该模型整体尺寸参照常规掌心玩具车的规格设定，

　　整体长度控制在120mm左右，宽度控制在70mm左右，高度控制在50mm左右，符合低龄儿童抓握的尺寸要求；轮轴安装位的中心距按照车身宽度比例设置，轮轴与底盘安装孔的配合间隙控制在0.2mm，保证车轮转动顺畅无卡顿；防护边框的安装槽设置在车壳外侧的贴合面上，槽深与边框直径匹配，装配后边框不会突出车壳外轮廓过多，避免影响整体造型的流畅度；摇柄的转动行程范围内无其他结构遮挡，摇柄转动角度可达到180度，满足上弦操作的空间需求；车壳与底盘的配合面采用止口结构设计，止口的配合高度设置为3mm，装配后可实现车壳与底盘的精准定位，不会出现错位、缝隙不均的问题。建模过程中对所有曲面的曲率进行了连续检查，外露曲面全部达到G2连续标准，曲面反射线顺滑无扭曲，可直接用于后续的渲染出图、3D打印验证等环节，对于刚接触自由曲面建模的设计人员来说，可通过拆解该模型的特征树，理解复杂曲面从线框到实体的完整构建流程，掌握曲面拆分、曲率调整、装配间隙预留等实操技巧，也可基于该模型进行二次修改，调整车身曲面的控制点生成不同造型风格的玩具车方案，缩短同类产品的研发建模周期。
