手动钮扣冲压装配模组结构设计

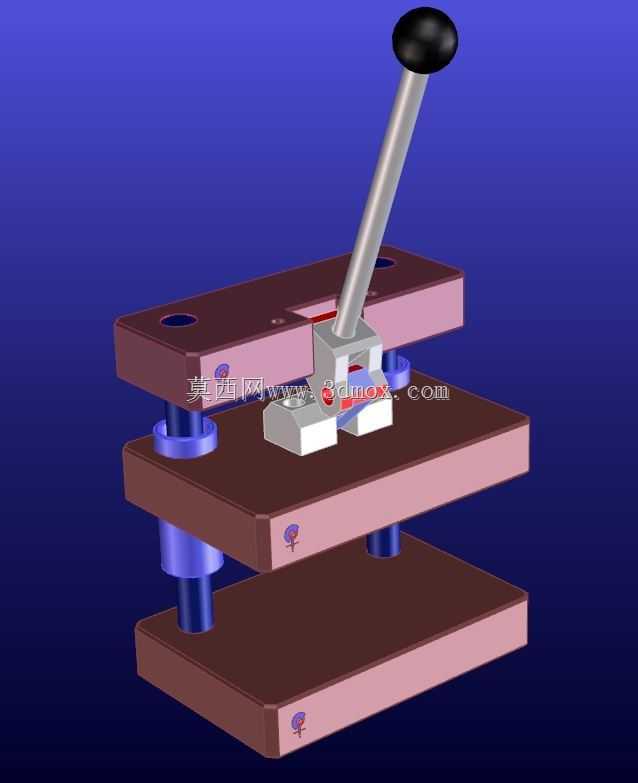

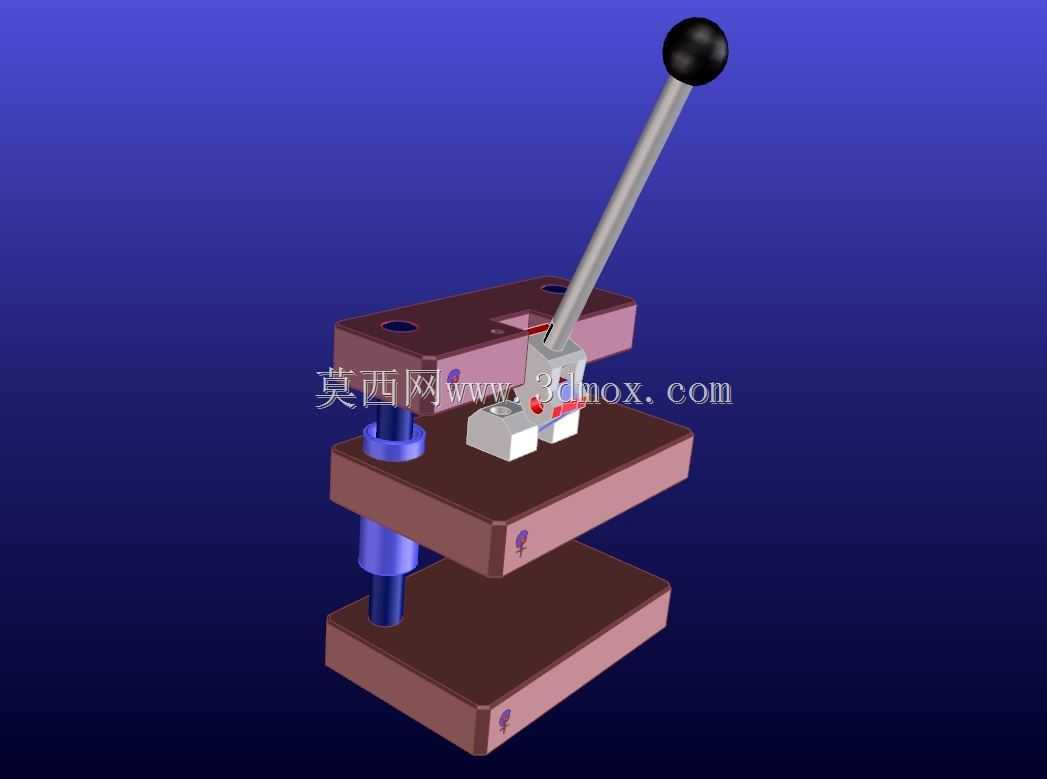

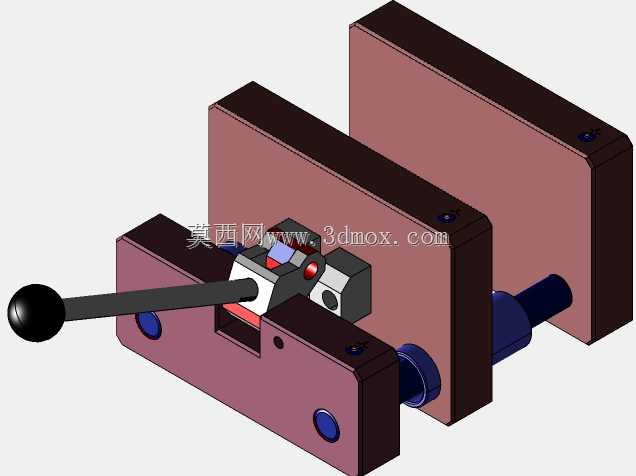

　　在服饰五金、小五金件的小批量压装生产场景里，这类手动杠杆式压合模组是车间工位上十分常见的工装设备，不同于大吨位的气动、液压压力机，它不需要外接动力源，完全依靠操作人员扳动手柄的力通过杠杆放大后输出压合力，非常适合零散订单、打样阶段的钮扣、铆钉、小型五金扣具的压装作业，不会出现大设备动力过剩导致的工件压损问题，也不需要布置气源、电路管线，工位摆放灵活，甚至可以直接放在流水线旁的辅助工作台上使用，适配多品种小批量的柔性生产需求。从结构设计逻辑来看，这套模组采用三层板叠层导向的结构形式，最下层为安装基准底板，承担整个工装的承重与安装固定功能，底板上预留的安装孔可以直接通过螺栓固定在工作台面，也可以搭配快速夹钳实现工位间的快速移位；

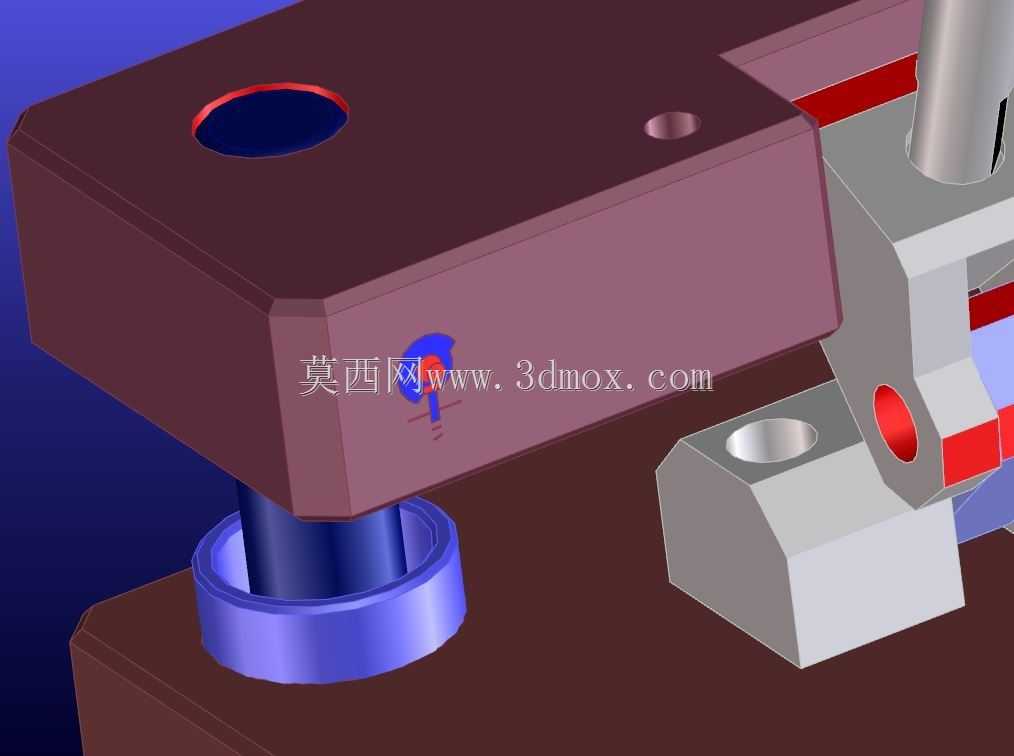

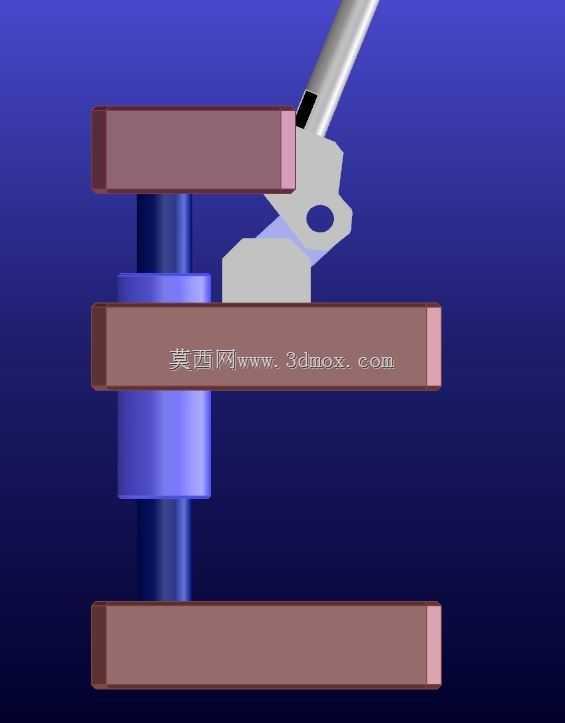

　　中间层为活动压合板，通过两根垂直布置的导向立柱与上下层板连接，导向柱与板件的配合部位加装了导套来降低往复运动的磨损，保证压合过程中活动板不会出现偏斜，避免压合时钮扣对位不准出现残次品；最上层为杠杆机构安装板，手动操作的杠杆手柄通过铰接支座固定在上层板上，杠杆的动力输出端直接与活动压合板的压头连接，扳动手柄时，杠杆会将人手的操作力按照力臂比例放大，传递到压头位置完成压合动作，手柄末端的黑色防滑球头可以提升操作时的握持手感，长时间操作也不容易出现打滑的问题。压头部位采用了快换式的结构设计，针对不同规格的钮扣、铆钉，可以快速更换对应尺寸的压头，不需要拆解整个模组的主体结构，换型时间可以控制在几分钟以内，适配不同尺寸规格的五金扣具压装需求，

　　压头与活动板的连接采用定位销加紧固螺钉的形式，保证压头安装后的同轴度，避免压合时出现偏载。从安装边界尺寸来看，这套模组整体占用的工作台面尺寸很小，不需要预留过大的操作空间，操作时的手柄活动半径控制在操作人员坐姿手臂的舒适操作范围内，不需要大幅度抬臂或者俯身操作，符合工位人机工程的设计要求，垂直方向的开合行程可以满足常规钮扣压合的高度需求，针对厚度不同的面料或者扣具，还可以通过导向柱上的调节螺母来调整活动板的初始开合高度，避免空行程过大影响操作效率。在实际使用场景中，这类模组除了用于服饰行业的钮扣压装，还可以用于小型电子元器件的引脚压合、小塑料件的铆接装配、薄金属片的冲孔打样等轻载压合作业，

　　因为输出压力可以通过操作人员的施力大小自主控制，对于脆性材料、薄壁件的压装作业适配性很好，不会像气动压力机那样因为压力固定导致工件被压裂。导向结构的设计上，两根导向柱对称布置在压头的两侧，压合作业时的受力点正好在两根导向柱的中心位置，压合过程中活动板的受力均匀，不会出现单侧受力卡顿的问题，导套采用自润滑材质制作，日常使用不需要频繁加注润滑油，维护成本很低，适合生产车间的长期高频次使用。整个模组的所有结构件都采用常见的金属板材与标准机加工件制作，没有特殊的定制异形零件，加工难度低，后期如果出现零件磨损，可以直接采购标准件更换，不需要专门定制维修配件，降低了工装的全生命周期使用成本。在进行三维建模时，这套结构的装配逻辑完全按照实际装配顺序搭建，每个零件的配合公差都按照实际机加工的精度要求设置，导向柱与导套的配合采用间隙配合，保证活动板滑动顺畅的同时不会出现过大的晃动间隙，杠杆铰接部位的配合间隙控制在合理范围内，避免扳动手柄时出现过大的空行程，影响操作的手感与压合精度。
