手动瓶体压装折弯一体式压力工装

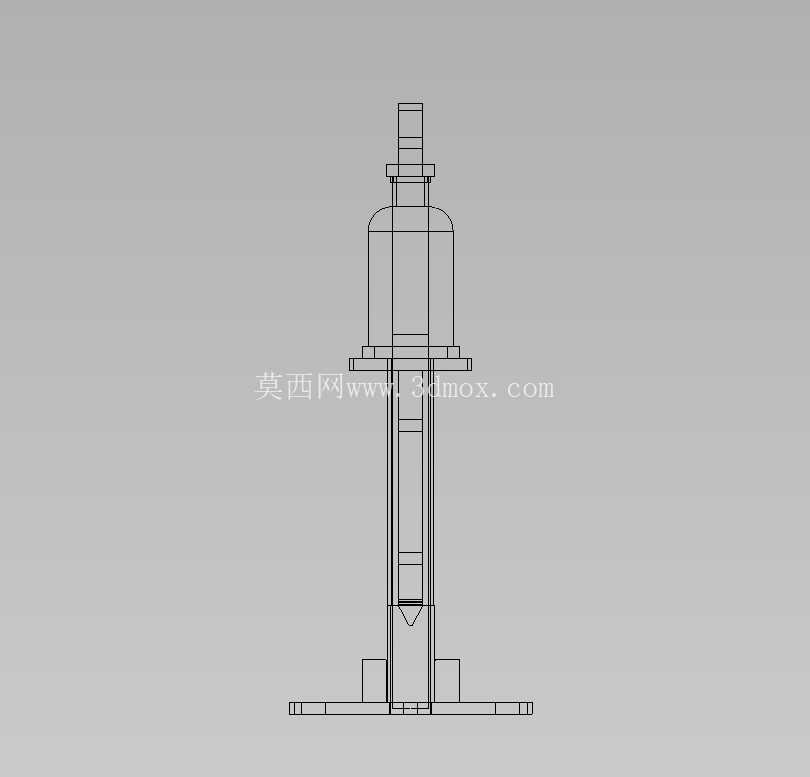

　　这款手动压力工装的核心应用场景覆盖小型五金件折弯、薄壁瓶体压装、小尺寸板材冲切三类典型的小批量加工场景，适配维修车间、小型五金加工点、个人DIY工坊这类没有大型冲压设备的作业环境，无需外接动力源，仅靠手动操作即可完成常规小吨位压力加工作业，解决了零散小工件加工时大型设备开机成本高、工装适配难的痛点。从功能特性来看，该工装采用手动千斤顶作为核心动力输出单元，额定输出压力可覆盖6吨以内的常规小载荷加工需求，刀座采用中心固定式安装结构，避免了偏载加工时刀头偏移导致的工件报废问题，立柱搭配双侧导向套结构，压头下行过程中全程保持垂直运动轨迹，侧向间隙控制在0.1mm以内，可满足薄金属片折弯时的平面度要求。

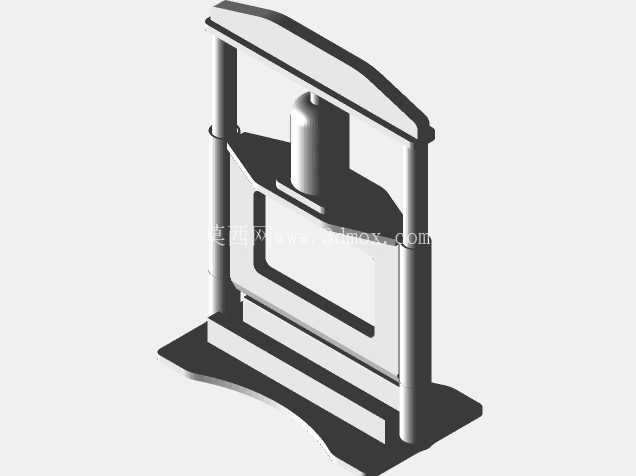

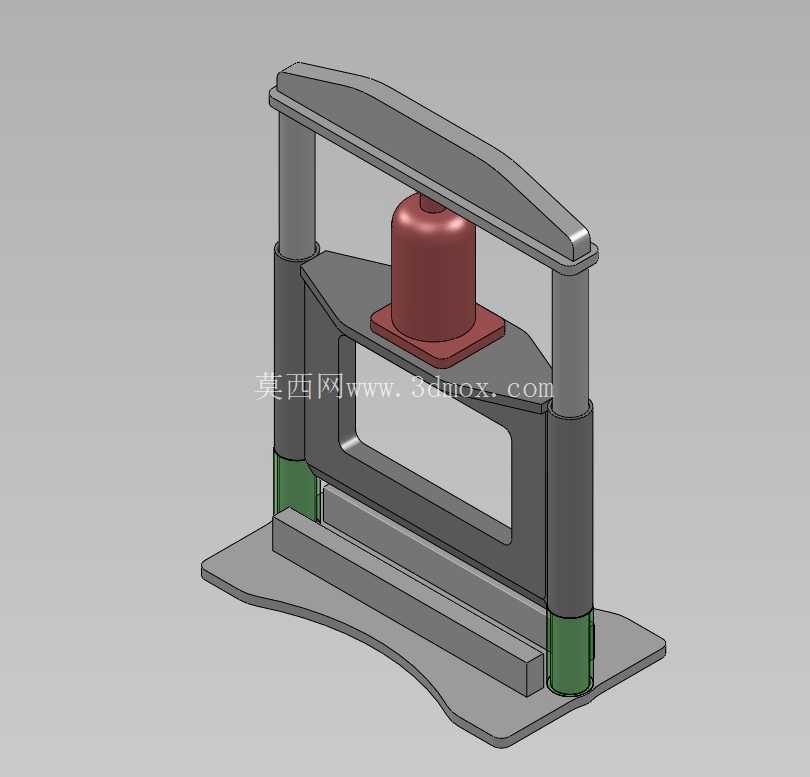

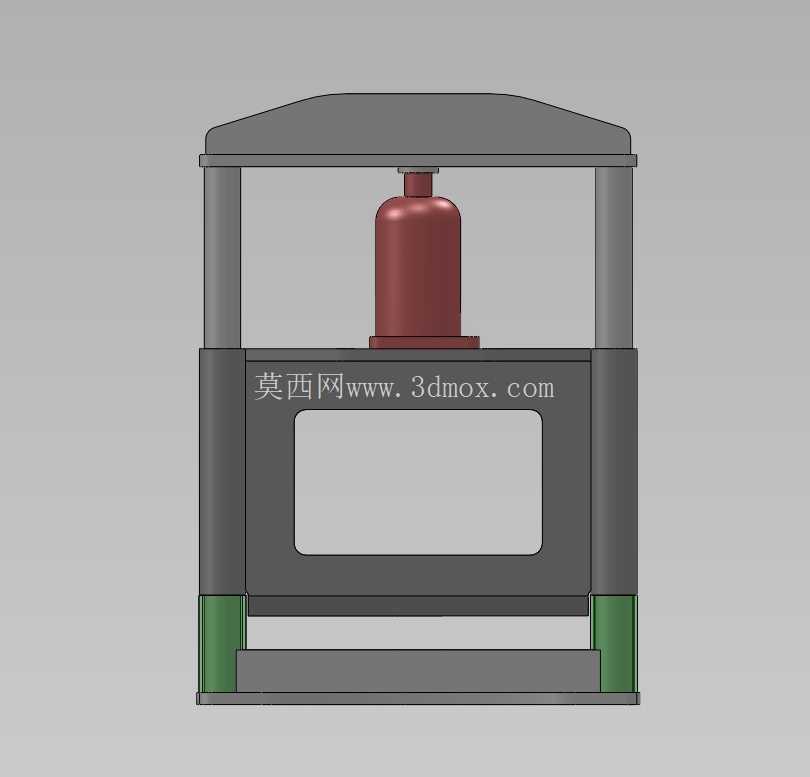

　　底座采用加宽落地式结构，底部支撑面做了切边减重处理，同时预留了工装安装孔位，可直接通过螺栓固定在常规钳工工作台面上，不需要额外浇筑安装基础，整体设备的安装边界控制在长450mm、宽300mm、高500mm范围内，占用工作台面空间不足0.2平方米，适合空间有限的小型作业区域摆放。设计思路上，整体框架采用C型开式结构，开口高度预留220mm的操作空间，方便操作人员取放工件，同时在压头下方设置了可拆卸的工作台板，可根据不同加工需求更换折弯下模、冲切凹模、压装定位座等不同工装配件，实现一机多用。

　　框架主体采用钢板焊接后铣平加工的工艺，立柱与上下横梁的连接位置做了加强筋处理，避免满载荷施压时框架出现开口变形，导向套采用铜基镶嵌石墨的自润滑结构，长期使用不需要频繁加注润滑油，维护成本极低。压头与千斤顶输出端采用快拆式连接结构，更换不同压头时仅需拔出固定销即可完成拆卸，不需要拆解整体框架。在实际使用过程中，该工装可完成0.5-2mm厚度普通钢板的90度折弯作业，折弯长度最大支持200mm，也可完成小型塑料瓶、玻璃瓶的瓶盖压装、瓶身整形作业，针对小尺寸五金件的冲断、压印作业也能适配，操作时仅需扳动千斤顶压杆即可控制压头下行速度，泄压时仅需拧开千斤顶回油阀即可带动压头自动复位，操作门槛极低，没有液压设备操作经验的人员经过简单讲解即可上手。

　　需要注意的是，由于刀头采用中心固定结构，加工时要尽量保证工件受力中心与压头中心重合，避免长期偏载导致立柱导向套出现不均匀磨损，施压过程中不要超过额定6吨的输出压力，避免框架出现永久性变形。该工装的结构没有复杂的传动部件，所有零部件均为常规机加工件，千斤顶采用市售标准手动瓶式千斤顶，后期维护更换配件成本极低，适合小批量加工场景下作为大型冲压设备的补充工装使用，也可作为教学场景下的压力加工演示设备，直观展示手动压力设备的工作原理与结构组成。
