马斯洛数控设备支撑支架装配结构

　　在小型数控加工设备的落地应用场景中，支撑支架的结构合理性直接决定了设备运行的稳定性与加工精度表现，这款针对马斯洛数控设备优化的支撑支架装配结构，核心解决的是原有方案组装流程繁琐、局部结构刚性不足的实际工程问题。从实际使用场景来看，这类支架主要服务于桌面级或小型落地式数控切割、铣削加工设备，需要承载设备主体的加工平台、传动组件以及加工过程中产生的动态切削载荷，同时还要为设备的安装调试预留足够的操作空间，避免支架结构与设备的运动部件产生干涉。

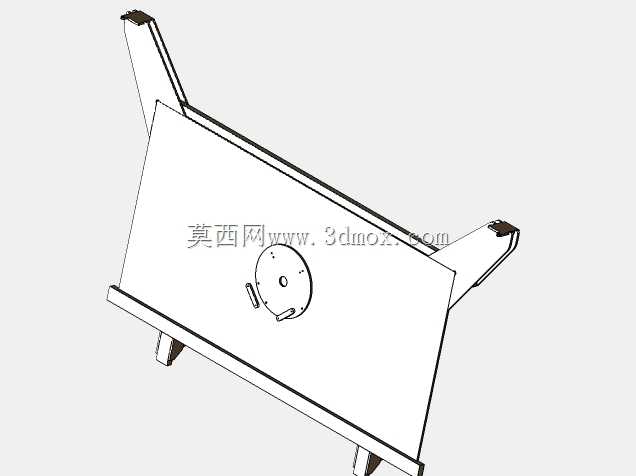

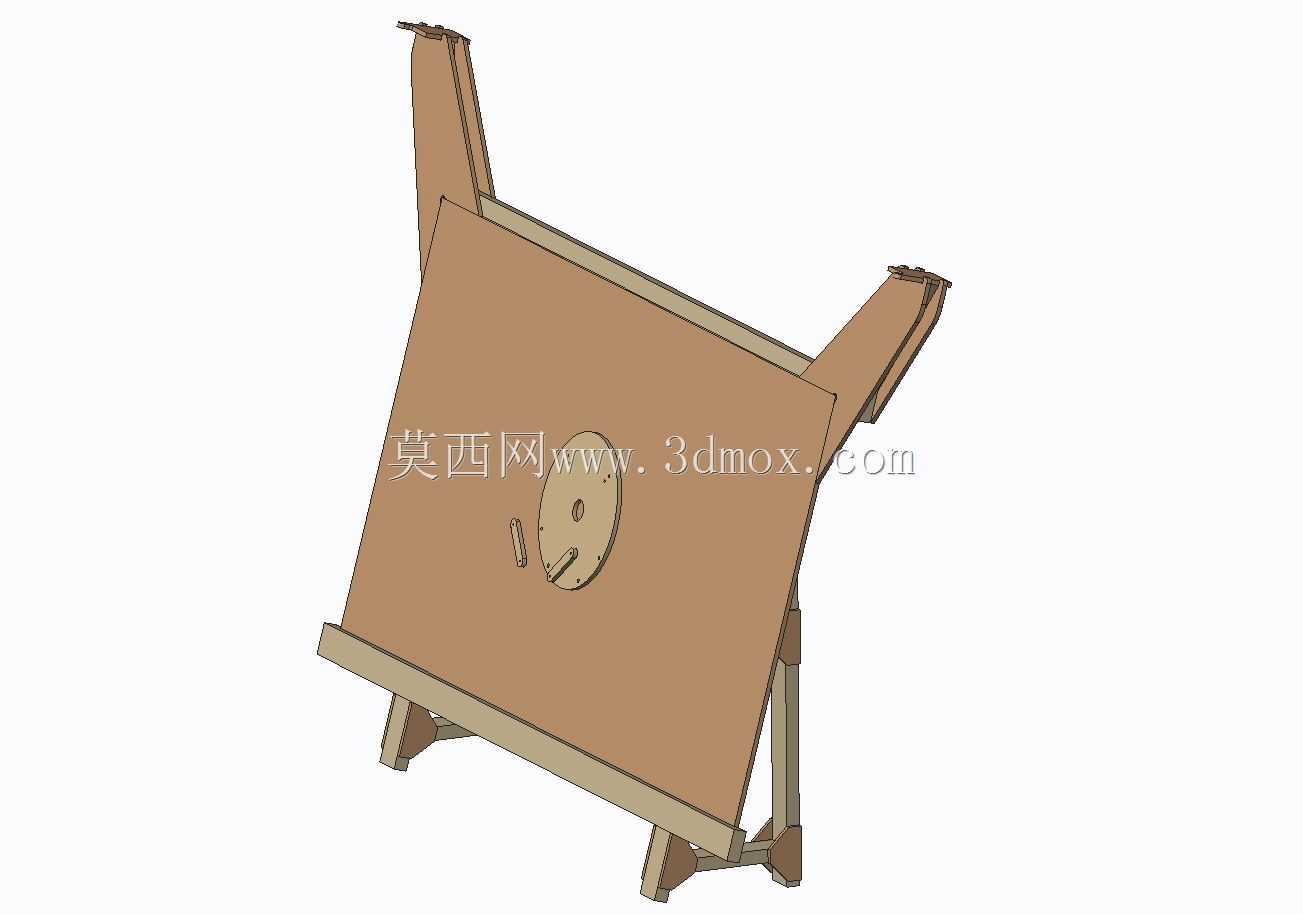

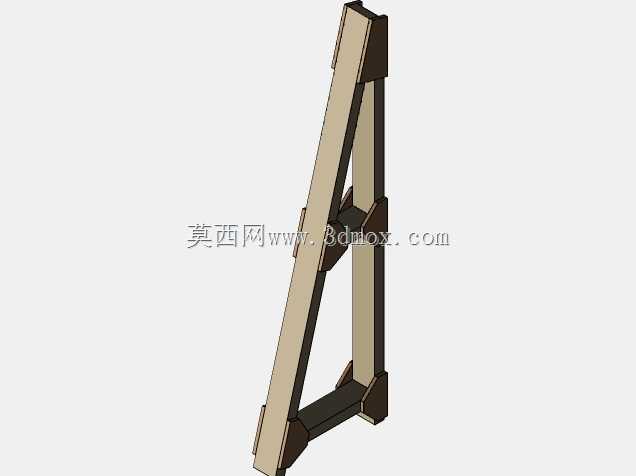

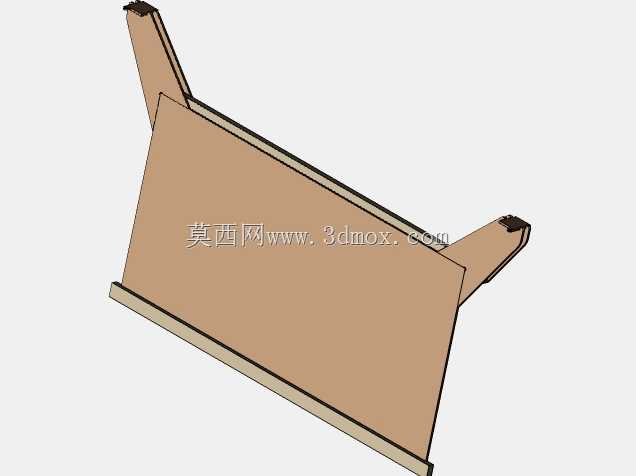

　　从功能特性层面分析，该支架采用倾斜式平台支撑设计，不同于常规水平布置的设备支架，这种倾斜角度的设置一方面能够让操作人员在设备调试、工件装夹过程中获得更舒适的操作视角，减少长时间俯身操作的疲劳感，另一方面也能让加工过程中产生的切屑、切削废液顺着倾斜的平台面自然滑落，避免杂物堆积在平台连接缝隙中影响设备的运动精度。支架的支撑腿采用分段式拼接结构，每一段支撑构件都设计有对应的定位止口，在组装过程中不需要复杂的工装夹具辅助定位，依靠构件自身的止口配合就能快速完成各部件的对位，大幅降低了现场组装的难度，对于非专业装配人员也能快速完成整套支架的搭建工作。

　　在设计思路的迭代上，这款支架针对原有方案的薄弱环节做了针对性强化：首先是平台与支撑腿的连接部位，原有方案仅采用单块角码连接，在设备承受较大切削载荷时连接部位容易出现应力集中导致的形变，优化后的结构在连接位置增加了三角形加强筋结构，将连接部位的载荷分散到相邻的两个支撑构件上，有效提升了连接节点的抗形变能力；其次是支撑腿的底部结构，设计了可调节的支撑脚垫，能够适应不同平整度的安装地面，通过调节脚垫的伸出长度可以快速将设备平台调整到设计所需的倾斜角度，不需要额外添加垫片进行找平，大幅缩短了设备的现场安装调试周期。

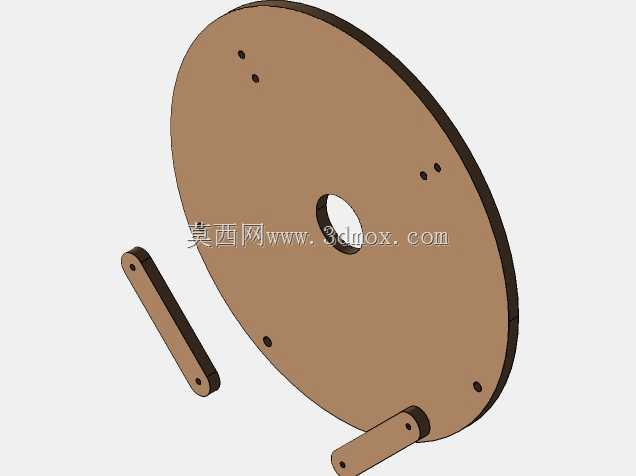

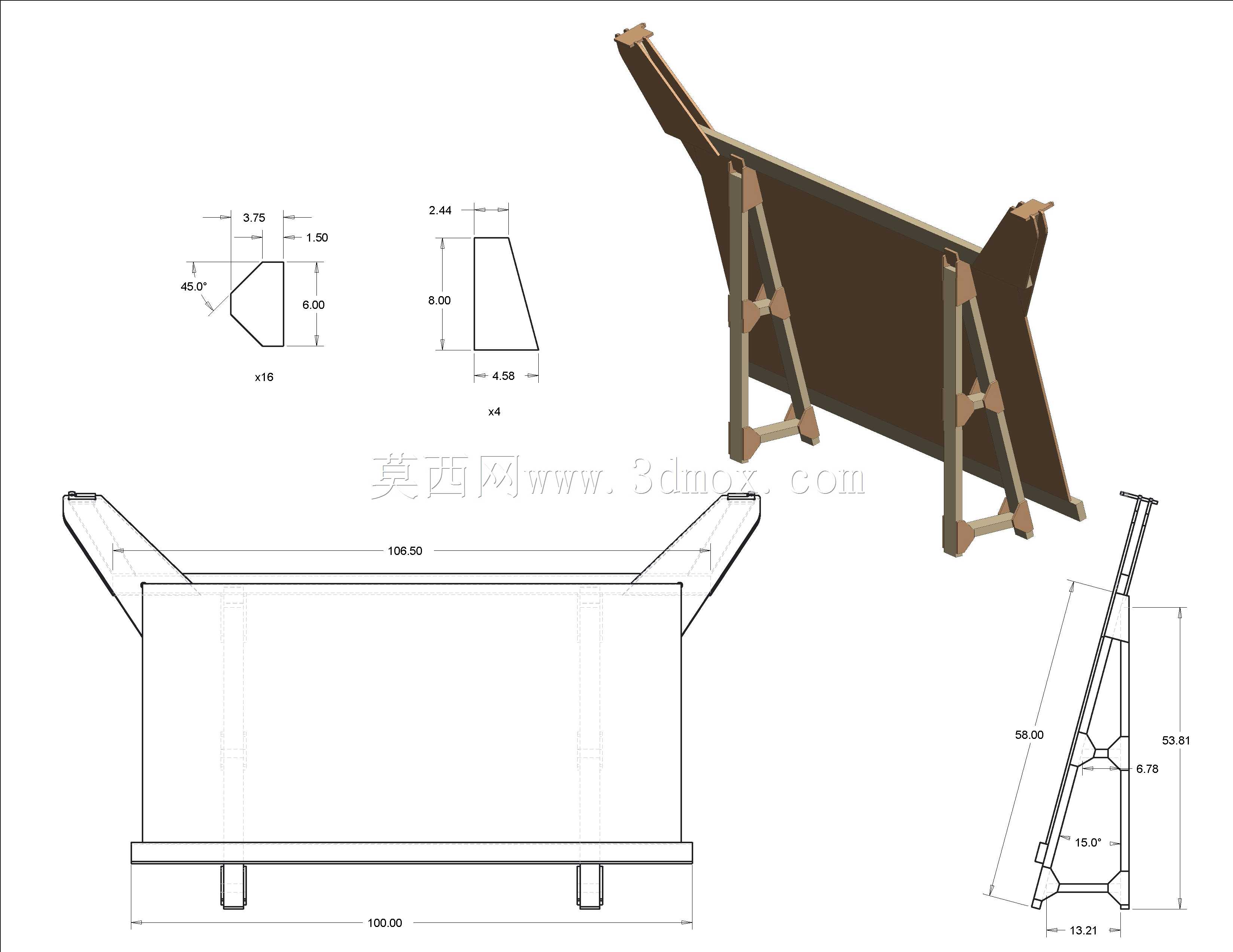

　　从安装边界与尺寸适配的角度来看，整套支架的外围轮廓尺寸充分考虑了小型加工车间、个人工作室的空间限制，支架展开后的最大宽度控制在常规工作台的适配范围内，不会占用过多的操作空间，同时支架后侧的两个延伸支撑臂，主要用于固定设备的纵向传动导轨组件，支撑臂的安装孔位采用长圆孔设计，允许在安装过程中对导轨的平行度、垂直度进行微调，补偿构件加工过程中产生的尺寸误差，保证设备传动组件的安装精度满足加工要求。支架的平台面板上预留了标准的设备安装孔阵，孔位间距匹配主流小型数控设备的底座安装尺寸，不需要额外进行钻孔加工就能直接完成设备主体的固定，平台中心位置的避让孔，主要用于穿过设备的主轴冷却管路、线缆等附属组件，让设备的走线更加规整，避免线缆外露被切屑刮损。

　　在实际装配流程中，整套支架的构件全部采用标准化的拼接设计，各部件之间的连接采用通用的紧固件，不需要特殊的定制连接件，在后期维护过程中如果某一个构件出现损坏，可以快速单独更换对应的部件，不需要对整套支架进行拆解。支架的侧向支撑构件除了承担结构支撑的作用外，还预留了辅助配件的安装位置，可以根据实际使用需求加装切屑收集槽、工具挂板等附属配件，拓展支架的实际使用功能。针对设备运行过程中产生的振动问题，支架的支撑腿内部设计有空腔结构，可以根据实际使用需求填充阻尼材料，进一步吸收设备运行过程中产生的振动，降低振动传递到地面产生的噪音，同时也能减少振动对设备加工精度的影响。
