手动杠杆式小型压装作业台结构设计

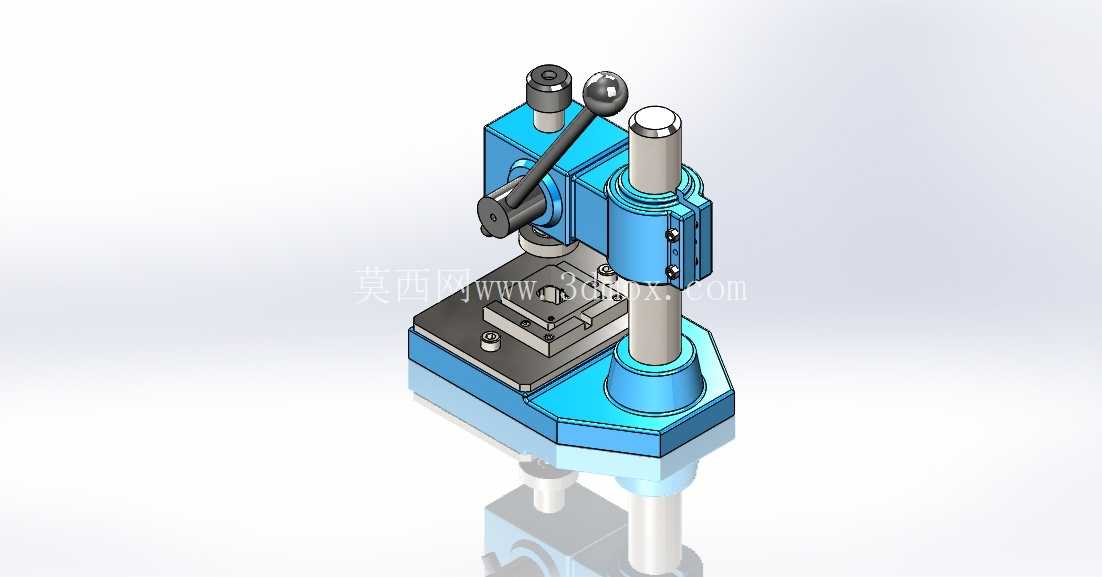

　　在小批量零部件加工、电子元器件引脚压合、小型五金件铆接、实验室试样压制这类不需要大吨位压力、作业频次不高的场景里，手动压装设备的实用性远高于大型气动或液压压机，不需要布设气源、液压管路，也不用接强电动力，放置在工作台面上就能直接开展作业，对车间空间、配套设施的要求极低，是小型加工车间、维修工位、试制实验室里十分常见的辅助作业设备。这款手动压装设备采用杠杆式施力结构，核心的力放大结构依托偏心凸轮与加长操作手柄实现，操作人员扳动手柄时，凸轮结构将手柄的圆周摆动转化为压头的竖直直线运动，通过杠杆力臂的配比设计，操作人员只需要施加十几牛的手部作用力，压头端就能输出上千牛的压制力，足够覆盖绝大多数小型零件的压装、铆接、压印、校直作业需求。

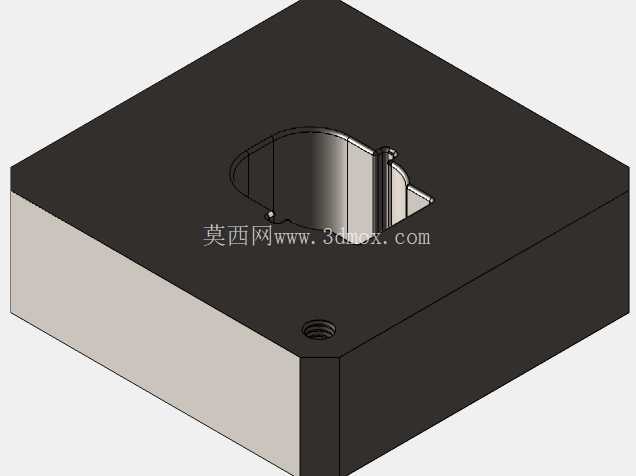

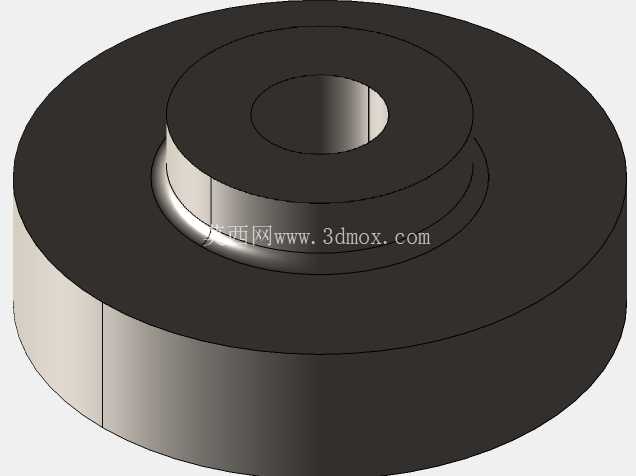

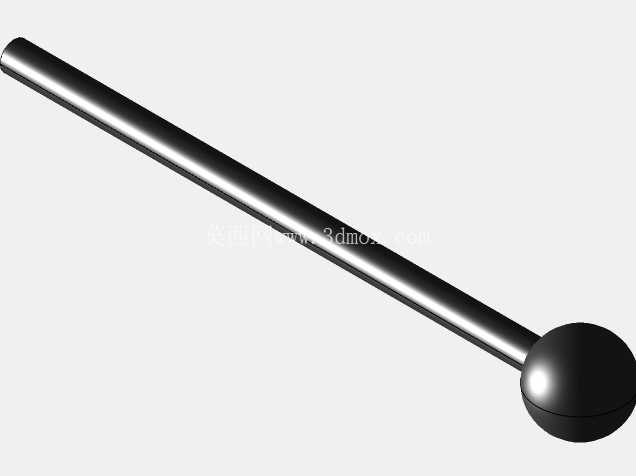

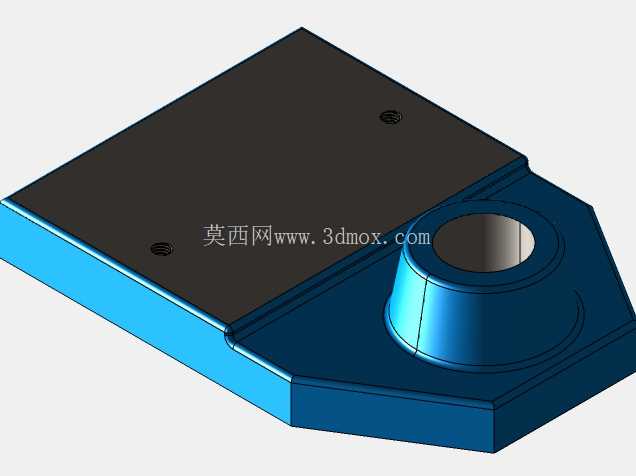

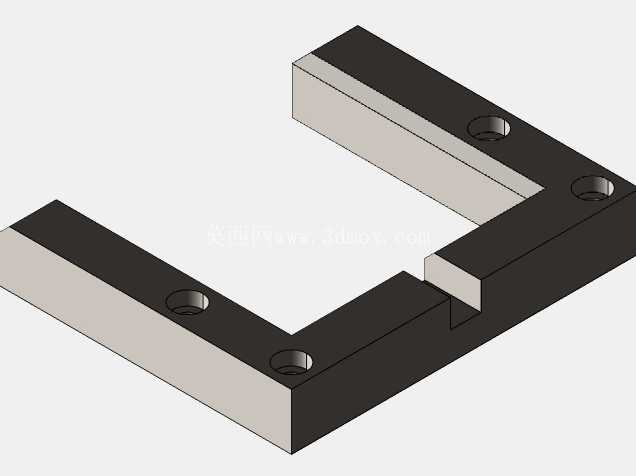

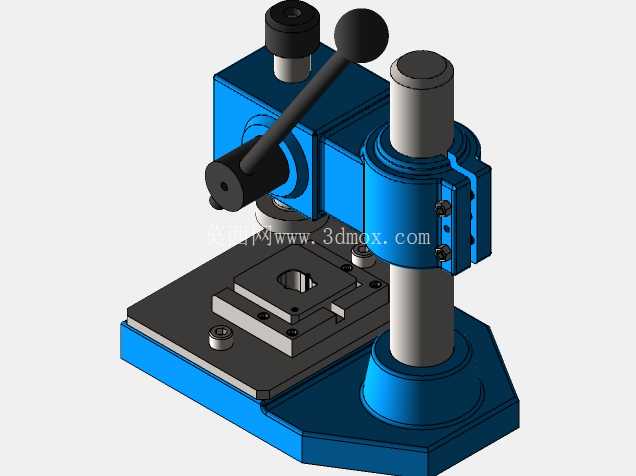

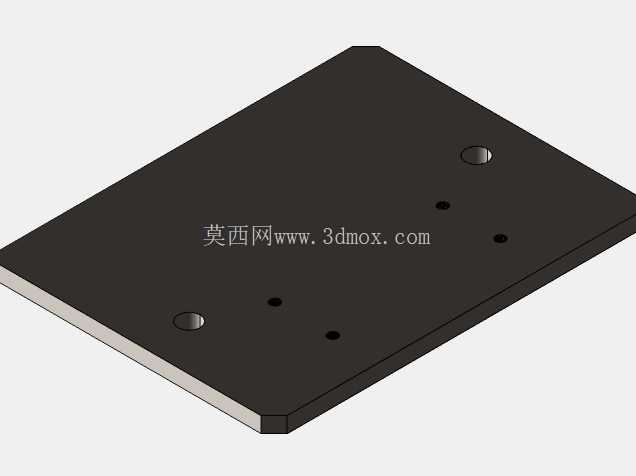

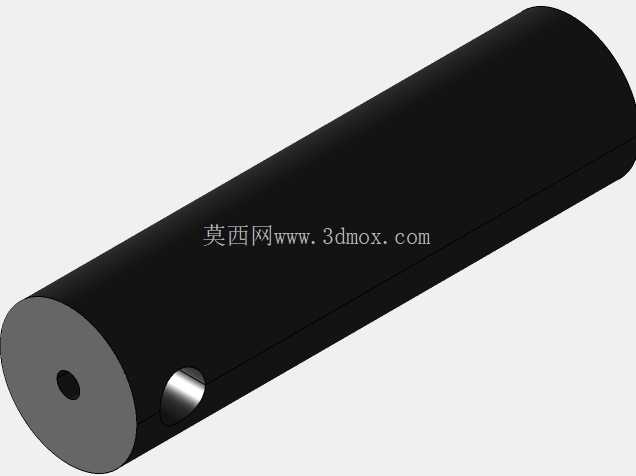

　　设备的主体支撑结构采用立式立柱布局，底部是带安装孔位的六边形铸铁基座，基座上平面加工有T型槽结构，用来固定不同规格的工件定位夹具，适配不同外形的待加工零件；立柱采用高精度光轴加工而成，表面做硬铬镀层处理，耐磨性能优异，滑套与立柱之间采用铜基石墨润滑衬套，压头上下运动时的同轴度可以控制在0.02mm以内，避免压装过程中出现偏载导致零件压废、模具损坏的问题。压头组件的行程设计为65mm，足够容纳高度在100mm以内的各类工件，压头末端设计有标准的夹具安装接口，可以更换平压头、成型压头、冲孔头、铆接头等不同作业端头，实现一机多用的功能，不需要额外更换设备就能完成多道工序的作业。从设计思路上看，这款设备优先考虑的是作业稳定性与操作便捷性，没有多余的复杂结构，所有传动部件都做了外露式设计，日常维护只需要定期在衬套、凸轮接触面上涂抹润滑脂即可，不需要复杂的拆解保养；操作手柄的握持位置做了球面防滑处理，操作人员长时间作业也不容易出现手部打滑的问题，手柄的摆动角度控制在60度范围内，操作人员站在设备正前方不需要大幅度抬臂就能完成全行程的压合动作，符合人体工程学的作业姿态要求，能有效降低长时间重复作业的疲劳感。

　　设备的安装边界十分友好，整体占地面积不到0.1平方米，基座底部可以通过螺栓固定在标准工作台上，也可以直接放置在防滑橡胶垫上使用，不需要做专门的设备基础，搬迁移动时只需要两个人就能轻松抬动，适合经常需要调整工位布局的小型生产车间使用。在实际使用场景中，这类手动压机常被用来完成小型轴承的压装、塑胶外壳的卡扣压合、线路板上接插件的压装、薄金属片的压印打标、小直径销钉的铆接等作业，相比手动敲击的作业方式，压头输出的压力平稳可控，压合速度可以由操作人员手动控制，不会因为冲击力过大损坏脆性零件，压合的一致性远高于手工敲击作业，能有效降低小件压装的不良率。

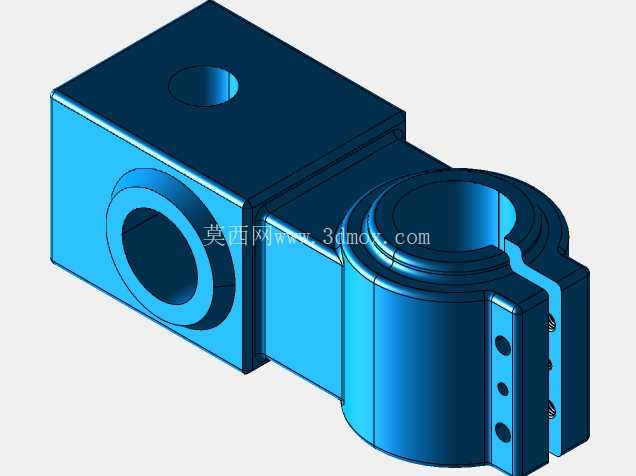

　　设备的滑套侧面设计有锁紧手柄，可以根据待加工工件的高度快速调整压头的初始位置，调整完成后拧紧锁紧手柄就能固定滑套位置，不需要借助额外工具就能完成高度调节，换型作业的效率很高。基座的工作台面做了精磨处理，平面度控制在0.01mm以内，保证工件放置时的水平度，避免压装时出现倾斜，对于精度要求较高的压装作业，还可以在台面上加装百分表支座，实时监测压头的下压位移，精准控制压合深度，满足精密零件的压装精度要求。整体结构没有易损的电子元件，也不存在液压漏油、气动漏气的隐患，在无气源、无电源的野外维修、临时作业场景下也能正常使用，环境适应性极强。
