2014款1系列打印机灯丝防护导料结构

　　桌面级FDM熔融沉积成型设备在日常生产作业中，耗材进料路径的稳定性直接决定连续打印的成件质量，尤其是早期2014款1系列A型机型，原厂未配置进料端的灯丝导向防护结构，长时间运行时，耗材从料架牵引至挤出机进料口的路径易出现偏移、弯折，甚至在挤出机进料喉管入口处形成锐角弯折，导致送料阻力骤增，轻则出现出料不均、层厚错位的打印缺陷，重则直接引发断丝停机，需要重新清理喉管残留耗材、重新对位进料路径，大幅打断连续生产节奏，尤其在长时间无人值守的批量打印场景下，这类无防护导致的故障占比可达设备日常故障的三成以上。

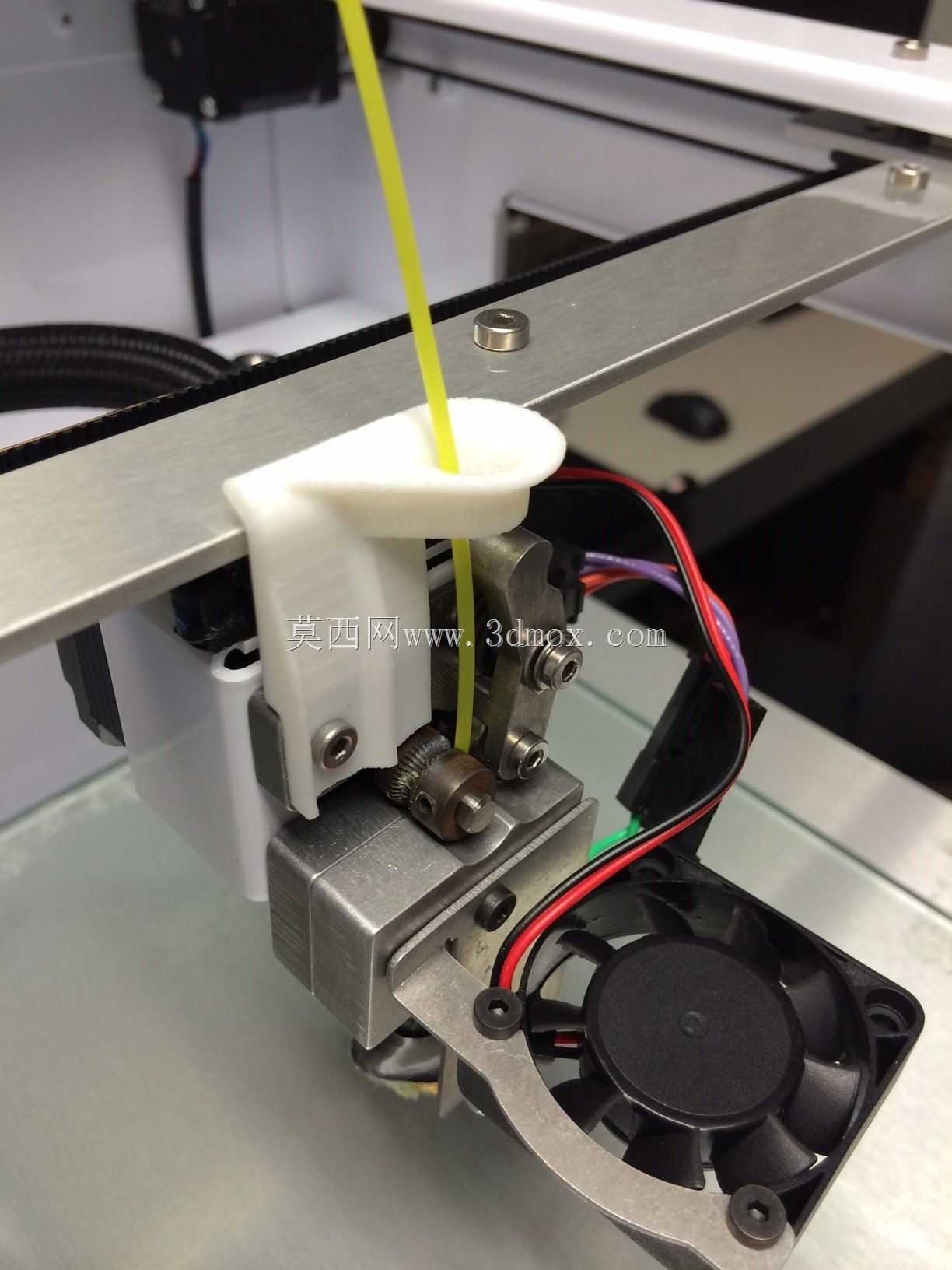

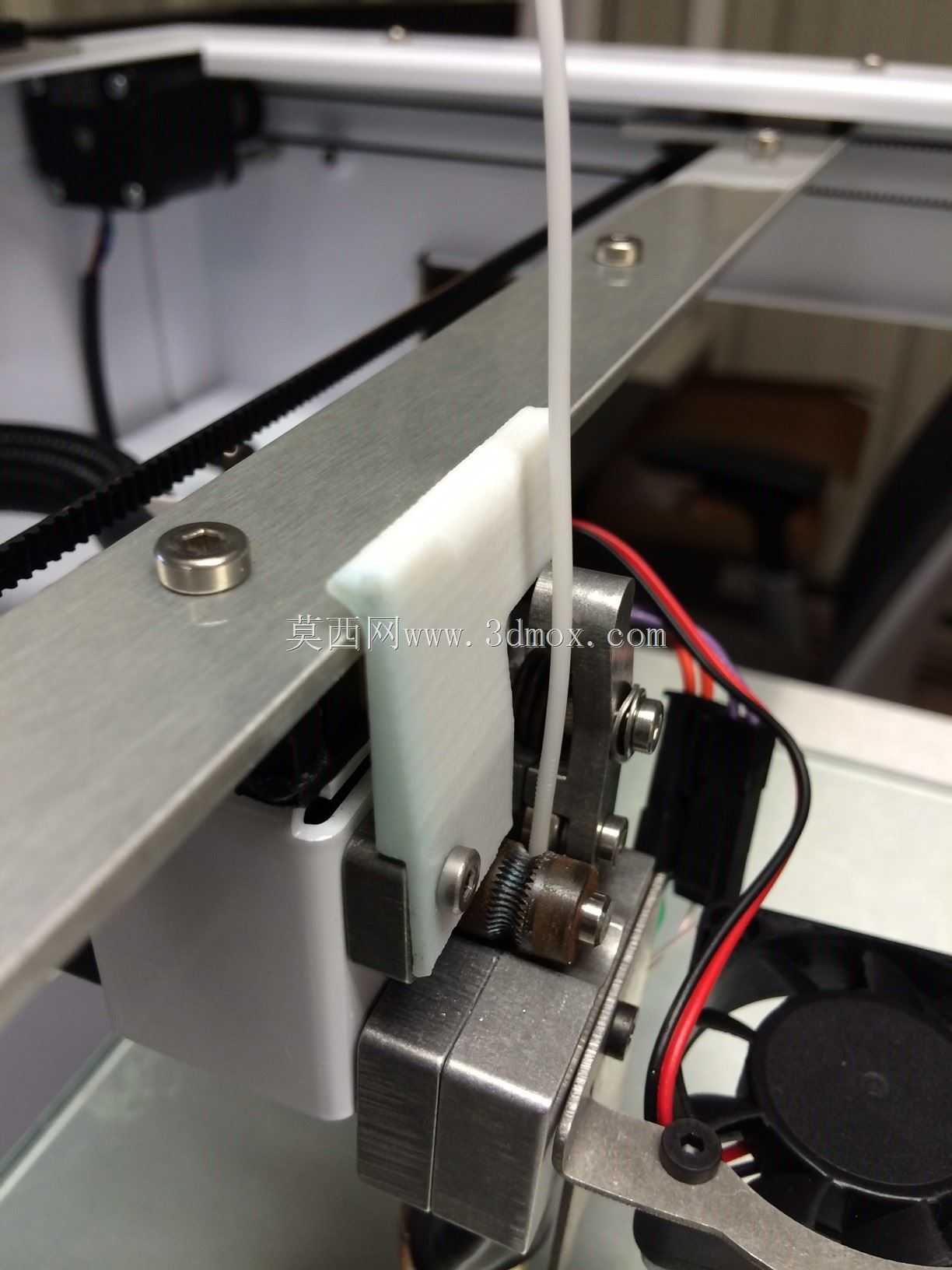

　　这款灯丝防护装置正是针对该机型的进料痛点设计，核心作用是在挤出机进料喉管的正上方建立稳定的耗材导向约束，让耗材从料架引出后始终保持与挤出机进料通道同轴的垂直进料角度，避免耗材在进料过程中出现径向偏移、斜向弯折，从根源上降低送料阻力波动，减少断丝故障的发生概率。装置的整体结构采用紧凑的悬臂式设计，主体安装基座直接依托挤出机上方现有金属横梁的安装孔位固定，不需要对原有设备的机架、挤出机结构做任何打孔、切削类改装，安装时仅需对应横梁上的现有固定位锁紧即可，不会破坏原有设备的结构强度，也不会干涉挤出机X轴、Z轴方向的正常运动行程。

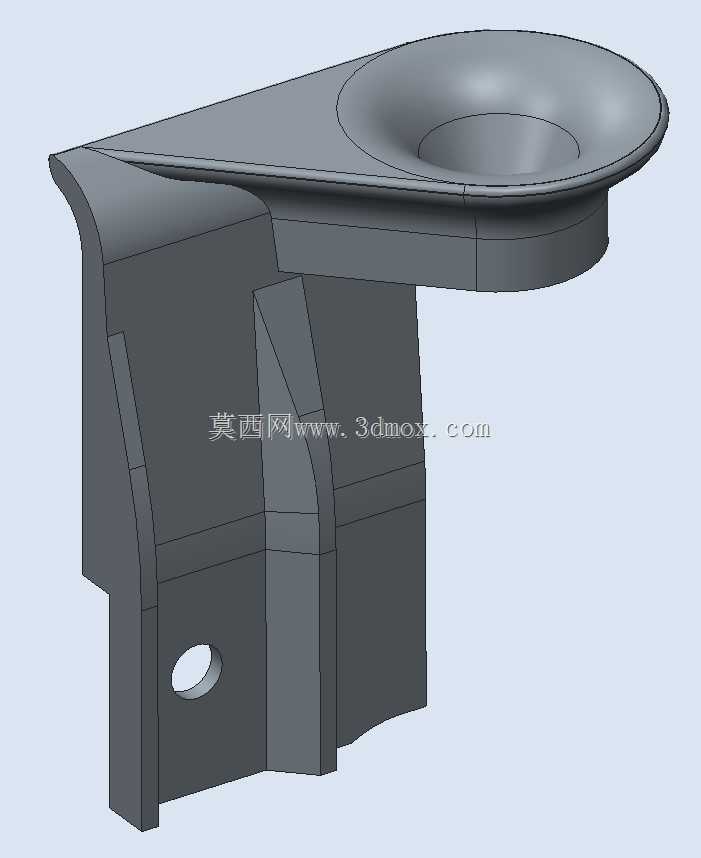

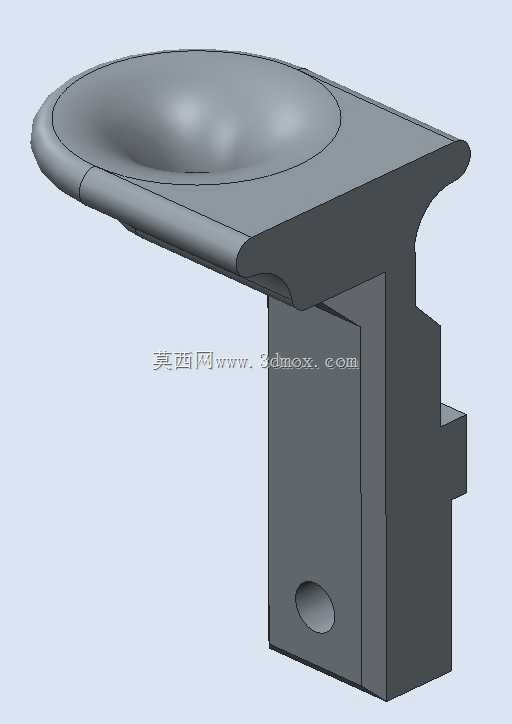

　　在结构细节设计上，装置的导向通道采用顺滑的圆弧过渡内壁，没有尖锐棱角，耗材穿过通道时不会被刮削产生碎屑，避免碎屑进入挤出机喉管造成堵头；导向通道的内径适配常规1.75mm直径的3D打印耗材，预留了合理的间隙，既不会因为间隙过大失去导向约束作用，也不会因为间隙过小增加耗材穿行的摩擦阻力。针对后续挤出机升级的使用需求，设计迭代后也适配G2挤出机的安装尺寸，不过需要注意对应选配适配长度的进料螺杆，若原有设备保留短款G1挤出机螺杆，直接升级G2挤出机后会出现安装干涉，这点在改装时需要提前核对螺杆长度参数。

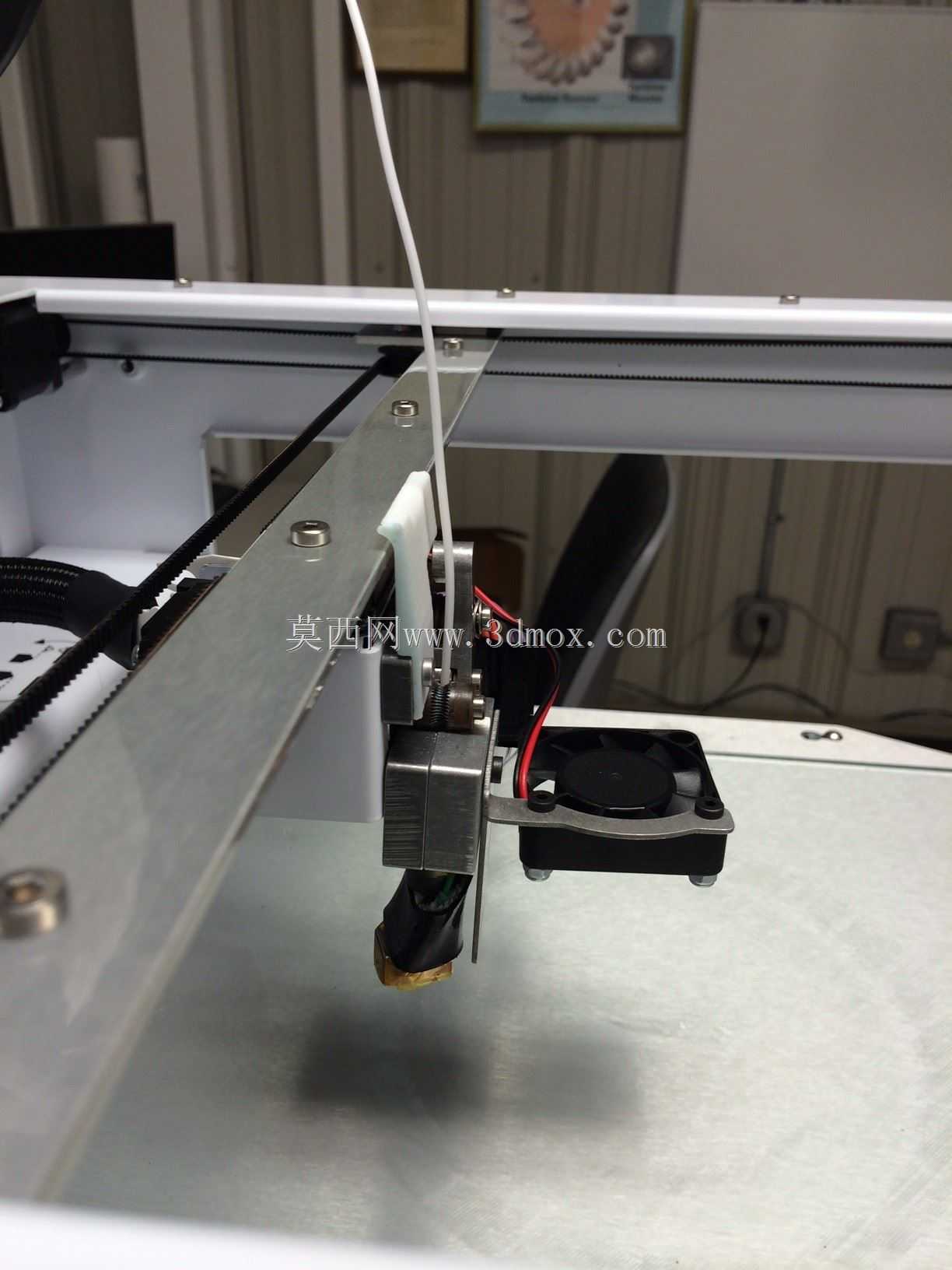

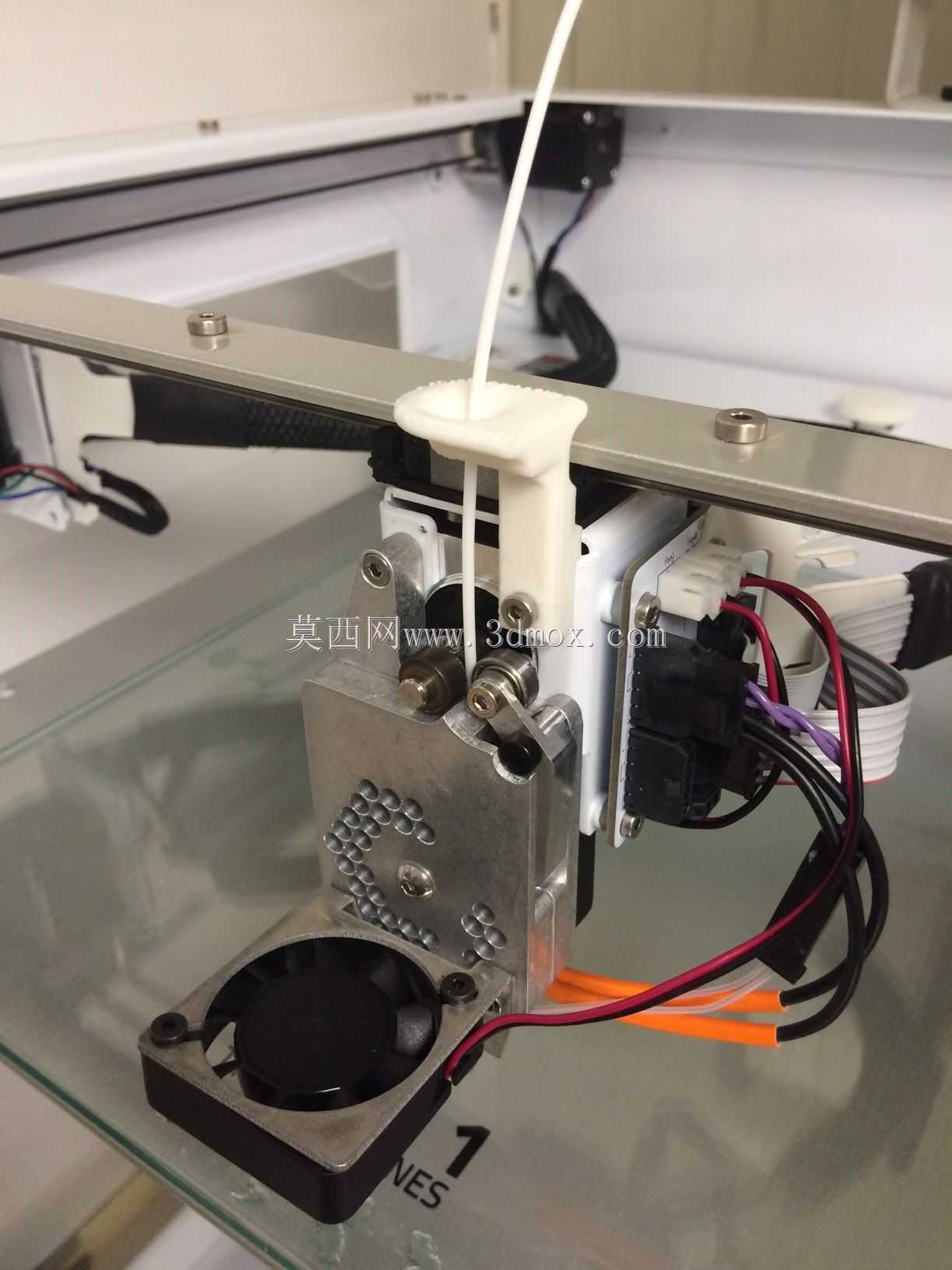

　　从安装边界来看，装置整体外伸长度控制在挤出机进料口正上方15mm范围内，宽度不超过挤出机散热组件的最大宽度，高度方向不会触碰上方的X轴传动皮带与导轨，安装完成后，打印平台全行程移动、挤出头全幅面打印时，装置都不会与平台、打印件、机架其他部件产生碰撞，哪怕是打印最大幅面的边缘位置工件，也不会出现运动干涉。装置的导料出口正对着挤出机进料喉管的中心位置，耗材从导料通道穿出后可直接垂直进入喉管，不需要额外调整耗材的进料角度，安装对位的容错率较高，哪怕是没有太多设备改装经验的操作人员，也能在十分钟内完成安装调试。

　　实际使用场景中，这款防护装置不仅能在常规PLA、ABS耗材打印时发挥导向作用，在使用TPU等柔性耗材打印时，稳定的垂直进料路径还能避免柔性耗材在进料端出现弯折堆料，大幅提升柔性耗材的打印成功率，减少柔性耗材进料打滑、出料断续的问题。装置的固定结构采用与横梁贴合的平面安装面，锁紧后不会出现晃动偏移，长时间连续运行也不会因为设备振动出现位置偏移，不需要定期校准对位。不同于市面上通用型的导料件需要额外捆绑、粘贴固定，这款装置完全依托设备原有安装位固定，连接可靠性更高，不会因为长期受热出现粘胶失效、固定松动的问题。

　　在结构强度设计上，装置采用满足3D打印使用要求的壁厚设计，自身用常规PLA材质打印即可满足使用强度，不需要采用高强度工程塑料制作，打印制作成本极低，用户可直接自行打印制作替换。装置的边角全部做了倒圆角处理，安装调试时不会划伤操作人员的手部，也不会剐蹭到设备内部的接线线束，避免线束绝缘层被磨破引发电路故障。装置的安装位置避开了挤出机散热风扇的出风路径，不会阻挡散热气流影响挤出机的散热效果，也不会因为长期处于挤出机的高温辐射区域出现受热变形，正常使用环境下的使用寿命与设备其他结构件保持一致。
