150x50mm定向固定脚轮结构设计

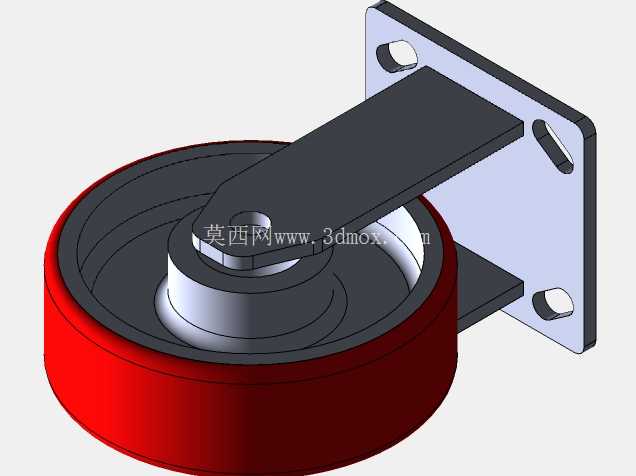

　　在车间物料周转、仓储货架移位、轻型设备移动等场景里，定向固定脚轮是承担直线行走承载的核心部件，这款150x50mm规格的固定脚轮，针对室内平整硬质地面的高频使用场景做了结构优化，适配多数需要直线导向移动的工装、货架、轻型设备底部安装需求。从结构组成来看，这款脚轮分为轮体、轮轴、固定支架三个核心部分，轮体采用外圈聚氨酯包胶、内圈硬质轮毂的复合结构，50mm的轮面宽度可以在额定承载下分散对地面的压强，避免在环氧地坪、瓷砖地面留下压痕，同时聚氨酯材质的轮面滚动阻力小，推行时噪音低，也能吸收小颗粒杂物带来的小幅颠簸，减少移动过程中对承载设备的振动传递。轮体中心的轴孔与轮轴采用间隙配合，轴套位置预留了润滑脂存储腔，长期使用时可以定期补充润滑，降低转动副的磨损，延长脚轮的实际使用寿命。固定支架采用钢板冲压折弯成型，安装面为方形平板结构，上面开设三个安装孔，其中两个为长圆孔、一个为圆孔，这种孔位设计可以抵消安装面的孔位加工误差，降低安装对位的难度，支架的折弯角度经过力学校核，在承受额定偏载时不会出现永久变形，支架与轮轴的连接位置采用压装铆接工艺，避免使用过程中连接松动导致轮体晃动。

　　从安装边界来看，这款脚轮安装面的孔位间距适配行业通用的脚轮安装尺寸，不需要对原有设备的安装底板做额外改造就可以直接替换同规格的旧脚轮，轮体直径150mm的设计，让脚轮在越过地面3mm以内的接缝、小杂物时不会出现卡滞，相比小直径脚轮的通过性更好，同时整体安装高度控制在合理范围，不会过多抬升设备的整体重心，保证设备放置和移动时的稳定性。设计过程中，首先根据目标承载需求确定轮体的直径与宽度参数，轮径过小会导致滚动阻力大、越障能力差，轮径过大则会增加整体安装高度、抬升设备重心，经过多轮受力仿真验证，150mm直径搭配50mm轮宽的参数组合，在承载能力、滚动阻力、安装高度三者之间取得了较好的平衡。

　　支架部分的设计重点考虑了安装便利性与结构强度，冲压成型的支架相比铸造支架生产效率更高，重量更轻，同时通过折弯翻边结构提升支架的整体刚性，避免承载时支架出现张开变形。轮体的包胶厚度经过优化，既保证足够的缓冲能力，也不会因为包胶过厚导致轮体滚动时出现过大的形变，增加推行阻力。在实际应用中，这类定向固定脚轮通常会和同规格的万向脚轮搭配使用，一般在设备底部的两个固定位置安装定向轮，另外两个位置安装带刹车的万向轮，既可以保证设备直线推行时的导向性，也可以在需要转向时灵活调整方向，停驻时通过万向轮的刹车结构锁定位置，避免设备自行滑移。

　　针对不同的使用场景，这款脚轮的轮面材质也可以做对应调整，如果是在油污较多的车间环境，可以更换为尼龙材质轮面，提升耐油污腐蚀的能力，如果是在需要防静电的电子车间，可以更换为防静电聚氨酯轮面，避免静电积累对电子元器件造成损伤。建模过程中，对各个零件的配合公差做了明确标注，轮轴与支架孔的配合采用过盈压装，轮轴与轮体轴套的配合采用间隙配合，保证轮体转动顺畅无卡滞，安装孔的位置度公差控制在合理范围，确保批量生产时的安装互换性。整体结构没有多余的复杂零件，拆解维护方便，当轮面磨损到极限时，只需要拆下轮轴就可以更换新的轮体，不需要整体更换整个脚轮，降低后期的维护成本。
