4.3英寸嵌入式工业HMI触摸屏结构设计

　　在工业自动化产线改造、小型单机设备电控升级的项目里，经常会遇到电控柜安装空间局促、原有操作面板开孔尺寸固定的情况，这类4.3英寸的嵌入式HMI触摸屏，刚好适配这类小空间的人机交互需求，不需要对原有柜体做大规模开孔改造，就能替换掉传统的按钮指示灯面板，实现设备参数可视化、运行状态实时监控的功能。从实际使用场景来看，这类小尺寸触控终端常被用在小型包装机、台式检测设备、实验室温控装置、小型输送线的本地控制端，操作人员不需要凑近柜体查看指示灯状态，直接在触控屏上就能完成参数设置、故障复位、运行数据调取的操作，相比传统的物理按键面板，能减少柜体上的开孔数量，提升电控柜的防护等级，也能降低后期按键磨损带来的维护成本。

　　从产品功能特性来看，这款HMI配备4.3英寸TFT显示屏，分辨率为480*272，显示精度足够覆盖小型设备的参数展示需求，不管是数字量的温度、转速、计数显示，还是简易的流程示意图、故障报警弹窗，都能清晰呈现，不会因为屏幕尺寸过小出现文字拥挤、触控误触的问题。接口配置上预留1个串口、2个USB端口，串口可以直接对接PLC、温控模块、变频器等底层工控设备，实现控制指令下发与运行数据上传，USB端口一方面可以用来插U盘导入导出工程配置文件、拷贝设备运行历史数据，另一方面也可以外接鼠标完成现场调试操作，不需要额外携带专用编程线缆，现场调试的灵活性更高。

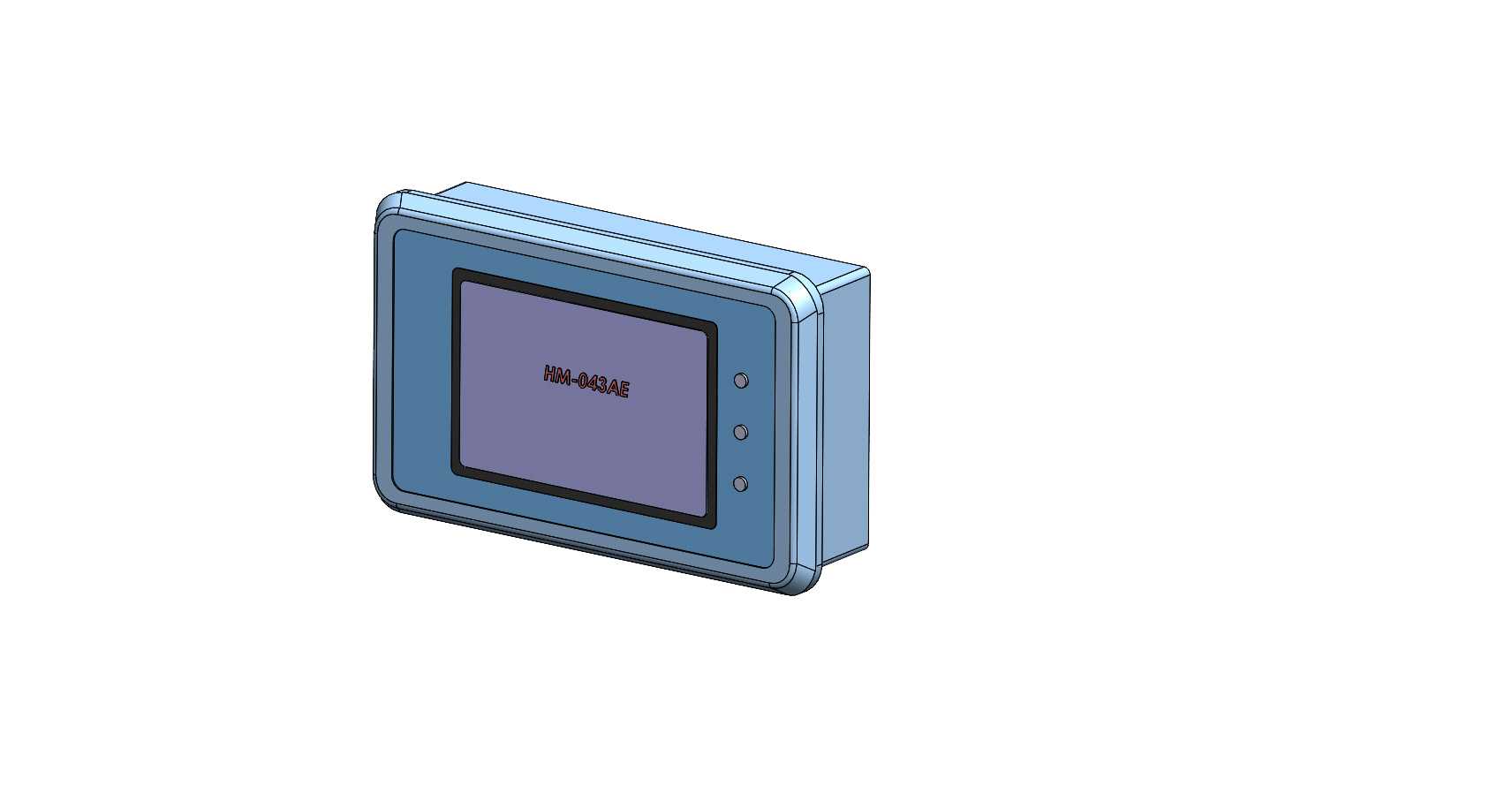

　　做这款产品的三维结构设计时，首先要考虑的是嵌入式安装的适配性，前面板的边框宽度要覆盖常见的行业标准开孔尺寸，安装卡扣的位置要做加强筋处理，避免长期使用后卡扣断裂导致屏幕从柜体脱落。屏幕显示区域的四周要做一圈略高于触控面的凸边，一方面是在安装时能压紧柜体上的密封胶条，保证面板前端的防护能力，避免车间里的切削液、粉尘溅入屏幕内部；另一方面也能避免操作人员放置工具时直接刮花触控面板。外壳的边角全部做圆角过渡处理，没有尖锐的棱角，既可以避免安装时划伤操作人员，也能提升外壳注塑成型时的良品率，减少应力集中导致的外壳开裂问题。机身侧面的三个功能按键做下沉式设计，按键表面和外壳侧面保持齐平，不会因为安装过程中的磕碰导致按键损坏，按键的触发行程做了适配工业场景的优化，戴薄劳保手套也能准确触发，不会出现按动无响应的问题。

　　从安装边界来看，这款HMI的嵌入深度控制得比较紧凑，就算是厚度只有100mm的薄型电控柜，也能顺利安装，不会和柜内的接线端子、线槽、小型PLC产生空间干涉。屏幕后端的接口位置做了下沉处理，接线完成后线缆的弯折半径不会超出机身的最大轮廓，不需要在柜内额外预留线缆的弯折空间。机身外壳的材质选用阻燃ABS材料，表面做细磨砂处理，不容易残留指纹和车间的油污，日常清洁只需要用干布擦拭即可，不需要使用特殊的清洁剂。屏幕的安装固定方式采用侧面卡扣式设计，不需要在柜体上额外打螺丝固定，安装时只需要把屏幕从柜体正面塞入开好的安装孔，扣上侧面的卡扣就能完成固定，后期拆卸维护也只需要松开卡扣就能把屏幕从正面取出，不需要拆开整个电控柜的后门，维护效率更高。

　　在结构细节处理上，屏幕内部的PCB板固定柱全部做了铜嵌件设计，多次拆装也不会出现塑料柱滑牙的问题，屏幕和后壳的接缝处做了迷宫式防水结构，就算有少量液体从面板缝隙渗入，也会顺着导流槽排出，不会直接接触到内部的电路板。触控面板和前面板的贴合采用高粘度工业双面胶，在-10到60摄氏度的工业车间环境下，不会出现胶层脱落、面板起翘的问题。屏幕的背光模块做了独立的散热腔设计，长时间连续运行也不会出现局部过热导致的屏幕显示发黄、触控漂移的问题，适配工业现场24小时连续运行的使用需求。
