150x50mm万向平底安装红色移动脚轮

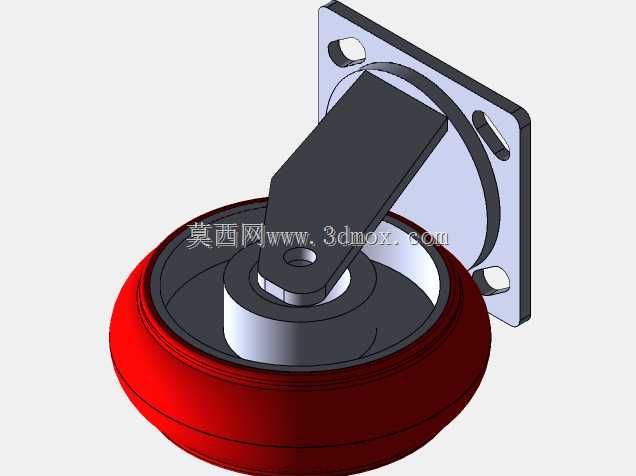

这款平底安装的万向移动脚轮，轮面采用红色聚氨酯材质，轮径150mm、轮宽50mm，适配多数需要灵活移位的工业设备、周转工装、货架柜体的移动需求。日常在车间生产线旁的物料周转车、中小型设备的移动基座、仓储区域的轻型货架、实验室可移动操作台等场景中，这类脚轮的应用十分普遍，既可以保证设备移位时的顺畅性，也能通过聚氨酯轮面的特性降低推行时的噪音，同时减少对环氧地坪、瓷砖地面等常见车间地面的划伤磨损。从结构设计来看，这款脚轮采用方形法兰盘安装结构，法兰盘上预留了对应的安装孔位，其中包含长圆孔设计，能够适配一定范围内的安装孔距偏差，降低现场安装时的对位难度，安装时只需通过螺栓将法兰盘固定在设备底部的安装面即可完成装配，不需要额外设计复杂的连接结构。转向支架采用加厚金属板材冲压成型，支架与轮体的连接部位设置了回转支撑结构，能够实现360度水平方向的自由转向，推行过程中转向阻力小，即使在设备满载的情况下，也能轻松调整行进方向，不会出现转向卡滞的问题。轮体内部采用金属轮毂搭配轴承的结构，相比全塑料轮毂的脚轮，承重能力更强，长期使用下轮毂不易出现形变开裂的问题，轴承的转动顺滑度更高，推行时不需要施加过大的推力，能够降低操作人员移位设备时的劳动强度。在设计建模过程中，需要重点关注法兰盘的安装孔位尺寸、支架回转半径与设备底部安装面的间隙匹配，避免安装后支架转向时与设备底部的突出结构发生干涉；同时要确认轮体的离地高度，保证设备安装后整体高度符合设计预期，不会出现设备倾斜、底部剐蹭地面的问题。轮面的圆弧过渡设计，能够让脚轮在经过地面小幅度的凸起、接缝时更加顺畅，减少颠簸感，聚氨酯材质的轮面还具备一定的减震效果，在运输精密零部件、易碎物料时，能够缓冲路面不平带来的震动，降低物料运输过程中的损坏概率。这类脚轮的选型过程中，除了确认安装尺寸与轮径参数，还需要根据设备的整体自重加上额定承载重量，匹配对应承重等级的脚轮，通常单轮的额定承重需要预留一定的安全余量，避免长期过载使用导致轮体变形、支架断裂，影响设备的正常移动使用。建模时对支架的折弯角度、焊接部位的结构做了还原，能够直观呈现脚轮的装配关系，方便设计人员在做设备整体布局时直接调用，核对安装空间与运动干涉情况，减少后续实物装配时出现的尺寸匹配问题。
