可偏转角度十字轴式万向联轴器结构

在各类需要补偿轴系对中误差的传动场景中，这类十字轴式万向联轴器是解决非共线轴扭矩传递的核心部件，常见于工业传动流水线、机床进给机构、工程机械动力传输单元、汽车转向与传动系统等场景，当主动轴与从动轴无法保证严格同轴、或是工作过程中两轴会产生相对角位移时，这类结构可以在允许的偏角范围内持续稳定传递旋转扭矩，不会因为轴系的角度偏差出现卡滞、传动中断或是额外的附加载荷冲击。

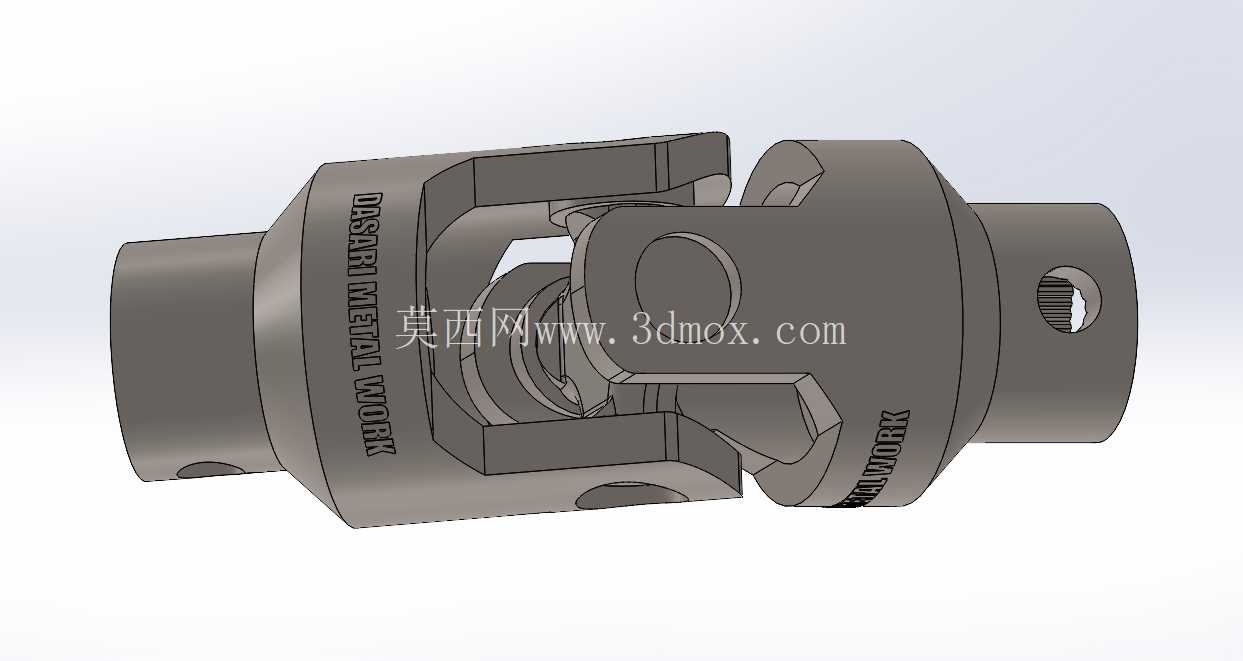

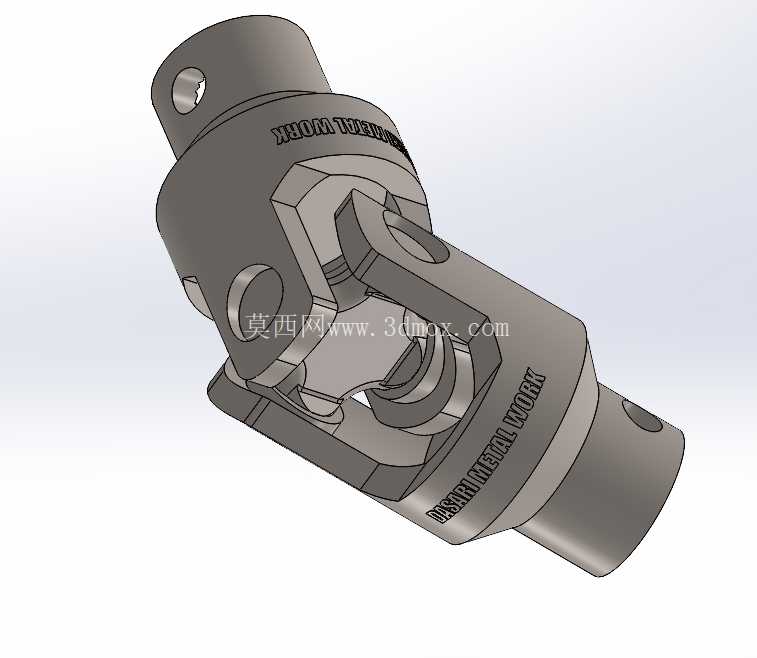

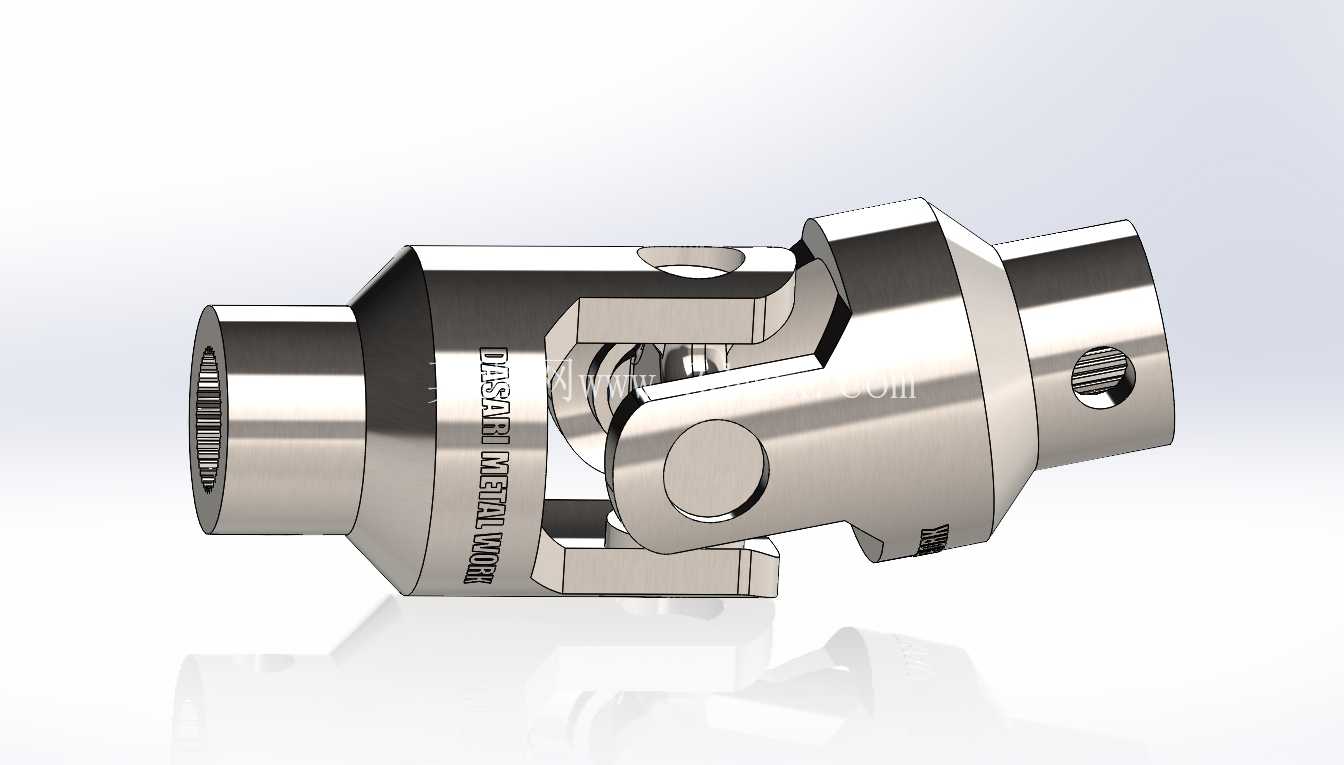

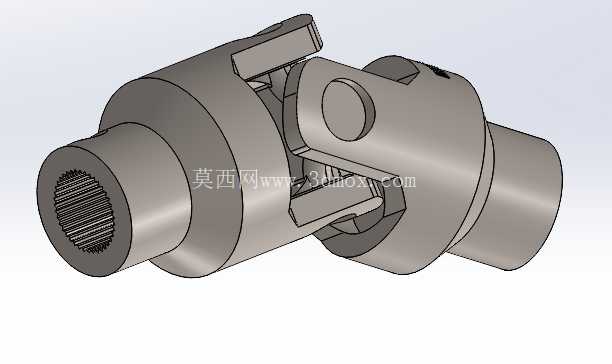

从结构设计逻辑来看，这套联轴器采用两端带内花键的轴套作为动力输入输出的连接端，花键孔的设计可以保证与配套轴件的周向固定，传递更大扭矩的同时避免平键连接带来的应力集中问题，轴套外侧预留的径向销孔可用于安装锁紧销，防止轴件工作过程中出现轴向窜动脱出。中间的十字轴组件是实现角度补偿的核心，十字轴的四个轴颈分别与两端叉形接头的轴承孔配合，每个配合位置都预留了润滑脂存储空间，可在长期运转过程中减少铰接位置的磨损，保证偏转动作的顺畅性。叉形接头的开口尺寸经过精准核算，在最大允许偏角状态下，两端叉体不会出现运动干涉，同时保证十字轴轴颈的受力面始终保持足够的接触面积，避免局部应力过大导致部件变形失效。

实际选型应用时，需要重点关注几个安装边界参数：首先是两端轴套的内花键参数，必须与配套传动轴的花键模数、齿数、压力角完全匹配，保证装配后无周向间隙；其次是联轴器的最大允许工作偏角，常规这类紧凑型十字轴万向节的允许轴间夹角在15°到25°区间，安装时需要提前核算工作状态下两轴的最大偏移角度，避免超出设计偏角范围导致铰接部件过载损坏；另外要确认联轴器的整体外径与安装长度，保证安装位置周边的结构件不会与联轴器旋转外轮廓产生干涉，尤其是在轴系做角度摆动的工况下，要预留足够的运动空间，防止运转过程中出现碰撞。

从功能特性上看，这类刚性万向联轴器相比柔性联轴器，能传递的扭矩范围更大，传动过程中无滞后间隙，适合对传动精度有一定要求、同时存在轴系角度偏移的工况，但需要注意单十字轴万向节在传递扭矩时，主动轴匀速转动的情况下从动轴会产生周期性的转速波动，因此在对转速稳定性要求高的场景中，通常会成对使用这类万向节，通过合理布置安装相位来抵消转速波动的影响。设计建模过程中，十字轴与叉形接头的配合间隙是需要重点把控的参数，间隙过大会导致传动回程误差增大，传动过程中产生冲击噪音，间隙过小则会导致偏转动作卡滞，低温环境下甚至会因为热胀冷缩出现抱死问题，同时铰接位置的密封结构设计也需要纳入考量，避免外界粉尘、水汽进入铰接摩擦面，加速部件磨损，缩短整体使用寿命。

在不同的应用场景中，这类联轴器的材质选择也会有所区别，常规工业传动场景多采用优质合金结构钢制造，经过调质处理后保证足够的强度与韧性，表面做发黑或是镀锌处理提升防锈能力；在有耐腐蚀要求的工况下，也会采用不锈钢材质加工，但需要相应核算扭矩承载能力，调整轴颈与叉体的结构尺寸来补偿不锈钢材质的强度差异。安装调试时，要保证两端轴套与传动轴的装配到位，锁紧销完全卡入对应槽位，初次运转前要在铰接位置加注足够的润滑脂，运转初期观察是否有异常振动、温升过高的问题，确认铰接位置偏转顺畅无卡滞后再投入满负载运行。
