多规格金属倒角切削刀具结构设计

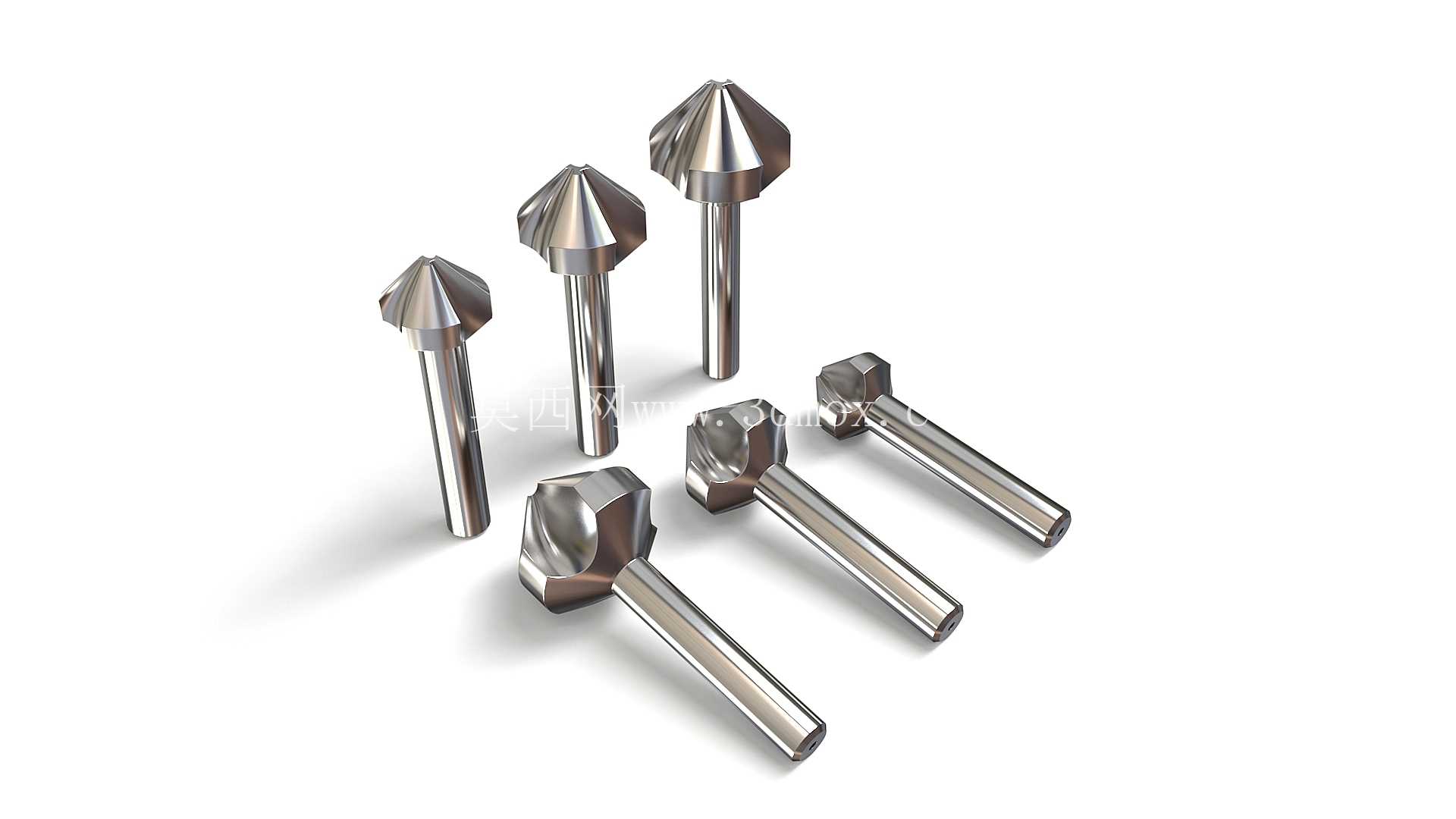

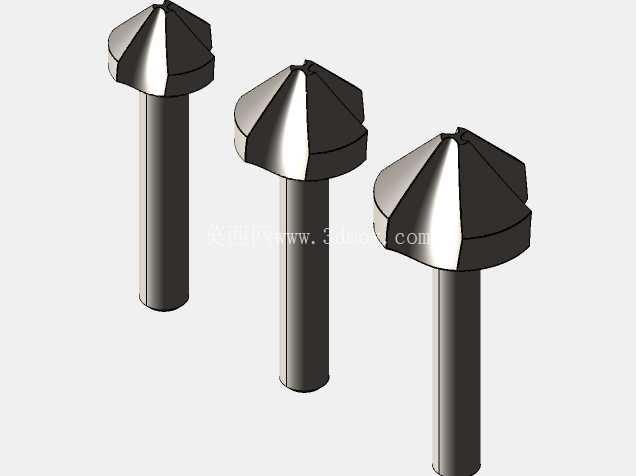

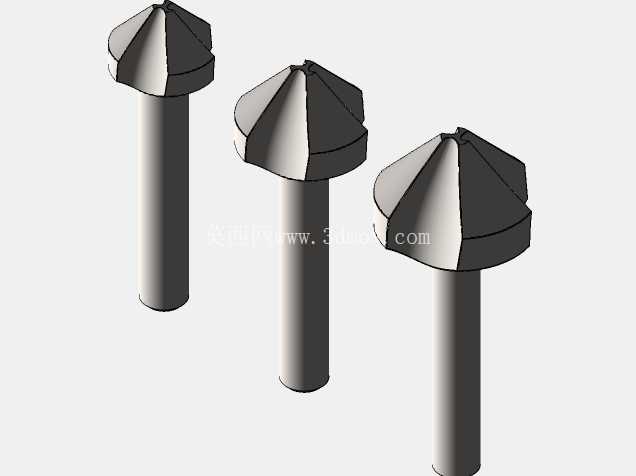

　　这套倒角刀具主要面向金属切削加工场景，覆盖钳工手工修配、台式钻床倒角、加工中心孔口处理等多类作业需求，不同规格的刀头可适配从M3螺纹底孔到Φ20光孔的倒角作业，能完成90度沉孔倒角、孔口毛刺去除、螺栓安装沉台加工等常见工序。从结构设计来看，刀具整体采用直柄圆柱装夹段，柄部直径公差控制在h6级别，可适配钻夹头、ER弹簧夹头等主流装夹结构，装夹时的悬伸长度可根据加工深度灵活调整，不会出现干涉相邻加工面的问题。刀头切削部分采用多刃错齿设计，不同规格的刀头刃数从3刃到6刃不等，大规格刀头增加刃数可分散单刃切削负荷，降低加工时的振动，小规格刀头采用少刃设计可提升排屑空间，避免切屑卡滞在刃槽内刮伤已加工表面。

　　切削刃的后角设计在8-12度区间，既保证刃口有足够的强度应对钢件、铸铁、铝合金等不同材质的切削，又能减少后刀面与工件的摩擦，降低加工时的切削热累积。从实际使用场景来看，这类倒角刀具在钣金加工车间常用于激光切割后板材孔口的毛刺去除，相比手工锉修效率提升4倍以上，加工出的倒角角度一致性好，能满足后续喷涂、装配的工艺要求；在机械加工车间，可用于钻孔工序后孔口的倒角处理，去除钻削产生的飞边，避免装配时螺栓刮伤螺纹、密封圈被锐边割损的问题；在模具修配场景中，小型倒角刀可伸入模板的狭小腔体内，对镶件安装孔、顶针孔的孔口做倒角处理，避免合模时出现锐边磕碰损伤。

　　设计过程中针对不同加工场景做了结构区分，带六角驱动段的款式可适配气动扳手、电动起子等动力工具，适合批量大、倒角深度统一的流水线作业，直柄光杆的款式则适合钻床、铣床等设备的装夹，可通过调整进给深度控制倒角尺寸，满足不同沉孔深度的加工要求。刀头的导向段直径与对应加工孔的直径做了公差匹配，加工时导向段先伸入孔内定位，可避免倒角出现偏心、大小边的问题，即使是手持操作也能保证倒角的同轴度。刀具的整体长度控制在50-100mm区间，柄部长度占整体长度的三分之二，装夹后刚性充足，加工45号钢时进给量可控制在0.1-0.2mm/r，切削线速度根据材质调整，加工铝合金时可适当提高转速，加工不锈钢时则降低转速配合切削液使用，能有效延长刃口使用寿命。

　　刃槽的抛光处理可减少切屑粘附，尤其是加工塑性较强的铝材时，光滑的刃槽能让切屑顺利排出，避免积屑瘤影响倒角表面粗糙度。从安装边界来看，直柄结构的刀具不需要额外的配套接杆，只要夹头的夹持范围覆盖柄部直径即可使用，最小规格的刀具柄径为3mm，可适配小型精密钻床的夹头，最大规格柄径为10mm，普通台钻、加工中心的ER16、ER20夹头都能稳定装夹。在手工修配场景中，带六角柄的倒角刀可配合T型扳手使用，针对大型工件无法移动到设备上的孔位做现场倒角作业，不需要二次装夹工件，能减少工件周转的时间成本。这类刀具的刃口角度统一为90度，是机械装配中最常用的倒角角度，可适配内六角螺栓、沉头螺钉的安装沉台加工，加工出的沉台深度可通过进给行程控制，能满足不同头高螺栓的装配要求，避免螺栓头突出工件表面影响外观或干涉其他部件装配。
